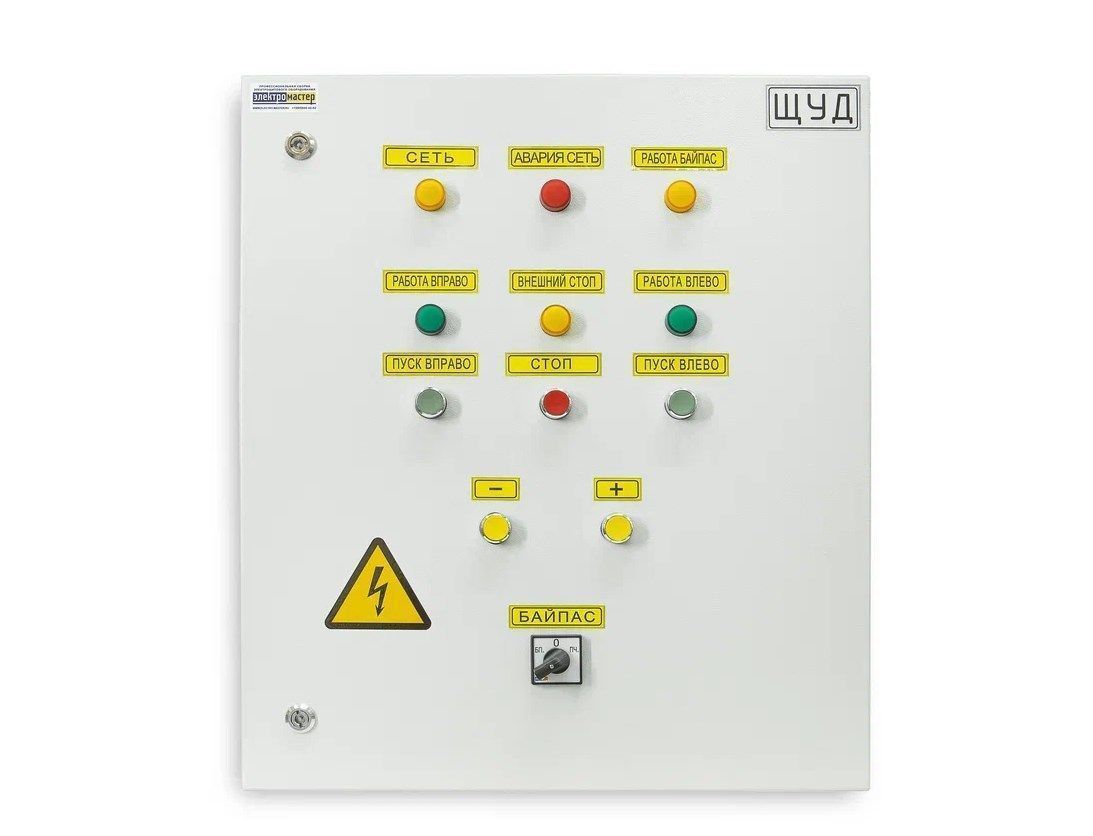

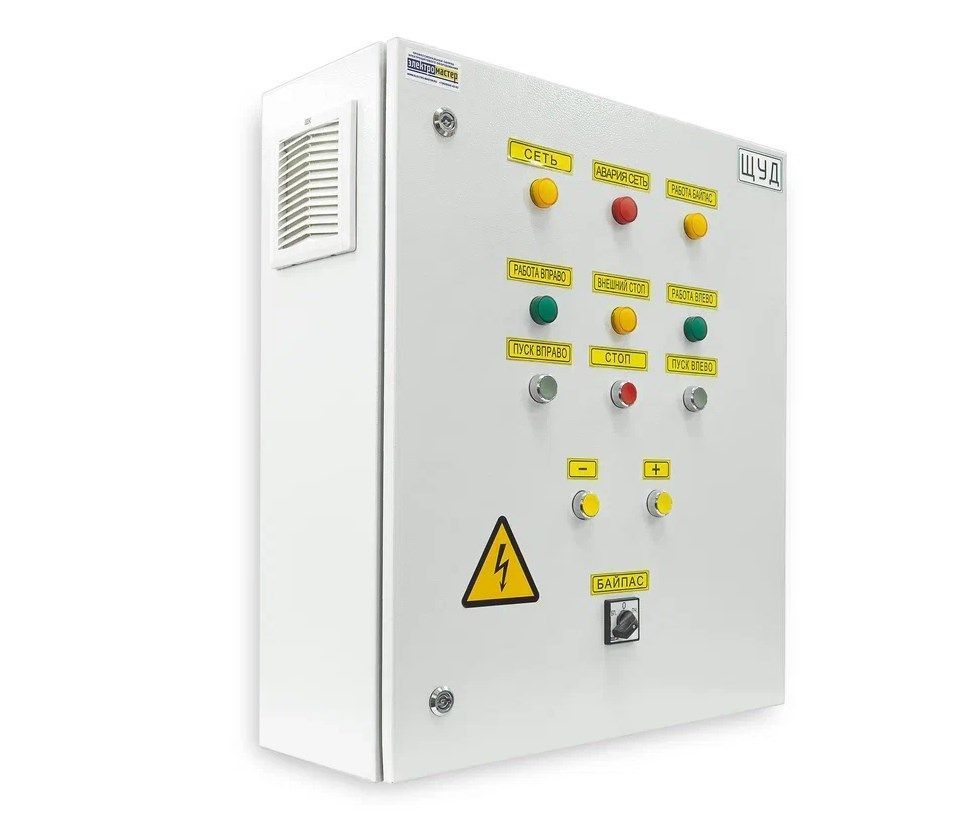

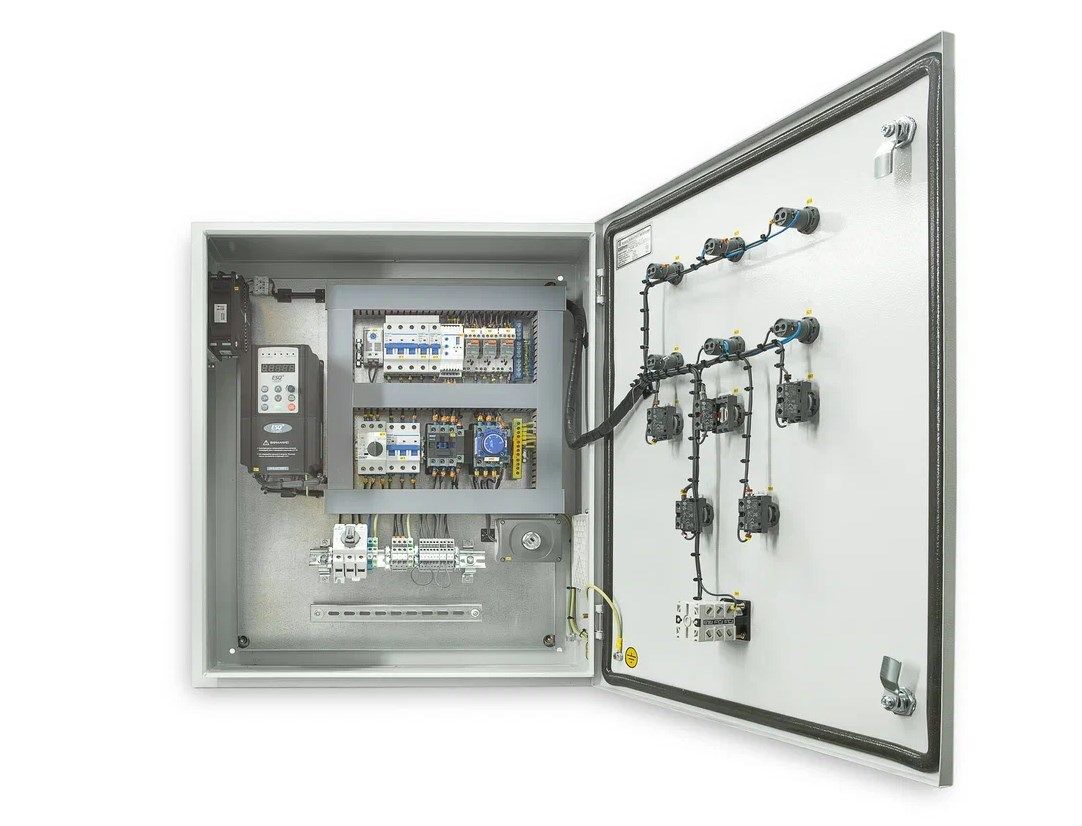

Щит управления ЩУД ПЧ трехфазным асинхронным двигателем с преобразователем частоты 5.5кВт
Артикул:
ЦС000096264
Электромастер занимается производством электрощитового оборудования под заказ. Мы готовы сконструировать и собрать щит по вашему техническому заданию с учётом пожеланий к комплектующим.
Для заказа отправьте Ваше техническое задание на электронную почту online@electro-master.ru. Наши консультанты всегда готовы ответить на интересующие вас вопросы по телефону +7 (495) 640-42-62
Примеры выполненных на заказ ШУ можно посмотреть по ссылке.
Щиты на основе устройства ПЧ применяются, когда помимо плавного пуска и остановки электродвигателя необходимо обеспечить:
1. Изменение скорости вращения вала электродвигателя в соответствии с условиями его работы
2. Реверсирование, то есть изменение направления движения вала двигателя
3. Возможность реализации различных алгоритмов управления вращения двигателем
Для заказа отправьте Ваше техническое задание на электронную почту online@electro-master.ru. Наши консультанты всегда готовы ответить на интересующие вас вопросы по телефону +7 (495) 640-42-62
Примеры выполненных на заказ ШУ можно посмотреть по ссылке.
Щиты на основе устройства ПЧ применяются, когда помимо плавного пуска и остановки электродвигателя необходимо обеспечить:
1. Изменение скорости вращения вала электродвигателя в соответствии с условиями его работы
2. Реверсирование, то есть изменение направления движения вала двигателя
3. Возможность реализации различных алгоритмов управления вращения двигателем
-5%
123406 р.
117235.7
р./шт
Скидка нового покупателя
-6 170.30 руб.
(5%)
Описание
Использование частотного преобразователя в силовой цепи двигателя предоставляет очень широкие возможности по управлению двигателем, диагностике его неисправностей и неисправностей привода. Частотный преобразователь обеспечивает:
- плавный пуск и останов двигателя;
- контроль за нагрузкой в реальном времени: контроль напряжения на сборной шине и тока двигателя в целях обеспечения стабильного пуска и останова, быстрого отслеживания;
- защиту двигателя по температуре;
- значительная экономия энергии: меньше нагрузка на двигатель, выше КПД; повышение КПД двигателя за счет экономии энергии; двигатель работает с высоким КПД независимо от изменения нагрузки;
- слежение за скоростью: при перезапуске после возобновления подачи питания преобразователь частоты может определить направление вращения и скорость двигателя, после чего плавно продолжит работу;
- диагностику неисправности питающей сети:
- диагностику неисправности механического привода – по характеру нагрузки на двигатель.
Технические характеристики
| Производитель | Электромастер |
| Артикул | ЦС000096264 |
| Базовая единица | шт |
| Линейка | Электромастер |
| Серия | Электромастер |
| Ширина, мм | 600 |
| Высота, мм | 700 |
| Глубина, мм | 240 |
| Типоразмер | 700x600x240 |
| Материал | Металл |
| Модель | Электромастер |
Файлы

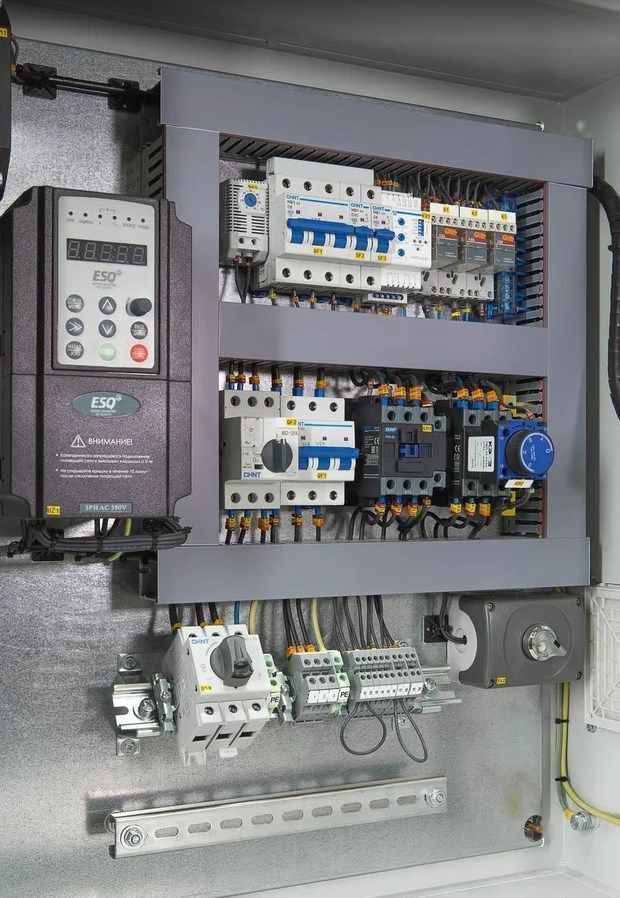

Комплектация

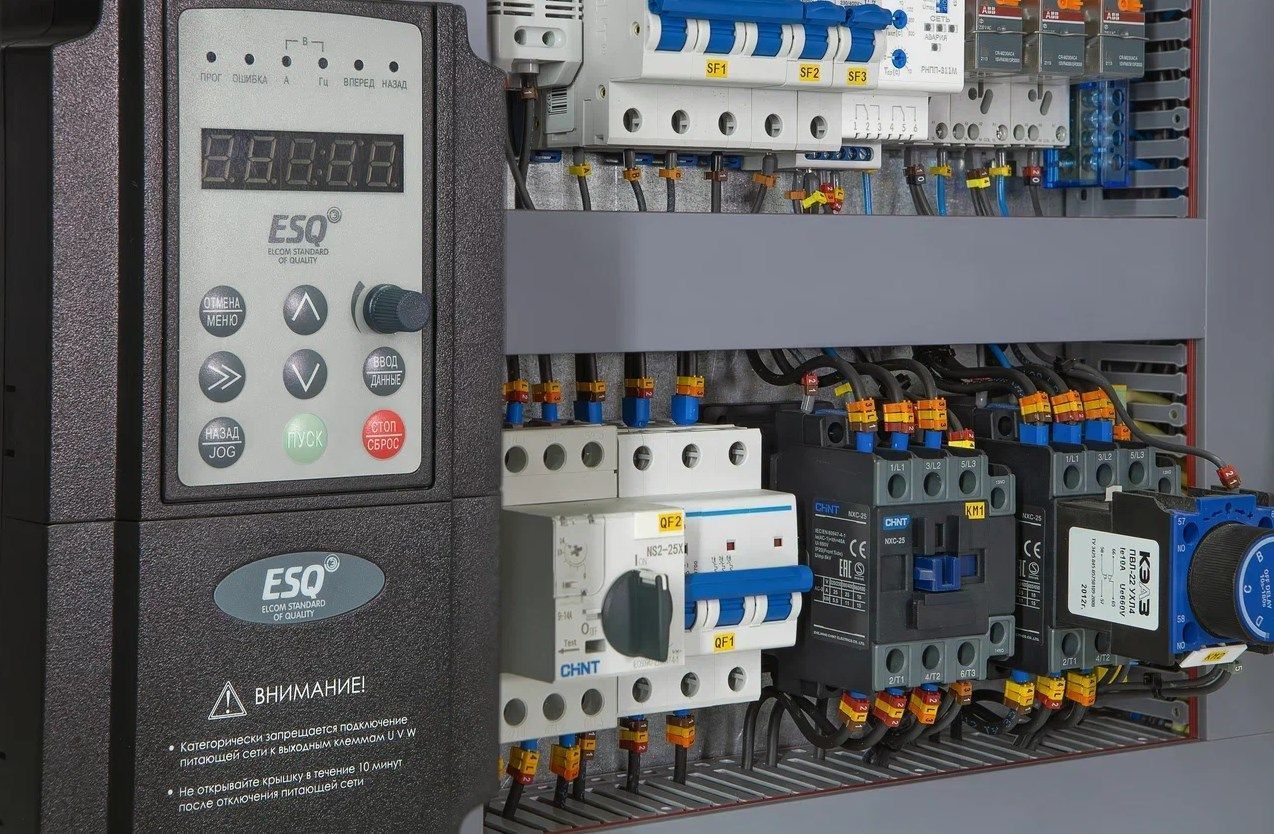

| Частотный преобразователь ESQ-600-4T0037G/0055P 3.7/5.5кВт 380-460В | 1,000 | шт |
| Рубильник NF2-63/3DIR 3P 63А со станд. ручкой на DIN-рейку или монтажную плату (CHINT) | 1,000 | шт |
| Автоматический выключатель NB1-63 3Р 6А 6кА х-ка C (CHINT) | 1,000 | шт |
| Фильтр c решеткой для вентилятора ВФИ 65-105 м3/час IEK | 1,000 | шт |
| IEK Вентилятор с фильтром 102 куб.м./час IP55 | 1,000 | шт |
| 409Rx (600х700х240) навесной IP66 (компл. лючков) | 1,000 | шт |
| Реле напряжения РНПП-311М трехфазное регулируемое dip-переключение (Новатек-Электро) | 1,000 | шт |
| SST Реле CR-M230AC4 230V AC 4ПК(6А) (10) (АВВ) | 4,000 | шт |
| SST Цоколь CR-M4LS для реле CR-M 2/4ПК (АВВ) (10) | 4,000 | шт |
| SST Фиксатор металл CR-MH1 для реле CR-M (АВВ) (10) | 4,000 | шт |
| Переключатель OptiSwitch 4G10-91-U-R014 | 1,000 | шт |
| COS Лампа CL2-523G со встр.светод.зелен. 230В АС (100) (АВВ) | 3,000 | шт |
| COS Лампа CL2-523R со встр.светод.красн. 230В АС (АВВ) (100) | 3,000 | шт |
| COS Лампа CL2-523Y со встр.светод.жел. 230В (АВВ) | 1,000 | шт |
| Клеммник на DIN-рейку 4.0 мм2 серый AVK4 RD(RP) (Klemsan) | 4,000 | шт |
| Ограничитель на дин. рейку ИЭК | 20,000 | шт |
| CHINT авт. выкл. защ. двиг. 3P 9-14A 15кА (NS2-25X (R)) | 1,000 | шт |
| Автоматический выключатель NB1-63 1Р 6А 6кА х-ка C (CHINT) | 1,000 | шт |
| Автоматический выключатель NB1-63 1Р 10А 6кА х-ка C (CHINT) | 1,000 | шт |
| Термостат NO (охлаждение) 2А 230В TDM | 1,000 | шт |
| Сменная фильтрующая прокладка для вентиляционной решетки SQ0832-0116 (152 мм) упак. 5 шт. TDM | 1,000 | упак |
| Переключатель OptiSwitch 4G10-53-U-R014 | 1,000 | шт |
| Контактор NXC-25 25А 220В/АС3 1НО+1НЗ 50Гц (R) CHINT | 2,000 | шт |
| Механическая блокировка MI-5 для NC1-09-32 NXC-09-38 (R) (CHINT) | 1,000 | шт |
| Клеммник на DIN-рейку 6.0 мм2 серый AVK6 RD(RP) (Klemsan) | 6,000 | шт |
| Клеммник на DIN-рейку 6.0 мм2 синий AVK6 RD(RP) (Klemsan) | 1,000 | шт |
| Клеммник на DIN-рейку 6.0 мм2 ж/зел.AVK 6TK (Klemsan) | 2,000 | шт |
| Комплект монтажных материалов | 1,000 | компл. |
