Медная жила, гибкий (ПВС, ШВВП, ПБППг, ПУГСП, ПУГВП)

Характеристики и описание медной жилы


Различные типы медной жилы предназначены для передачи электрического тока. Они представляют собой металлические изделия, образованные из двух и более медных или алюминиевых проволок. Обычно медные жилы имеют круглую форму с соответствующим сечением. В нашем каталоге представлены различные диаметры (мм), из которых вы можете выбрать подходящий для вас. Медные жилы обладают пластичностью, устойчивостью к разрывам и прочностью.
Для обеспечения соответствия продукции необходимым качественным требованиям предусмотрены своды нормативных характеристик, которым должны соответствовать изделия различных категорий и важную роль играет выбор подходящей марки сырья. Соблюдение высокой чистоты марки меди или сплава на её основе является ключевым фактором для обеспечения хороших физико-химических показателей продукции. Чем выше чистота применяемого сырья, тем выше качество готового продукта. Также важно отметить, что это влияет на взаимодействие жилы с изоляционным и защитным слоем. Медные жилы могут иметь различные характеристики.
Цена медных жил зависит от различных факторов, таких как технология изготовления, материалы и методы обработки.

Продукция этого типа используется для создания широкого спектра кабелей, шнуров и проводов различного назначения. Параметры и количество используемых жил определяют допустимое напряжение электрического тока, который они могут передавать.
В современных условиях невозможно представить объект без постоянного доступа к электричеству, что достигается с использованием продукции, в основе которой лежат медные жилы.

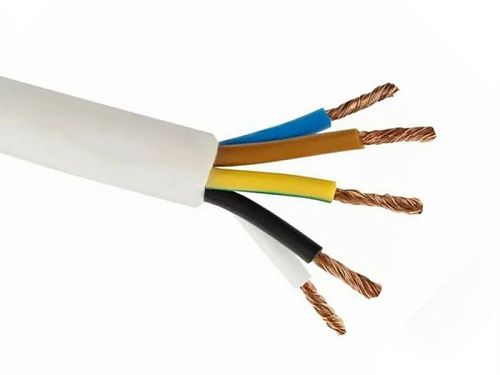

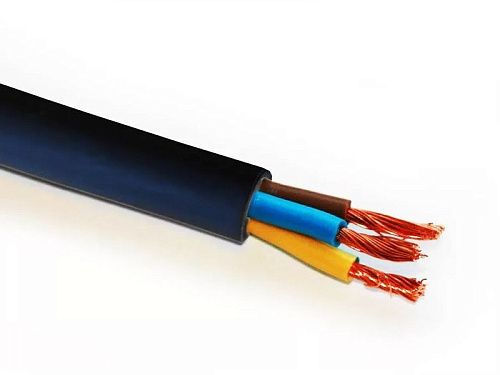

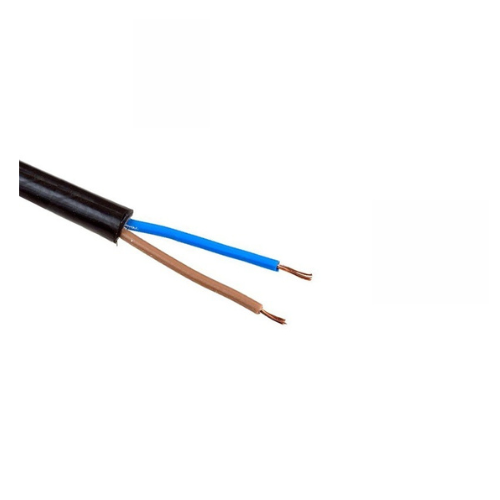

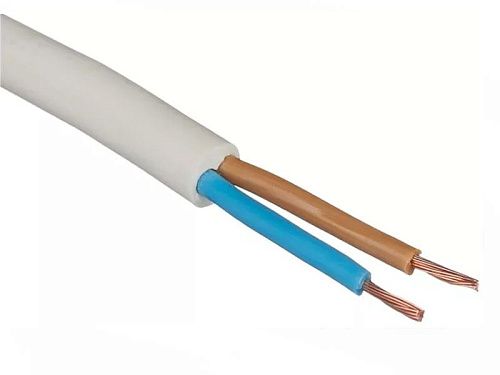

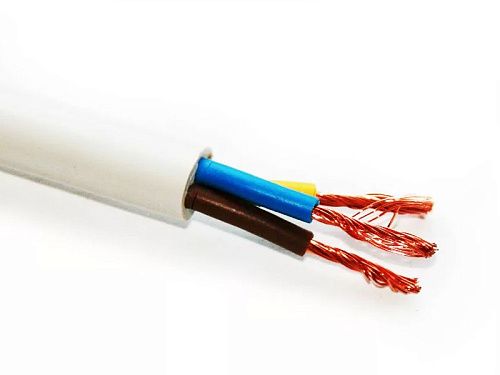

Характеристика провода ПВС

Так, провод ПВС представляет собой несколько переплетенных медных жил с индивидуальной изоляцией из высококачественного поливинилхлорида. Все жилы дополнительно защищены ПВХ-оболочкой. Стандартный кабель имеет круглое сечение, хотя у модели ПВСП оно может быть овальным. Изоляционные материалы могут содержать различные добавки, придающие им дополнительные защитные свойства, такие как негорючесть.
Проволока в медной жиле содержит большое количество медных проволок, которые при скручивании формируют плотный жгут. Класс жил в ПВС должен соответствовать не менее пятому уровню по ГОСТу, что автоматически устанавливает минимальную толщину проволок, из которых образуется отдельная жила.

Если сечение каждой жилы в кабеле составляет 1 кв. мм, то диаметр используемых проволок не должен быть менее 0,21 мм.

Провод ШВВП

Провод ШВВП, можно отнести к одним из самых часто используемых в быту.
Этот тип провода обладает невысокой стоимостью и характеристиками, что делает его популярным для использования в бытовых устройствах и удлинителях. Он не используется в других областях, и можно сказать, что он предназначен именно для этого. Сегодня существует два основных вида ШВВП: с медными жилами, который наиболее распространен, и с биметаллическим (алюминий, покрытый медью), который редко используется.

Проведение анализа данной информации не представляет сложностей:

Изоляция жилы сделана из винила или ПВХ, что является важным аспектом, поскольку отличает шнуры от проводов.

Оболочка провода состоит из изоляции из винила, что представляет собой второй слой.

Форма провода – плоская, что означает, что все жилы находятся в одной плоскости.

Устройство провода ШВВП предельно простое, включающее всего три элемента:

  • Медные жилы, их количество может быть различным;

  • Изоляция жилы;

  • Оболочка провода.

Такая элементарная конструкция обусловливает низкую стоимость и широкое распространение данного типа провода. Однако его применение ограничено определенными обстоятельствами, что делает его идеальным для использования в качестве шнура для подключения различных бытовых электроприборов или удлинителей.
Характеристики провода ШВВП и его применение. В соответствии с принятыми стандартами, провода ШВВП могут иметь сечение 0,5 или 0,75 квадратных миллиметров. Однако с развитием электротехники, производители начали выпускать провода с большими сечениями, вплоть до 6 квадратных миллиметров, имеющие совершенно иную структуру и характеристики. ШВВП обладает рядом преимуществ, которые определяют его область применения.

Главное преимущество этого провода - его устойчивость к изгибам, их число может достигать десятков тысяч. Обычно производители дают гарантию на ШВВП до двух лет, но его стоимость так низка, что мало кто пользуется этой гарантией. Если не злоупотреблять частыми изгибаниями, провод может прослужить 5, 7 и даже 10 лет. У вас, наверное, есть удлинитель из провода ШВВП, который вы купили лет пять назад, а то и больше.

Температурный диапазон использования от -25 до +40 градусов по Цельсию, при этом максимальный нагрев жилы не должен превышать 70 градусов.
Это возможно использовать в помещениях и на улице при условии, что температура воздуха находится в пределах допустимого диапазона. Характеристики его электрические стандартны для кабелей с медными жилами, их значения для ШВВП:

  • Сопротивление изоляции – не менее 0,01 мОм/м;
  • Напряжение – 220/380 В;
  • Частота – 50 Гц;
  • Удельное сопротивление жил – 0,27 Ом×м/мм2.

Провод может выдерживать напряжение до 2 кВ в течение 10-15 минут, однако этот параметр может изменяться в зависимости от сечения провода.

Провод ПБПП (ПУНП)


Провод ПБПП (ПУНП) - это установочный провод с медными однопроволочными жилами, покрытыми ПВХ изоляцией. Внешняя оболочка также из ПВХ. При выборе удлинителя из провода ШВВП необходимо учитывать мощность подключаемых электроприборов и оборудования, чтобы обеспечить определенный запас. В любом случае, провода и кабели не должны работать на пределе, но они способны выдерживать перегрузки на протяжении длительного времени.
ПБППг (ПУГНП) провод имеет жилы в количестве двух или трех и сечение от 1,5 до 6 мм2. Он применяется для установки стационарных осветительных систем и монтажа розеток. Номинальное напряжение составляет до 250 В, частота - 50 Гц, а температурные рамки эксплуатации - от -15 до +50 °С. Минимальный радиус изгиба не менее 10 диаметров.

Отличие ПБППг (ПУГНП) от ПБПП (ПУНП) заключается в том, что у него многопроволочные жилы, что и объясняет добавление буквы "Г" в название провода. Все остальные параметры соответствуют ПБПП, за исключением минимального радиуса изгиба, который равен 6.
Провода ПБППг отличаются своей гибкостью, что делает их идеальным выбором для укладки в местах с частыми изгибами проводки или для подключения бытовых приборов к сети. Эти провода доступны для покупки в бухтах по 100 или 200 метров, их цвет обычно белый, но иногда бывает и черный.

Кабель ПУГСП

При разработке домашних электрических сетей часто используется кабель ПУГСП, который относится к классу бытовых установочных марок. Его область применения включает организацию фиксированных осветительных и силовых сетей, работающих с переменным напряжением не более 250 В на частотах до 50 Гц. Более того, этот кабель может быть использован для подключения инструментов и механизмов, различного рода нагревательного оборудования или бытовых приборов.

Дополнительно, следует отметить, что марка ПУГСП отличается устойчивостью к горению при одиночном монтаже, что делает его идеальным для укладки в пустотах, стенах или других местах. Таким образом, эта проводка широко используется для обеспечения электроснабжения в домашних условиях и надежной работы бытовой техники.

Важно помнить, что кабель ПУГСП служит не только для обеспечения электропитания в доме, но и для соединения устройств и оборудования, поддерживая безопасность и надежность работы электрооборудования.
Проводные установочные кабели гибкого типа для соединения в плоской конструкции ПУГСП имеют разнообразные технические параметры. Их основные элементы включают медную токопроводящую монопроволочную жилу, исолятцию изготовленную из ПВХ, а также наружную оболочку из полимерного ПВХ. Это обеспечивает их функциональность и надежность в различных условиях эксплуатации.
Исполнение кабеля ПУГСП предназначено для использования в умеренной зоне, обеспечивая рабочую температуру от -15 до +50 градусов Цельсия. Длительный нагрев жил может достигать до +70 °С, что обеспечивает стабильность работы во время эксплуатации. Минимальный радиус изгибания составляет 10 диаметров жилы, а строительная протяженность кабеля достигает 100 метров. В то же время, аналоги кабеля ПУГСП, например ВВГнг, позволяют работать в сетях с переменным напряжением до 660/1000В, что расширяет сферу их применения.

Провод ПУГВП

Провод ПУГВП — установочный гибкий провод с изоляцией и оболочкой из ПВХ пластиката. Его элементами конструкции являются плоская форма, токопроводящая жила из многопроволочной меди, изоляция и оболочка из ПВХ пластиката.

Область применения провода ПУГВП обширна и разнообразна. Он используется для прокладки в ремонтных целях, осветительных сетях, монтажа и присоединения приборов слабого тока к сети переменного напряжения до 250 В частотой 10 кГц. Также он применяется для других приборов слабого тока бытового применения.

Медная жила провода обладает высокой электропроводностью и гибкостью, что делает его удобным для использования в различных электрических устройствах и сетях. Изоляция из ПВХ пластиката обеспечивает надежную защиту от внешних воздействий и обеспечивает безопасность при использовании.
При заказе провода ПУГВП следует учитывать его строительную длину, которая будет устанавливаться в соответствии с требованиями заказчика. Технические характеристики данного провода предусматривают температурный диапазон эксплуатации от минус 15 °C до +50°C. Рабочее напряжение составляет 250 В, а испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, приложенное между жилами - 1500 В.

Эти технические параметры обеспечивают проводу ПУГВП возможность работы в широком температурном диапазоне, что делает его универсальным и подходящим для множества рабочих условий. Благодаря высокому испытательному напряжению провод способен выдержать значительные нагрузки и обеспечивает надежное соединение в электрических цепях. Одновременно при заказе предусматривается установка строительной длины провода, что позволяет точно адаптировать его к конкретным условиям эксплуатации и обеспечивает оптимальное использование в производственных и бытовых целях.
