Силовые кабели с пластиковой изоляцией

Силовые кабели с пластиковой изоляцией обеспечивают передачу и распределение электроэнергии на коммунальные и промышленные объекты, предназначены для постоянной прокладки, подключения стационарного и передвижного оборудования.

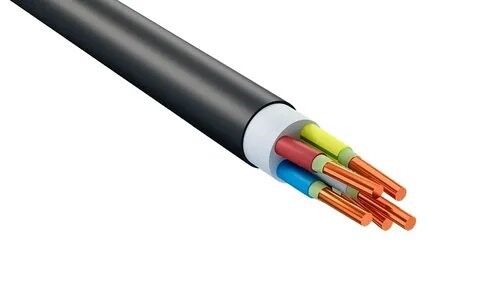

Особенности силовых кабелей с пластиковой изоляцией

Силовые кабели общего назначения состоят из следующих элементов:

• от 1 до 5 алюминиевых или медных токопроводящих жил;

• изоляции жил;

• внешней полимерной оболочки.

Среди них наиболее востребованы изделия с изоляцией из:

• поливинилхлоридного пластификата (ПВХ) — маркировка содержит буквы ВВГ;

• безгалогенной полимерной композиции — в маркировке обозначается буквами ППГ.

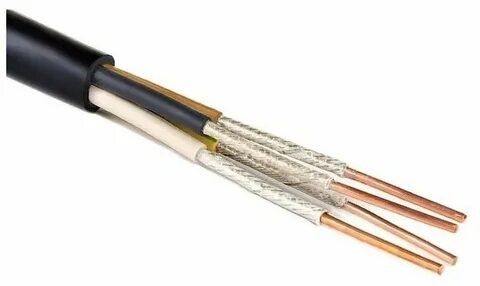

Оба вида силовых кабелей обладают негорючей изоляцией, не имеют брони и подушки под броню, могут снабжаться экранирующей оплеткой. Жилы силовых кабелей делятся на основные и вспомогательные, бывают однопроволочными и многопроволочными, круглыми и фасонными (прямоугольными, овальными, секторными).

Особенности пластиковой изоляции

ПВХ- пластикат — основной изоляционный материал, используемый при напряжении до 6 кВ при температурах от -40 до +100 ˚С. Его изготавливают путем смешения поливинилхлорида с пластификаторами, наполнителями и другими функциональными добавками, улучшающими эксплуатационные характеристики полимера. ПВХ-изоляция обладает:

• высокой эластичностью и механической прочностью;

• устойчивостью к агрессивным средам;

• малым весом;

• долгим сроком службы.



Винил выдерживает экстремальные температуры (от -50 до + 50 ˚С), но разрушается под воздействием солнечных лучей. В зависимости от условий среды кабели с ПВХ-изоляцией могут служить до 30 лет. Многие марки изолятора отвечают современным требованиям по нераспространению горения, обеспечивают пониженное дымообразование и низкую эмиссию хлористого водорода. Возможности использования кабельной продукции с виниловой изоляцией зависят от типа исполнения:

• нг(А) — подходит для групповой прокладки в кабельных сооружениях и наружных электроустановках, но не допускается применение в кабельных помещениях жилых и общественных зданий, промышленных объектов;

• нг-LS — широко применяется в жилых и общественных зданиях;

• нг-LSLT и нг-HFLT — используются в детских и лечебно-профилактических учреждениях, домах престарелых и инвалидов;

• нг-FRHF и нг-FRLS — подходят для прокладки цепей питания, которые должны сохранять работоспособность в условиях пожара;

• нг-HF— подходят для помещений, оснащенных комьютерной и микропроцессорной техникой, мест массового скопления людей;

Главное отличие безгалогенной полимерной композиции от ПВХ — отсутствие химически активных веществ с ярко выраженным токсическим действием (хлора, фтора и брома). Такая изоляция повышает пожарную безопасность силовых кабелей, что делает их лучшим выбором для мест массового скопления людей, размещения материальных ценностей, в пожароопасных помещениях, на взрывоопасных производствах. Термопластичные полимерные компаунды характеризуются более широким температурным диапазоном эксплуатации и, как следствие, более длительным сроком эксплуатации.

Расшифровка маркировки силовых кабелей

Для идентификации кабелей и определения их параметров используется буквенно-цифровая маркировка. Чтобы правильно выбрать кабель, необходимо уметь ее читать. Буквы обозначают основные характеристики материала:

А — алюминий.

В — ПВХ изоляция.

П (в начале маркировки) — изоляция из полимерной композиции, не содержащей галогенов.

Пв — сшитый (вулканизированный) полиэтилен.

П (в середине или конце маркировки) — плоский.

Г — «голый», не имеет наружного покрова.

Б — бронированный.

Э — с экраном.

нг — не распространяющий горения при групповой прокладке.

LS («Low smoke») — при возгорании выделяет мало дыма;

FRLS («Fire resistance, low smoke») — огнестойкий, малодымный.

LSLT («Low smoke, low toxic») — пониженное дымовыделение и низкая токсичность продуктов горения.

HF («Halogen Free») — в составе полимера отсутствуют галогены.

NYM (NUM) — монтажный кабель с ПВХ-изоляцией, изготовленный по стандарту VDE.

-O — отсутствие желто-зеленой жилы.

-J — наличие желто-зеленой жилы.

(А) — высшая категория пожарной безопасности.

з — с заполнением междужильного пространства.

КГ — кабель гибкий.

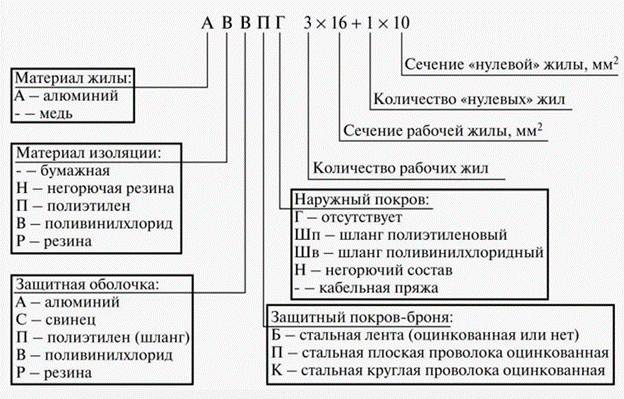

Буквы и цифры в маркировке силовых кабелей с пластиковой изоляцией располагаются в определенном порядке:

1.     Материал токопроводящих жил — «А» означает алюминий, если этой буквы нет, значит жилы медные.

2.     Материал их изоляции.

3.     Материал защитной оболочки.

4.     Наружный покров (буква Г указывает на его отсутствие).

5.     Информация о горючести, классе пожаробезопасности, заполнении междужильного пространства.

Цифры в маркировке кабелей обозначают: 1 — число рабочих жил в проводе, 2 — площадь сечения жилы (мм²), 3х4 — количество нулевых жил и их сечение .

Виды силовых кабелей с ПВХ-изоляцией

Силовые кабели с изоляцией из поливинилхлоридного пластиката образуют группу изделий, рассчитанных на напряжение 660В. Они используются для прокладки в сухих и сырых помещениях различного назначения, в пожароопасных помещениях и взрывоопасных зонах. Силовые кабели с ПВХ-изоляцией прокладывают в пластиковых и металлических трубах, в лотках и кабельных эстакадах, в воздухе при условии защиты от УФ-излучения и механических повреждений.

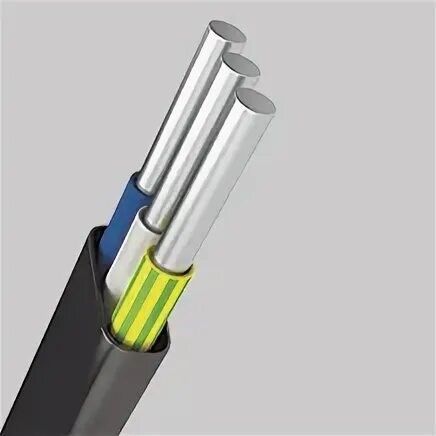

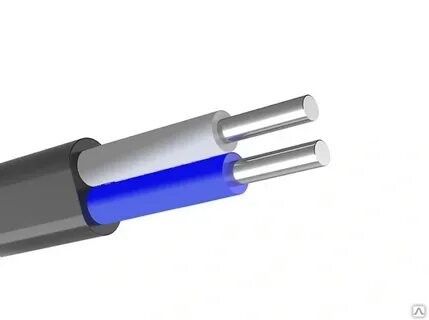

АВВГ-П

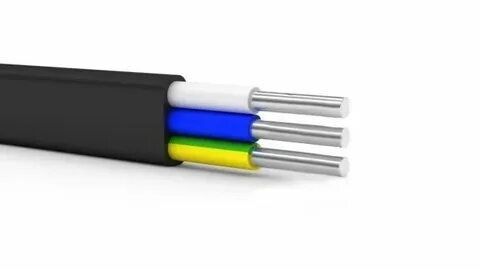

Плоский кабель с 1-3 алюминиевыми круглыми монопроволочными жилами, поливинилхлоридной изоляцией и внешней оболочкой. Жилы располагаются в одной плоскости, параллельно друг другу. Конструкция позволяет укладывать кабель при монтаже максимально компактно. Изделие выдерживает длительный нагрев жил до +70 ˚С, при коротком замыкании — до +160 ˚С. Предельная температура нагрева по условиям невозгорания — не более +350 ˚С.

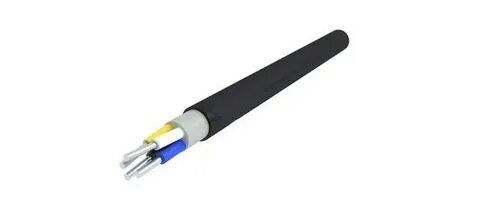

АВВГз

Круглый силовой кабель с алюминиевыми однопроволочными или многопроволочными жилами, изолироваными ПВХ-пластикатом. Жилы скручены между собой, помещены в общую поливинилхлоридную оболочку с заполнением междужильных промежутков.

АВВГ-Пнг(А)

Силовой кабель овальной формы (плоский) с двумя или тремя однопроволочными алюминиевыми жилами. Изделие не поддерживает горения в групповой укладке: после прекращения воспламеняющего воздействия изоляция затухает сама собой.

АВВГ-Пнг(А)-LS

Негорючий плоский алюминиевый силовой кабель с изоляцией и внешней оболочкой из ПВХ-пластиката. Принадлежит к высшей категории пожарной безопасности кабельной продукции — не распространяет горения в совместной прокладке, при возгорании выделяет малое дыма.

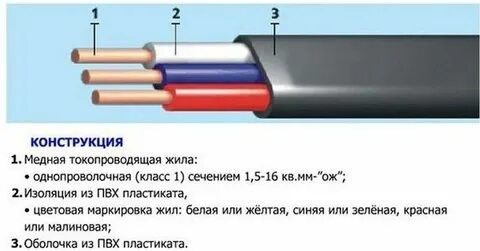

ВВГ-Пнг(А)-LS

Медный силовой плоский кабель с однопроволочными или многопроволочными жилами. Относится к лучшим и наиболее надежным образцам огнестойкой кабельной продукции. Но для электрификации социально значимых объектов (детских садов, школ, больниц) не подходит ввиду несоответствия требованиям безопасности продуктов горения.

ВВГнг(А)-LS

Силовой кабель круглой формы с виниловой изоляцией и оболочкой, цельными медными токопроводящими жилами. Имеет высокие показатели пожарной безопасности — не поддерживает горения, при воспламенении выделяет незначительное количество дыма.

ВВГнг(А)-LSLT

От предыдущей модели отличается свойством выделять при горении минимальное количество дыма и вредных для здоровья человека веществ.

ВВГнг(А)-FRLS

Огнестойкий кабель, то есть способный передавать электроэнергию под прямым пламенем. В таких осложненных условиях изделие сохраняет свои рабочие характеристики в течение 1,5-2 часов. Помимо этого, силовой кабель ВВГнг(А)-FRLS обладает пониженным домовыделением, хотя при горении выделяет токсичные вещества — хлор и фтор.

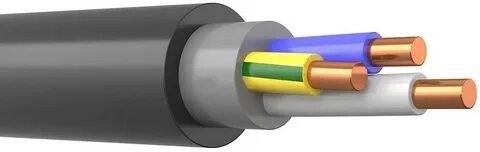

ВВГзнг(А)- LS

Негорючая марка силового кабеля с медными жилами, поливинилхлоридной изоляцией и внешней оболочкой, без брони, но с заполнением междужильного пространства. В случае возгорания изоляция выделяет незначительное количество дыма, обладает способностью к самозатуханию.

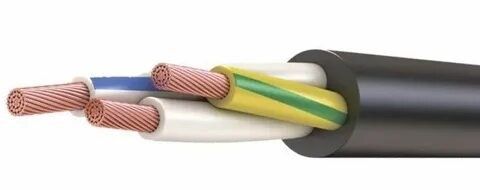

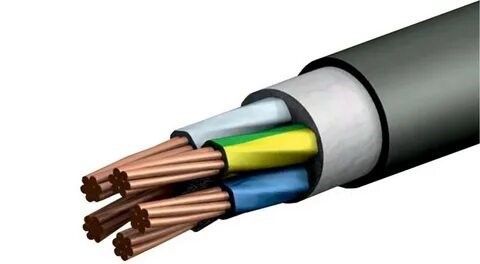

КГВВГнг(А)-LS

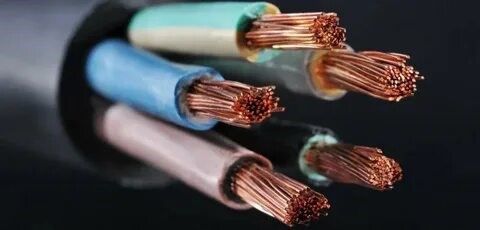

Силовой медный гибкий кабель в ПВХ-изоляции и оболочке пониженной пожарной опасности применяется для подключения передвижных устройств и механизмов, может использоваться в умеренно холодном и тропическом климате. Многопроволочные токонесущие жилы изготовлены из меди 5 класса, количество жил в кабеле варьирует от 1 до 5.

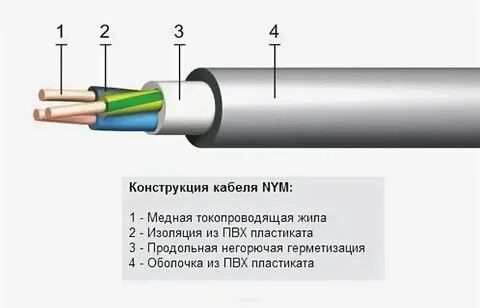

NYM-O и NYM-J

Монтажные кабели с изоляцией и оболочкой из ПВХ-пластиката, с внутренним заполнением из невулканизированной резины или высоконаполненного пластиката. В марке NUM-O жила заземления отсутствует, а жила-ноль маркирована голубым цветом. В кабеле NUM-J жила заземления есть, имеет желто-зеленую изоляцию.

Силовые кабели с изоляцией из безгалогенной полимерной композиции

По сравнению с кабелями с ПВХ-изоляцией, кабели с безгалогенной полимерной изоляцией имеют более высокую термостойкость и электрическую прочность, при возгорании демонстрируют самозатухающую способность при одиночной и групповой укладке. Средний срок службы изделий составляет 30-40 лет.

ППГнг(А)-HF

Используется для организации кабельных линий цепей питания и электропроводок в офисных и административных зданиях, в школах и детских дошкольных учреждениях, развлекательных и спортивных комплексах. Изолированные медные одно- или многопроволочные токопроводящие жилы скручены в сердечник. Изоляция жил, внутренняя и внешняя оболочки выполнены из термопластичной полимерной композиции, не содержащей галогенов. Дымообразование при горении и тлении снижает светопроницаемость не более чем не 40%.

Трубы ПВХ

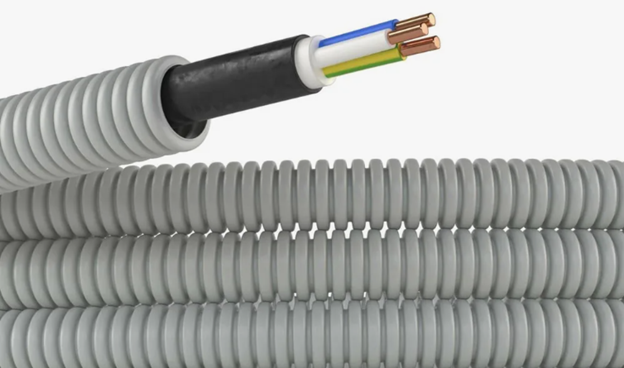

Для открытой и скрытой проводки силовых кабелей с пластиковой изоляцией по стенам и потолкам используются мягкие и жесткие трубы из самозатухающего ПВХ. Пожаробезопасный материал исключает возможность возгорания от короткого замыкания и распространения пламени по трубе. Кабели продаются отдельно от труб, в единую конструкцию обираются непосредственно при прокладке электосетей. Мы можем предложить вам готовое решение — Труба ПВХ гибкая гофрированная (серый) 20мм (Ruvinil) с кабелем ВВГзнг(А)-LS, позволяющее экономить время и не затягивать кабель в гофру на объекте.

Преимущества кабелей с пластиковой изоляцией

Полимерные материалы относятся к самым надежным и практичным изоляторам для кабельной продукции. Они обладают:

• высокими диэлектрическими свойствами в широком интервале температур;

• высокой механической прочностью;

• стойкостью к воздействию солей щелочей, кислот, масел, бензина, воды;

• теплостойкостью;

• коррозионной стойкостью;

• относительной пожаробезопасностью – при возгорании не распространяют горения в одиночной прокладке и в пучках.

Эти свойства делают кабели с пластиковой изоляцией универсальным материалом для электрификации помещений и зданий любого назначения, промышленных предприятий, ТЭЦ, АЭС, метрополитенов, аэропортов, вокзалов.

Преимуществами кабелей с пластиковой изоляцией считают:

• улучшенные массогабаритные параметры;

• повышенную устойчивость к растрескиванию и термическому старению;

• низкую себестоимость и цену продажи.

К недостаткам таких кабелей относят резкое ухудшение механических свойств и потерю формоустойчивости изолятора при температурах +120-130 ˚С.
