Заземление частного дома: что нужно знать перед началом работ

Электрика должна быть безопасной – эта аксиома №1 – поэтому тема статьи ниже посвящена главному средству достижения безопасности при строительстве частного дома – заземлению. Каким оно должно быть и что нужно предусмотреть ещё на этапе проектирования дома – читайте ниже.

Что делает заземление и почему без него не обойтись

Для работы электроприборов заземление не нужно – им достаточно фазы, по которой ток приходит и нуля, по которому ток, превращённый в полезную работу, возвращается обратно на подстанцию. Единственное назначение заземление в частном жилье – обеспечить защиту людей, если вдруг где-то опасное напряжение пойдёт не туда, или, говоря технически, возникнет утечка тока.

Суть работы земли в том, что каждая потенциально опасная железка – корпус прибора, труба с водой, металлоконструкция, по которой проложен кабель, соединяется с контуром заземления, сооружённым рядом с домом. В том случае, когда на эту «железку» вдруг попадёт напряжение, оно превратится в ток и утечёт через контур обратно на подстанцию. А если ток утечки будет очень сильным, что грозит пожаром, сработает автомат или противопожарное УЗО.

Как сооружается заземление в частном доме

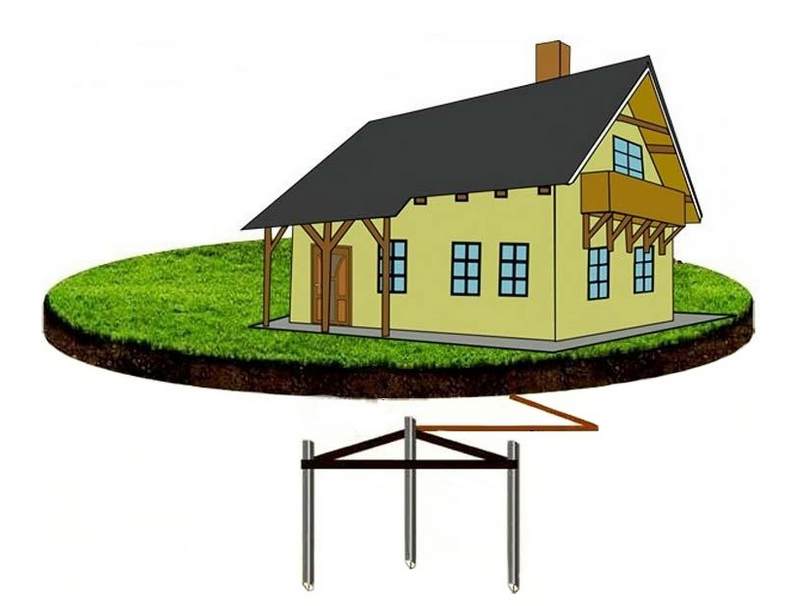

Контур заземления это несколько, обычно не меньше трёх электродов, длиной от 2,5 метров, вкопанных на расстоянии не менее 2 метров друг от друга и соединённых друг с другом с помощью сварки и стальной полосы. На одном из концов контура выводится болтовой зажим, с которого, посредством медного провода сечением 10 квадрат, в распределительный щиток выводится провод заземления. В щитке он присоединяется к шине заземления, с которой уже разводится по всему дому.

В последнее время всё чаще применяется не сварной контур, а модульное штыревое заземление, которое продаётся в виде комплекта из четырёх стальных штырей длиной 1,5 метра. Они вбиваются в землю, соединяясь друг с другом так, что получается одинарное, но очень глубокое – 6 метров, заземляющее устройство. Смонтировать такое заземление очень просто, оно не требует сварки или земляных работ, но и стоит оно в 2-3 раза дороже «классического» варианта.

Розетки с заземлением – требование правил

Нужно помнить, что все розетки в доме или квартире обязательно должны иметь заземляющий контакт – это требование правил ПУЭ 7 (7.1.36). Сэкономить на установке розеток без заземления вряд ли получится – по цене они почти не отличаются от аналогов с заземлением, так что закладывайте трёхжильную проводку и розетки с заземлением уже на этапе проектирования.

Спасибо, что дочитали – помните, что заземление это средство безопасности №1, о котором забывать нельзя. Удачного ремонта и строительства!
