Защита вашего щитка от пожара - полезные аксессуары и правила

Электрический щиток это наиболее нагруженное теплом и пожароопасное место во всей электрике. Как защитить щиток от пожара и обеспечить его бесперебойную работу на протяжении долгих лет – мы расскажем самое главное, читайте до конца!

Главные факторы опасности

Основные причины проблем – особенно пожарных, связанных с электрощитом можно разделить на три группы:

• корпус щитка – его материал, загрязнённость и целостность;

• качество изделий в щите, а также контактных соединений;

• наличие или отсутствие встроенной системы пожаротушения.

Давайте разберём каждый аспект пожарной безопасности по порядку.

Корпус щитка

Электрощиты изготавливаются из пластика либо стали. В том случае, когда щит пластиковый – его часто называют боксом, нужно убедиться в том, что пластик сертифицирован для применения в электрике и выдерживает нагрев, а также не распространяет горение при попадании в открытое пламя. В этом случае, даже при возгорании внутри щитка, огонь не распространится на строительные конструкции, и пожар будет предотвращён.

Стальные щитки являются негорючими, но даже сталь может быть прожжена электрической дугой, которая действует подобно электросварке. При возможности выбора, лучше использовать корпус с толщиной стали 0,8 и даже 1 мм – дополнительная надёжность не помешает. Как правило, щиты с большей толщиной стенок герметичные, поэтому используйте герметичные корпуса даже там, где это не требуется, из соображений пожарной безопасности.

Пыль и загрязнения могут провоцировать возгорание и распространение горения, поэтому электрощит нужно очищать как внутри – пылесосом и щёткой, так и снаружи. При механических повреждениях, корпус щита необходимо чинить, места коррозии металла закрашивать, а если ремонт невозможен – заменять корпус, с переборкой внутренностей.

Бытовые щитки – как из пластика, так и из металла рассчитаны на предельный ток 63А. Это значит, что использовать их для ввода линии с номиналом 100А и больше нельзя – такие линии требуют большей прочности щитка, более толстых стенок и дополнительных деталей, которые обеспечат жёсткость при высоких токах КЗ.

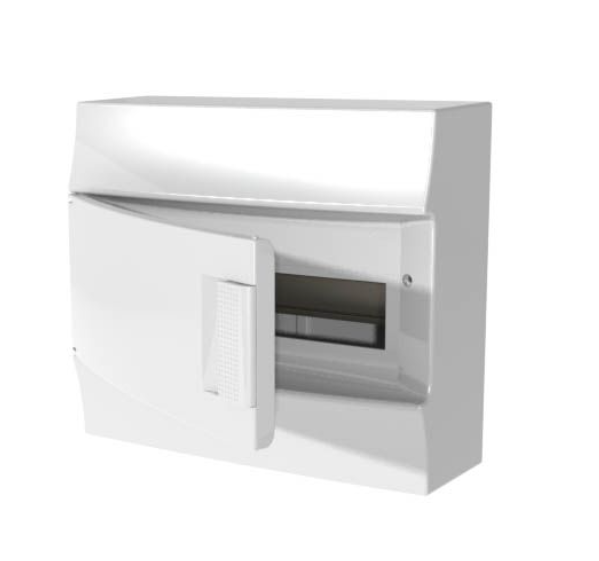

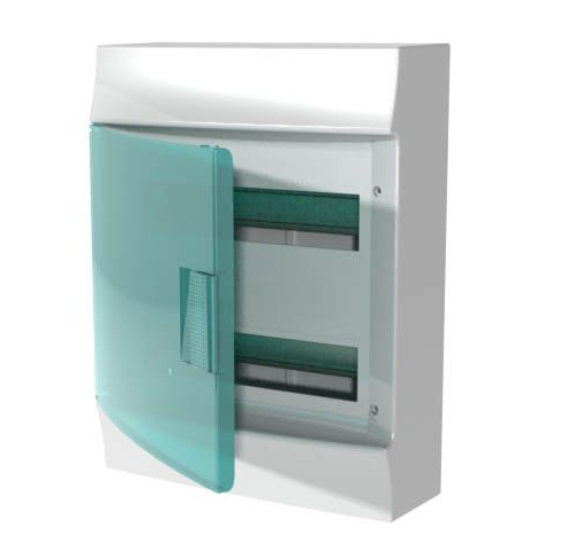

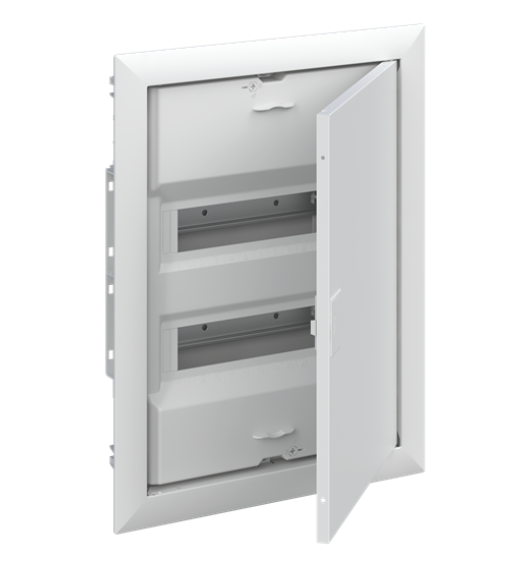

Бокс навесной 12 мод. 292х257х120мм без N/PE непрозрачная дверь IP41 (белый) Mistral41 ABB (1SPE007717F0410) ФЛ	Шкаф внутреннего монтажа UK624E3 24 модуля с винтовыми клеммами N/PE в нишу 453x340x88мм IP30 2CPX077841R9999 ABB ФЛ	Бокс навесной 2ряда 24 мод. 382х292х120мм без N/PE прозр. зеленая дверь IP41 (белый) Mistral41 ABB (1SPE007717F0520) ФЛ

Электротехнические изделия в щитке

Пожар не возникает на ровном месте – возгорание начинается с нагрева, затем развивается вследствие искрения и, в том случае, если рядом находится горючие материалы, превращается в полноценное пламя. Что становится предпосылкой для подобных проблем?

Первое это качество автоматов, УЗО и других изделий, установленных в щиток. Что имеется в виду под качеством? В первую очередь это качество пластика и клемм. Разные типы пластика, несмотря на очень похожий внешний вид, могут сильно различаться по составу. В электротехнический пластик добавляются специальные вещества – антипирены, которые препятствуют горению плстмассы, даже под действием высоких температур. Разумеется, по цене такой пластик выходит дороже базового, и нерадивые производители часто грешат, недокладывая антипирены, что может сыграть злую шутку в опасных ситуациях.

Качество клемм заключается в правильных металлах и надёжной конструкции. Через клеммы автоматов и других приборов может протекать ток в десятки ампер, и, при ослаблении зажима или при использовании дешёвых металлов с большим сопротивлением, в месте контакта возникнет сильный нагрев. В сочетании с запылённостью щитка (см. выше), это приведёт к искрению и появлению огня.

Как правило, клеммы в современных автоматах предназначены для присоединения медных цельнотянутых жил. Часто в эти клеммы зажимаются не подходящие жилы – например медные многопроволочные или алюминиевые. Со временем, в этом месте возникнет нагрев, который не удастся устранить даже затягиванием винта клеммы. Нужно помнить об этом и зажимать в клеммах только обжатые наконечниками (НшвИ или НШП) многопроволочные жилы. Для алюминиевых жил есть специальные переходные клеммы, выполненные исходя их особенностей «поведения» алюминия – при использовании таких жил и правильном присоединении алюминиевых жил с кварцевазелиновой пастой, контакт будет надёжным долгие годы.

Отсюда вывод – автоматы, УЗО, дифавтоматы, шины, кросс-модули и другая начинка электрощитка должна быть качественной – лучше всего какого-либо одного известного и популярного бренда, например ABB, Daccord (бывший Legrand), Systeme Electric (бывший Шнайдер Электрик) и других.

Не стоит забывать о том, что даже самые хорошие и надёжные электрические приборы нуждаются в обслуживании. Винтовые контакты со временем ослабляются, а изоляция может приходить в негодность, поэтому с периодичностью полгода-год, щиток нужно открывать и проводить обслуживание. Оно состоит из:

• очистки щитка от пыли и других загрязнений;

• визуального осмотра на предмет механических повреждений проводов, нарушения их изоляции, целостности корпусов автоматов, отсутствия потемнений и оплавлений, характерных для перегрева;

• проверки всех винтовых зажимов на прочность затяжки и, при необходимости, подтягивания винтов – лучше всего специальной динамометрической отвёрткой.

В сочетании с хорошим качеством компонентов, обслуживание даёт почти 100% гарантию того, что проблем не возникнет, либо их будет легко устранить заменой неисправной детали.

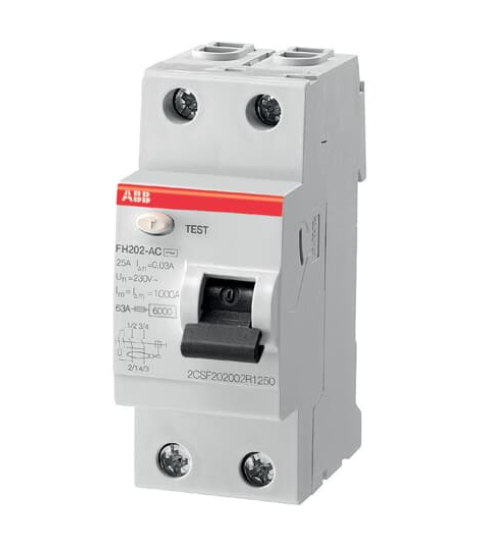

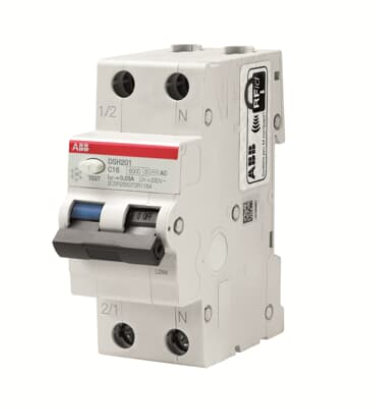

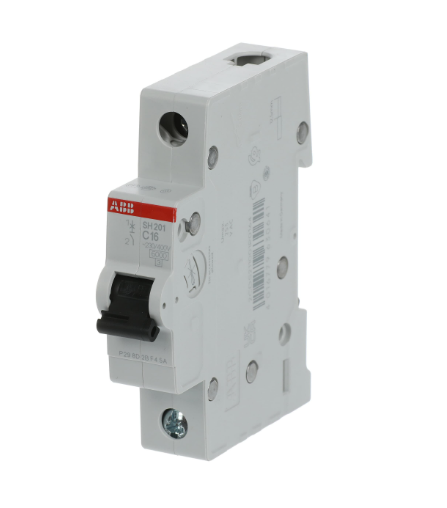

Автоматический выключатель 1п С16 6.0кА SH201 АВВ (2CDS211001R0164) ФЛ	Устройство защитного отключения 2п 25А 30мА тип AC FH202 AC-25/0.03 6кА ABB ФЛ	Дифференциальный автоматический выключатель 2п C16 30мА 6.0кА тип АС DSH201 ABB (2CSR255070R1164) ФЛ

Система пожаротушения

Для дополнительной защиты от пожара может применяться система активного пожаротушения. Это компактные устройства, которые выглядят как модульные приборы, устанавливаемые на динрейку, либо как пакеты или пластины, которые приклеиваются к задней или боковой стенке щитка. Как они работают?

Внутри приборов пожаротушения находится специальный микс из химических реагентов. При сильном повышении температуры или возникновении внутри щитка открытого пламени, эти реагенты активируются, выпуская газ, который быстро и надёжно подавляет горение.

Нужно иметь в виду, что если источник возгорания не будет выключен, то через какое-то время реагенты закончатся и пламя может возникнуть вновь, поэтому лучше их применять совместно с датчиками пожарной сигнализации – звуковыми или «умными». Умные датчики, при обнаружении пожара, отправят сигнал на блок управления, который, в свою очередь, выключит вводной автомат в щитке, устраняя первопричину возгорания – электрический ток. После этого можно приступать к ремонту щитка.

Спасибо, что дочитали – надёжного щитка и пожарной безопасности!
