Защита от скачков напряжения: стабилизаторы, реле напряжения и УЗИП

Качественное напряжение, как и хорошая проводка это залог долговечности ваших электроприборов – что делать, если электричество нестабильно или «с дефектами» - мы расскажем о приборах, которые спасут ваше оборудование, читайте до конца!

От чего спасёт стабилизатор?

Начнём с классического защитного устройства, известного ещё с советских времён – стабилизатора. Как понятно из названия, его главная функция – стабилизация напряжения, то есть поддержание напряжения на определённом уровне, с некоей погрешностью, обычно +/-5%.

Время срабатывания (регулирования) стабилизатора различается, в зависимости от конструкции:

• у релейных от 10 до 30 мс;

• у электромеханических – от 1 до 4 сек;

• у электронных изменение уровня напряжения происходит мгновенно.

Наиболее эффективным является электронный стабилизатор с полным преобразованием, однако он стоит на порядок дороже других моделей.

Главное назначение стабилизатора – выравнивать напряжение сети, которое постоянно, или с периодичностью «сутки-неделя», выходит за рамки, в которых гарантируется работоспособность современных приборов, главным образом – электронных. Тут нужно учесть интересный момент: по современным стандартам, нормальным является напряжение 230В+/-10%, то есть напряжение в диапазоне 207-253В. Интуиция подсказывает, что 253 Вольт это многовато и не все приборы с радостью воспримут такое напряжение. И это верно – всё дело в том, что далеко не все производители подстроились под новый стандарт, а большинство просто продолжают устанавливать старые блоки питания, рассчитанные на напряжение 220 Вольт.

Отсюда совет – если напряжение в вашей сети регулярно выходит за рамки 207-242 Вольта, во избежание поломки, лучше подключать приборы через стабилизатор. Как его выбрать?

Главное, что нужно знать – предельную нагрузку. Она складывается из мощностей всех приборов, причём всегда нужно оставлять запас – дело в том, что стабилизатор не берёт напряжение «из ниоткуда», он как бы превращает амперы в лишние вольты. Это значит, что чем ниже напряжение, которое стабилизатор должен поднять до нормального уровня, тем больше должен быть запас. Обычно принимают запас в 20-30%, но для особо низких напряжений сети (170 Вольт и ниже) нужен будет запас в 50%.

Подключать стабилизаторы можно как к отдельному прибору, так и на весь дом, но в последнем случае они будут иметь большие габариты и будут «съедать» достаточно много энергии круглые сутки, так что выбор за вами.

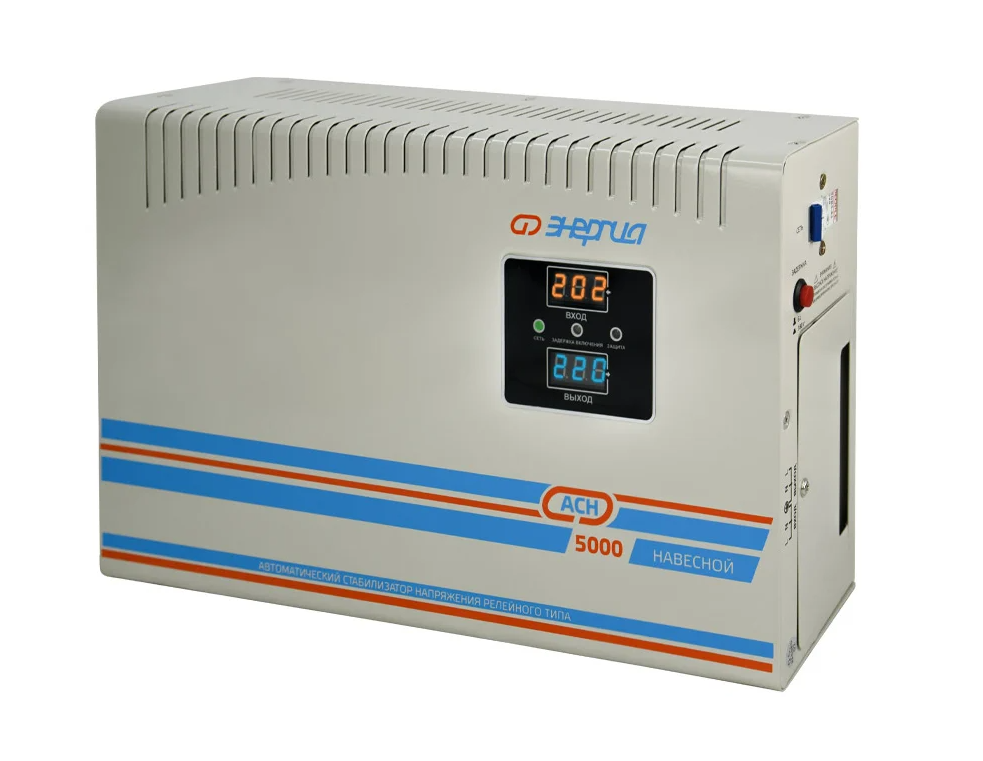

Стабилизатор АСН - 5000 220±8% (-20°С) 140-260В с цифровым дисплеем ЭНЕРГИЯ (Россия) навесной	Блок защиты по напряжению 40А РЕСАНТА (61/22/28)	Ограничитель импульсных перенапряжений ОПС1-C 2п In=20kA Un=400B Im=40kA KARAT ИЭК

Реле напряжения и зачем они нужны

Для защиты от резких перенапряжений или наоборот – просадок до экстремально низкого уровня, также опасных для современных приборов, стабилизатор уже не подходит, из-за его медленного срабатывания. В этом случае вам поможет прибор, который почти мгновенно отключит опасное напряжение, не пропуская его к приборам – реле напряжения.

Реле напряжения могут быть как в виде розеточного переходника, так и в модульном корпусе – для установки в электрический щиток. Модульные версии более удобны и их обычно ставят на вводе в щиток, для защиты всей проводки целиком. Выбрать модульное реле напряжения достаточно просто – нужно знать номинальный ток вводного автомата – у реле номинал должен быть равен или больше этого значения. Для однофазного ввода понадобится однофазное реле, а для трёхфазного можно взять как трёхфазное реле напряжения, так и три однофазных – на каждую фазу. Нужно лишь помнить, что если в вашем доме имеются трёхфазные приборы, то и реле напряжения вам подойдёт только трёхфазное – отключение одной из фаз при включённых других фазах может вывести трёхфазный прибор, особенно двигатель из строя.

Кроме своей непосредственной функции защиты от перенапряжений, современные реле напряжения оснащаются и другими «полезностями», например вольтметром и амперметром, для отображения текущих параметров сети, защитой от перегрева на случай ослабленных клемм, журналом памяти, который будет фиксировать все скачки напряжения, и так далее.

Разрядники или УЗИП – важная деталь для частного дома

Кроме стабилизатора и реле напряжения, в частном доме может пригодиться ещё один защитный прибор – разрядник или устройство защиты от импульсных перенапряжений (УЗИП). В советское время этими приборами в обязательном порядке оснащались все распределительные подстанции, автозаправки, хранилища горючих материалов и линии электропередачи, в том числе железнодорожные. Однако очевидная польза от установки УЗИП привела к тому, что их начали применять и в частном строительстве, и на это есть важная причина – грозовые разряды или молнии.

Удар молнии, несущей большой электрический заряд и высокое напряжение, опасен не только для людей и животных – при попадании в линию электропередачи он вызовет в ней резкий скачок тока и напряжения, способный сжечь все приборы, подключенные к данной линии в радиусе километра. И реле напряжения, увы, не спасёт – настолько мощный разряд просто пробьёт электронную начинку прибора и всё равно проникнет в домашнюю проводку. Даже близкий к линии электропередачи непрямой разряд молнии вызывает скачок тока, достаточный для выхода электроники из строя.

Спасти ваши приборы от этой напасти сможет только УЗИП или по-простому разрядник. Как правило, это модульный прибор, который устанавливают на вводе в частный дом. Сверху в его клеммы подключаются все входящие провода, а снизу к нему подключается заземление, причём оно должно быть качественным и иметь сопротивление не больше 30 Ом. При возникновении в линии электропередачи скачка тока, УЗИП отведёт его в землю, не пропуская дальше в дом. Некоторые УЗИП после этого придётся заменить, а другие будут работать многократно – это лучше уточнить в магазине или на сайте производителя.

Для защиты от прямых попаданий молнии в ЛЭП служат УЗИП типа B или класса I, они самые мощные. Для более «скромных» скачков тока, вызванных близким, но не прямым разрядом, помогут УЗИП типа C или класса II. Самые слабые и чувствительные разрядники имеют тип D или класс III и защищают только от маломощных импульсов – другое их название «сетевой фильтр».

Установку УЗИП, как и монтаж заземления, без которого оно бесполезно, лучше доверить профессионалу, так как в этих работах есть много нюансов, которые требуют глубоких знаний электротехники и опыта.

Спасибо, что дочитали – надёжной вам защиты и безопасного электричества!
