В каких случаях нужно ставить УЗО – по правилам и для вашей защиты

УЗО или устройство защитного заключения (дифференциальный выключатель) это прибор, созданный для защиты людей и вашего дома от утечек тока, способных не только вызвать удар током, но и спровоцировать пожар. Как УЗО связано с заземлением, в каких случаях необходимо его применять и как оно работает – читайте дальше, это интересно!

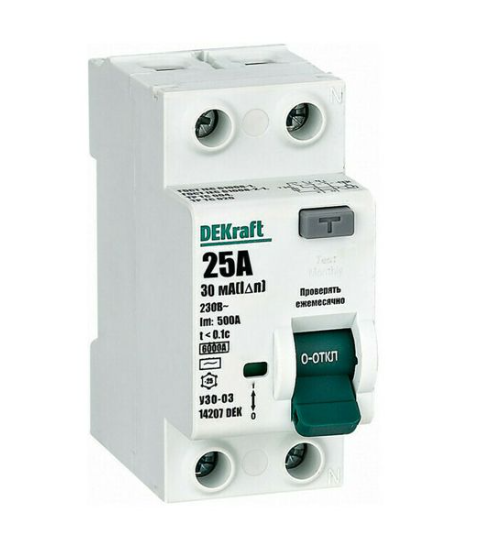

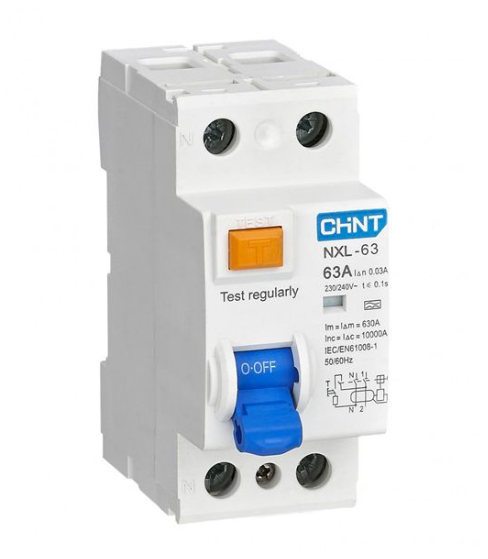

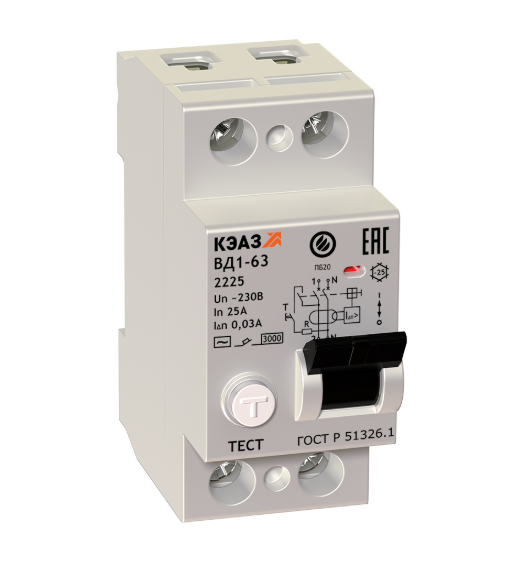

Устройство защитного отключения 2п 25А 30мА тип AC ВД1-63-2225-АС-УХЛ4 КЭАЗ (221903)	Устройство защитного отключения 2п 25А 30мА 6кА тип AC УЗО-03 DEKraft (14207DEK)	Устройство защитного отключения 1п+N 25А 30мА 6кА тип АС NXL-63(R) CHINT (280721)

Устройство и работа УЗО: просто и понятно

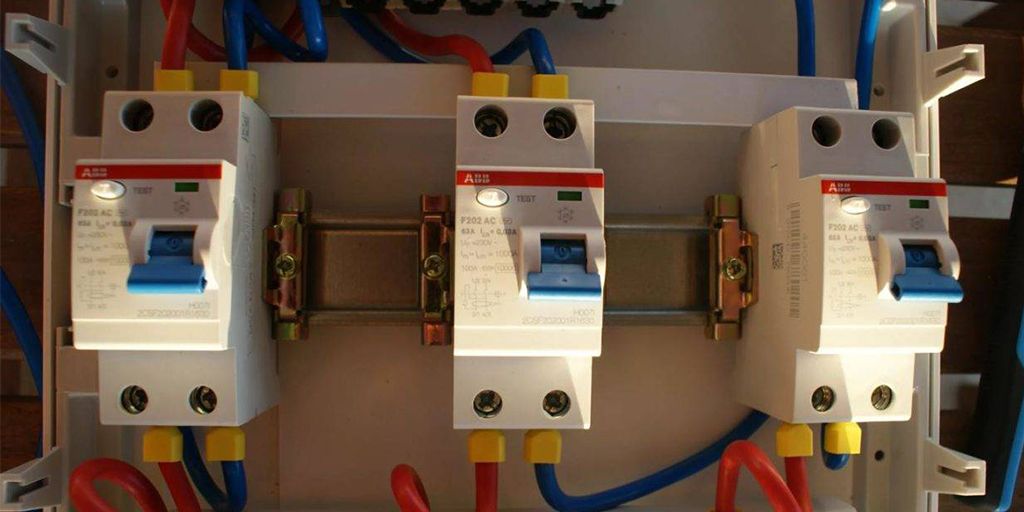

Внешне УЗО похоже на двухполюсный (1 фаза) или четырёхполюсный (3 фазы) автомат – оно имеет стандартные размеры для установки в щиток на динрейку. Но если присмотреться, есть и отличия - на передней панели УЗО есть кнопка ТЕСТ, с помощью которой можно проверить, работает аппарат или нет. Внутри различий гораздо больше.

Главные элементы в устройстве УЗО – механизм расцепителя и дифференциальный трансформатор. Расцепитель это система рычагов с пружиной: при включении УЗО пружина взводится, а при отключении сокращается, размыкая контакты и отключая линию от напряжения. Дифференциальный трансформатор это кольцевая катушка, внутри которой проходят провода фазы и нуля. Если по фазному проводу проходит столько же ампер, сколько возвращается по нулевому, на выходах катушки напряжения нет: УЗО остаётся включенным. Если разница между токами в фазном и нулевом проводах превышает номинал УЗО, например 30 мА, напряжение на выходе трансформатора становится достаточным, чтобы сработал расцепитель и отключил электричество.

Для защиты человека от поражения током применяются УЗО с током 10 и 30 мА, а для защиты проводки от пожара – 100 и 300 мА, такие УЗО обычно ставятся на вводе в щиток.

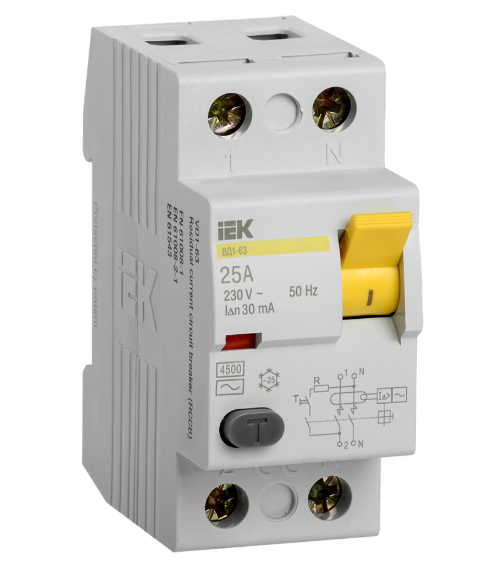

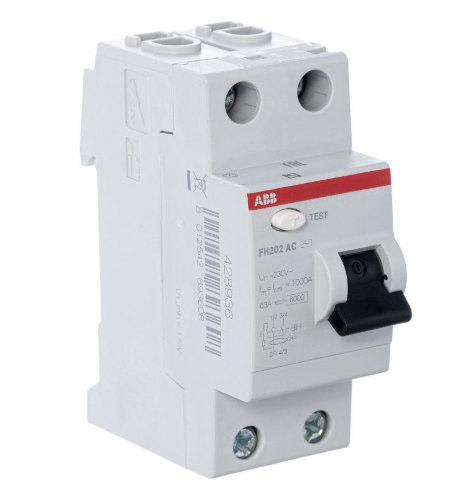

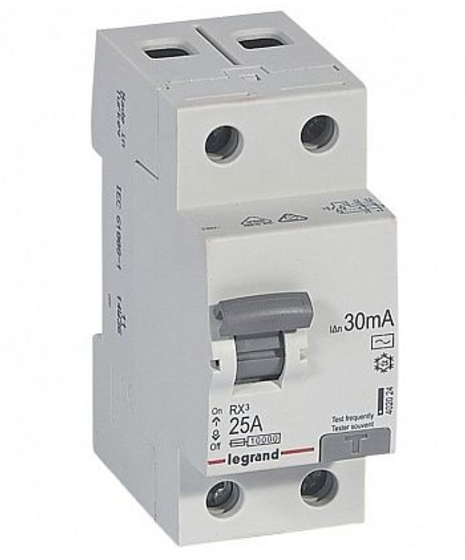

Устройство защитного отключения 2п 25А 30мА тип AC ВД1-63 KARAT ИЭК (MDV10-2-025-030)	Устройство защитного отключения 2п 40А 30мА тип AC FH202 AC-40/0.03 6кА ABB	Устройство защитного отключения 2п 25А 30мА тип АС RХ3 Legrand (402024)

По правилам (ПУЭ 7 и другим), основной системой защиты людей от поражения током, является заземление. При грамотно выполненном заземлении, даже без дополнительных устройств типа УЗО, мы защищены в большинстве случаев, но иногда лучше перестраховаться. В первую очередь это влажные помещения, где возможно возникновение блуждающих токов по мокрым поверхностям. В ванных, гаражах, для уличных розеток требуется установка УЗО на 30 или 10 мА.

Важный нюанс: УЗО работает как в присутствии заземления, так и без него. Отличие в том, что в первом случае УЗО сработает сразу при возникновении утечки, без участия человека, а без заземления – только в момент, когда кто-то коснётся токопроводящей поверхности и через него потечёт ток утечки. Это безопасно, но кратковременный укол тока вы всё же ощутите.

Кроме номинала тока утечки, УЗО делятся на электронные и электромеханические. В электромеханических УЗО ток с дифференциальной катушки непосредственно воздействует на расцепитель, а в электронном между катушкой и расцепителем установлена плата усиления. Как правило, электронные УЗО стоят дешевле, но за экономию придётся заплатить меньшей надёжностью: при обрыве нуля электронная плата окажется обесточенной, и УЗО не сработает, даже если вы коснётесь фазного провода под напряжением. Электромеханические модели не зависят от питания – а значит, более надёжны.

Спасибо, что дочитали – пусть ваша проводка будет безопасной и надёжной!
