Соединения проводов - от винтов до клемм ВАГО

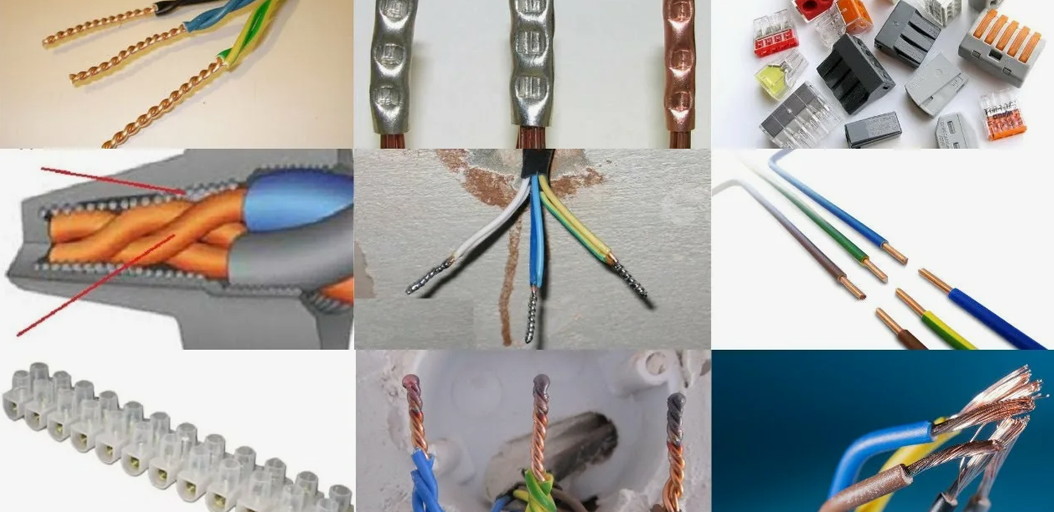

Каким должно быть хорошее соединение – общие требования

Наиболее важными качествами электрических соединений являются:

• долговечность – способность сохранять проводимость долгие годы, вне зависимости от внешних факторов;

• низкое переходное сопротивление – в идеале оно не должно превышать сопротивление отрезка провода той же длины, что и соединение;

• прочность, на случай механического действия, приложенного к соединению;

• технологичность, для снижения затрат времени при электромонтаже;

• низкая стоимость.

Неразъёмные соединения

Неразъёмными электрическими соединениями называют такие соединения, которые невозможно разобрать без разрушения соединительных деталей. Как правило, соединения такого типа применяют для того, чтобы «спрятать» место соединения внутри бетонной стяжки или под землёй. Существует три главных типа неразъёмных соединений:

• опрессовка металлической гильзой;

• сварка;

• пайка.

Опрессовка гильзой это надёжный и технологичный способ соединения, который в наше время набирает популярность. В отличие от разъёмных соединений, гильза создаёт надёжный и не зависящий от внешних условий контакт для самых различных типов токопроводящих жил – от гибких медных жил небольшого сечения, до массивных алюминиевых жил в бронированных подземных кабелях.

Для опрессовки гильзой потребуется специальный инструмент – опрессовочные клещи. Они выпускаются для определённого диапазона сечений, например механические клещи ПКУ-16 позволяют опрессовывать гильзы от 1,5 до 16 мм2, а более серьёзные клещи ПГР-70, с гидравлическим механизмом, обжимают гильзы и наконечники от 4 до 70 квадрат. Если предполагается соединять жилы большого сечения – от 10 квадрат, а опрессовочных клещей нет, можно воспользоваться специальными гильзами со срывными болтами – для их монтажа потребуется только гаечный ключ.

Металл гильзы должен соответствовать металлу соединяемых жил – алюминиевые жилы нельзя опрессовывать медными гильзами и наоборот. Для соединения медных жил с алюминиевыми существуют специальные алюмомедные гильзы. Перед опрессовкой жилы нужно зачистить от грязи и окислов, а алюминиевые – дополнительно смазать кварцевазелиновой пастой. Для соединения нескольких медных жил, например в распаечной коробке, можно применить укороченные гильзы типа ГМЛ-П, которые отличаются компактностью и низкой ценой.

Сварка это более сложный способ создания неразъёмного соединения – для его выполнения нужен сварочный аппарат и специальные медно-графитные электроды. Преимущество такого соединения – наивысшая надёжность. Это может быть нужно для выполнения соединений в местах, подверженных действию агрессивных сред (химпроизводство, животноводческие фермы) или для тех случаев, когда опрессовка гильзой невозможна.

Пайка это достаточно редкий способ соединения, применяемый обычно для жил небольшого сечения, по которым протекает сравнительно малый ток – например в слаботочных цепях или бытовых проводках. Нужно помнить, что площадь паяного покрытия должна быть достаточно большой, так как слой припоя имеет малую механическую прочность и низкую термостойкость. Рекомендовать её как основной способ соединения мы бы не стали – это «запасной» вариант для особых случаев, хотя и не запрещённый правилами.

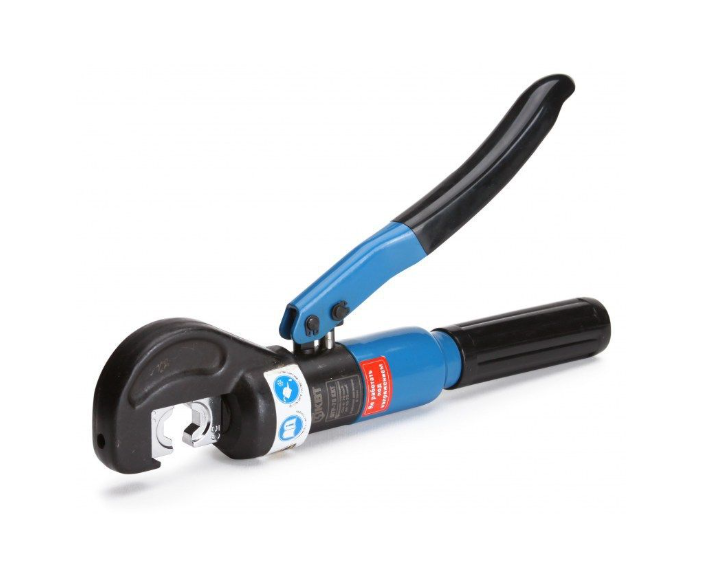

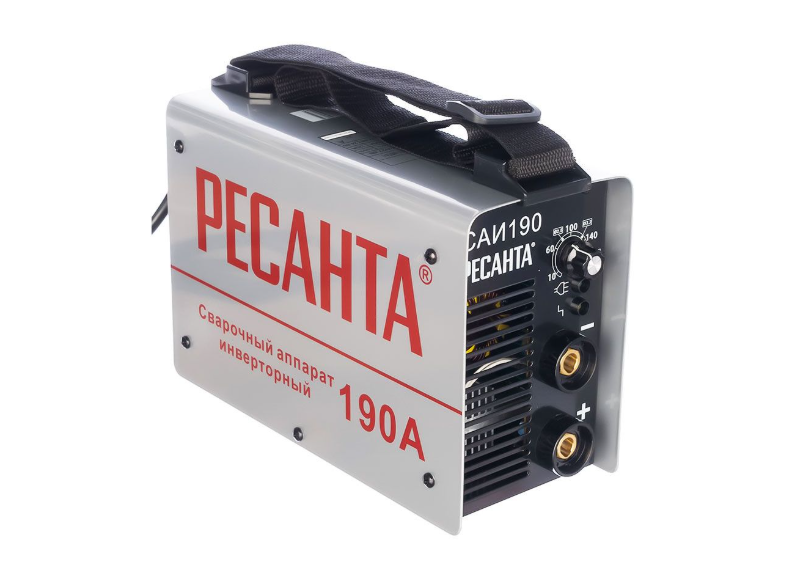

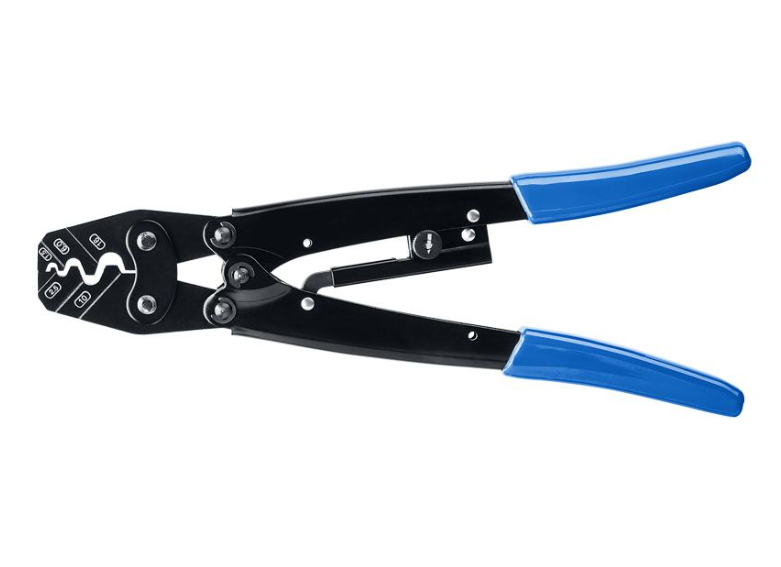

Пресс-клещи ПКУ-16 1.5-16мм2 усиленные 45458 ПРОФЕССИОНАЛ ЗУБР	Пресс гидравлический ПГР-70 4-70мм2 52065 КВТ	Инверторный сварочный аппарат САИ-190 10-190А РЕСАНТА

Разъёмные соединения

Для того чтобы оперативно отключать отдельные части электроустановки или блоки электрического аппарата, применяются разъёмные соединения, позволяющие разомкнуть электрический контакт и собрать его заново, без необходимости заново выполнять опрессовку, сварку и т. д. Существует несколько типов разъёмных соединений:

• винтовые клеммы и соединение «болт-наконечник»;

• пружинные клеммы (ВАГО и аналогичные);

• ножевые и штырьевые соединения.

Клеммы, использующие для создания контакта прижимное усилие винта или болта, называют винтовыми клеммами и блоками зажимов. Клеммы с плоской прижимной поверхностью работают с жилами, оконцованными в наконечник. Плоскость наконечника прижимается к плоской контактной пластине, обеспечивая долговременный и разборный контакт. Нужно помнить, что винты и болты разного диаметра нужно приворачивать с разным усилием, причём для присоединения алюминиевых жил и наконечников нужно меньшее усилие, а для медных – в 1,5 раза больше (ГОСТ 10434-82, табл. 9).

Перед соединением алюминиевых жил их нужно смазать специальной смазкой – иногда клеммы, рассчитанные на большое сечение, идут с заполнением данной смазкой с завода. Медные жилы без загрязнений не требуют обработки.

Винтовые клеммы, предназначенные для непосредственного соединения не опрессованных жил имеют как плоскую, так и округлую прижимную поверхности. Перед подключением жила должна быть очищена и выпрямлена, а в одну клемму (под один винт) допускается одновременно зажимать не больше двух жил одинакового сечения. Винтовые клеммы имеют тенденцию к ослаблению прижимного усилия, поэтому их нужно периодически подтягивать.

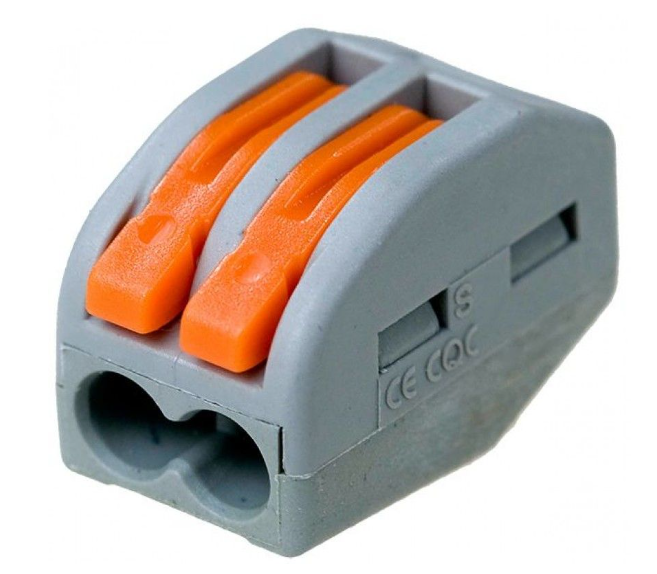

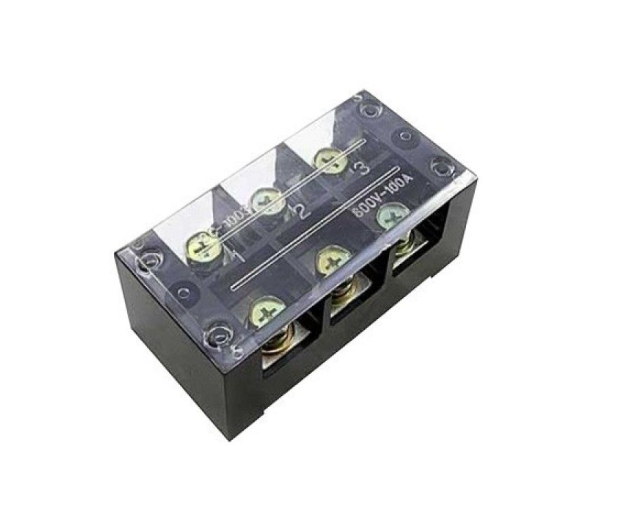

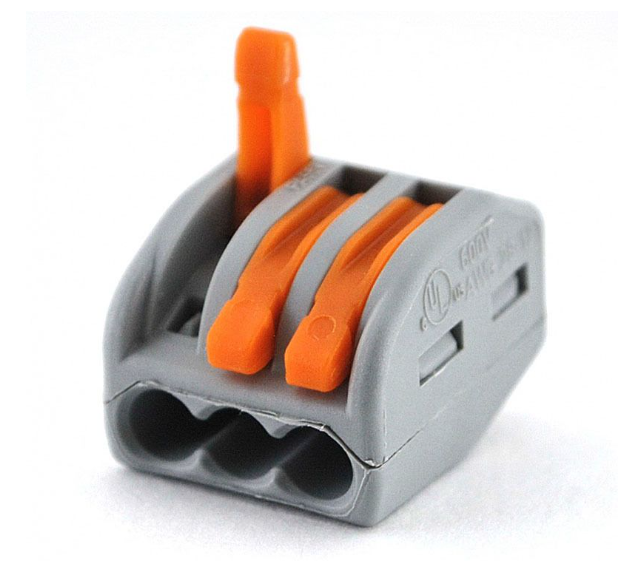

Блок зажимов контактактный винтовой 3 пары 2.5мм2 25А 3КВК 2503 ТВ(С)	Клемма розеточная 3х2.5мм2 222-413 WAGO	Клемма розеточная 2х2.5мм2 222-412 WAGO

Пружинные клеммы (ВАГО и аналогичные) используют для соединения инновационную технологию, основанную на прижимном действии специальной пружины, соединяющей жилу провода с контактной пластиной внутри клеммы. Благодаря своей конструкции, пружинные клеммы обеспечивают быстрое, технологичное и долговечное соединение как медных, так и алюминиевых жил. Однако перед тем, как использовать данный тип соединения, нужно учесть несколько факторов:

• тип жилы и её материал должны точно соответствовать типу клеммы – некоторые клеммы позволяют соединять только однопроволочные или только медные жилы;

• жила должна быть идеально чистой и прямой: если винтовой зажим до некоторой степени «прощает» окисленность, то в случае пружинной клеммы это может привести к возгоранию;

• для соединений силовых цепей нужно применять по возможности только оригинальные клеммы производства Германия, китайские аналоги лучше оставить для сравнительно слаботочных линий, например осветительных.

Спасибо, что дочитали – надёжного соединения и качественной электрики!
