Собираем домашнюю компьютерную сеть – виды провода, розетки и роутеры

Домашняя компьютерная сеть давно стала нормой не только для дорогих коттеджей, но и для скромных квартир и дачных домиков. Как провести домашнюю компьютерную сеть – недорого и по всем правилам, что учесть при выборе провода, роутера и LAN-розеток – давайте разберём по порядку, учитывая все важные моменты – читайте до конца!

Основы: принципы построения компьютерной сети

Сразу оговоримся: настройка параметров системы на компьютерах и роутере останется за скобками: для этого обратитесь к справке Windows и документации на роутер. Мы рассмотрим именно «железную» часть компьютерной сети – роутер, LAN-кабели и компьютерные розетки, а также их установку и сборку.

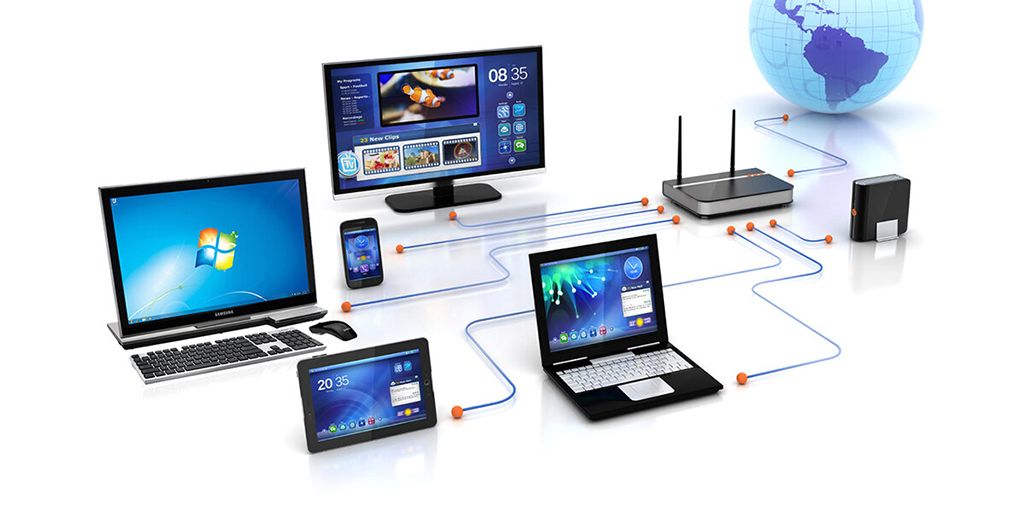

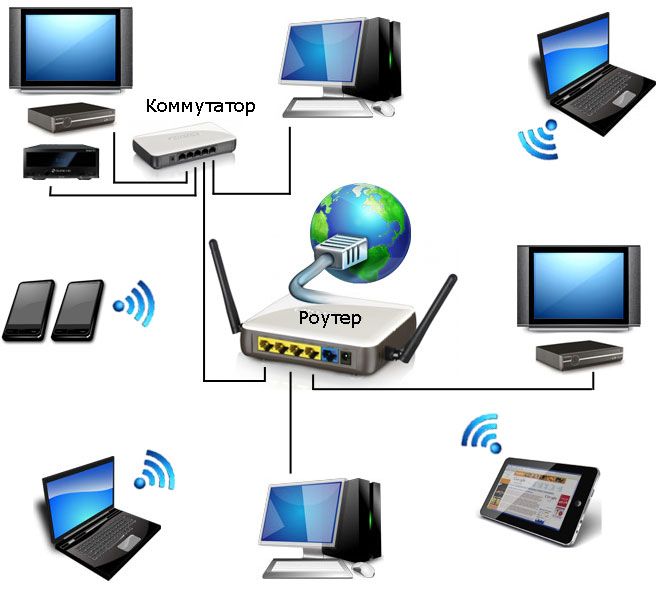

Современная компьютерная сеть строится по принципу звезды – к каждому компьютеру, принтеру или серверу подходит отдельный провод от роутера, который играет роль раздатчика IP-адресов (об этом ниже). Более старые разновидности сети – шлейф и кольцо остались в прошлом, хотя и применяются в промышленности, как более помехоустойчивые.

Точкой входа в сеть является вводной кабель от провайдера – витая пара или оптоволоконный. Он подключается к роутеру, который расположен в слаботочном щитке у входа в квартиру, дом или офис. Как вариант, роутер можно расположить в щитке с
автоматами – главное, чтобы он был отделён от силовой части перегородкой. От роутера витая пара разводится по строительным конструкциям – к точкам, где установлены компьютеры, принтеры и другие устройства, которые нуждаются в подключении.

Расстояние от роутера до компьютера ограничено – оно не должно превышать 100 метров, во избежание потерь - они приведут к неработоспособности сети. Если это расстояние больше, необходимо применять промежуточные усилители или удлинители Ethernet, каждый из которых позволяет продлить трассу ещё на 100 метров.

Кстати, в общую сеть можно включить и видеокамеры – специальные IP-камеры подключаются той же витой парой и даже могут питаться без отдельного провода, главное обеспечить это питание подключением специальных PoE инжекторов.

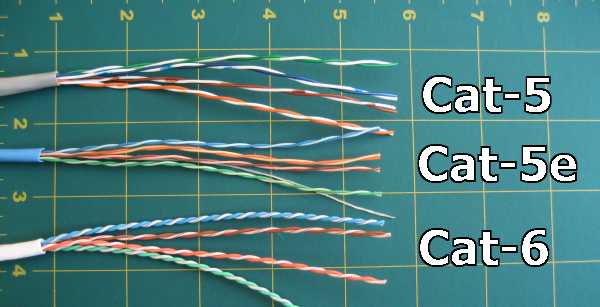

Разновидности кабелей – категории 5, 5e и 6

Перед покупкой провода типа «витая пара» нужно разобраться с категориями передачи данных, самые популярные из которых – 5, 5e и 6. Каждая из этих цифр означает предельную скорость или объём информации, способный пройти за секунду времени.
Для каждой из категорий эта скорость составляет:

• категория 5: 100 МГц и 1000 Мбит/сек;
• категория 5e: 125 МГц и 1000 Мбит/сек;
• категория 6: 250 МГц и 10 Гбит/сек.

Что эти цифры означают на практике? Чисто конструктивно, разницы между кабелями 5-й и 6-й категории немного, разве что в проводе 6-й категории медные жилы более толстые, а его наружный диаметр больше. Но в плане работоспособности отличия весьма существенные. Кроме большей пропускной способности, кабель категории 6 сконструирован так, чтобы свести помехи, как внешние, так и внутренние (перекрёстные) к минимуму.

Чем это выгодно? В первую очередь, прокладка кабеля высшей категории позволяет эффективно разворачивать сеть в условиях сильных помех, например в дата-центрах и больших офисах, где плотность прокладки силовых и информационных кабелей очень высока. Но и в частном доме или квартире можно рассмотреть именно кабель категории 6, по простой причине: заменить роутер и сетевую карту компьютера намного проще, чем уложенный в кабель-каналы и даже замурованный провод. Если вы захотите перейти на связь высшей категории, вам достаточно будет заменить оборудование – провод будет наготове.

Кроме категории, витая пара делится на типы без экрана – UTP и с экраном в виде фольги – FTP. Они аналогичны по пропускной способности, но экранированный вариант эффективнее защищает провода от внешних помех. Нужно иметь в виду, что разъёмы при использовании провода FTP также должны быть экранированными.

Не разветвитель, а роутер: как работает «сердце» локальной сети

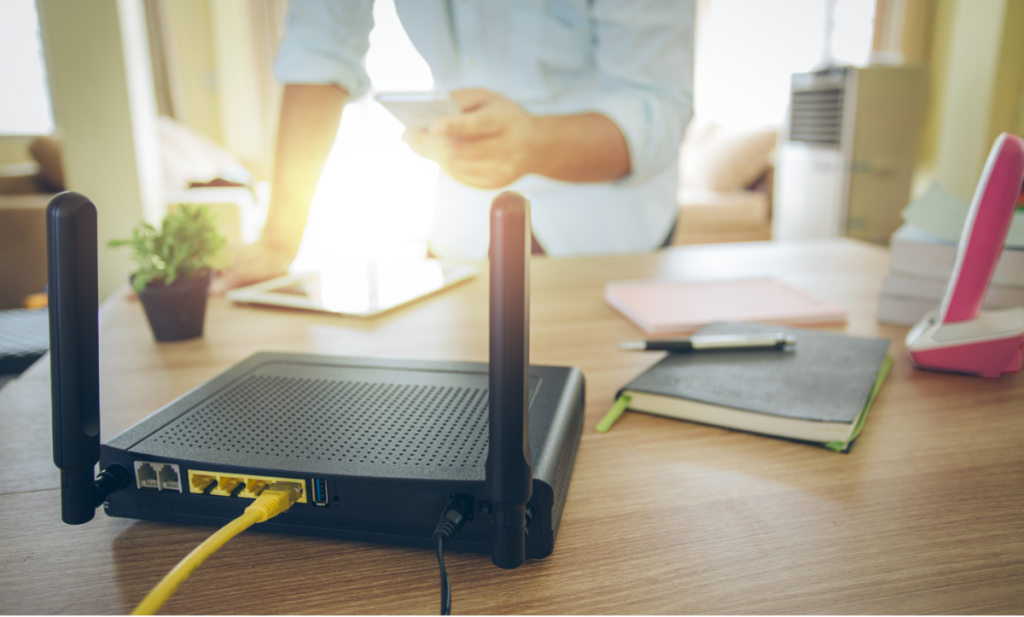

Центром компьютерной сети является роутер. Это устройство решает сразу несколько задач:

• усиление сигнала, поступающего по вводному кабелю;
• раздача IP-адресов по нескольким устройствам, что позволяет им одновременно
• подключаться к сети Интернет и взаимодействовать друг с другом;
• передача и приём WiFi сигнала, для подключения к сети беспроводных устройств, таких
• как смартфоны, планшеты и ноутбуки.

Больше всего недоумений вызывает именно система IP-адресов, поэтому разберём этот вопрос подробнее. IP-адрес, это уникальный (в рамках одной сети) набор цифр, с помощью которого устройства могут найти друг друга и передать данные по нужному
адресу. Если два устройства решат подключиться к одной сети с одним и тем же IP- адресом, возникнет конфликт – работать они не будут. Именно поэтому, подключить две компьютерные розетки к одной витой паре можно, только если вы знаете, что вместе их использовать не будут.

Для решения проблемы с IP-адресами применяется маршрутизатор или роутер. С точки зрения внешней сети Интернет, роутер это отдельное устройство, со своим уникальным адресом. А электронная схема в роутере, в свою очередь, назначает адреса компьютерам в локальной сети, подключая их к интернету по очереди, короткими промежутками времени. Это происходит так быстро, что создаётся впечатление, что все компьютеры постоянно подключены к интернету – так решается проблема с IP-адресами. Таким образом, роутер формирует вашу сеть, к которой может быть подключено множество самых разных устройств.

Прокладка LAN-кабеля – советы

Прокладка витой пары должна выполняться по следующим принципам:

• провод нужно скрыть для защиты от механических повреждений – в нишу, кабель-канал, трубу или плинтус;
• желательно не прокладывать витую пару в одном пучке с кабелями электрики – идеально, если между ними будет расстояние больше 20 см;
• при прокладке в одном кабель-канале, силовые провода должны быть отделены от витой пары перегородкой, так как оболочка витой пары горючая.

Компьютерные розетки используют для присоединения плинты – специальные зубчатые клеммы с цветовой маркировкой. Каждую жилу витой пары необходимо поместить в соответствующий паз, после чего защелкнуть сверху фиксатор. Жила вдавится в прорезывающий контакт и присоединится без необходимости предварительной зачистки. Это быстро и удобно – главное не перепутать цвета.

Компьютерные штекеры RJ45 нужно выбирать в соответствии с категорией кабеля – штекеры на кабель 5 категории не подойдут для кабеля 6-й и наоборот. Для проверки кабеля перед укладкой рекомендуется приобрести или взять в аренду LAN-тестер. Этот прибор не только проверит целостность жил витой пары и качество опрессовки, но и укажет на ошибки в чередовании пар.

Спасибо, что дочитали – надёжной вам сети и бесперебойной электрики!
