Щиты ВРУ – какие они бывают и что нужно знать для их заказа?

Вводно-распределительное устройство или ВРУ это основной электрощит вашего здания или предприятия. Оно предназначено для подключения электроустановки к питающей электросети, осуществления общего учёта электроэнергии и переключений между основной и резервной линиями электропитания, при наличии резерва. Кроме этого, ВРУ обычно включают защитные аппараты для отходящих линий – одной или нескольких. Мы расскажем про основные разновидности ВРУ, чем они отличаются и как подготовиться к заказу этого сложного изделия – читайте до конца!

Корпус ВРУ – основные требования

Для размещения аппаратов защиты, учёта и переключения, корпус ВРУ должен быть прочным, пожаробезопасным и достаточно вместительным, чтобы без труда разместить достаточно громоздкое и тяжёлое оборудование. Этим условиям отвечают корпусы на основе прочной рамы из сваренных между собой профилей, обшитых стальными панелями. Для крепления устройств, корпус ВРУ оснащается дополнительными элементами – поперечными профилями и монтажными пластинами.

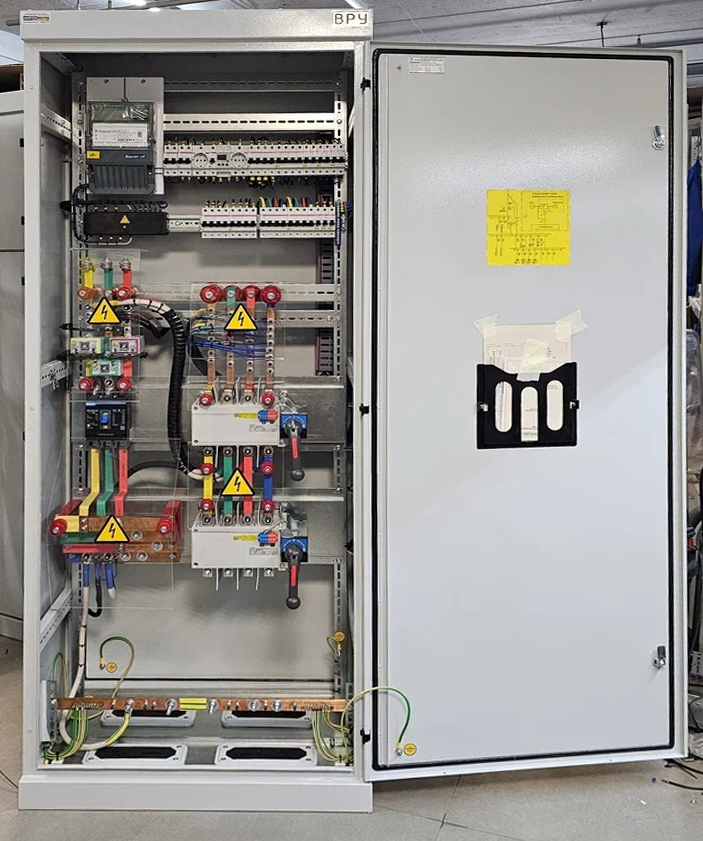

Корпус может быть одинарным, если предполагается небольшое количество оборудования, либо разделённым на несколько совмещённых секций (панелей):

• вводная панель, в которой располагаются вводные аппараты и, при необходимости, счётчики с трансформаторами тока;

• секционная панель для размещения аппаратов переключения (рубильников) между основной питающей линией и линией резерва, а также для АВР;

• распределительная панель, для автоматов, защищающих отходящие от ВРУ вторичные линии;

• кабельная панель, для присоединения отходящих кабелей.

Разумеется, эти панели не обязательно делать отдельными – их можно комбинировать, вплоть до размещения всего оборудования в одной секции. Это зависит от требований к ВРУ, которые мы перечислим ниже.

Корпус может быть герметичным, с защитой от попадания воды, либо без защиты, это зависит от окружающих условий в месте предполагаемой установки. В случае герметичного исполнения, нужно определиться с типом кабельных вводов и не забыть про герметизацию стыков между секциями, в случае, если их две и больше.

Вводная часть ВРУ – что нужно знать

Каждое ВРУ начинается с ввода – то есть участка, предназначенного для присоединения питающей кабельной линии. Ввод может быть:

• без вводного аппарата – через клеммы;

• через вводной рубильник;

• через вводной автомат или предохранители.

Для подбора комплектующих нужно решить, по какой из этих трёх схем будет выполнен ввод, а также предоставить следующие данные:

• тип вводного кабеля (число жил, сечение, наличие или отсутствие брони);

• номинальный ток ВРУ (250А, 400А и т. д.);

• схема соединений на вводе (глухозаземлённая или изолированная нейтраль).

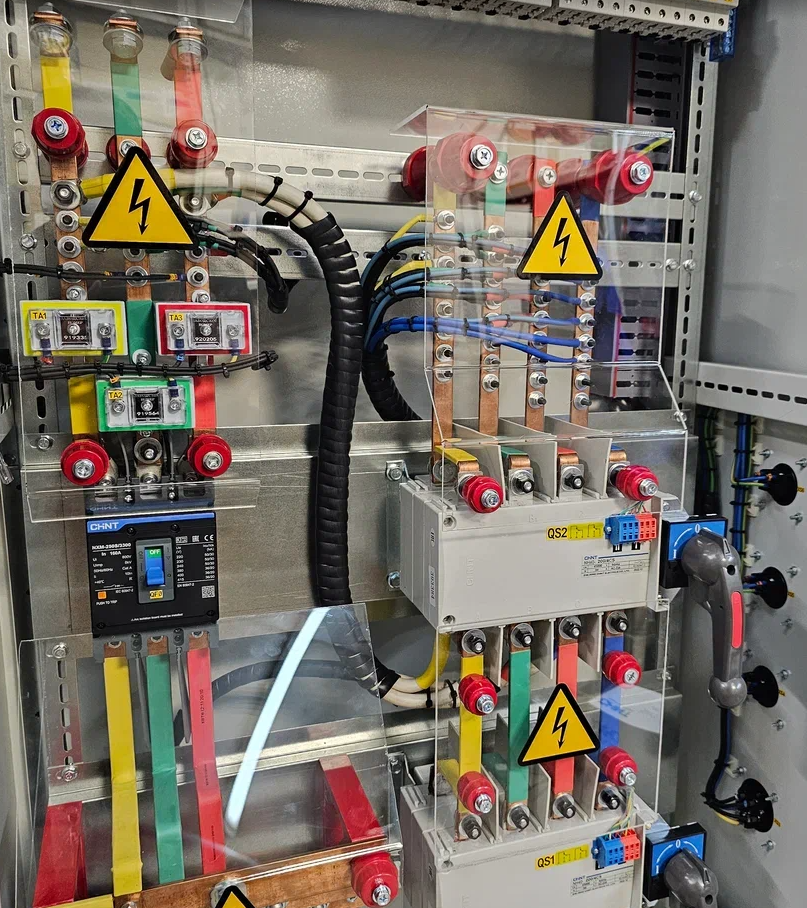

У простых ВРУ ввод питающей и резервной линии производится в одной панели, а вводные рубильники выполняют роль секционных переключателей, для чего они должны иметь реверсивную схему с двумя входами и одним выходом.

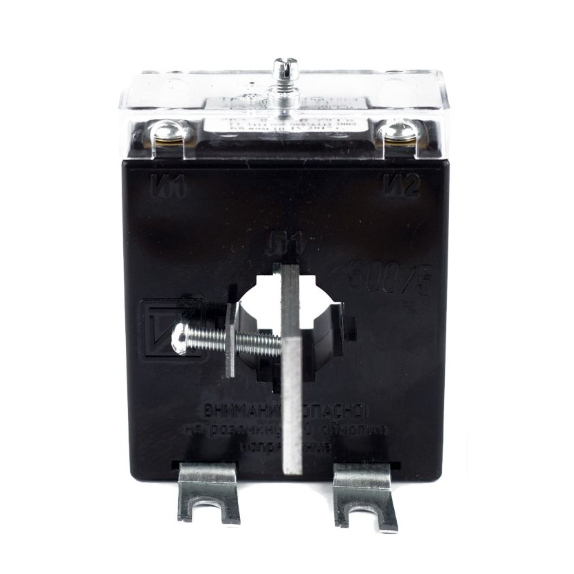

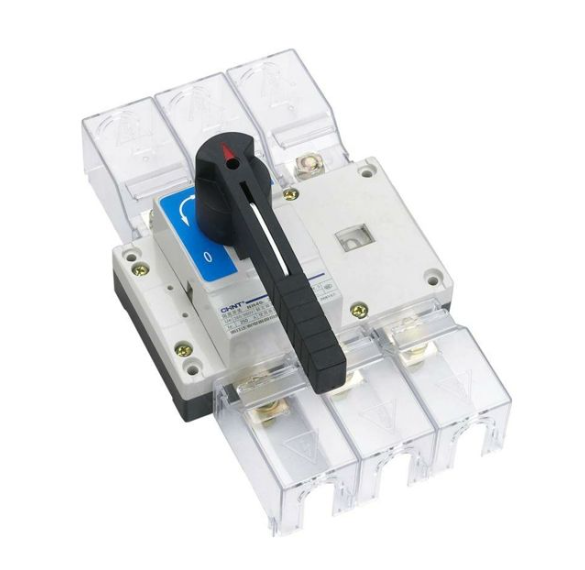

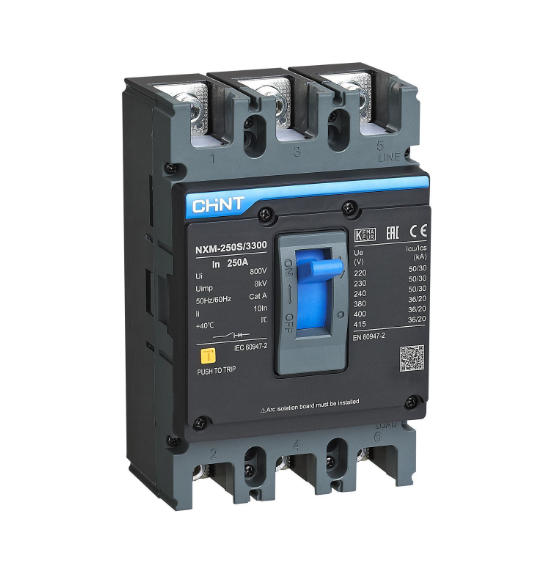

Выключатель-разъединитель 3п 400А стандартная рукоятка управления NH40-400/3 CHINT (393266)	Трансформатор тока Т 0.66 200/5 пластиковый корпус с крышкой съемная шина 30мм	Автоматический выключатель 3п С250 35кА NXM-250S (R) CHINT (131369)

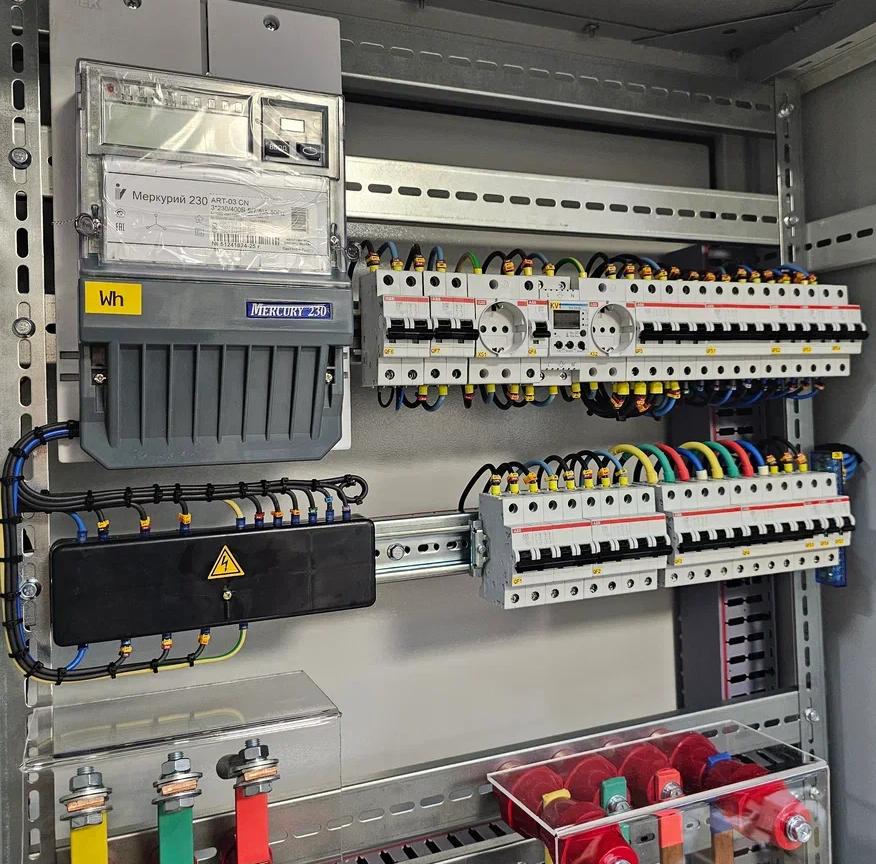

Учёт электроэнергии в ВРУ

В том случае, когда ВРУ должна иметь узел учёта электрической энергии, необходимо определиться с:

• моделью электрического счётчика;

• требуемым коэффициентом трансформации трансформаторов тока;

• расположением узла учёта относительно других элементов ВРУ.

Кроме типов аппаратов нужно также определиться с их производителем. На электротехническом рынке в настоящее время имеется оборудование для ВРУ различных брендов, как российских, так и зарубежных. Несомненным лидером бюджетных сборок можно назвать китайских производителей, в частности CHINT, который отличается не только стабильным качеством изделий, но и достаточно широким ассортиментом. Для сборок с повышенной надёжностью можно использовать более дорогостоящие компоненты европейских брендов – ABB, Systeme Electric и Legrand.

АВР для ВРУ – важная опция

Для переключения с основной на резервную линию автоматическим способом, ВРУ может иметь в своём составе устройство автоматического ввода резерва – АВР. Как правило, для его размещения потребуется отдельная секционная панель, в которой, помимо рубильников, будут размещаться:

• реверсивный контактор, коммутирующий входные и выходящие линии;

• реле времени, которое обеспечивает временные задержки при переключении;

• реле контроля фаз, измеряющее напряжение на основной линии и подающее команду на прямое и обратное переключение;

• вспомогательные элементы.

В последние годы набирают популярность моноблочные АВР, имеющие компактный размер и ток коммутации до 400А, например фирмы Dekraft, что позволяет сэкономить место в панели, однако из-за низкой ремонтопригодности, при выходе из строя такое АВР придётся заменять целиком, причём на аналогичное по габаритам и подключению, что создаёт в будущем некоторые трудности при обслуживании ВРУ.

Распределительная панель – автоматы для кабельных линий

Для защиты отходящих от ВРУ кабельных линий, который может быть от одной до десятка, применяются автоматы, как правило в литом корпусе. Данный тип автоматов отличается от бытовых модульных большим размером и гораздо большей стойкостью к ударным токам короткого замыкания. Типичной отключающей способностью такого автомата является 35 кА, против 6 кА у бытовых автоматов.

Для размещения таких автоматов требуется достаточно много свободного места, поэтому при числе отходящих линий больше двух лучше предусмотреть отдельную распределительную панель, а при числе линий больше четырёх – кабельную панель для удобного размещения и присоединения кабельных линий. Экономия на корпусах может в будущем привести к проблемам с тепловым режимом в щитке, особенно в летний период, а также с проблемам в обслуживании и ремонте.

Проект ВРУ – нужен или нет?

Идеальным вариантом при заказе сборки ВРУ является наличие проекта электроустановки в стадии «Р», в состав которого включены как схемы щитков, так и спецификации с пояснительными записками. Однако его отсутствие не является препятствием. Для модернизации старого ВРУ или замены оборудования вышедшего из строя можно отталкиваться от фактической схемы старого щита, разумеется, с модернизацией в соответствии с современной элементной базой. Кроме этого, можно воспользоваться опросным листом, на основании которого инженер разработает оптимальную схему ВРУ и предложит её вам на согласование.

Спасибо, что дочитали – удачного заказа и надёжной вам сборки!
