Прокладка и соединение антенного провода и ТВ-розеток: всё, что вам нужно знать
12.09.2023

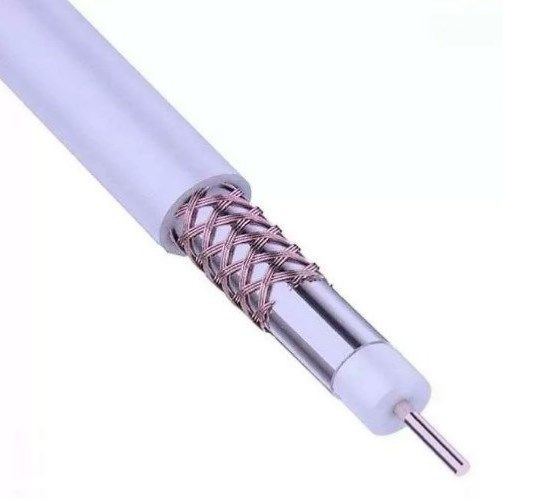

Для передачи телевизионного сигнала используется специальный кабель – его называют коаксиальным. Это название происходит от устройства кабеля, в котором центральная жила окружена экраном, выполняющим функции второго проводника. Сигнал высокой частоты по обычным проводам передавать нельзя – он быстро рассеивается, поэтому его заключают в экран из алюминиевой фольги или медной оплётки.
Антенные провода отличаются по нескольким параметрам:
- наружный диаметр и толщина центральной жилы;
- тип экрана: оплётка, фольга или их комбинация;
- материал центральной жилы: омеднённая сталь либо медь.
Современный стандарт с применением резьбовых F-разъёмов предполагает диаметр антенного провода 6 мм – это самая частая разновидность. Бывают более тонкие и более толстые провода, однако для их монтажа потребуются дополнительные манипуляции – пайка, обжим и т. д., так что лучше остановиться на диаметре 6 мм.
Основные марки антенного провода – RG-6, SAT-703, DG-113. Разберём их отличия.
|

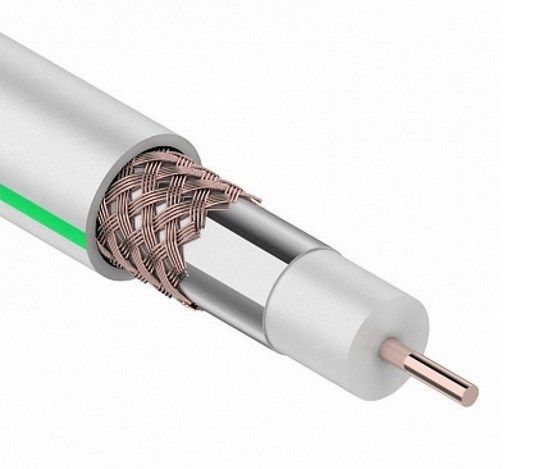

Провод марки RG-6 самый простой и недорогой из списка. Он бывает как с медной, так и с омеднённой центральной жилой – но для хорошего прохождения сигнала лучше остановиться именно на медной. Он предназначен для передачи сигнала обычного диапазона – до 850 МГц, что достаточно в 95% случаев.
|
|
|
Провод SAT-703 отличается от RG-6 большей предельной частотой сигнала – 2300 МГц, что нужно для применения спутниковых антенн. Кстати, для обычных бытовых решений, типа НТВ-Плюс или ТРИКОЛОР применять спутниковый антенный провод не обязательно – они выдают сигнал обычной телевизионной частоты. Центральная жила в проводе SAT-703 бывает только медная.
|
|
|

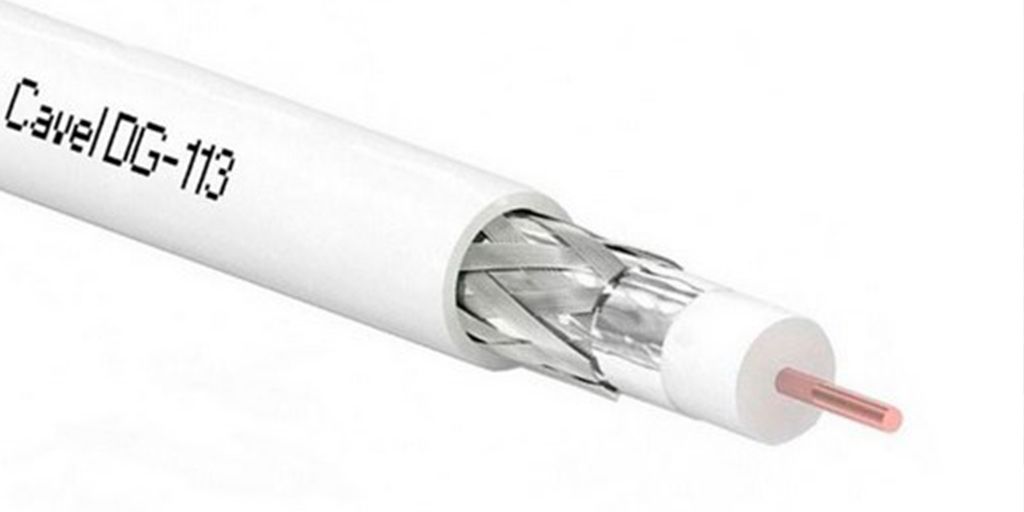

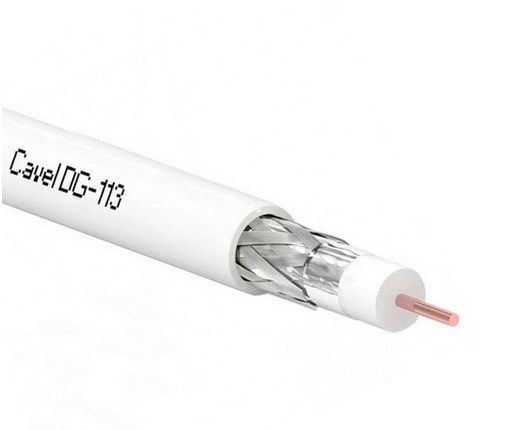

Провод DG-113 по параметрам аналогичен проводу SAT-703, однако имеет оплётку более тесного плетения из меди, что позволяет применять такой провод в условиях, где имеются сильные радиочастотные помехи, например на производствах или вблизи мощных электроаппаратов.
|
Производители антенного провода делятся на три категории: китайские, российские и европейские. Типичный представитель китайских кабелей – REXANT: они производят достаточно хорошие провода по невысокой цене. Российские производители выпускают провода по советским стандартам, они имеют чёрную изоляцию, гибкую центральную жилу и по диаметру не подходят под F-разъёмы. Европейские производители, например итальянский CAVEL, производят самые качественные провода, однако цена может превышать китайскую в 2-3 раза.
Разветвители и штекеры на F-разъём
Для того, чтобы запитать от антенного провода два и более приёмника, вам понадобится разветвитель или сплиттер. Соединять антенные провода напрямую нельзя – это не только влечёт за собой увеличение потерь, но и приводит к тому, что сигнал «замыкается» на самый прожорливый приёмник, после чего на остальные телевизоры сигнала почти не остаётся. Разветвитель напротив, не только равномерно распределяет сигнал по всем выходам, но и надёжно экранирует место соединения, сводя потери к минимуму.

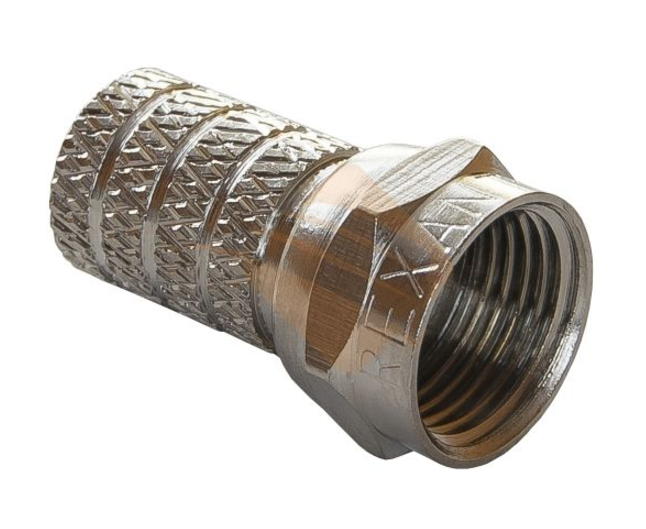

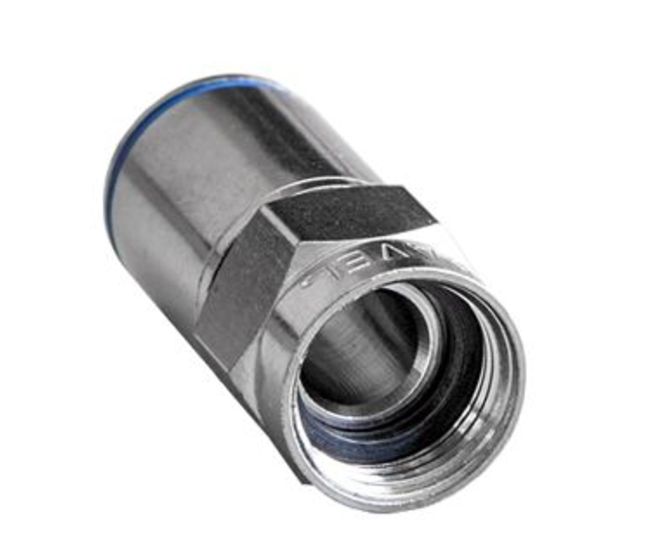

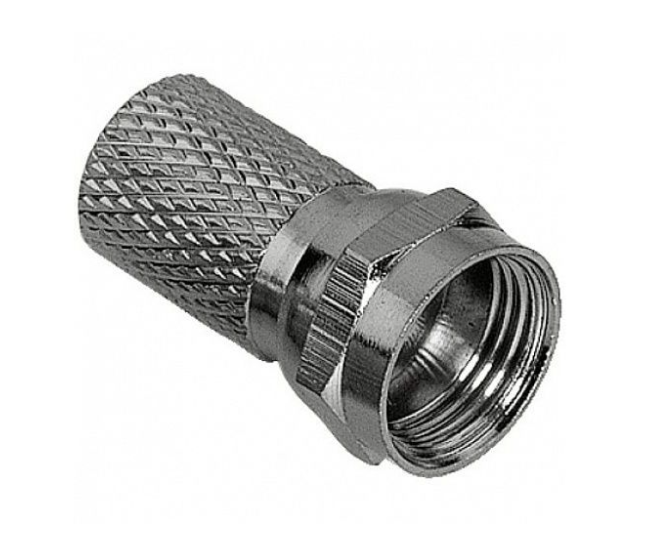

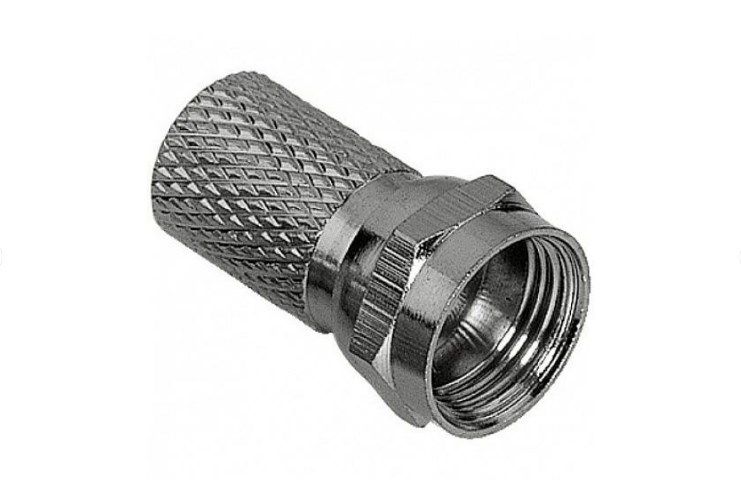

Современные разветвители и штекеры присоединяются с помощью резьбового F-разъёма. Он позволяет обойтись минимумом инструментов: всё, что вам понадобится, это нож для снятия оболочки провода и зачистки его центральной жилы. Сама F-гайка как правило продаётся отдельно от разветвителя и штекеров, так что не забудьте её докупить.
|
ТВ-розетки – тип «звезда», проходные и оконечные
Телевизионные розетки помогают выполнить разводку ТВ-кабеля эстетично и без лишних «хвостов». Она вставляется в общую рамку с обычными розетками и выключателями на 220 Вольт, это удобно и красиво. Телевизионные розетки бывают разных видов – это обязательно нужно учесть, чтобы не получить в итоге неработающую систему. Антенные розетки бывают:
- проходные;
Самые дешёвые ТВ-розетки не имеют внутри никаких дополнительных элементов: антенный кабель напрямую соединяется с выходом розетки. Эти розетки применяются при разводке кабеля типа «звезда», когда каждый телевизор и тюнер присоединяется отдельным кабелем, приходящим от разветвителя. По стоимости и потерям сигнала это наилучший способ монтажа.
Однако бывает так, что протянуть отдельный кабель для каждого телевизора не получается, либо нужно нарастить уже имеющуюся разводку, при установке дополнительного телевизора уже после окончания ремонта. В этом случае помогут проходные и оконечные розетки.
Проходная розетка, кроме того, что имеет два входа под антенный кабель, содержит внутри разветвитель, который разделяет сигнал на две части: одна часть подаётся на разъём розетки, а вторая передаётся на кабель дальше. Это позволяет врезать розетку прямо в антенный провод. Будьте внимательны: если проходная розетка не содержит внутреннего разветвителя, применять её нельзя!
Оконечная розетка, как и простая, имеет один вход под кабель. Но между ними есть принципиальная разница. Внутри оконечной розетки встроен специальный фильтр, который ослабляет сигнал. Казалось бы, зачем ослаблять сигнал, ведь чем его больше, тем лучше?
Дело в том, что если после проходной розетки мы поставим простую, то весь ТВ-сигнал уйдёт в конец линии, а телевизор, подключенный к проходной розетке останется ни с чем. Для того, чтобы сбалансировать линию, в конце должна стоять оконечная розетка – именно так мы сможем поделить сигнал на равные части и обеспечить надёжную работу всех телевизоров.
Советы по монтажу ТВ-провода
В заключение, дадим несколько практических рекомендаций, которые помогут вам выполнить монтаж антенного провода качественно и с запасом прочности на будущее.
По возможности, прокладывайте антенный провод не в одном пучке с силовыми кабелями, а на расстоянии – лучше всего 30 см и больше. Так в провод попадёт минимум помех и сигнал не ослабнет.
При количестве телевизоров 4 и больше применяйте разветвители со встроенным усилителем – так все телевизоры будут выдавать стабильную картинку даже при просадках, которые рано или поздно неизбежно появляются.
В частных домах с отдельной антенной, применяйте разветвители с проходом питания – они не препятствуют напряжению 12 Вольт проходить от блока питания к антенне, внутри которой установлена плата усилителя.
Если предполагается замуровывать антенный провод в стяжку или штробу, прячьте его в гофру
(например, чёрную ПНД) – так изоляция провода прослужит долгие годы. Нелишним также будет использовать качественный провод – CAVEL или другой европейский, так как замена замурованного провода в дальнейшем будет крайне проблематичной.
Размещайте разветвители и все места, где антенный провод соединяется так, чтобы к ним был доступ – практика показывает, что проблемы и неисправности возникают именно в этих местах.
Спасибо, что дочитали – сохраните эту статью на память и удачного вам монтажа!
