Монтаж канализации - трубы, фитинги и главные правила

Мало кто будет спорить, что надёжная канализация это один из ключевых аспектов в строительстве комфортного жилья. Мы расскажем, как правильно спроектировать, закупить и смонтировать систему канализации для частного дома или небольшого коммерческого строения – это интересно и пригодится всем, так что читайте до конца!

Проектирование канализации и выбор материалов

Главные задачи, которые нужно решить монтажом системы канализации это:

• отвод стоков, образующихся в процессе эксплуатации здания;

• обеспечение комфорта людей;

• соблюдение экологических норм и правил.

Первое, с чем нужно определиться – будет ли система отвода соединяться с централизованной канализацией, либо вы будете использовать отдельный септик для обеззараживания. От этого зависит, куда нужно выводить главную трубу и как нужно оснащать её окончание – иногда трубы либо отверстия под их проход нужно предусмотреть в фундаменте до его заливки.

После этого нужно, отталкиваясь от чертежа помещений и других коммуникаций, которые будут в нём прокладываться, выяснить, можно ли будет использовать систему с гравитационным напором и трубами диаметром 110 мм, либо места для них нет, и придётся использовать более тонкие трубы на 50 и 40 совместно со специальным насосом. Предпочтительно использовать систему с самотёком, так как она надёжнее и дешевле, но возможность её применить есть далеко не всегда.

Для помещений с двумя и больше этажами нужно будет выбрать место, где установить трубу стояка на 110 мм, от которой на каждом этаже будут расходиться горизонтальные трубы. Как правило, её совмещают со стояком вентиляции и прячут в общем коробе. В стояке нужно предусмотреть так называемые ревизии – фитинги с лючками, с помощью которых впоследствии можно будет получать доступ к трубе для прочистки и поиска утечек.

Отметьте на схеме все точки, которые потребуют водоотвода:

• унитазы;
• ванные, раковины и мойки;
• места установки стиральных и посудомоечных машин;
• точки, куда будет выводиться конденсат от кондиционера.

Все эти точки должны снабжаться отдельными трубами канализации – обычно применяются трубы диаметром 50 и 40 мм, но в случаях, когда требуется совмещение с узкими пространствами, можно использовать трубу 32 мм, при условии, что она прокладывается на расстояние не больше 2-3 метров. Старайтесь избегать длинных участков, к которым присоединяется большое число приборов – лучше использовать схему «звезда», где трубы сходятся в одной точке.

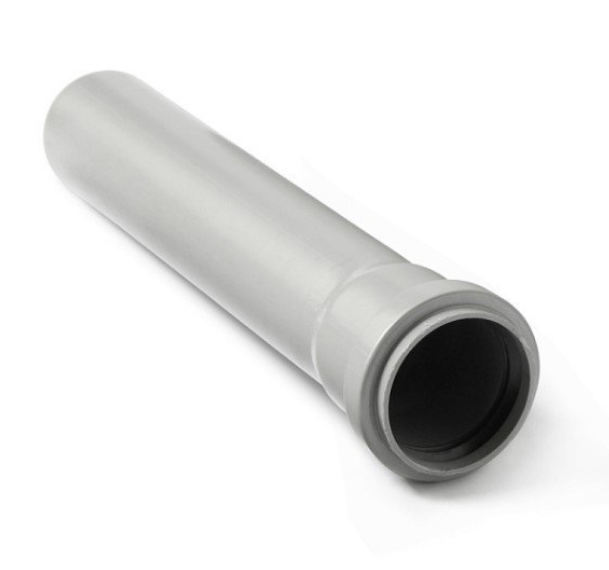

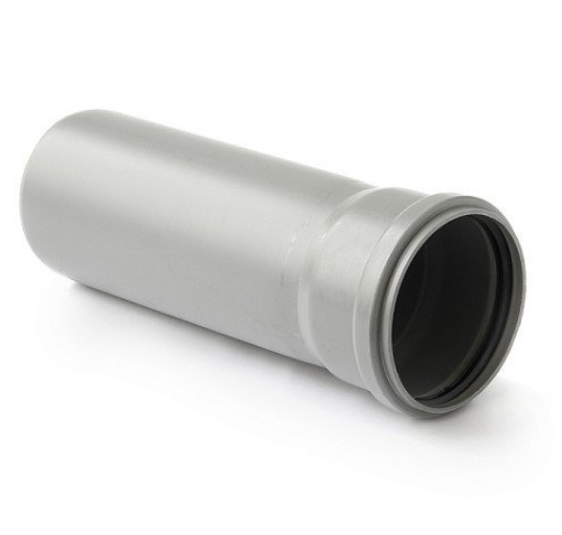

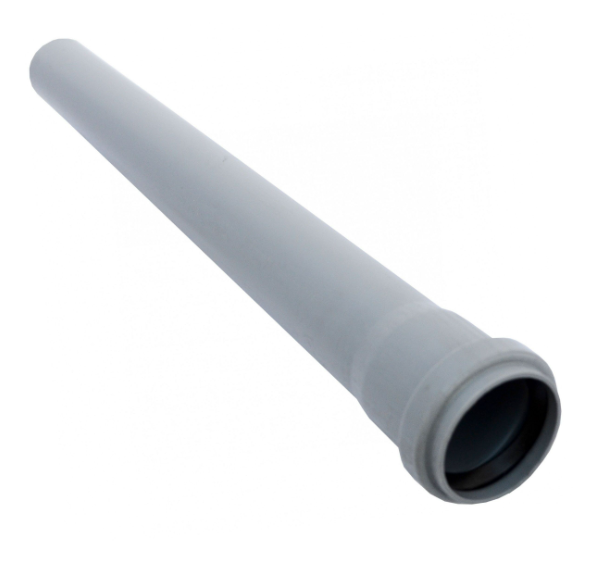

Труба ПП для внутренней канализации 50x150 PRO AQUA Comfort	Труба ПП для внутренней канализации 40x150 PRO AQUA Comfort	Труба ПП для внутренней канализации 110x150 PRO AQUA Comfort

Монтаж внутренней канализации

Для монтажа внутренней канализации применяются трубы из полипропилена. В отличие от водопроводных труб, а также труб для отопления, они не предназначены для работы под давлением или с высокой температурой, поэтому для других целей их применять нельзя. Стандартные диаметры пластиковых канализационных труб для бытовой разводки это 32, 40, 50 и 110 мм. Они поставляются готовыми отрезками, длина которых варьируется от 0,15 м до 3 м. При необходимости собрать определённую длину участка канализации, конечный фитинг подрезается до нужной величины. Повороты и разветвления труб осуществляются с помощью разнообразных фитингов:

• отводы (углы) разного диаметра и угла поворота – от 15 до 97,5 градусов;
• тройники – «прямые» с углом отвода 87,5 или «косые» с углом 45 градусов;
• крестовины, когда из одной точки нужно вывести не две, а три трубы – одноплоскостные и двухплоскостные;
• заглушки и многое другое.

При сборке, трубы и фитинги соединяются посредством раструба с резиновым кольцом, которые есть на любой трубе и фитинге. Гладкая ответная часть вставляется в раструб, который желательно смазать силиконовой смазкой – на этом соединение окончено, всё выполняется руками, без специальных инструментов.

При сборке системы без насоса, трубы должны иметь уклон, благодаря которому сточные воды будут стекать в центральную трубу. Для трубы диаметром 110 мм он должен быть равен 2 см на 1 метр длины, а для труб 50/40 мм – от 3 до 5 см на 1 метр. При меньшем уклоне сточные воды будут задерживаться, а при большем, из-за высокой скорости течения, а трубе будет скапливаться ил и песок.

Монтаж наружной канализации

Трубы для наружной канализации, то есть для уличной прокладки, отличаются от обычных внутренних труб – они выполняются из ПВХ со специальными добавками и имеют оранжевый цвет. Их монтаж аналогичен монтажу внутренней канализации, однако нужно учитывать, что во избежание промерзания в зимний период, их нужно прокладывать под землёй ниже глубины промерзания (1,5 м и глубже). В тех условиях, когда выкопать настолько глубокую траншею не получается, либо для подъёмов и спусков, трубу нужно будет поместить в теплоизоляцию и снабдить нагревательным кабелем, например саморегулирующимся.

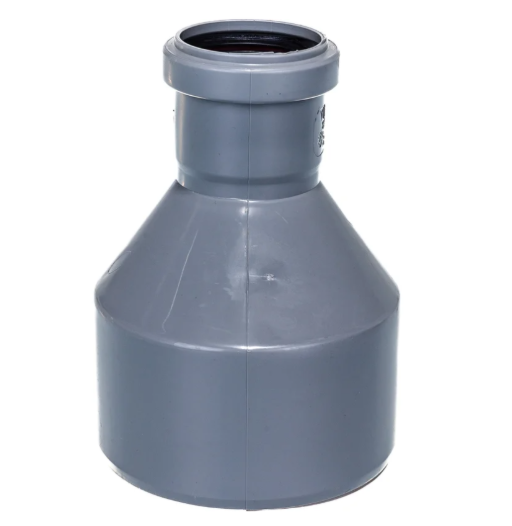

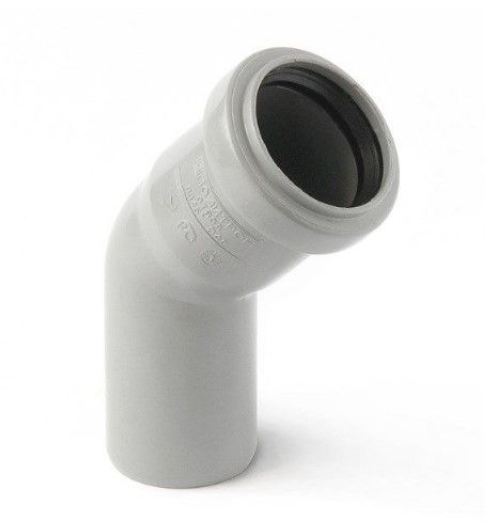

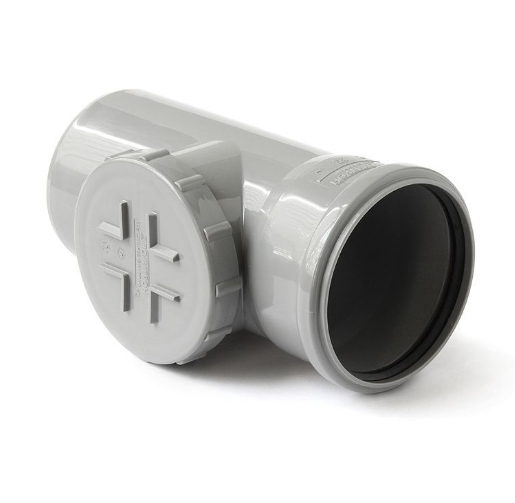

Отвод ПП 50x45 PRO AQUA Comfort	Переход ПП эксцентрический 110/50 PRO AQUA Comfort	Ревизия ПП с крышкой 50 PRO AQUA Comfort

Организация септика

В том случае, когда канализация вашего дома не может быть подключена к централизованной системе водоотвода, вам понадобится автономное очистное сооружение. Традиционная в российских деревнях выгребная яма имеет ряд недостатков. Выгребная яма требует периодической (год-два) очистки, возле неё будет неприятно пахнуть, а для того, чтобы согласовать её сооружение с правилами (СанПиН 42-128-4690-88), придётся потрудиться – например, расстояние от ямы до скважины или колодца не должно быть меньше 50 метров, что невыполнимо для участков небольшого размера. Безопаснее и надёжнее соорудить современный септик.

Септик представляет собой герметичный объём, внутри которого расположены несколько камер, последовательно очищающих сточные воды до состояния технической воды, которую можно без опасности сливать в грунт. Как правило, они продаются готовым комплектом, рассчитанным на число людей, постоянно проживающих в доме, что упрощает его выбор. Нужно отличать герметичный септик или станцию биологической очистки от самодельных конструкций на основе трёх колодцев – к ним предъявляются те же требования, что и к выгребной яме.

Частые ошибки и советы при монтаже

При монтаже канализации избегайте резких поворотов на 90 градусов – они провоцируют засоры. Лучше использовать плавные углы, собранные из отводов на 45 или 30 градусов. При прокладке канализации в спальне, даже внутри короба, шум стоков будет мешать отдыху – в этом случае лучше применять не дешёвые однослойные трубы, а специальные малошумные, с двойной стенкой. В том случае, когда соорудить фановый стояк, служащий «подсосом» воздуха для системы не получается, например нет доступа к крыше дома, нужно снабдить главную трубу так называемым вакуумным клапаном – при необходимости подсоса он откроется, а затем закроется, чтобы не выпускать неприятный запах из системы.

Спасибо, что дочитали – надёжной канализации и комфортного дома!
