Модульное заземление: преимущества, как его монтировать и советы

Заземление это основа безопасной электрики. В частном доме сооружение заземления полностью ложится на плечи владельца дома и строительных фирм. Как смонтировать простое и надёжное заземление без лишних сварочных и земляных работ – читайте в статье дальше!

Преимущества глубинного заземления над классическим

В отличие от классического заземления, на основе нескольких стальных уголков, соединённых сваркой, модульное заземление спроектировано на основе принципа глубинного погружения. Дело в том, что почва или грунт, которые должны проводить
электричество имеют разное сопротивление в зависимости от глубины погружения. Например, зимой, при промерзании почвы, эффективное заземление начинает работать на глубине метр или больше.

Глубинное заземление работает таким образом, что большая часть его длины круглогодично и эффективно распределяет электроэнергию, что даёт несколько важных преимуществ:

• вместо 3-4 электродов достаточно вкопать один – но длинный;
• отпадает нужда в сварочном аппарате – монтаж производится болтовым зажимом;
• при необходимости улучшить сопротивление заземления, достаточно докупить штырь и добавить его к общей модульной конструкции.

Как устроено и как монтируется модульное глубинное заземление?

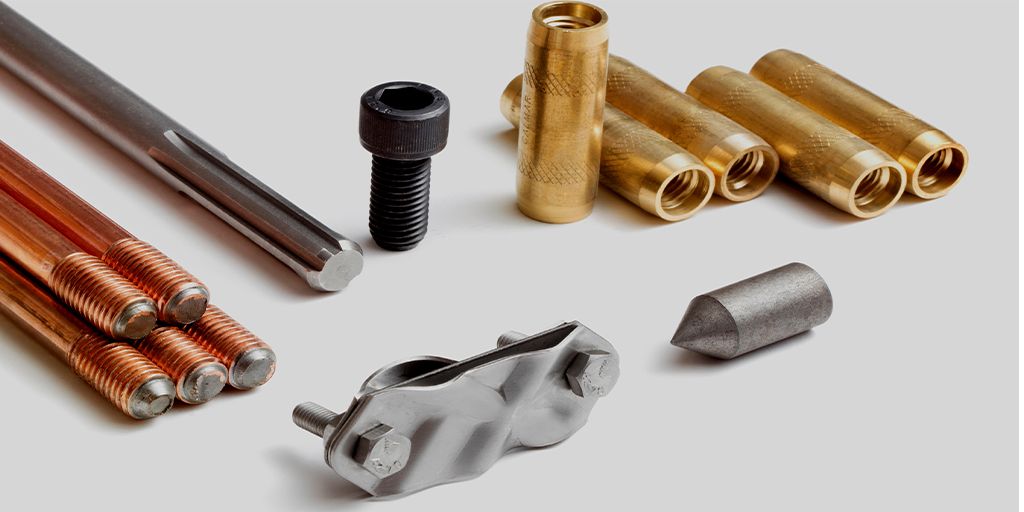

В конструкцию модульного заземления входят:

• стальные штыри длиной 1,2 или 1,5 метра, чёрные, оцинкованные или покрытые слоем меди;
• муфты, необходимые для соединения штырей в единое целое;
• стартовый наконечник – острие для лёгкого вхождения штырей в землю;
• удароприёмная головка, которая воспринимает удары молота или перфоратора, после чего передаёт их на штыри;
• болтовой пластинчатый зажим для соединения штырей с проводом заземления, после окончания монтажа;
• резиновая изолента для герметизации соединения и токопроводящая паста для уменьшения сопротивления между проводом, зажимом и штырём заземления.

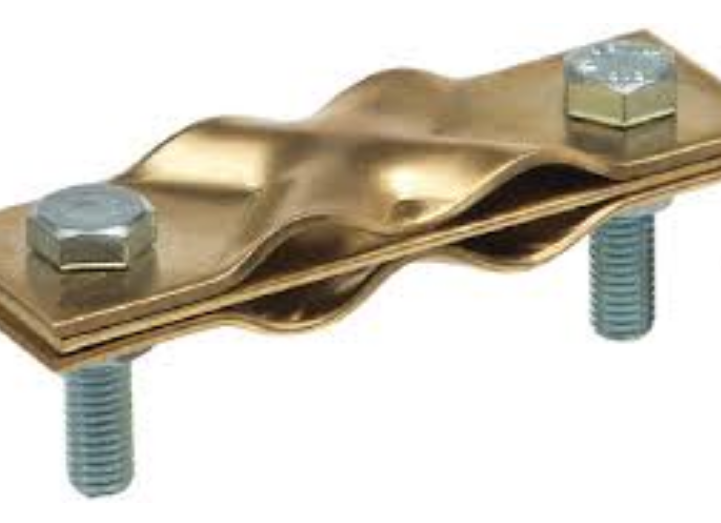

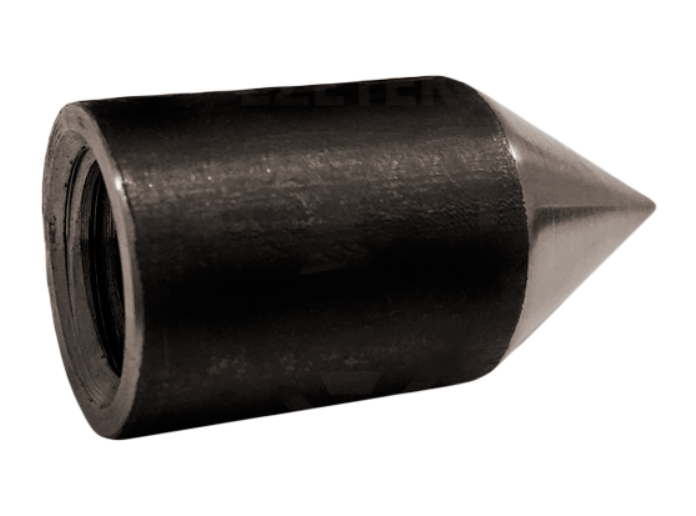

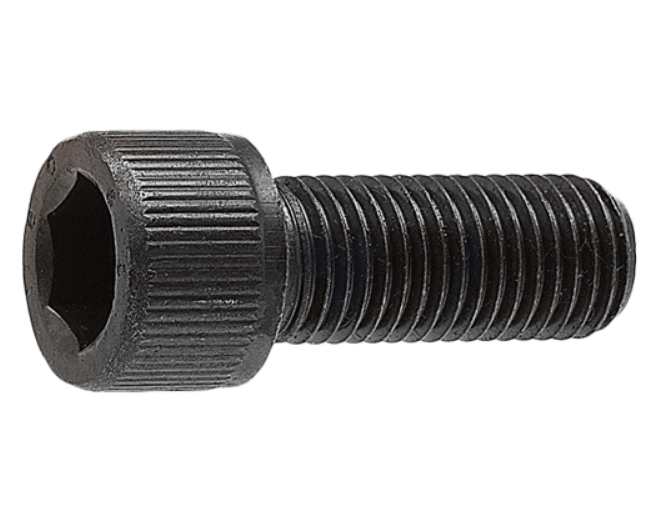

Головка удароприемная 16мм сталь EZETEK	Зажим заземления 3/4 стержень-полоса/пруток диагональный латунь EZETEK	Наконечник стартовый 16мм сталь EZETEK

Для монтажа модульного заземления нужно выбрать подходящее место – обычно недалеко от наружной стены дома. После этого, для облегчения работы, нужно обильно смочить место погружения водой. После этого, на первый штырь через муфту надевают стартовый наконечник с одной стороны и удароприёмную головку – с другой. Слегка погрузите штырь в землю и сильными, направленными вертикально вниз ударами молота забейте первую секцию заземления. После этого выверните удароприёмную головку и вкрутите на её место следующий штырь – на другой его конец удароприёмную головку и продолжайте забивать систему.

После того, как последний штырь будет погружён в землю, его верхний конец нужно промазать токопроводящей пастой и надеть на него зажим для присоединения. Заведите в зажим провод заземления, который пойдёт в щиток и плотно затяните болты зажима. После этого нужно обернуть соединение специальной изолентой в комплекте и затем эту конструкцию можно закапывать.

Иногда, для обеспечения доступа к заземлению, например для его проверки, соединение не закапывают, а помещают в лючок из пластика, стойкого к подземной укладке, например в оранжевую муфту для канализации с заглушкой сверху.

Практика показывает, что в 95% случаев модульное заземление обеспечивает требуемое сопротивление без каких-либо дополнительных мероприятий. Необходимо замерить сопротивление специальным прибором – оно не должно быть выше 30 Ом.

Спасибо, что дочитали – удачного вам монтажа и безопасного электричества!

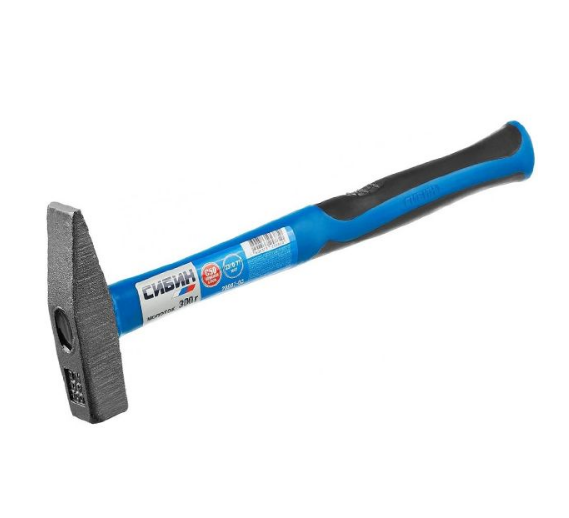

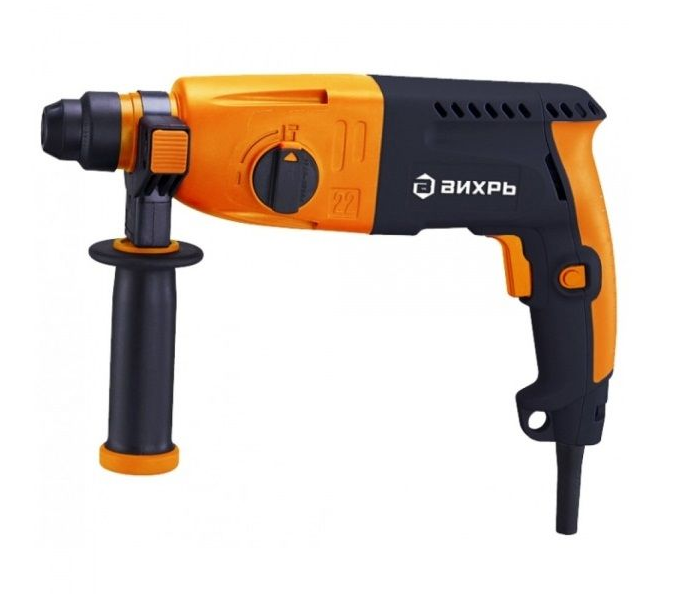

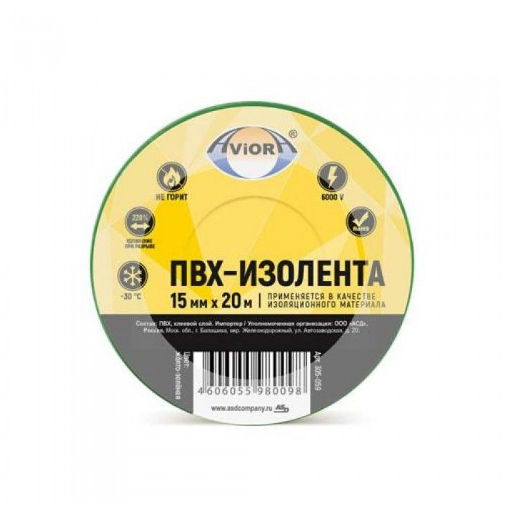

Изолента ПВХ 15ммх20м (желто-зеленая) AVIORA	Перфоратор SDS-plus П-650К 650Вт (2.6J) чемодан ВИХРЬ (72/3/5)	Молоток слесарный 0.3кг фиберглассовая рукоятка 20047-03 СИБИН
