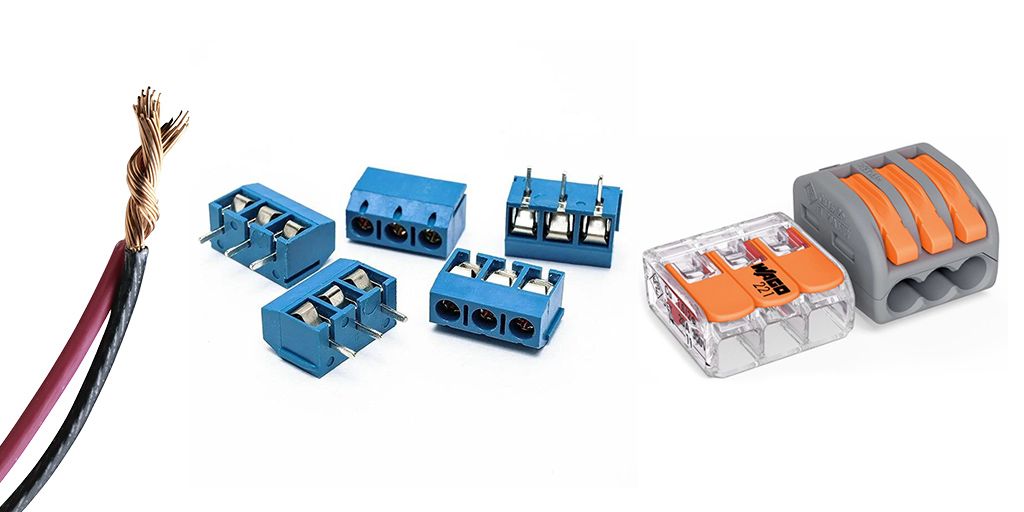

Клеммы ВАГО, винтовые блоки и другое – как соединить провода надёжно и по правилам

Большинство неисправностей в электрике связаны с плохими контактами. Это и перегрев и обрыв цепи и даже возгорания. Как соединить провода надёжно и на много лет – разберёмся дальше, читайте до конца!

От чего зависит надёжность контакта?

Качество контакта определяется переходным сопротивлением: чем оно ниже, тем контакт лучше. Кроме сопротивления, имеет значение долговечность контакта – некоторые соединения сохраняют качество долгие годы без вмешательства, а другие нужно обслуживать.
Для уменьшения переходного сопротивления, между контактными поверхностями не должно быть грязи и плёнки окиси. Поверхности должны плотно прилегать друг к другу и сохранять давление на долгий срок, даже при постоянном нагреве и охлаждении. Отталкиваясь от этих принципов, разберём основные способы соединения.

Скрутка

Классический способ, но в настоящее время он почти не применяется. Причины – недостатки этого способа, а именно:

• необходимость формирования длинных концов провода – лишний расход кабеля;
• нестабильность контакта, который со временем ослабевает;
• зависимость от опыта электрика: без нужно квалификации скрутка получится ненадёжной.

Винтовые клеммы

Винтовые клеммы это самый частый способ соединения. Они позволяют соединить провода любого сечения – от 0,5 до 120 квадрат и больше. Можно контролировать степень прижатия жил усилием вкручивания, и, даже если жилы будут не новые – гнутые и покрытые окисью, винтовой зажим соединит их без проблем.
Минусов два – разобрать соединение без отвёртки нельзя, а также трудно соединять пучок проводов вместе. Винтовые клеммы лучше всего подходят для наращивания кабеля, когда число входящих жил равно числу выходящих. И второе – винтовые клеммы нужно периодически подтягивать, лучше всего раз в полгода, иначе они ослабевают и начинают греться.

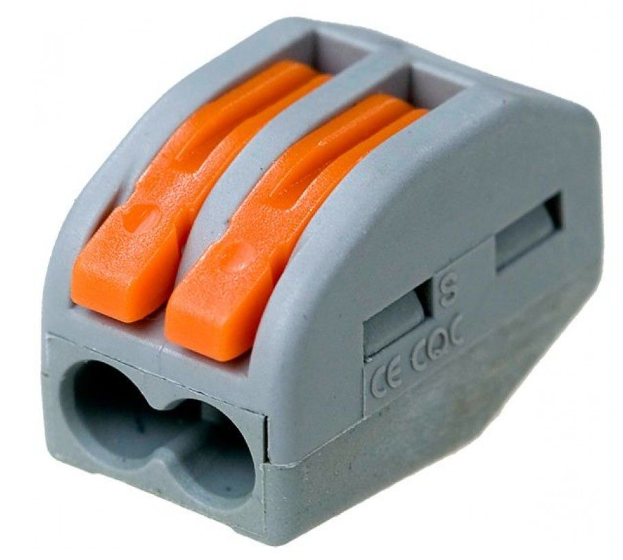

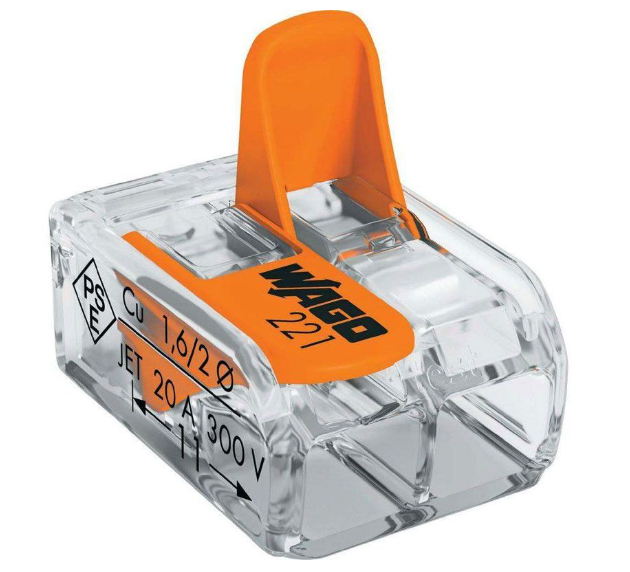

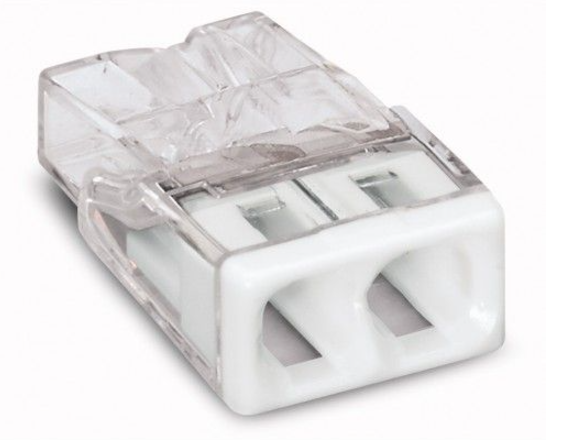

Клемма розеточная 2х2.5мм2 (без пасты) 2273-202 WAGO	Клемма розеточная 2х2.5мм2 222-412 WAGO	Клемма розеточная 2х4мм2 221-412 WAGO

Клеммы ВАГО (пружинные)

Клеммы с самозажимными контактами на пружине очень популярны в Европе и доступны у нас. Самый известный бренд таких клемм – немецкая WAGO (ВАГО). У них есть много преимуществ, как-то:

• быстрота монтажа – требуется только зачистка жил кабеля;
• возможность разбирать соединение без инструментов;
• долговечность без обслуживания;
• удобство соединения пучка проводов вместе.

Но есть и минусы – если жилы, которые нужно соединить покрыты окислами и неровные, что бывает при ремонте проводки, контакт в пружинной клемме может быть плохим и со временем клемма сгорит. Клемма ВАГО подходят только для чистых и прямых жил.
Существуют и более экзотические способы соединения – пайка, сварка, опрессовка, но их мы пока оставим за скобками, так как они требуют специального инструмента и специальных навыков.

Вывод – какой способ соединения лучше всего?

Для сравнительно слаботочных цепей, например освещения или низкого напряжения, вполне можно применять скрутку, главное проследить, чтобы она была надёжной. Для соединения кабелей на 2,5 квадрата и больше лучше применять винтовые клеммы – но помните, что их нужно обслуживать (протягивать). И, наконец, если вы монтируете свежий кабель, например, при сборке проводки «с нуля», отлично подойдут пружинные клеммы ВАГО – с ними электромонтаж будет быстрым и комфортным.
Спасибо, что дочитали – выбирайте способ соединения проводов, который подойдёт именно вам и удачного электромонтажа!
