Какой стабилизатор напряжения выбрать для частного дома

Вопросы безопасности домашней электросети и подключённого оборудования слишком важны, чтобы полагаться только на рекомендации консультанта. Даже базовое представление о технологиях выравнивания напряжения, видах стабилизаторов, их плюсах и минусах не будет лишним, если вы хотите решить проблему перепадов напряжения всерьез, надолго и без переплаты за стабилизатор. Итак, какой стабилизатор нужен для дома — локальный или общедомовой, трансформаторный или инверторный, релейный или электронный?

Все виды стабилизаторов выполняют две функции: при просадке напряжения доводят выходной ток до значения, максимально приближенного к 220 В, а при кратковременных резких скачках до 250 В и выше — размыкают цепь. Стабилизатор обеспечивает корректную работу автоматики газового котла, циркуляционного насоса и электронных узлов другой подключённой техники, когда напряжение в сети падает или выходит за пределы 230 В.

Какой стабилизатор вам нужен: локальный или общедомовой

Многие домовладельцы задумываются об установке стабилизатора после замены газового котла. Слабые магистральные линии и перегрузка обслуживающих подстанций — типичные проблемы в частном секторе. Зная это, сервисные организации настоятельно рекомендуют подключать газовый котёл к электросети через стабилизатор, иначе чувствительная управляющая электроника окажется в зоне риска.

Бытовые газовые котлы рассчитаны на питание от сети 220 – 230 В с погрешностью в пределах +/- 10%. При просадке напряжения в пределах 15-20% может произойти сбой настроек и нарушение рабочих режимов, при скачках напряжения есть риск повреждения платы программного блока — потребуется дорогой ремонт, который не покроет гарантия.

Насколько целесообразно подключать к стабилизатору только газовый котёл, зависит от параметров входного напряжения. Если измерения вольтметром показывают, что колебания напряжения незначительны, и речь идёт преимущественно о сохранении гарантии на котёл, можно сэкономить — проблема решается локальным стабилизатором мощностью от 0,4 кВт до 2 кВт.

Если напряжение периодически падает до 170 В и ниже — ситуация создаёт угрозу для всей техники в доме, вынуждая её работать с потерей мощности при повышенном тепловыделении. В таких случаях дороже, но безопаснее подключить один общедомовой стабилизатор: для квартиры есть смысл рассматривать стабилизаторы мощностью от 5 кВт, для дома — от 9 кВт (точный расчёт выполняется по мощности потребителей).

Подключить локальный стабилизатор не сложнее, чем сетевой фильтр: стабилизатор подключается к сети, в розетку на корпусе стабилизатора включается котёл. Общедомовые стабилизаторы обычно предусматривают клеммное подключение, которое должен выполнять специалист по электромонтажу. Стабилизатор потребляет энергию при работе в холостом режиме и даже работая без нагрузки, поэтому допускается только подключение после счётчика электроэнергии, другой вариант энергоснабжающая организация не согласует.

Трансформаторный или инверторный?

Все представленные в продаже стабилизаторы используют одну из двух технологий коррекции напряжения в сети — трансформаторную или двойного преобразования (инверторные стабилизаторы).

Трансформаторные стабилизаторы выполняют свою функцию за счет реле, электронных ключей (симисторов/тиристоров) или сервопривода с угольной щёткой. В зависимости от напряжения на входе, реле направляет входной ток через разные контуры обмотки трансформатора, чтобы обеспечить на выходе напряжение, максимально приближенное к 220 В. Чем больше обмоток у трансформатора, тем более плавно выравнивается напряжение. В среднем, погрешность на выходе составляет 2-10%. Время срабатывания в ответ на просадку или скачок напряжения — от 5 миллисекунд.
Инверторные стабилизаторы сначала преобразуют переменное напряжение в постоянное, а затем формируют эталонную синусоиду переменного тока 220 В. Это новое поколение стабилизаторов, которые работают без трансформаторов и коммутационных блоков. Входное напряжение корректируется мгновенно (в характеристиках буквально указывается 0 миллисекунд), погрешность напряжения на выходе не превышает 2%. Инверторные модели обеспечивают самый широкий диапазон регулировок — 90-310 В.

Технология двойного преобразования — шаг вперед в эволюции стабилизаторов, но говорить о её преимуществе всегда и везде было бы несправедливо. Сложная схемотехника и более жесткие режимы работы компонентов делают конструкцию более уязвимой, а срок службы электролитических конденсаторов, которые накапливают постоянный ток, ограничен (от 1000 часов). Для задач, которые не требуют регулировки напряжения с точностью до 2%, выбор электронных или релейных трансформаторных стабилизаторов более практичен с точки зрения баланса цены/качества.

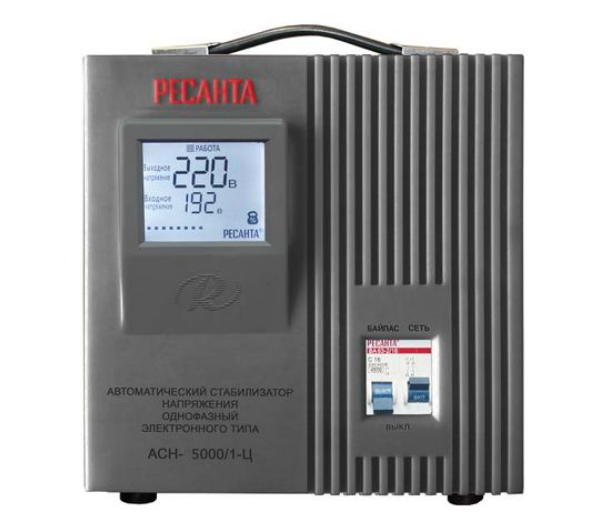

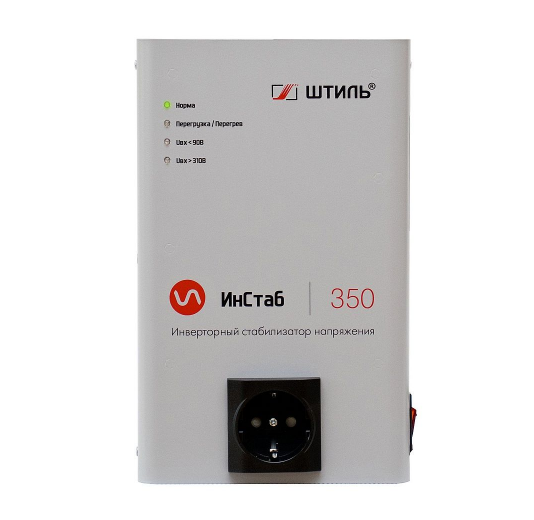

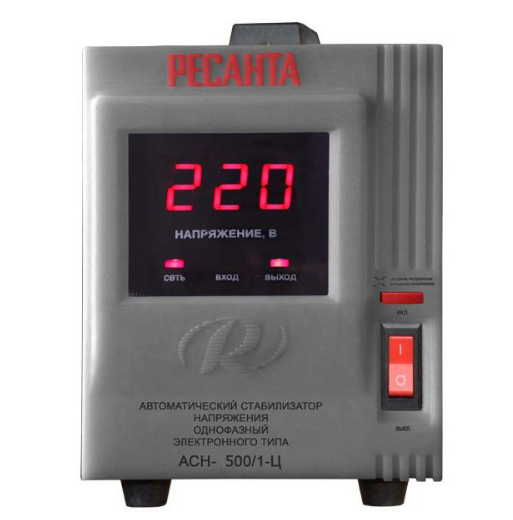

Стабилизатор АСН-500/1-Ц 140-260В 220±8% IP20 напольный РЕСАНТА Стабилизатор инверторный ИнСтаб IS 350 однофазный 90-310В 220±2% (0мс) IP20 настенный ШТИЛЬ Стабилизатор АСН-5000/1-Ц 140-260В 220±8% IP20 напольный РЕСАНТА

Релейные стабилизаторы напряжения

Самый распространённый тип трансформаторных стабилизаторов напряжения для котла. Напряжение корректируется ступенчато переключением реле между обмотками трансформатора. Если ступеней выравнивания (реле) меньше 12, регулировка может быть недостаточно плавной — иногда это можно заметить по миганию ламп накаливания. В конструкции релейных стабилизаторов минимум силовых компонентов — тороидальный трансформатор и реле, — они надёжны, не нуждаются в дополнительном обслуживании и контроле.

Преимущества

Минусы

  • Низкое потребление энергии на холостом ходу

  • Реле в герметичном корпусе исключает искрообразование (это принципиально важно при использовании с газовым котлом)

  • Широкий диапазон регулировок напряжения (110 – 260 В)

  • Компактные, подходят для котла и электроаппаратуры малой мощности в частном доме

  • Ступенчатая регулировка с искажением синусоиды выходного напряжения

  • Сравнительно большие допуски по точности регулировки (2-10%)

  • Чувствительны к перегрузке по мощности, не подходят для оборудования с высокими пусковыми токами

  • Реле — уязвимый элемент конструкции, могут «залипать», увеличивая погрешность регулировки

  • Звук работающего релейного стабилизатора может быть слышен в помещении


Электромеханические стабилизаторы напряжения

Электромеханические, или сервоприводные, стабилизаторы корректируют напряжение за счёт движения токосъемного графитового контакта (угольной щётки) по обмотке трансформатора. Когда напряжение в питающей сети отклоняется от нормы, электронная плата управления подаёт сигнал на сервопривод, отвечающий за перемещение контактной щётки для увеличения или уменьшения количества витков на вторичной обмотке трансформатора.

Преимущества

Минусы

  • Точность стабилизации +/- 2%

  • Плавная бесступенчатая регулировка

  • Не искажают синусоиду выходного напряжения

  • Высокий КПД (порядка 97%)

  • Доступная цена (электромеханические стабилизаторы дешевле релейных с сопоставимыми характеристиками)

  • Уступают релейным в скорости срабатывания

  • Возможен шум при работе сервопривода

  • Конструкция чувствительна к воздействию пыли и влаги, диапазон рабочих температур уже, чем у релейных стабилизаторов (+5 … +40 °C)

  • Со временем может потребоваться замена контактной щетки и обслуживание движущихся механизмов


Инверторные стабилизаторы напряжения

Технология двойного преобразования позволяет снабжать потребителей напряжением 220 В идеальной синусоидальной формы, независимо от искажений сети и просадок напряжения на входе. На сегодняшний день инверторные стабилизаторы обеспечивают наивысший уровень защиты оборудования в домашней электросети.

Преимущества

Минусы

  • Быстродействие 0 миллисекунд

  • Предельно низкая погрешность +/- 2%

  • Максимально возможный диапазон регулировок напряжения (90 – 310 В)

  • Фильтрация высокочастотных помех

  • Бестрансформаторная технология позволяет выпускать стабилизаторы высокой мощности с более компактными габаритами

  • Сравнительно высокая цена

  • Более высокое энергопотребление

  • Меньше гарантийный срок

Большинство релейных и электронных стабилизаторов предназначены для работы в сетях с напряжением от 160 В. Если просадки в сети периодически опускаются ниже этого значения, стоит рассмотреть покупку инверторного стабилизатора.
