Как спроектировать домашнюю проводку: основные правила и хитрости

Домашняя электропроводка проще промышленной, но и здесь не лишним будет подготовиться: хорошая подготовка сберегает массу усилий и экономит ваши материалы. Мы расскажем, что нужно учесть, чтобы ремонт и строительство прошли гладко и не создали головной боли – читайте до конца!

Подготовка: рисуем эскиз и продумываем расстановку изделий

Прежде чем начинать электромонтаж или его разметку, нужно определить, что вам нужно от электрики. Минимальный набор опций это розетки, выключатели, светильники. Но сверх этого могут понадобиться отдельные линии на электроплиту и кондиционер, система умного дома с разнообразными датчиками, тёплый пол, управление системой отопления и так далее. Всё это нужно выписать на лист бумаги и подумать, как все элементы, которые вам нужны, будут физически размещаться в пространстве вашего жилья.

Нужно учесть все факторы, которые повлияют на удобство эксплуатации и ремонтопригодность электрики – после монтажа перенести розетки, выключатели и другие изделия будет крайне сложно. Как правило, привязка изделий осуществляется исходя из расположения систем отопления, вентиляции, а также мебели. Розетки с выключателями нужно расположить в удобных местах, светильники исходя из оптимального освещения помещений, а элементы дистанционного управления и умного дома в соответствии с инструкциями на эти приборы.

После того, как вы определитесь, распечатайте план вашего дома или квартире на большом листе, не меньше, чем формата А3 – а лучше сделайте пять копий этого плана. На этом плане нужно нанести все розетки, выключатели, светильники, приборы мощнее 1 кВт и элементы системы «умный дом». Не обязательно пользоваться профессиональными обозначениями – главное сделайте так, чтобы вам самим было понятно, что и где должно находиться.

Не торопитесь переходить к следующему шагу – дайте хотя бы день, чтобы вы до конца поняли, как расположить все элементы проводки. Часто бывает, что уже на следующий день приходят новые идеи и предыдущий план требует исправления.

Установка электрощитка – выбираем лучшее место

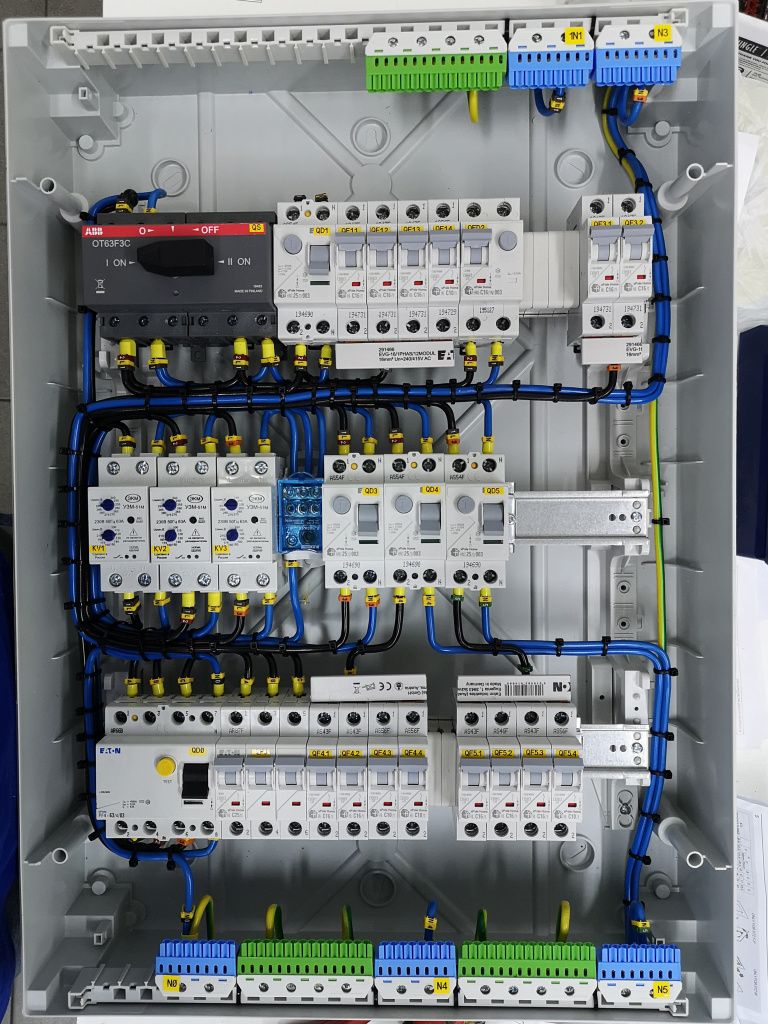

После того, как ассортимент и расположение электротехнических изделий точно установлены, нужно решить, где будет располагаться щиток с автоматами и прочими устройствами управления и защиты. Электрощиток это сердце электропроводки, поэтому его расположение влияет на сложность и общую длину всех кабелей.

В промышленности, распределительный щит устанавливается так, чтобы расстояние до него от большинства кабелей было кратчайшим – в центре нагрузок, который вычисляется по определённой формуле. В случае дома, квартиры или офиса нет нужды прибегать к сложным расчётам. Найдите место, где к щитку будет обеспечен постоянный доступ, а разводка кабелей не станет головной болью. Классическое место щитка – у входа, но никто не запрещает установить его в комнате или на кухне – главное, чтобы он не был загорожен мебелью, а трубы водопровода и отопления (как и сырые места) не находились с ним в опасной близости.

Сечение и количество кабельных линий – основные правила

Для выбора кабеля правильного сечения, нужно придерживаться следующих правил (речь, разумеется, о медных жилах):

• сечение кабеля, который прокладывается скрыто, не должно быть меньше 1,5 квадрат – соответственно, для линий освещения нужно прокладывать кабель 3х1,5 (3 жилы на 1,5 квадрата);
• для присоединения стандартных штепсельных розеток нужно применять кабель 3х2,5;
• для приборов мощностью до 8 кВт (электроплиты, водонагреватели) понадобится кабель 3х6;
• для трёхфазных приборов, например электрокотлов или электроплит нужно проложить кабель 5х4 квадрата.

Кроме сечения жил, нужно подумать о том, на какие группы разделить проводку. В советских квартирах и домах царствовал строгий минимализм: вся проводка выполнялась на 2 или 3 (с электроплитой) линии, причём светильники и розетки часто присоединялись к одному кабелю. В наше время нужды в такой жёсткой экономии нет, поэтому все приборы присоединяются группами. Типичное разделение проводки в небольшом доме или квартире выполняется так:

• две группы розеток для кухни;
• освещение кухни;
• группа розеток жилых комнат и коридора;
• освещение жилых комнат с коридором;
• электроснабжение ванной комнаты;
• уличные розетки (для частного дома);
• уличное освещение (для частного дома).

Сборку и компоновку щитка в этой статье мы оставим за скобками – это отдельная и большая тема.

Кабельный журнал – считаем, сколько нужно кабеля, гофры и кабель-каналов

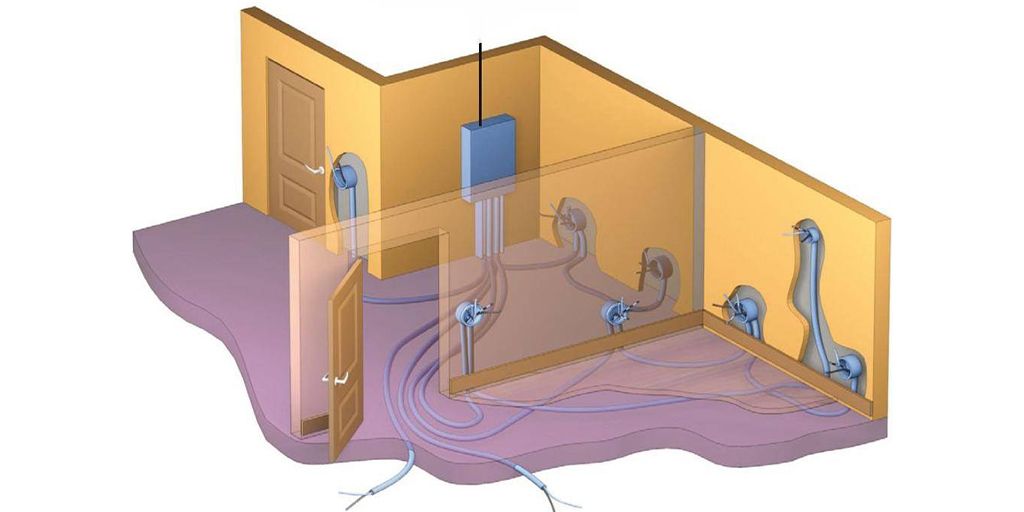

Если говорить без сложностей, то кабельный журнал это таблица, в которой слева перечислены кабельные линии по назначению, а справа – их длина в метрах. Для того, чтобы составить такой документ, а сделать это нужно – вам пригодится ваш эскиз, на котором отмечены розетки, выключатели и прочее. Нарисуйте линии от щитка до всех потребителей, стараясь, чтобы пересечений с другими кабелями и трубами было минимальное число. Затем, пользуясь масштабом вашего эскиза, запишите длину каждого непрерывного отрезка кабеля и запишите все получившиеся куски в один список.

После этого останется просуммировать все отрезки и вы получите нужную длину кабеля, которую необходимо приобрести. Разумеется, нужно оставлять запас – идеально, если общая длина получится кратной 50 или 100 метров, так можно приобрести кабель со скидкой – а его метраж будет выверен точнее, чем при ручной нарезке в магазине.

Длина труб, внутри которых будет проходить кабель, примерно равна длине кабелей. Здесь нужно учесть нужный диаметр трубы – чтобы потом не мучиться с протяжкой толстого кабеля через тонкую гофру. Значительно сэкономить (на времени, не на деньгах) можно, если купить кабель, затянутый в гофру уже на заводе – вам останется лишь размотать и закрепить готовую кабельную линию.

Что нужно учесть для проводки – хитрости электриков

При планировании установки розеток, нужно предусмотреть запас – как минимум на одну розетку в каждом блоке. В кухонном блоке над столешницей нужно смонтировать не меньше 4 розеток, а лучше – 5 или 6. Разумеется, для каждого стационарного прибора – стиральной машины, посудомойки, водонагревателя, кондиционера, нужно предусмотреть отдельную розетку на расстоянии не больше полуметра от прибора.

Выключатели бывают как простые, так и проходные – для включения света с двух мест. Как правило, эти выключатели устанавливают на лестнице, в длинном коридоре или помещении большой площади, где свет нужно включать не только при входе, но и внутри. Для таких выключателей нужно проложить не двух-, а трёх или даже четырёхжильный кабель, что обязательно нужно продумать заранее.

При монтаже светодиодной подсветки нужно продумать, где будут размещаться блоки питания для светодиодной ленты – они имеют достаточно большие размеры, и для них нужно обеспечить свободное пространство, чтобы они хорошо вентилировались. В последнее время блоки питания для светодиодных лент всё чаще размещают в щитке, рядом с автоматами, поэтому для лент нужно спланировать отдельные кабельные линии увеличенного сечения – 2,5 квадрата, чтобы избежать падения напряжения.

Спасибо, что дочитали – надёжной вам проводки и комфортного электричества!
