Гидроудар – что это, и как защититься от скачков давления в трубах

Гидравлический удар или коротко гидроудар это явление, которое иногда возникает в трубопроводах с жидкостью и может привести к повреждению, как труб, так и запорной арматуры, фитингов и других сантехнических устройств. Мы расскажем про это опасное явление и о том, как защититься от него в быту – читайте до конца!

Откуда берётся гидроудар и чем он опасен?

Гидроудар это резкое повышение давления в трубопроводе, которое распространяется с очень большой скоростью и может приводить к многократному повышению давления за очень короткое время, например до 20 бар за 2 сек. Как правило, он возникает в результате нештатной работы сантехнического оборудования, либо в результате неисправности, например, насоса или обратного клапана. В правильно спроектированной и собранной системе водопровода гидроудар возникает достаточно редко, но предусмотреть его появление необходимо, так как даже однократный гидроудар может полностью вывести вашу сантехнику из строя, что приведёт к необходимости дорогостоящего и сложного ремонта.

Как правило, из-за гидроудара возникают продольные трещины в трубах, а чувствительное оборудование, например картриджи в смесителях или клапаны в стиральной и посудомоечной машине, выходят из строя и требуют замены. В некоторых случаях повышение давления настолько велико, что лопаются корпусы смесителей, особенно сделанных из силумина или тонкой стали. Но и относительно слабые скачки давления неблагоприятно действуют на водопроводное оборудование, вызывая образование накопленных микроповреждений. Как защититься от этого явления – давайте разберёмся!

Редуктор давления 1/2" с давлением на выходе 1…6 бар с подсоединением для манометра 1/4 AQUASFERA 2002-01	Редуктор давления 1/2" мембранный 1-7 бар с выходом под манометр 1/4 SantechSystems	Фильтр 10 мкм с редуктором 1.5 - 6 бар на холодную воду DN15 FR06-1/2C Хит Комплект

Защита от гидроудара в квартире

Для внутриквартирного водопровода список доступных защитных мер сводится к установке либо клапана защиты от гидроудара, либо регулятора давления. И то и другое устройство блокируют скачок давления, не пропуская его в ваши трубы. Отличие состоит в том, что регулятор давления дополнительно снижает давление, продлевая срок службы ваших труб и агрегатов, а клапан защиты срабатывает только при гидроударе.

Регуляторы давления (редукторы давления) бывают нескольких разновидностей:

• поршневой прямого действия;

• мембранный прямого действия;

• регулятор-фильтр.

Поршневой регулятор давления устроен проще всего – он состоит из камеры с проходом воды и подпружиненного поршня. Регулируя силу сжатия пружины можно настраивать давление, которое регулятор будет пропускать на выход. Это самые недорогие модели регуляторов, однако, из-за изменения упругости пружины со временем, они требуют периодической подстройки и в целом служат не так долго, как мембранные модели. Предельное давление на выходе такого устройства обычно не превышает 5 бар, а входное должно быть не больше 16 бар. Из-за склонности поршневого регулятора к засорам, перед ним обязательно должен устанавливаться фильтр грубой очистки.

Мембранный регулятор устроен сложнее. Его основным рабочим элементом является прочная мембрана из резины EDPM. Мембрана отделяет входное давление от выходного и является саморегулирующимся устройством – при превышении входного давления выше нормы, мембрана перекрывает часть выходного потока, снижая давление до установленного уровня. Выходное давление регулируется подпружиненным штоком, передающим давление на мембрану.

Мембранные регуляторы служат дольше поршневых (до 25 лет), точнее поддерживают нужное давление и не так зависят от чистоты воды. Недостатком данного типа регуляторов можно назвать высокую стоимость и большие габариты.

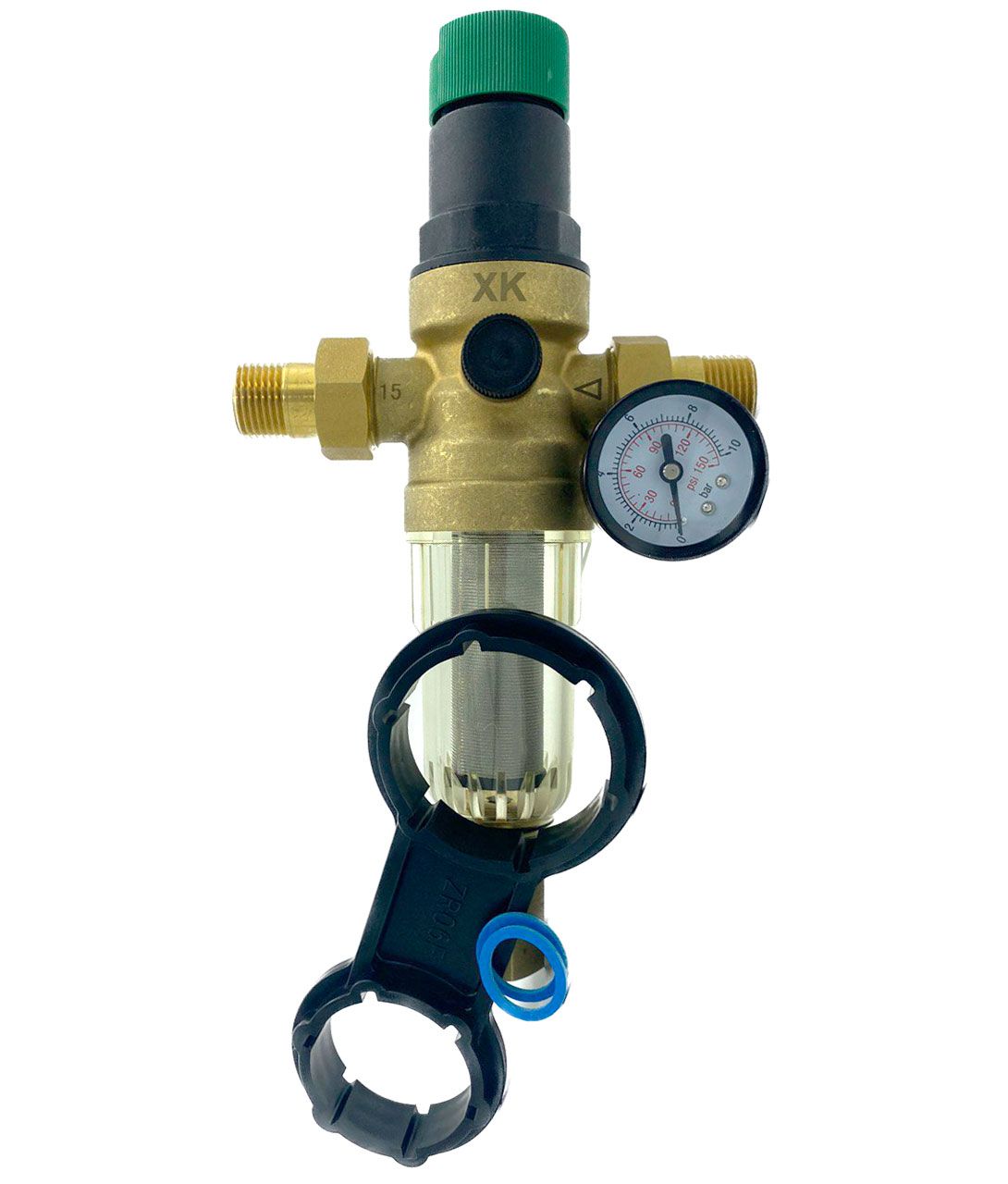

Регулятор-фильтр объединяет в одном корпусе регулятор давления поршневого типа и фильтр грубой очистки. Он позволит выполнить компактную сборку на вводе, что может быть нужно для небольшого пространства или для ограниченного бюджета. Недостатки такого решения – меньшая надёжность и необходимость при неисправности замены всего узла в целом.

Дополнительной защитой от гидроудара является установка вентилей вместо шаровых кранов на вводе. В том случае, когда давление воды в системе велико (10 бар и выше), резкое открытие шарового крана на подаче может спровоцировать скачок давления. Вентиль, который плавно открывает подачу, с гарантией позволит избежать гидроудара, однако он не так удобен в использовании – для открытия или закрытия, вместо простого поворота ручки, его придётся крутить несколькими оборотами.

Насос скважинный 3" H=60м V=25л/мин P=370Вт СН-60B ВИХРЬ	Гидроаккумулятор ГМ-24 Г для ХВС и ГВС 1" горизонтальный АКВАБРАЙТ	Труба PP-R RUBIS (стекловолокно) SDR 7.4 (PN20) ХВС ГВС отопление L=4м Дн-20х2.8мм PROAQUA

Защита от гидроудара в частном доме

В частном доме, где, как правило, система водопровода включает и насос, список защитных мер по предотвращению гидроудара шире. При проектировании водопровода не закладывайте слишком тонкие трубы – они не только увеличивают нагрузку на насос, но и намного хуже переносят скачки давления. Лучше всего применять трубы диаметром 20 мм и больше. Лучше использовать трубы с дополнительным армирующим слоем – например стекловолокном или алюминием – они более стойкие, чем трубы из простого пластика.

Насос может иметь систему плавного пуска, чтобы при включении не создавать скачки давления. Лучше всего использовать насос с инверторной системой регулирования оборотов. Насос данного типа непрерывно измеряет давление в системе и, при его снижении, включает электродвигатель, плавно наращивая число его оборотов. Соответственно, при превышении давления выше установленной цифры, насос снижает обороты, вплоть до полной остановки. Кроме защиты от скачков давления, такой агрегат ещё и экономит вам электроэнергию, которая при резких пусках электродвигателя расходуется неэффективно – главным образом на нагрев его обмоток.

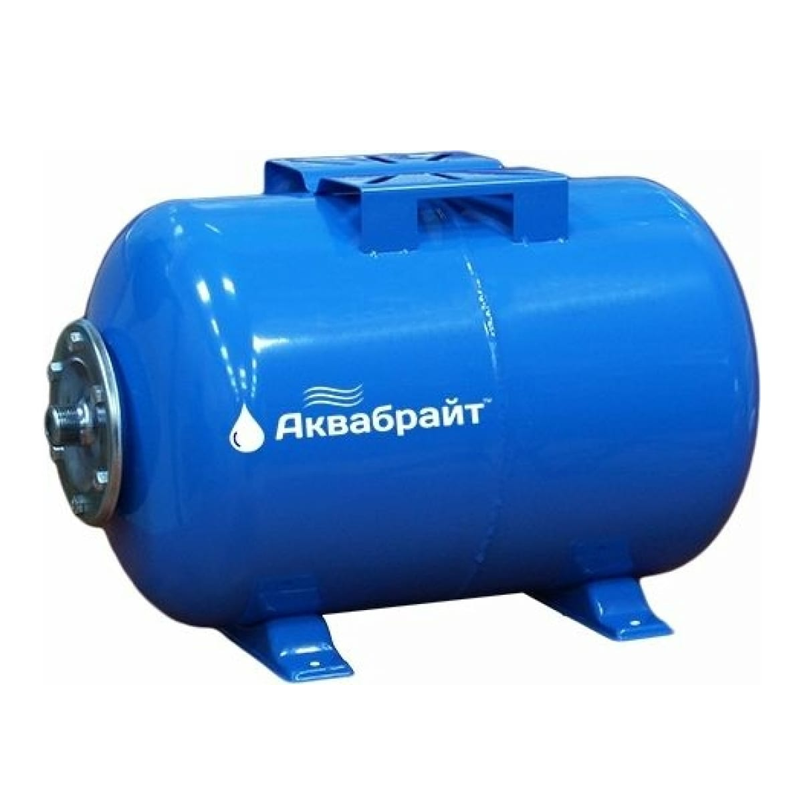

В системе может быть установлен гидроаккумулятор. Он поглощает скачки давления и гидроудары, за счёт встроенной в него резиновой мембраны. При использовании простого насоса с прямым пуском, гидроаккумулятор является обязательным – не только исходя из защиты от гидроудара, но для продления срока службы насоса, который, во избежание раннего выхода из строя, не должен включаться чаще 4 раз в час. Для дома, где проживает семья из четырёх человек, оптимальной является ёмкость гидроаккумулятора 100 литров, поэтому для него лучше заранее предусмотреть свободное место.

Спасибо, что дочитали – надёжного вам водопровода!
