- Гибкие провода: соединение и оконцевание - всё, что нужно знать про инструмент и наконечники
Гибкие провода: соединение и оконцевание - всё, что нужно знать про инструмент и наконечники
28.05.2024
![Гибкие провода: соединение и оконцевание - всё, что нужно знать про инструмент и наконечники Гибкие провода: соединение и оконцевание - всё, что нужно знать про инструмент и наконечники](/upload/resize_cache/iblock/e72/200_150_1/abu9abjo7r2v8y5gfhplnziqosax8nop.jpg)
В ассортименте электромонтажных изделий, в частности кабельно-проводниковой продукции имеется два основных типа изделий – гибкие, состоящие из многопроволочных жил и жёсткие с цельнотянутыми проводниками. Соединение гибких проводов, в отличие от цельнотянутых, требует особого подхода – их нужно оконцовывать, а также применять особые типы клемм. Именно об этом мы и поговорим в статье ниже – читайте до конца!
Почему гибкие провода нужно оконцовывать?
Необходимость оконцевания гибких жил вытекает из простого явления – при зажатии многопроволочного проводника, например в клемму автомата, жилки расползаются, из-за чего давление на каждую из них ослабевает, что ухудшает контакт. Дело усугубляется тем, что некоторые из жил оказываются не присоединёнными. В итоге, пусть и не сразу, но это соединение начнёт перегреваться, что повлечёт выход контакта из строя и даже возгорание.
При опрессовке (пайке, сварке), все жилки соединяются в монолит, равноценный цельнотянутой жиле, который можно смело присоединять к автомату, розетке и другим нужным приборам и изделиям.
Виды и назначение наконечников для гибкого провода
Наконечники для гибкого провода имеют достаточно большой ассортимент, но мы остановимся на тех, которые применяются широко и повсеместно.
Изолированные наконечники
Изолированные наконечники называются так потому, что у них имеется «юбка» в изоляции и опрессовывается именно она. Это фигурные наконечники разной формы, предназначенные для присоединения к определённым типам клемм – ножевым, втулочным или винтовым. Перечислим каждый из типов изолированных наконечников, с кратким описанием их конструкции и назначения.

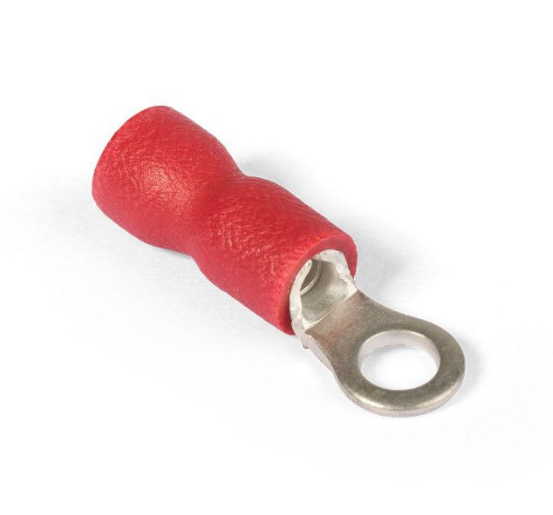

Наконечники НКИ имеют форму кольца с различным диаметром – от 3 до 10 мм. Они предназначены для присоединения проводов сечением от 0,75 до 6 квадратных миллиметров к винтовым клеммам в условиях, где важна защита от случайного выпадения наконечника, например при вибрации. Часто подобные наконечники применяются на транспорте, например в
электропоездах.

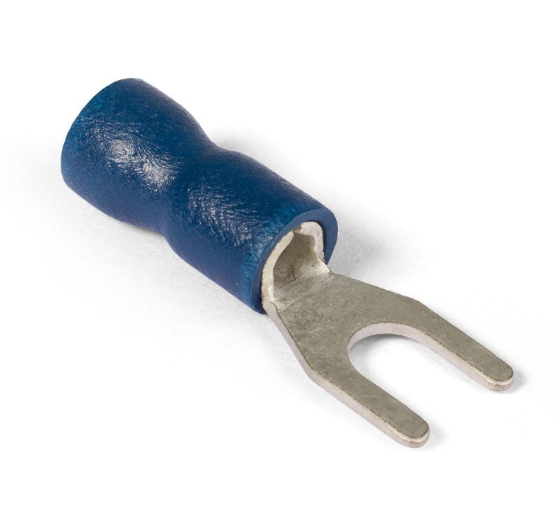

Наконечники НВИ выполнены в форме вилки – так же, как и НКИ они предназначены для различных диаметров винта, от 3 до 6 мм. Преимуществом данного типа наконечников является лёгкость отсоединения и присоединения проводов, что важно в тех частях оборудования, которые требуют периодической перестройки и наладки, например в оснастке производственных линий.
Наконечники НШПИ имеют рабочую форму штифта, то есть плоского вывода, который удобно зажимать в винтовых клеммах автоматов, УЗО и других электротехнических приборов. По назначению, наконечники НШПИ являются аналогами наконечников НШВИ, но, в отличие от штырьковых наконечников (о них мы расскажем ниже), один наконечник НШПИ может заменить три разновидности НШВИ, так как позволяет опрессовывать не определённое сечение, а диапазон сечений, например 0,75 – 1,5 кв. мм или 4 – 6 кв. мм. Это упрощает работу, облегчает хранение и подбор наконечников для предстоящей работы.
Разъёмы РПИ являются «особенными» наконечниками в том смысле, что работают только вместе. По называнию понятно, что их предполагается соединять и разъединять в процессе работы, без использования инструмента, то есть голыми руками. Это удобно для агрегатов и устройств, которые должны быстро разбираться и собираться, для увеличения ремонтопригодности. Самое частое их применение – в автомобильной проводке, отсюда и их бытовое название «автомобильные клеммы». Сам разъём состоит из двух деталей – РПИ-М (мама) и РПИ-П (папа). Они предназначены для сечений проводов от 0,75 до 6 квадрат.
Ко всем изолированным наконечникам применяется единая система цветовой маркировки:
- красный цвет – сечение от 0,75 до 1,5 кв. мм;
- синий цвет – сечение от 1,5 до 2,5 кв. мм;
- жёлтый цвет – сечение от 4 до 6 кв. мм.
По этим цветам очень удобно определять, какой губкой клещей их опрессовывать – см. ниже.
Неизолированные тонкостенные наконечники
В отличие от изолированных наконечников, неизолированные опрессовываются в той части, которая не покрыта изоляцией. Они делятся на тонкостенные и толстостенные.

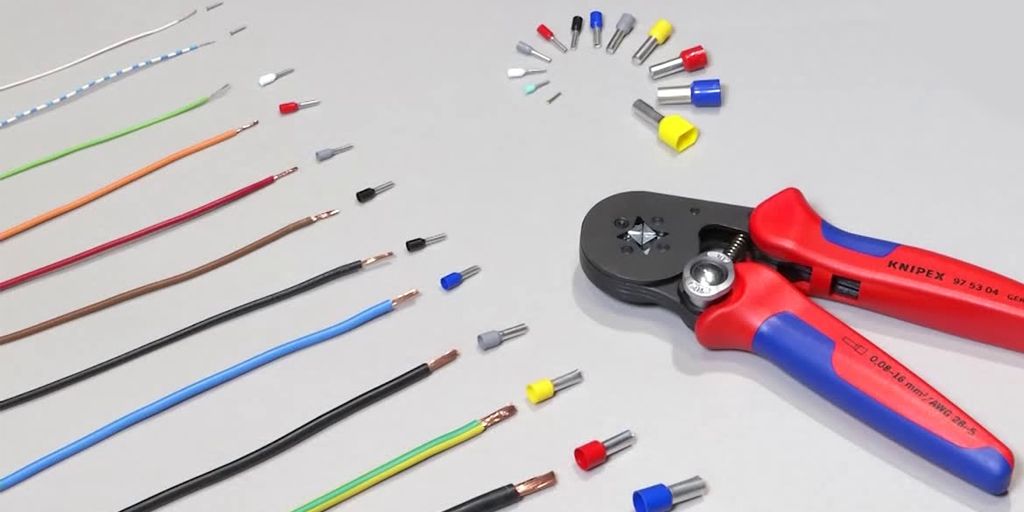

Тонкостенные наконечники НШВИ являются популярным средством проведения электромонтажа – с их помощью гибкая многопроволочная жила опрессовывается в единое целое, что позволяет надёжно присоединять её к пружинным или винтовым клеммам приборов. Впервые такие наконечники появились в 1973 г, их начала производить фирма Telemecanique (впоследствии вошла в Шнайдер Электрик), а 1990 г их стандартизировали, а в 1991 году начали производить наконечники под два провода.
Сечения, под которые изготавливаются наконечники НШВИ очень разные – от 0,25 квадрата до 150 квадрат. Кроме различий в сечении, наконечники выпускаются разной длины, которая указывается в обозначении наконечника, например обозначение НШВИ 6,0-12 говорит о том, что данный наконечник имеет сечение 6 квадрат, а длину неизолированной части 12 мм. В том случае, когда вам нужно опрессовать два провода в одном наконечнике, скажем, при сборке щитка или шлейфовом соединении, нужно искать НШВИ с цифрой (2) в обозначении, к примеру НШВИ(2) 2,5-10.
Инструмент для обжима наконечников
Для того, чтобы опрессовать наконечник потребуется инструмент с подходящей формой губок. Причём это не просто клещи, хотя встречаются и такие, а клещи с системой рычагов, усиливающие
давление с ручек и подающие эту силу на губки. Таким образом, достигается качественный обжим без необходимости прилагать большие усилия на ручки и подвергать риску здоровье монтажника.
Клещи можно разделить на три конструктивные группы:
- клещи с двухсторонней опрессовкой;
- клещи с круговой опрессовкой.
Самые простые опрессовочные клещи – с двухсторонней опрессовкой. Такие клещи бывают следующих типов:
- для НШВИ (с трапецевидной формой обжима);
- для изолированных наконечников и разъёмов;
- для неизолированных автоклемм;
- для толстостенных наконечников и гильз.
Отличить между собой их можно по форме губок, а у клещей для изолированных наконечников на губки будут нанесены цветные точки – красная, синяя и жёлтая.

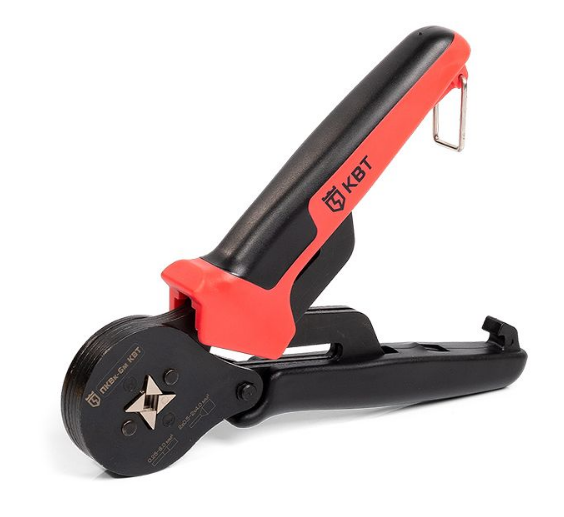

В том случае, когда трапецевидная форма опрессовки наконечников НШВИ мешает присоединению, нужно применять круговые опрессовочные клещи, например ПКВк-6. Она обеспечивают форму опрессовки близкую к круговой, что позволит использовать даже клеммы малого диаметра.
Кроме клещей, у которых в комплекте только губки под один тип наконечников, существуют наборы со сменными губками, в комплект которых входят все популярные виды и формы опрессовки.
Спасибо, что дочитали – удачного электромонтажа и надёжной опрессовки
