Дифзащита: как правильно выбрать УЗО и дифавтомат

Кроме основной защиты проводки от короткого замыкания и перегрузки, современная электрика должна иметь второй «эшелон» защиты – устройства, отключающие питание при возникновении опасных утечек тока. Как они работают, чем отличаются и что выбрать – читайте дальше!

Утечка тока – откуда она и чем опасна?

Электрический ток хорошо передаётся по проводникам (металлы) и плохо – через изоляторы, например пластик, сухое дерево или стекло. Это позволяет создать кабель, соединяющий два материала с противоположными свойствами. Медные жилы передают электрическую энергию с минимальными потерями, а пластиковая оболочка не даёт электричеству выйти за пределы кабеля. Однако при механическом повреждении кабеля, либо в процессе естественного старения, в изоляции возникает трещина. Через трещину, в определённых условиях может течь ток, создавая угрозу – для людей это угроза удара током, а для материальных объектов опасность пожара.

Нужно иметь в виду, что небольшая утечка, измеряемая током до 1-2 мА, в проводке есть всегда. Однако низкие значения до 5 мА не представляют угрозы человеку и воспринимаются как неизбежное зло. Совсем другое дело, если ток утечки превышает 30 мА – такой ток является опасным для нашей жизни и не должен допускаться. Как отследить такую утечку и отключить кабель при необходимости – давайте разберём устройства дифзащиты!

Дифзащита – какие приборы и откуда это название?

Традиционно, защиту от утечки называют дифференциальной защитой или дифзащитой. Это связано с принципом работы устройств, реагирующих на утечку. Внутри такого прибора находится дифференциальный трансформатор, который преобразует в напряжение не напряжение и не силу тока, как обычные трансформаторы, а разницу токов в прямом и обратном проводах. На латыни «разница» это differentia – отсюда и название дифзащита.

Основных аппаратов дифзащиты, применяемых в быту, ровно два: дифференциальный выключатель, он же ВДТ или УЗО и дифференциальный автомат, он же АВДТ или дифавтомат. УЗО реагирует только на утечку и ни на что больше, поэтому устанавливается в дополнение к обычным автоматам. Дифавтомат это прибор универсальной защиты, объединяющий УЗО и обычный автомат в одном корпусе. У них схожее назначение, но есть нюансы выбора и установки, о которых мы расскажем дальше.

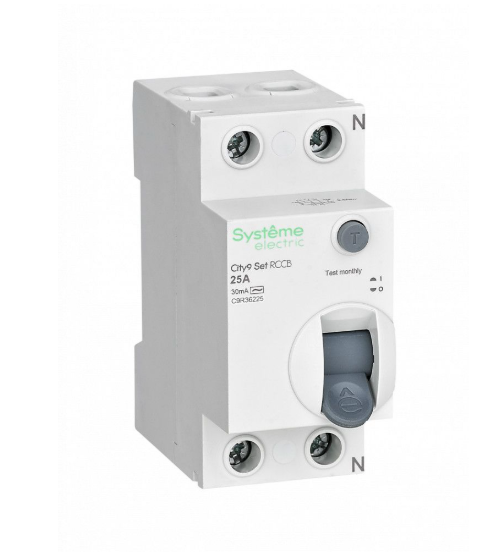

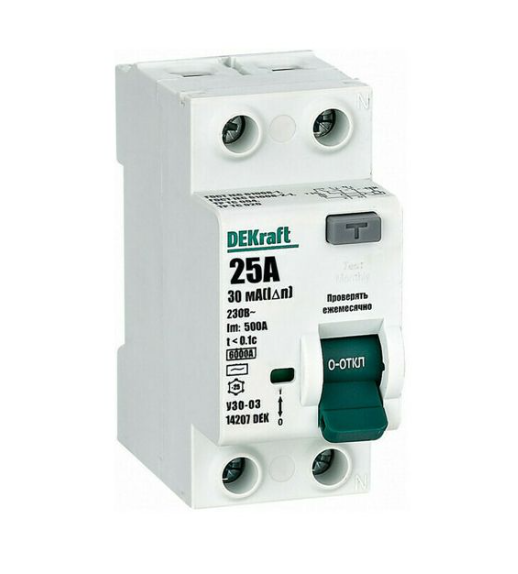

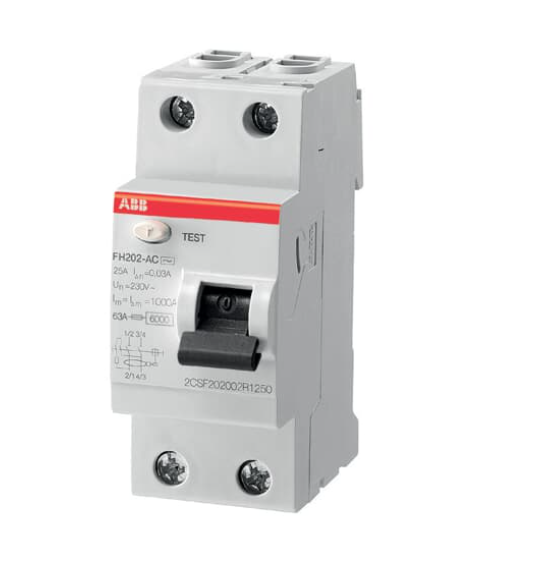

Устройство защитного отключения 2п 25А 30мА тип AC FH202 AC-25/0.03 6кА ABB ФЛ	Устройство защитного отключения 25А 2п 30мА тип AC City9 Set SE (C9R36225)	Устройство защитного отключения 2п 25А 30мА 6кА тип AC УЗО-03 DEKraft (14207DEK)

УЗО: выбор, параметры и особенности установки

УЗО или ВДТ имеют несколько важных параметров, которые нужно учитывать при выборе. На корпусе каждого УЗО указаны:

• номинальный ток в амперах;

• ток срабатывания в миллиамперах (мА);

• тип УЗО – A или AC;

• климатическое исполнение (снежинка).

Номинальный ток УЗО, в отличие от номинала автомата, не говорит о том, при каком токе сработает УЗО. Это лишь его максимальная «пропускная способность». При превышении данного тока УЗО выйдет из строя, поэтому номинал автомата, включённого в ту же линию, что и УЗО, не должен превышать данный ток.

Ток срабатывания УЗО может варьироваться от 5 до 300 мА и даже больше, но в быту применяются защитные устройства на 10, 30, 100 или 300 мА.

УЗО на 10 мА применяется для защиты человека в условиях особой опасности, например в помещениях, где влажность приближается к 100% и токопроводящими становятся даже не проводящие в обычных условиях материалы, из-за тонкой плёнки воды на их поверхности. Подключать к УЗО на 10 мА больше одной розетки, либо приборы мощнее 1 кВт не стоит – становится велика вероятность ложных срабатываний.

УЗО на 30 мА применяется очень широко, по сути, это стандартное значение для защиты человека от удара током. Величина 30 мА является границей между током не опасным для жизни и смертельным, отсюда и это значение. К одному УЗО на 30 мА можно подключать несколько автоматов, однако в качестве вводного его лучше не применять: суммарная фоновая утечка от всей проводки может приводить к ложным срабатываниям даже тогда, когда никакой опасности нет.

УЗО на 100 и 300 мА, как понятно из цифры, не способны защитить человека. Однако если такое УЗО установить в качестве вводного, оно будет защищать те линии, которые не защищены более чувствительными УЗО, например линии света. Защита в данном случае будет не от удара током, а от возгорания в месте утечки, поэтому УЗО на 100 и 300 мА также называют «противопожарными».

Различия между типами A и AC состоят в том, на какой ток утечки реагирует УЗО и, соответственно, для каких цепей оно предназначено. УЗО типа A реагирует как на переменный, так и на пульсирующий ток утечки, характерный для электронных приборов, поэтому оно является универсальным. УЗО типа АС срабатывает только на переменный ток утечки, например, если кто-то коснётся оголённого провода, а при утечке в электронном приборе оно может не сработать.

Климатическое исполнение УЗО говорит том, будет ли УЗО работать в условиях отрицательных температур, например, при установке в уличном ящике. Такие УЗО имеют на лицевой панели маркировку в виде снежинки, поэтому при выборе УЗО для уличной установки обратите на это внимание.

При подключении УЗО нужно следить, чтобы нулевой провод на его выходе не подключался к общей нулевой шине, а шёл отдельно, например, на свою шинку. В противном случае УЗО будет всё время отключаться. Удобно размещать УЗО с подключёнными к нему автоматами отдельной группой – либо с края динрейки, либо, что ещё лучше, на отдельной динрейке.

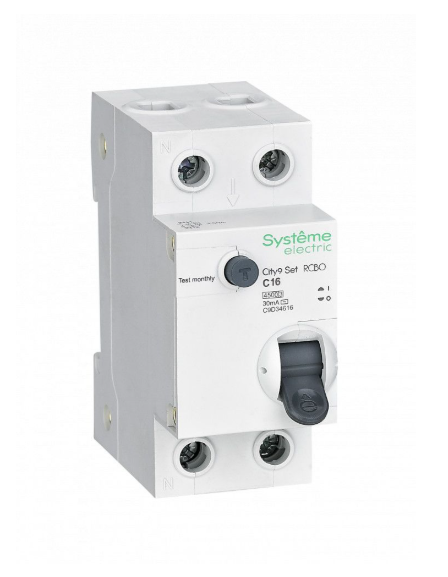

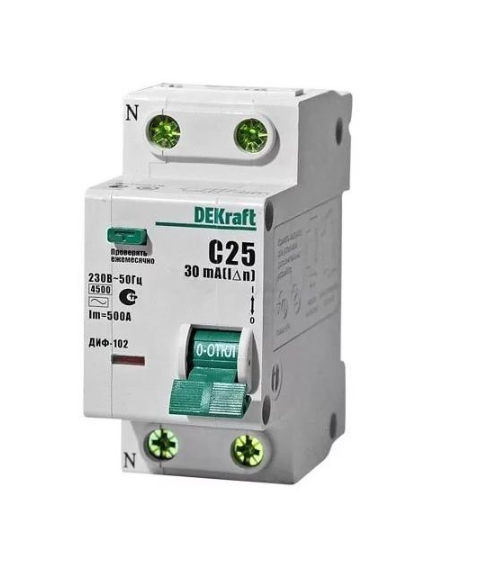

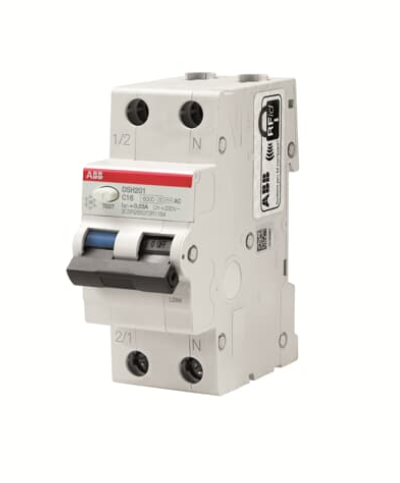

Дифференциальный автоматический выключатель 2п C16 30мА 6.0кА тип АС DSH201 ABB (2CSR255070R1164) ФЛ	Дифференциальный автоматический выключатель 1п+N 16А 4.5kA 30мА тип AC City9 Set SE (C9D34616)	Дифференциальный автоматический выключатель 2п С25 30мА 4.5кА тип AC ДИФ-102 DEKraft (16005DEK)

Дифавтоматы – отличия от УЗО и применение

В отличие от УЗО, внутри которого имеется только расцепитель дифференциального тока, дифавтомат имеет также расцепители для защиты от перегрузки и короткого замыкания, то есть является универсальным защитным аппаратом. Такой прибор по определению устанавливается на отдельную линию, поэтому его номинал утечки равен либо 10, либо 30 мА – дифавтоматы на больший ток утечки это редкость. Щиток, собранный на дифавтоматах вместо обычных автоматов и УЗО является наиболее надёжным и удобным для использования решением, однако и более дорогостоящим.

Остальные параметры дифавтоматов – тип A или АС, номинальный ток, климатическое исполнение аналогичны параметрам УЗО и обычных автоматов.

Спасибо, что дочитали – надёжной защиты и комфортной электрики!
