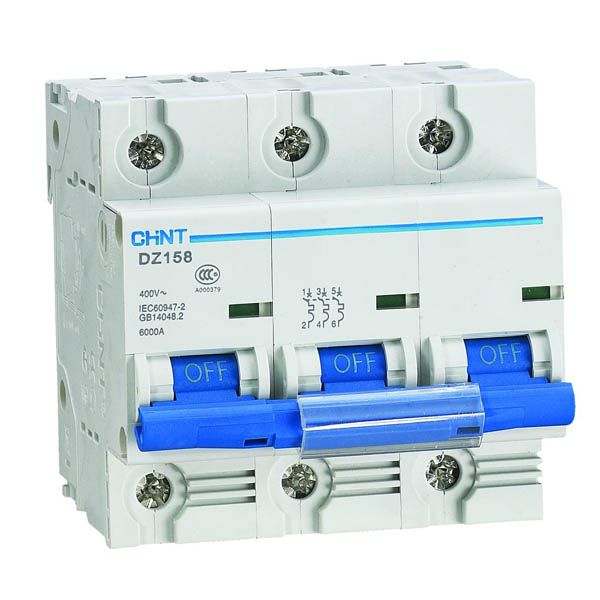

Автоматический выключатель 3п К125 10кА (8-12In) DZ158 (R) CHINT (158109)

Код товара: Артикул производителя:
ЦС000073937 158109
Рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
5
%
Скидка
Новому покупателю
Авторизоваться
-5% 2982 р.
2832.9 р./шт
В наличии
Скидка нового покупателя
-149.10 руб. (5%)
В корзину
Самовывоз: бесплатно
В наличии в 1-м магазине
Доставка за 2 часа

Описание

Серия автоматических выключателей DZ158 включает устройства, работающие с номинальным током в диапазоне от 63 до 125 A (зависит от выбранной модели). Оборудование предназначено для защиты цепей от токовых перегрузок и короткого замыкания. Момент срабатывания электромагнитного расцепителя наступает при токе от 8 до 12 от номинала (In). Допускается использование изделия в электрических сетях с напряжением 230/400 В и частотой 50/60 Гц. При этом механическая износостойкость составляет 7000 циклов срабатывания для номинального тока 125A и 8500 циклов для 63, 80 и 100 A. Данный автоматический выключатель предназначен для быстрого монтажа на стандартную DIN-рейку шириной 35 миллиметров (МЭК 60715). Корпус имеет модульную конструкцию со степенью защиты IP20. Рабочий температурный диапазон составляет от -25 до +40 градусов. Совместно с устройством может использоваться вспомогательный контакт AX-1 для индикации состояния главных контактов. Благодаря специальным штифтам вспомогательный контакт легко устанавливается с левой стороны модульного автоматического выключателя DZ158.

Таблица выбора сечения кабеля и автоматических выключателей в зависимости от нагрузки и группы потребителей:

Назначение линии (группа потребителей) Мощность, кВт Ток (для 220В), А Сечение жил, мм² Количество жил Авт. выкл., А
Освещение до 2,2 до 10 1,5 2 или 3 10
Розеточная группа (общая, комнатная) до 3,5 до 16 2,5 3 16
Кухонная розеточная группа (электроплита) 4,5 - 7,0 20-32 4,0 - 6,0 3 25 (для 4 мм²) или 32 (для 6 мм²)
Линия для электроплиты/варочной панели 7,0 - 10,0 32-45 6 3 32 - 40
Линия для стиральной/посудомоечной машины 2,0 - 2,5 10-12 2,5 3 16
Линия для кондиционера 1,5 - 2,5 8-12 1,5 - 2,5 3 10 (для 1.5 мм²) или 16 (для 2.5 мм²)

Статьи по теме:

Автоматический выключатель - виды и выбор
Автоматический выключатель - виды и выбор
Защитная автоматика для вашего дома и офиса: от автомата до УЗИП
Защитная автоматика для вашего дома и офиса: от автомата до УЗИП
Зачем нужен автоматический выключатель?
Зачем нужен автоматический выключатель?
Щит для квартиры: УЗО, реле и автоматы – как их подобрать?
Щит для квартиры: УЗО, реле и автоматы – как их подобрать?
Выбивает пробки или автомат? Причины и решения
Выбивает пробки или автомат? Причины и решения
Низковольтное оборудование в составе квартирного щита
Низковольтное оборудование в составе квартирного щита

Технические характеристики

Производитель CHINT
Артикул ЦС000073937
Артикул производителя 158109
Распродажа Да
Базовая единица шт
Привязанные статьи 239130
Тип изделия Автоматический выключатель
Серия DZ158
Номинальный ток, А 125
Количество полюсов 3
Отключающая способность, кА 10
Тип расцепления K
Напряжение, В 380
Ширина, мм 81
Высота, мм 84.5
Глубина, мм 66.5
Степень защиты IP20
Способ монтажа DIN-рейка
Тип подключения Винтовое соединение
Номинальная частота переменного тока, Гц 50
Диапазон рабочих температур, С° -25...+40
Механическая износостойкость (кол-во циклов) 7000
Модульная ширина (общее кол-во модульных расстояний) 4.5
Тип напряжения AC
Степень загрязнения 3
Модель DZ158
