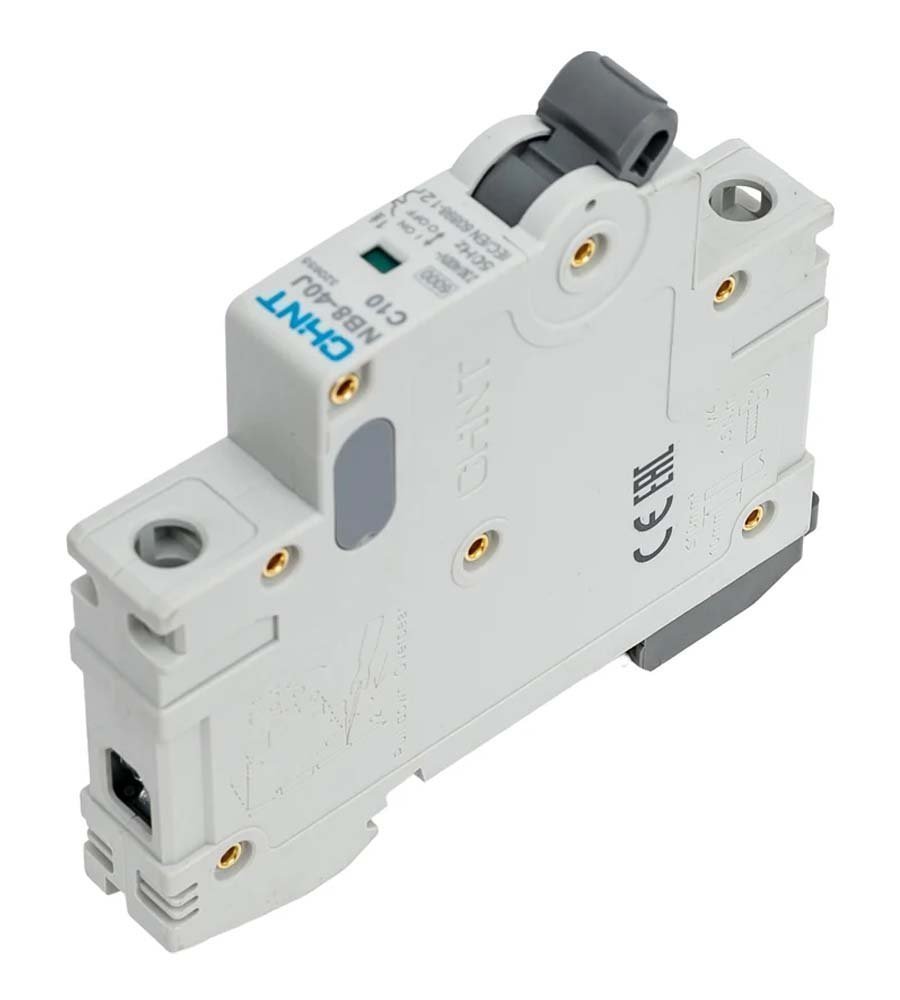

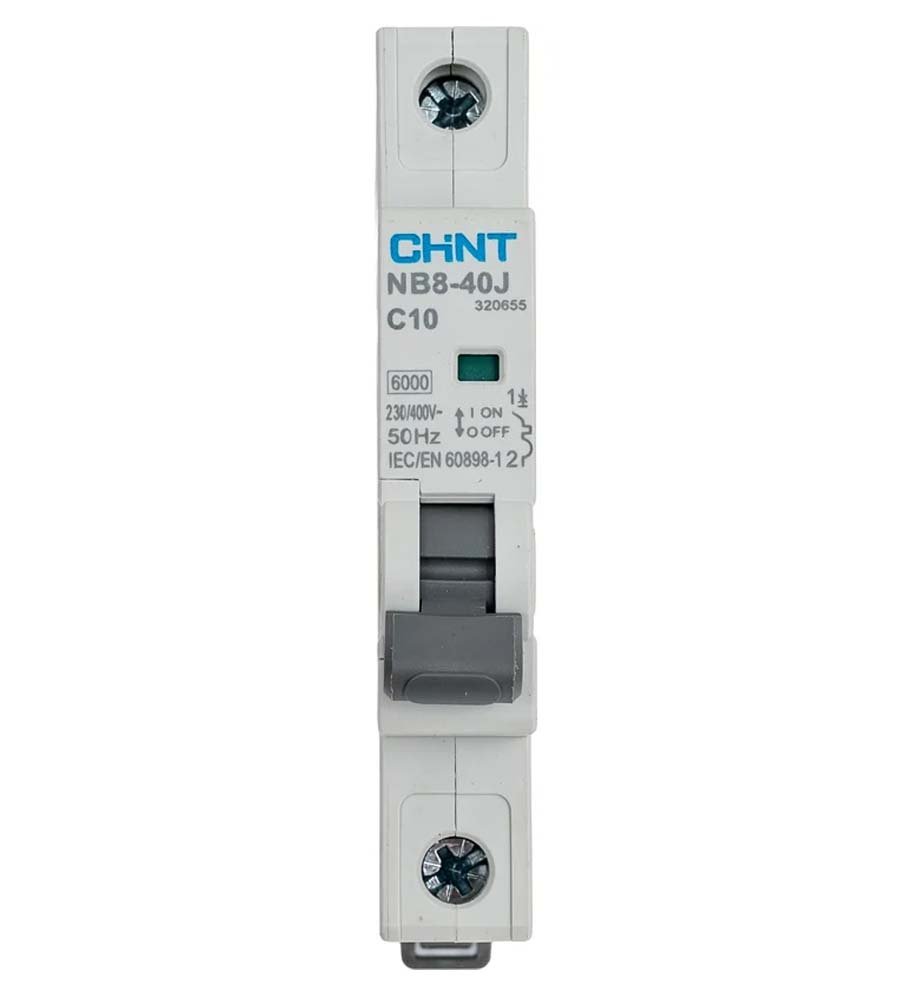

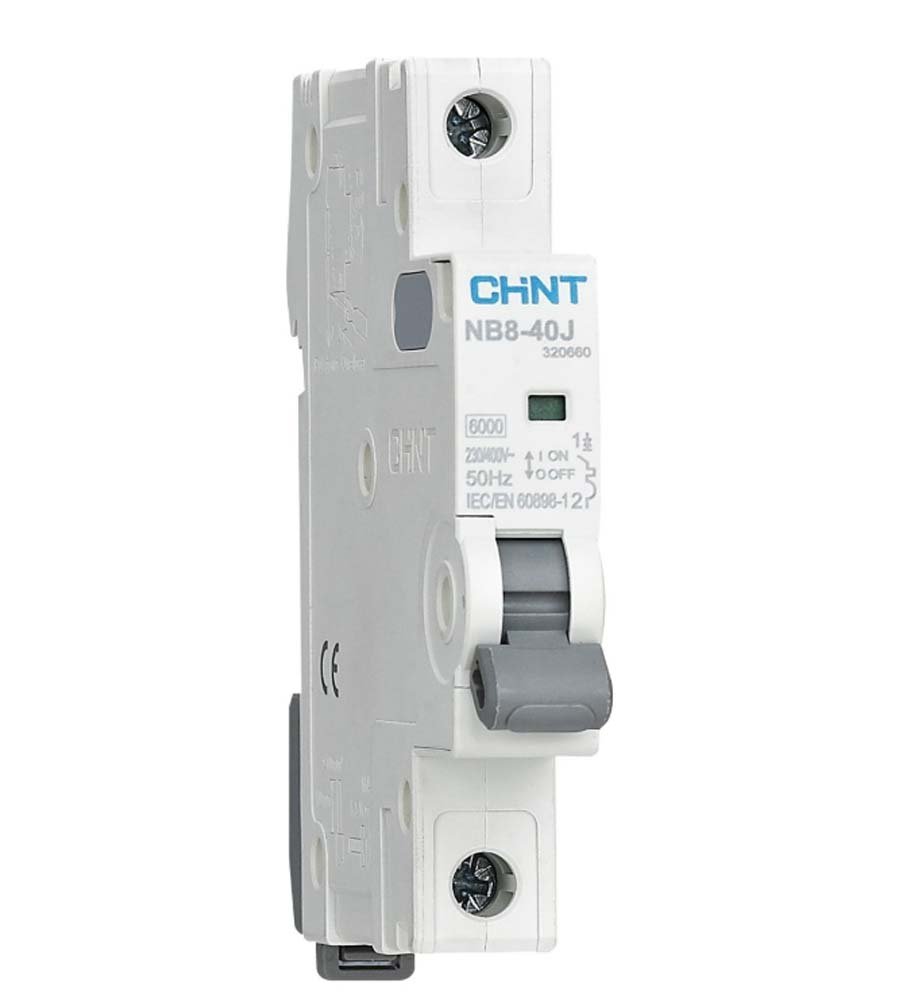

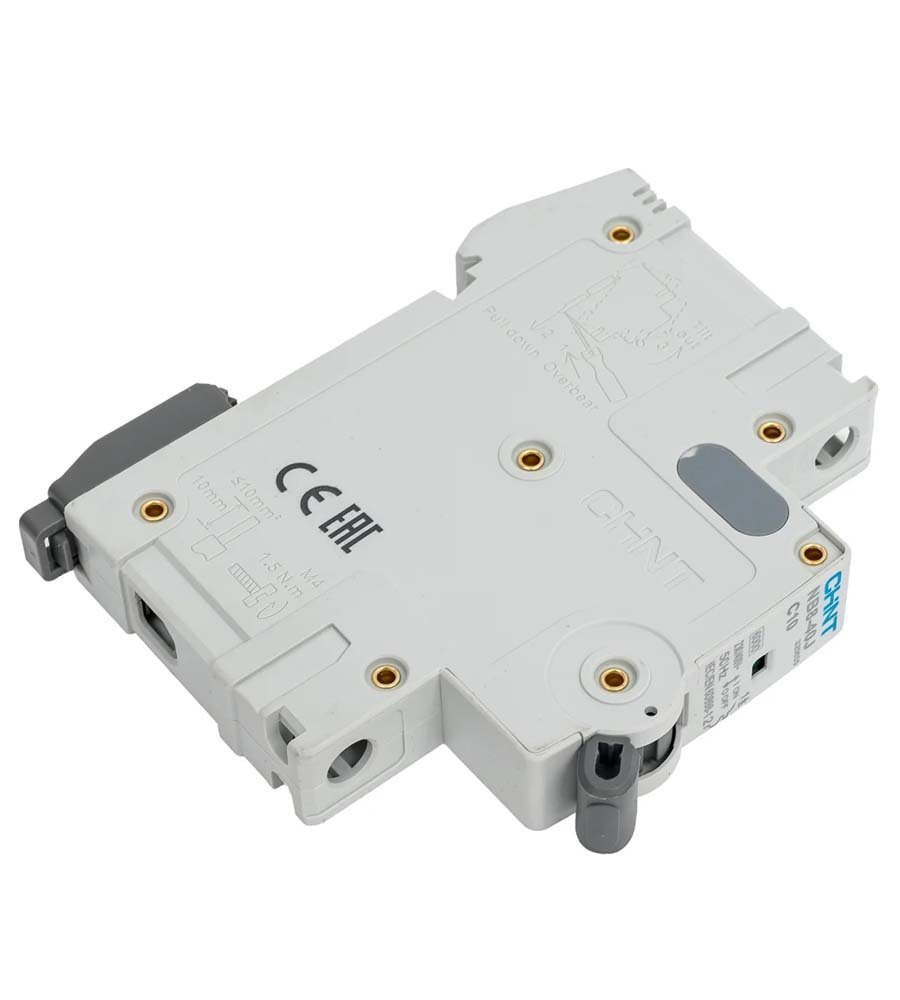

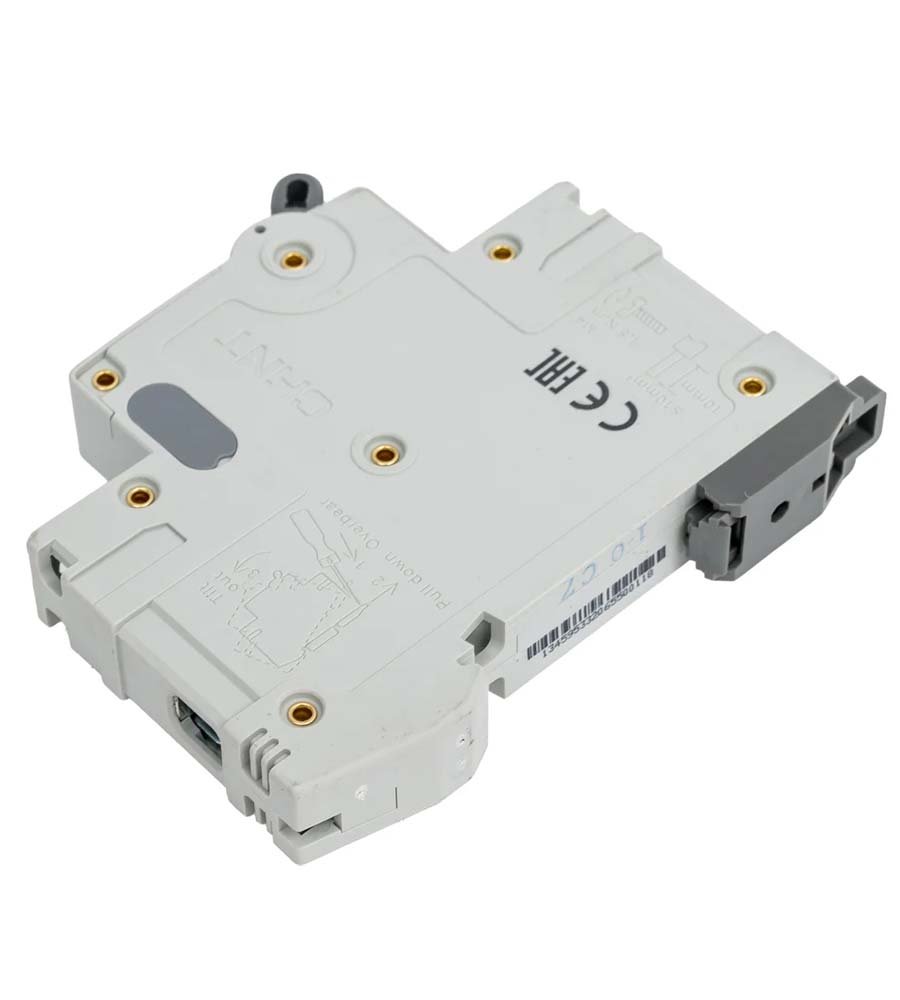

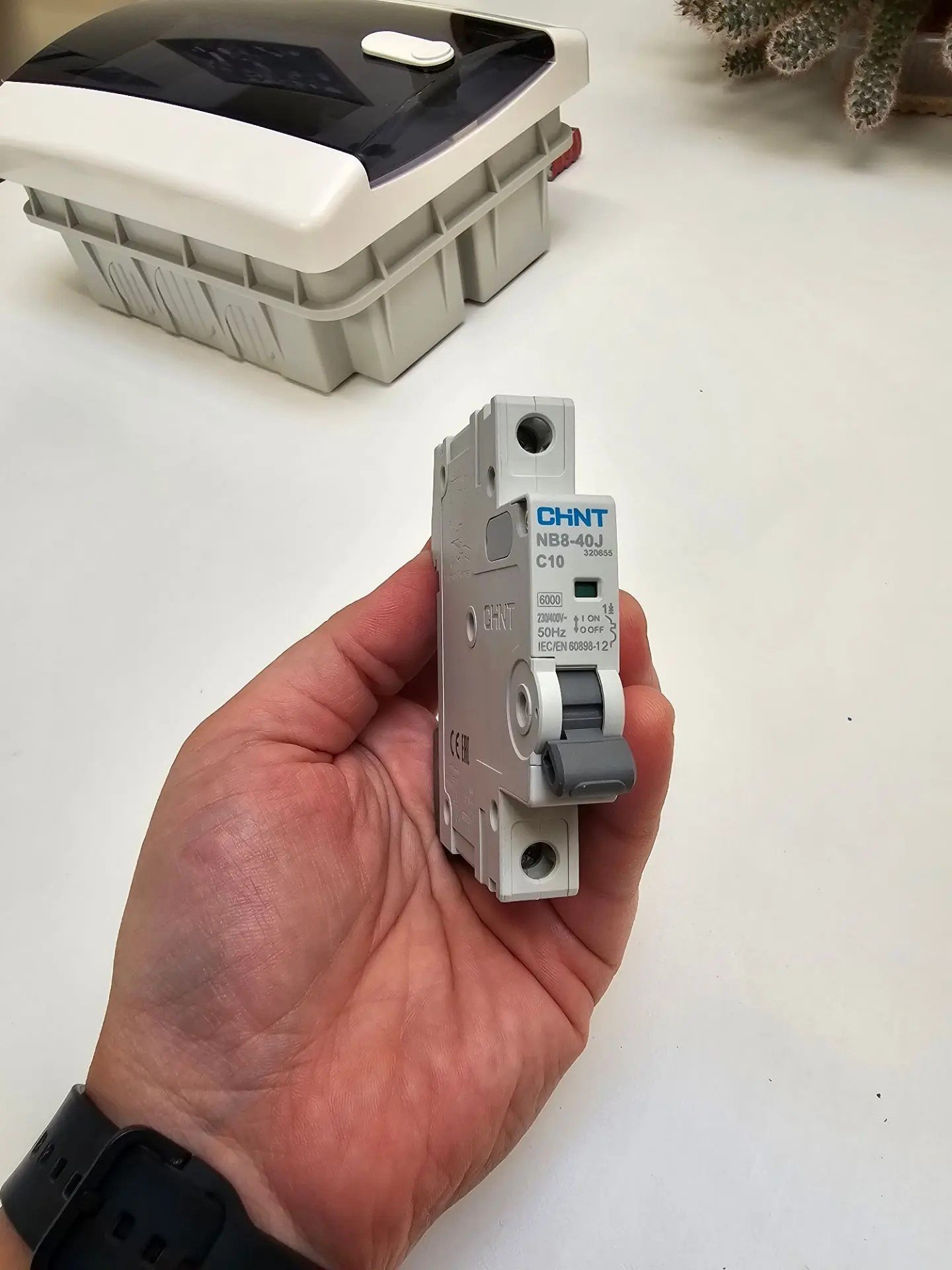

Автоматический выключатель 1п C10 6кА NB8-40J (R) CHINT (320655) NEW!

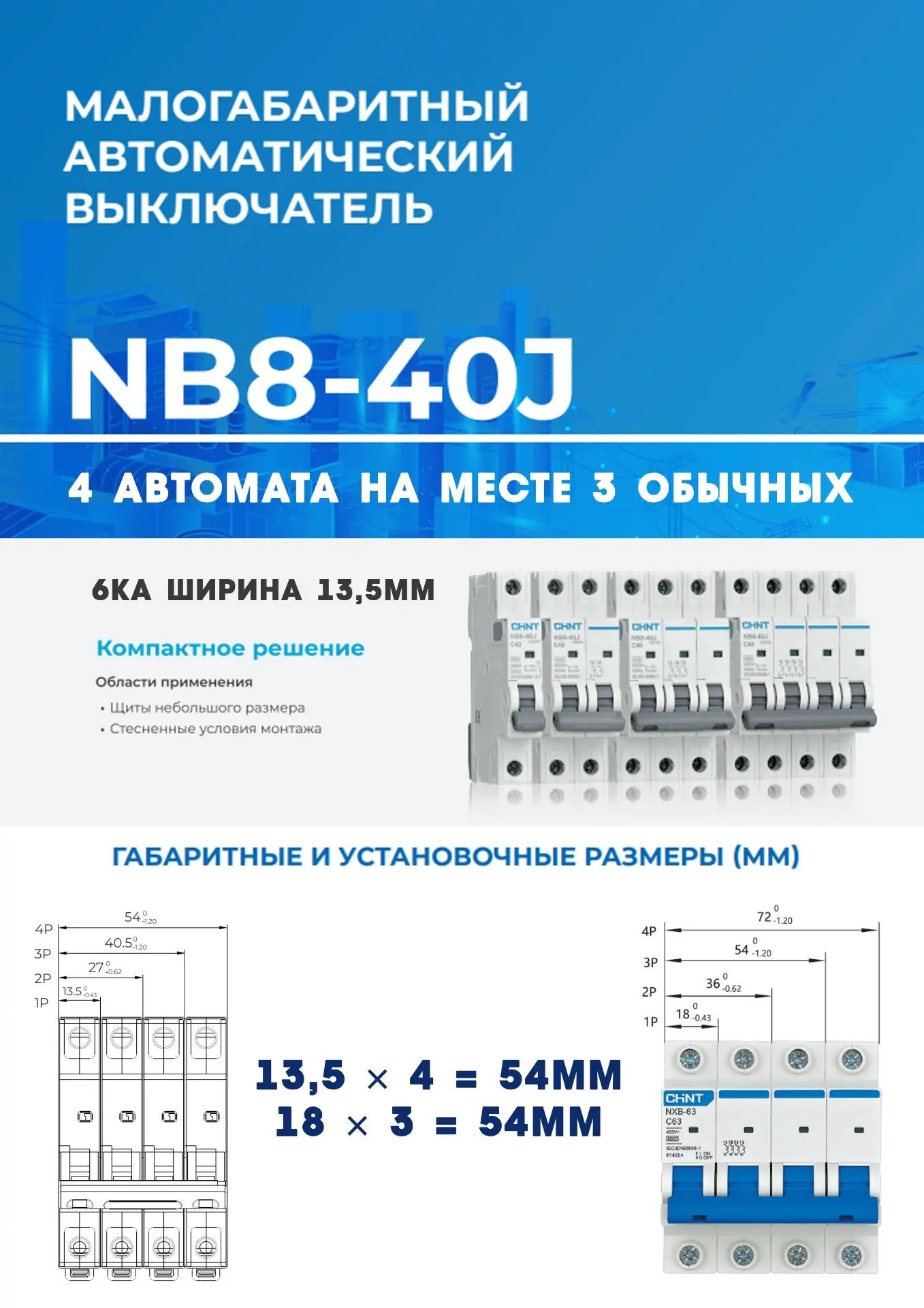

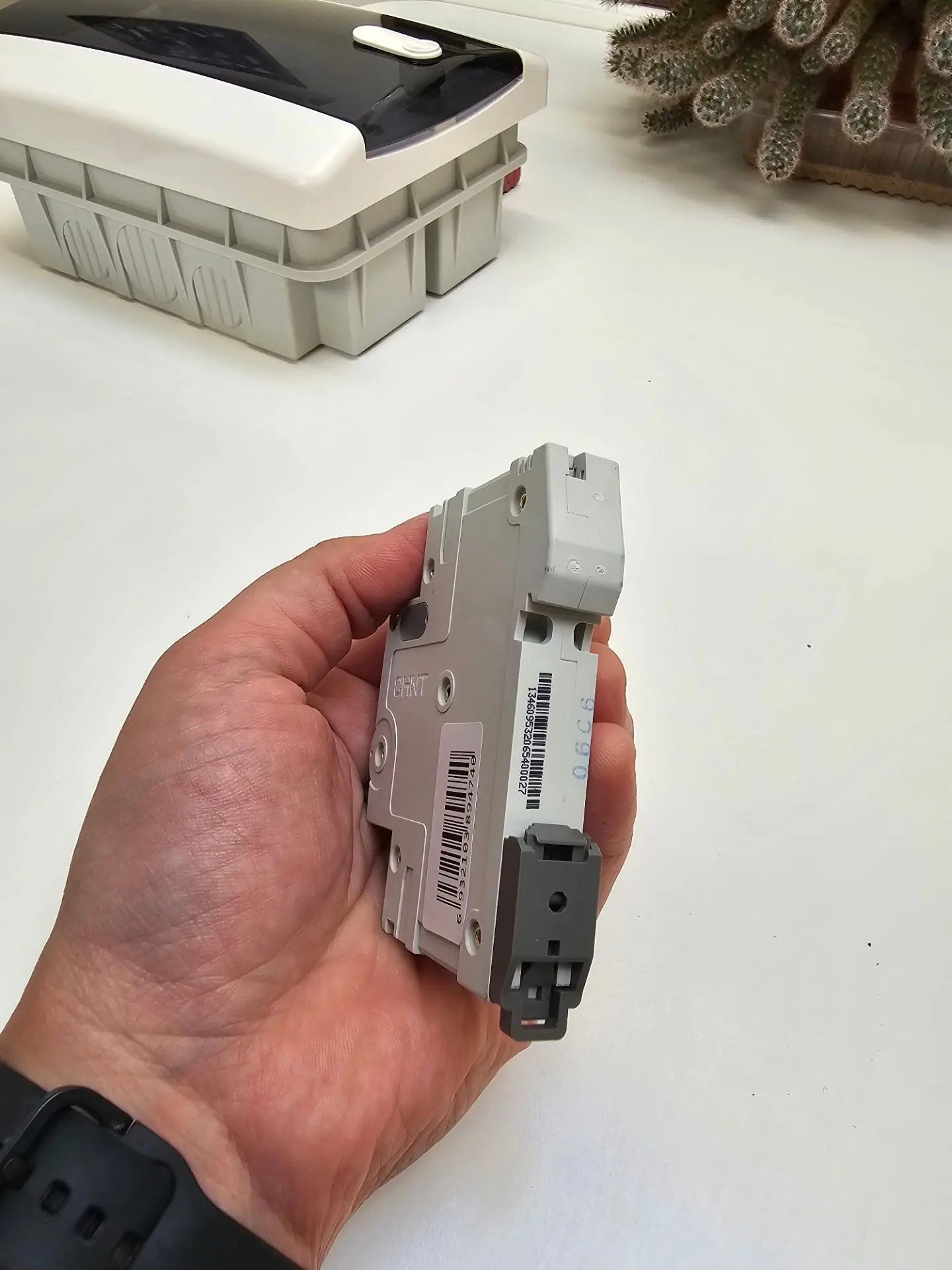

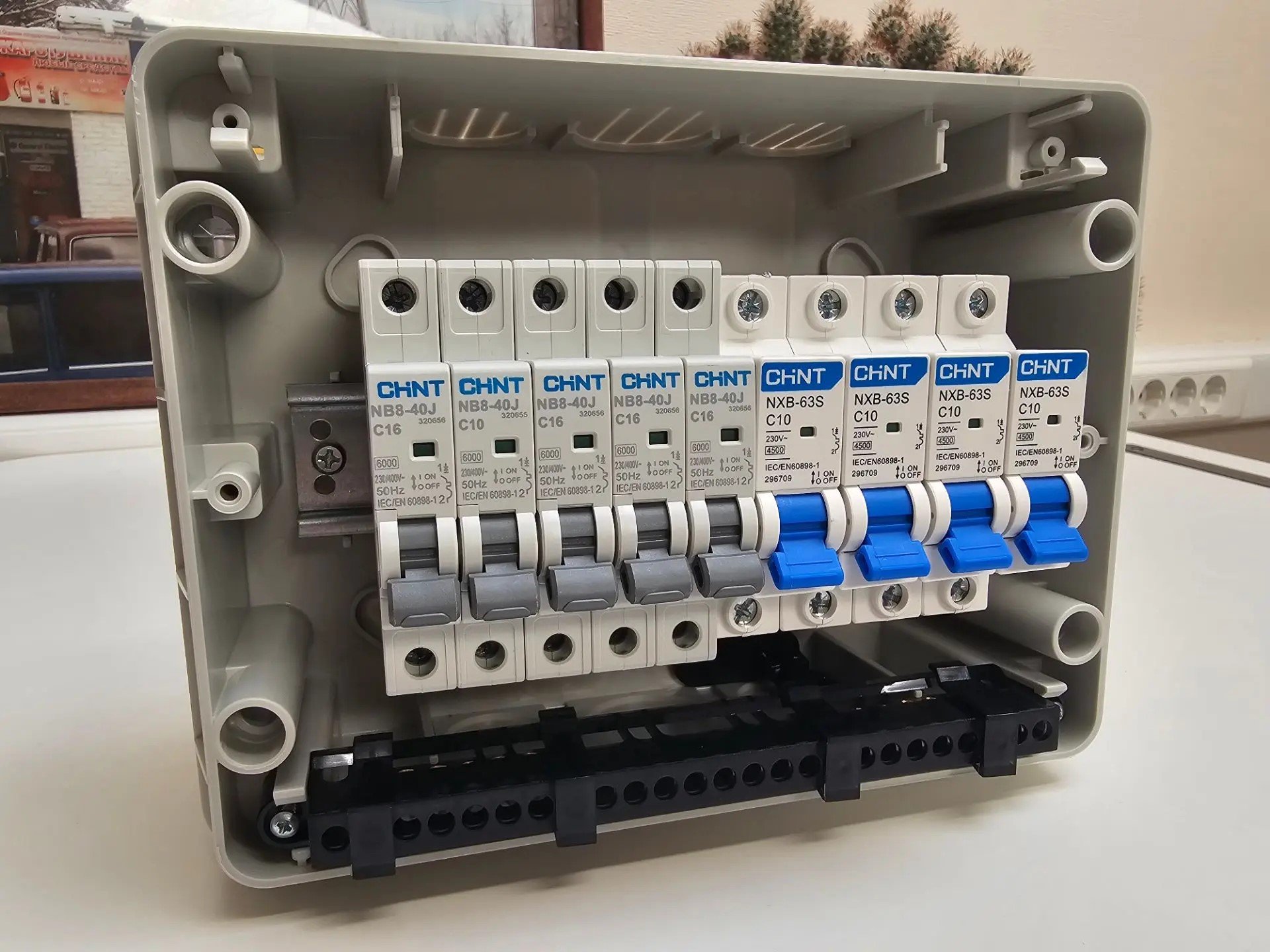

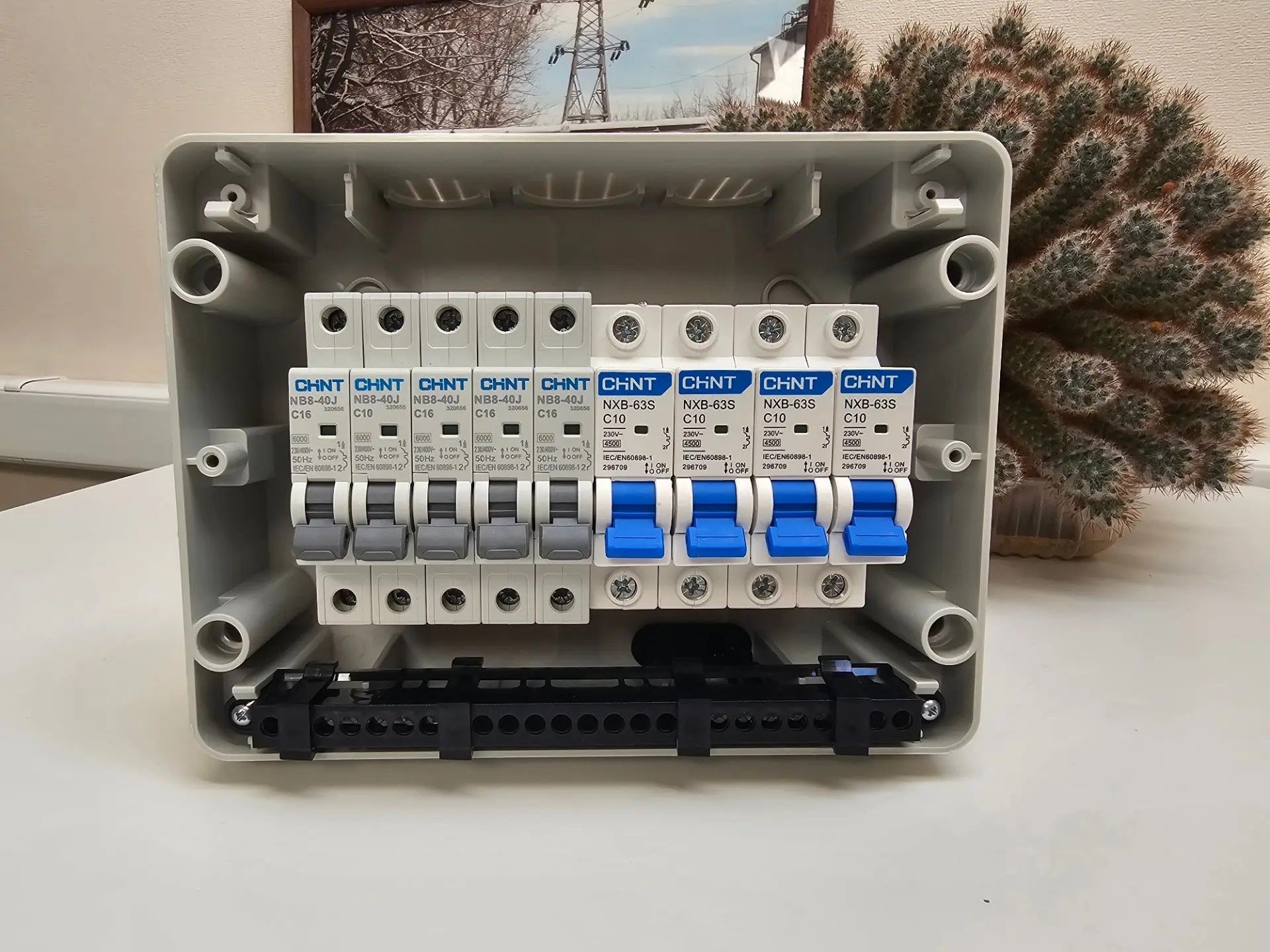

Автоматический выключатель 1п C10 6кА NB8-40J (R) CHINT (320655) защищает распределительные и групповые цепи от перегрузок и токов короткого замыкания. Малогабаритный автоматический выключатель: ширина всего 13,5 мм — против 18 мм у стандартного автомата. В том же пространстве, где обычно размещают 3 обычных автомата (54 мм), можно установить 4 малогабаритных. За счёт этого освобождается дополнительное модульное место — удобно при сборке компактных щитов, когда каждый миллиметр на счету. Подходит для электрощитов с плотной компоновкой, где важно сохранить резерв для будущих подключений или аккуратной прокладки кабелей.
Описание
Автоматические выключатели NB8-40J используются в бытовых установках, а также в коммерческих и промышленных системах распределения энергии.
Предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением 230/400 В и номинальным током до 40 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий.
Автоматические выключатели серии NB8-40J имеют ширину полюса 13,5 мм и рекомендованы для монтажа в распределительных щитах с небольшими габаритными размерами, а также местах с ограниченным пространством для установки электротехнического оборудования.
Таблица выбора сечения кабеля и автоматических выключателей в зависимости от нагрузки и группы потребителей:
| Назначение линии (группа потребителей) | Мощность, кВт | Ток (для 220В), А | Сечение жил, мм² | Количество жил | Авт. выкл., А |
| Освещение | до 2,2 | до 10 | 1,5 | 2 или 3 | 10 |
| Розеточная группа (общая, комнатная) | до 3,5 | до 16 | 2,5 | 3 | 16 |
| Кухонная розеточная группа (электроплита) | 4,5 - 7,0 | 20-32 | 4,0 - 6,0 | 3 | 25 (для 4 мм²) или 32 (для 6 мм²) |
| Линия для электроплиты/варочной панели | 7,0 - 10,0 | 32-45 | 6 | 3 | 32 - 40 |
| Линия для стиральной/посудомоечной машины | 2,0 - 2,5 | 10-12 | 2,5 | 3 | 16 |
| Линия для кондиционера | 1,5 - 2,5 | 8-12 | 1,5 - 2,5 | 3 | 10 (для 1.5 мм²) или 16 (для 2.5 мм²) |
Статьи по теме:
Технические характеристики
CHINT| Производитель | CHINT |
| Артикул | ЦС000109975 |
| Артикул производителя | 320655 |
| Базовая единица | шт |
| Привязанные статьи | 239130 |
| Тип изделия | Автоматический выключатель |
| Серия | NB8-40J |
| Номинальный ток, А | 10 |
| Количество полюсов | 1 |
| Отключающая способность, кА | 6 |
| Тип расцепления | C |
| Напряжение, В | 230 |
| Количество фаз | 1 |
| Ширина, мм | 13.5 |
| Высота, мм | 86 |
| Глубина, мм | 79 |
| Вес, кг | 0.093 |
| Степень защиты | IP20 |
| Способ монтажа | DIN-рейка |
| Тип подключения | Винтовое соединение |
| Номинальная частота переменного тока, Гц | 50/60 |
| Диапазон рабочих температур, С° | -35...+70 |
| Механическая износостойкость (кол-во циклов) | 15000 |
| Модульная ширина (общее кол-во модульных расстояний) | 0.75 |
| Тип напряжения | AC |
| Степень загрязнения | 2 |
| Модель | NB8-40J |
