Выбор трубы для кабеля — от пластика до металла

Трубы из пластика – ПВХ, ПНД и другие

Пластик — это универсальный материал, он имеет низкую стоимость, легко обрабатывается и обладает хорошей прочностью. Однако пластик, применяемый в электропроводке, бывает разным, поэтому разберём трубы из разных видов пластика по порядку.

ПВХ (поливинилхлорид) это наиболее популярный материал – трубы из ПВХ не поддерживают горение, имеют малый вес и применяются для прокладки кабелей в помещениях, например за подвесными потолками. Недостатки этого материала в плохой стойкости к ультрафиолету солнца и химическим веществам, а также в небольшой прочности.

Трубы из ПВХ для электромонтажа выпускаются в двух исполнениях – гофрированные и гладкие. Гофрированные трубы ПВХ применяются для прокладки за подвесными потолками и негорючими фальш-стенами, например из гипсокартона. Для открытой прокладки их не используют из-за невысокой прочности. Гладкие трубы ПВХ используются для открытой прокладки, как альтернатива пластиковым кабель-каналам – их применение позволяет значительно ускорить монтаж при удовлетворительном внешнем виде проводки.

ПНД (полиэтилен низкого давления) обладает большей прочностью и химической стойкостью. Его можно прокладывать на улице и под землёй, а также, благодаря прочности, заливать в бетонной стяжке и прятать в штробы. Но есть и важный недостаток – полиэтилен легко горит и распространяет огонь, поэтому для открытой прокладки в помещениях он не годится. Так же, как и ПВХ, трубы из ПНД выпускаются в виде гофры или гладкой трубы.

Одностенная гофра ПНД применяется для заливки в бетонную стяжку и замазывания в штробах. Для заливки в стяжку предпочтительно использовать так называемую «тяжёлую» гофру, которая за счёт большего веса и прочности не всплывает при заливке бетона.

Двухстенная ПНД-труба (обычно красного цвета) используется для открытой прокладки на улице, а также для прокладки подземного кабеля, например для питания осветительных линий и фонарей. Жёсткая ПНД труба применяется реже, как более дешёвая альтернатива двухстенной трубе, её недостатком является плохая гибкость.

Кроме обычных труб ПНД, существуют также трудногорючие трубы, сочетающие в себе хорошую прочность полиэтилена и пожарную безопасность – их можно применять, например, для открытой прокладки в помещениях с горючими строительными конструкциями.

При прокладке кабелей в пластиковых трубах нужно учитывать, что заполнять их внутренний просвет нужно не более чем на 40% – это обеспечит лёгкую протяжку кабеля и самозатухание при использовании труб из ПВХ. При изгибе, во избежание повреждения, нужно обеспечить радиус поворота не меньше, чем 8 диаметров трубы. При укладке труб и большой протяжённости участков, или при большом числе изгибов нужно предусматривать так называемые протяжные коробки, для облегчения протягивания кабеля – правильным способом протяжки является протяжка после укладки труб, так как проводка должна быть сменяемой.

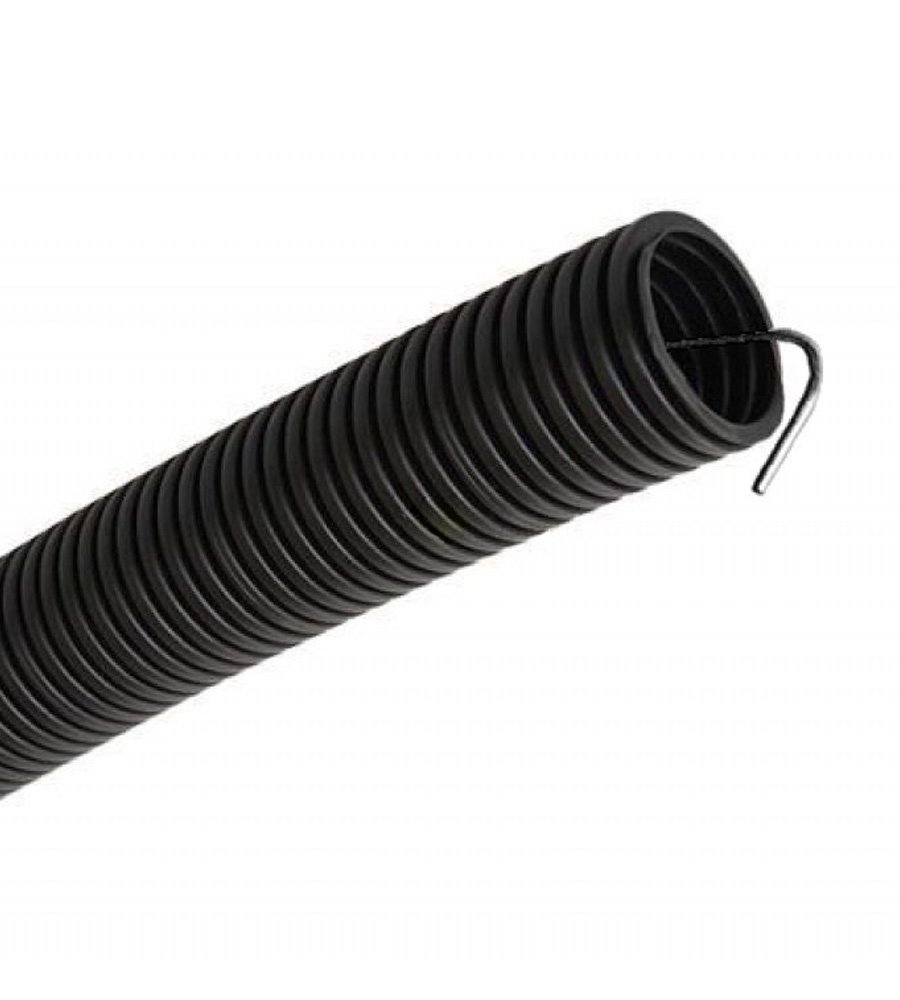

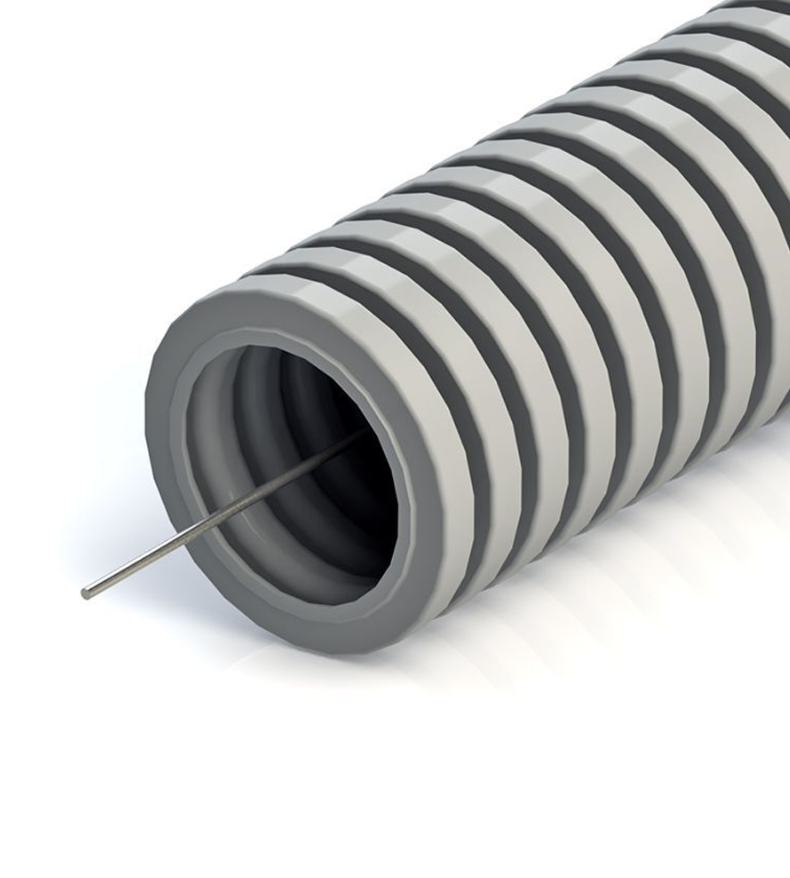

Труба гофрированная трудногорючая ПНД 20мм FRHF с зондом Ruvinil	Труба гофрированная ПВХ 20мм (серая) с зондом легкая Ruvinil	Металлорукав Р3-ЦПнг-LS 20мм (23.2/19.6мм) в ПВХ-изоляции Fortisflex

Стальные трубы: металлические по ГОСТ и металлорукав

Стальные трубы для прокладки кабеля применяются в двух основных случаях:

• для обеспечения механической защиты кабеля (общественное место, предприятие, склад);

• для скрытой прокладки кабеля внутри горючих строительных материалов – внутри деревянной стены или бруса, за деревянной вагонкой, на чердаках деревянных домов.

Механическая защита стальными трубами необходима при открытой прокладке кабеля на высоте менее 2 метров от земли – в общественных зонах, а также в местах, где есть вероятность повреждения проезжающим транспортом или при перемещении грузов.

Необходимость использования стальных труб при прокладке кабеля внутри горючих материалов обусловлена тем, что кабель, как потенциальный источник пожарной опасности, должен быть отгорожен – локализован внутри трубы или другой оболочки, стойкой к прогоранию. Дело в том, что при коротком замыкании образуется не просто серия искр – может возникнуть электрическая дуга, подобная дуге сварочного аппарата. Для того чтобы эта дуга не прожгла трубу за то время, пока отключаются защитные автоматы, её стенки должны иметь определённую толщину, привязанную к сечению жил кабеля.

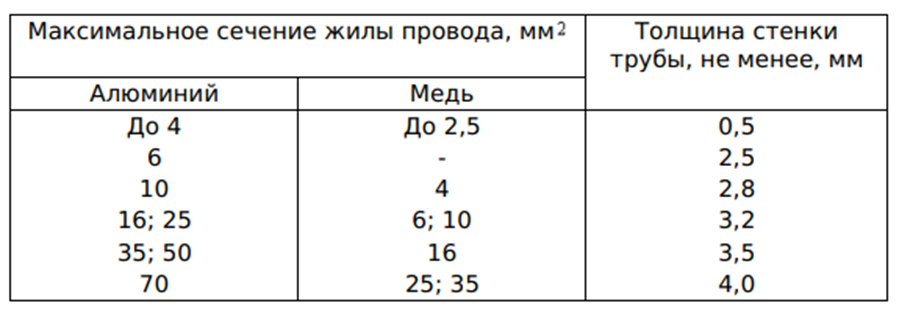

Согласно СП256.1325800.2016, п.15.15: «Локализационная способность – это способность стальной трубы выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания её стенок». Мощность электродуги зависит от тока короткого замыкания, который, в свою очередь, определяется сечением жил кабеля – отсюда и разные требования к толщине стенок трубы (см. таблицу 15.1 ниже):

Стандартные стальные трубы диаметром 15 и 20 мм, применяемые, например, в водопроводе, имеют толщину стенки 2,8 мм, что делает возможным их применение для скрытой проводки в деревянном доме. Нужно иметь в виду, что распределительные и установочные коробки также должны быть стальными и соединяться с трубами резьбовыми вводами.

Гибкий металлорукав, изготавливаемый из тонкого стального листа, не является заменой стальным трубам для скрытой проводки в деревянных домах. Причиной этого является как малая толщина стали, не способная сопротивляться электрической дуге, так и зазоры между витками рукава, через которые может проникнуть даже простое возгорание. Главное назначение металлорукава – механическая защита гибкого кабеля, например, для присоединения станков или подвижных электроприёмников – в гараже или на производстве. В помещениях с повышенной влажностью применяют металлорукав в ПВХ оболочке.

При монтаже стальных труб необходимо их заземлить с одного из концов – заземление с двух краёв, из-за разности потенциалов в начале и на конце трассы, может привести к протеканию уравнивающего тока, вызывающего нагрев и коррозию стальной трубы.

Спасибо, что дочитали – надёжной вам электропроводки!
