Распределительный щиток для дома и офиса – правила сборки

Сборка распределительного щитка малой и средней сложности, предназначенного для электроснабжения дома, квартиры или небольшого офиса должна выполняться по определённым правилам, нарушать которые не рекомендуется. Мы расскажем, что нужно учесть и как сэкономить, получив в итоге хороший рабочий электрощит!

• шасси – надёжное механическое крепление всех элементов, исключающее их смещение и повреждение при эксплуатации;
• оболочка для защиты оборудования от внешних факторов (влажность, пыль, солнечный свет, механические повреждения) и для защиты людей снаружи от удара электрическим током.

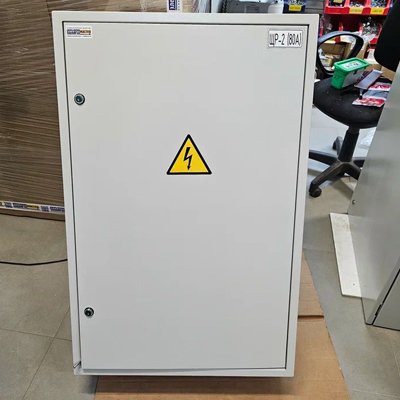

Простые механические щиты объединяют шасси и оболочку. Фактически, в них все приборы крепятся прямо на динрейки, прикрученные к оболочке. Это дешёвое решение, пригодное для самых простых щитков с числом модулей до 54 и номинальным током до 63А.

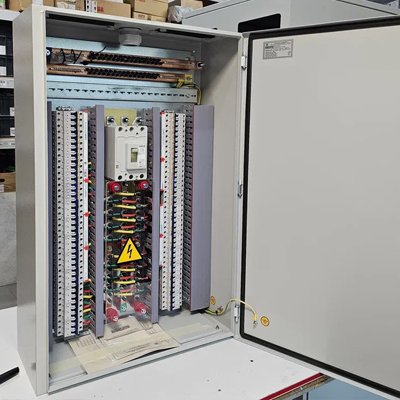

Продвинутые корпуса имеют отдельное шасси, которое можно вынуть для сборки, и затем установить в оболочку. Это намного более удобное решение, оно обеспечивает большую механическую прочность и защищает автоматику от повреждения и загрязнения – пустая оболочка устанавливается на этапе черновой отделки, а рама (шасси) с собранной «начинкой» щитка – на финальном этапе при чистовой отделке.

Наиболее прочные распределительные щиты, например фирмы ABB, имеют раму из прочных стальных профилей – такие электрощиты на ток 125А и выше, по параметрам являются промышленными, но и в бытовой сфере их вполне можно применять, если позволит бюджет (цена у них существенно выше).

Базовый уровень автоматики – приборы управления и защиты

Основа автоматики распределительного щита это рубильники и автоматические выключатели, предназначенные для защиты кабелей от перегрузки и короткого замыкания, а также для коммутации линий, например, для обслуживания и ремонта. Число автоматов определяется на этапе проектирования, минимальное количество автоматики – вводной автомат, вводное УЗО, отдельный автомат на свет и отдельный на розетки. Но это «аскетичное» решение, которое в современных реалиях создаст большие неудобства в эксплуатации – для ремонта нужно будет обесточивать все помещения разом, а вводное УЗО при срабатывании также отключит всё электричество целиком – искать проблему придётся в темноте.

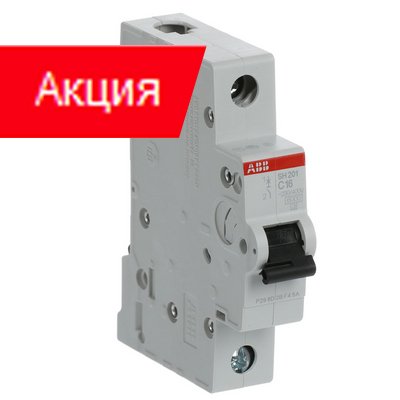

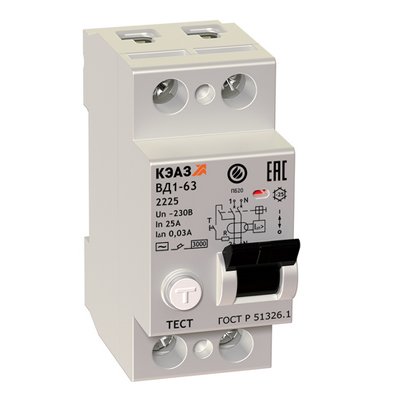

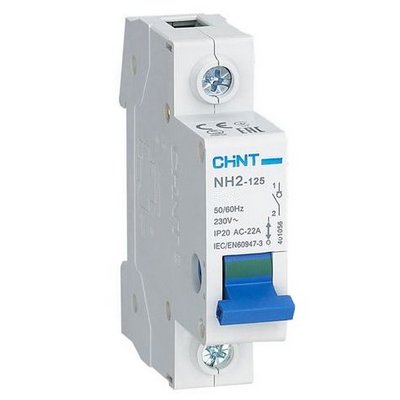

Автоматический выключатель 1п С16 6.0кА SH201 АВВ (2CDS211001R0164)	Выключатель нагрузки 1п 63А NH2-125 (R) модульный CHINT (401056)	Устройство защитного отключения 2п 40А 30мА тип AC ВД1-63-2240-АС-УХЛ4 КЭАЗ (221905)

Отсюда вывод: для определения оптимального числа автоматических выключателей нужно искать баланс между удобством эксплуатации и размерами и ценой щитка. Снабжать каждую розетку и каждый светильник отдельными автоматами вряд ли разумно (хотя бывают и такие проекты), так что можно ограничиться разбивкой электрики на зоны по отдельным помещениям. Пример - для каждой комнаты по два автомата на розетки и свет, плюс дополнительные линии на точки, где предполагается подключать приборы повышенной мощности, например на кухне.

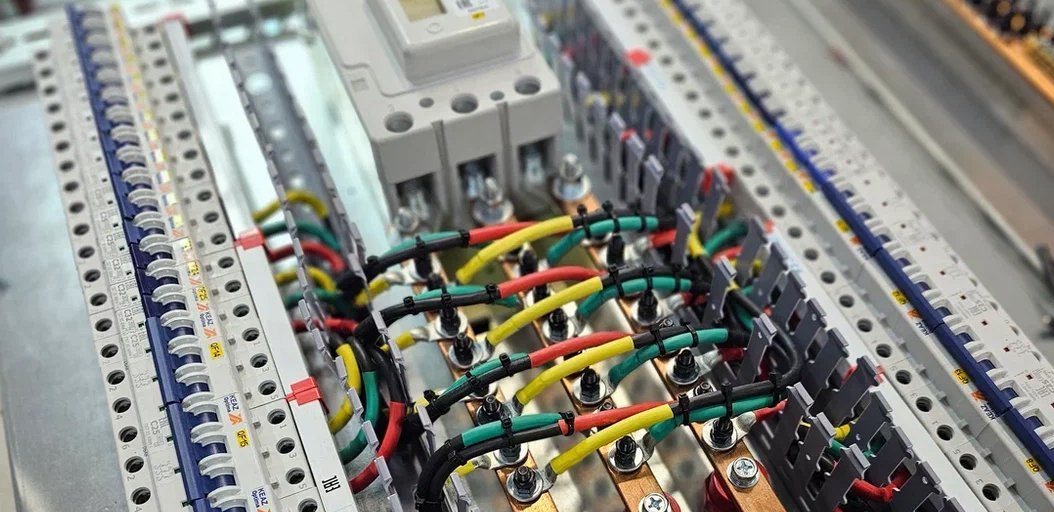

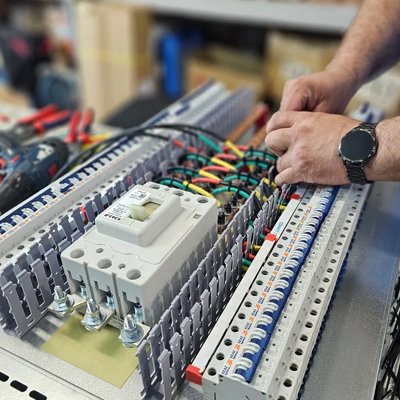

Соединение автоматов в группы лучше всего производить специальными шинами-гребёнками, а при трёхфазном питании разделять фазы по отдельным динрейкам – это снизит вероятность ошибки и проблем при обслуживании и ремонте в будущем.

Дифференциальная защита – поиск золотой середины

Вторым уровнем защиты и контроля являются аппараты дифференциальной защиты – ВДТ (УЗО) и АВДТ (дифавтоматы). Они применяются для защиты людей от удара током, а также для защиты проводки от повреждения при чрезмерных утечках. Отсюда разделение на два типа дифференциальной защиты:

• защита людей от удара током (10 и 30 мА);
• защита проводки от сильных утечек (100 и 300 мА).

Первый тип защиты, как более чувствительный, применяется в двух вариантах. Первый, самый надёжный и простой, но более дорогой это дифференциальные автоматы на каждую розеточную линию (16А 30 мА) и, при желании, на линии освещения (10А 30 мА). Второй вариант немного сложнее в сборке, но позволяет сэкономить на дорогостоящих аппаратах – установка одного УЗО на несколько групп. Номинальный ток УЗО в этом случае берётся равным току вводного автомата, например 40А, а ток утечки – 30 мА. Недостатком такого решения является необходимость организовывать отдельную нулевую шину на каждую группу автоматов с УЗО, а также то, что при срабатывании УЗО будут отключаться сразу несколько линий.

УЗО с большим током утечки (100 и 300 мА) применяются для общей защиты проводки от утечки тока. Такие аппараты устанавливаются на вводе, сразу после вводного автомата и не являются заменой более чувствительных ВДТ на 30 мА – только их дополнением.

Дополнительные аппараты (реле напряжения, УЗИП и др.)

Современный распределительный щит не может обойтись без дополнительных аппаратов, которые обеспечивают полную защиту, в том числе оборудования с электроникой, без которой сегодня не обходится ни один дом, квартира или офис.

Реле напряжения предназначены от отсекания перенапряжений, вызванных неисправностями в питающей сети – самый частый случай это отгорание нуля в главном щите, приводящее к скачку напряжения до 380В. Такое реле устанавливается на вводе, после вводного автомата и должно иметь номинал не меньше, чем у него.
УЗИП или разрядник применяется в распределительных щитках для частных домов (отдельно стоящих зданий) и предохраняют от резких скачков тока и напряжения, вызванных грозовыми разрядами (молниями). УЗИП делятся на три категории:

• B (тип I) – защита от прямого удара молнии в провод ЛЭП;
• C (тип II) – защита от близкого к ЛЭП разряда, имеющего среднюю мощность;
• D (тип III) – защита от дальних разрядов молнии, а также индустриальных помех, также называемая «сетевой фильтр».

Модуль АВР (автоматического ввода резерва) применяется для распределительных щитков, с двумя вводами – основным и для резервного питания. При пропадании напряжения в питающей сети, модуль АВР переключается на резерв и (при необходимости) производит запуск генератора, имеющего специальный блок автозапуска. Современные АВР выполняются в модульном корпусе и могут устанавливаться в обычные корпуса для модульного оборудования.

Спасибо, что дочитали – удачной сборки и надёжного электрощита!
