Соединительные шины для модульных аппаратов
Общие сведения о соединительных шинах для автоматов
Соединительная шина, также известная как гребенка или гребенчатая соединительная шина, является важным элементом, который обеспечивает быстрое и качественное подсоединение устройств модульного типа в электротехнических шкафах и щитках. В отличие от традиционного способа проводки, соединительные шины позволяют быстро, удобно устанавливать и снимать автоматические выключатели без необходимости прокладывать отдельные провода для каждого устройства.
Особенности соединительных шин для автоматов:
1. Цельная литая конструкция: Соединительные шины изготовлены из одного куска токопроводящего материала, что обеспечивает прочность и надежность подключения устройств.
2. Компактные размеры: благодаря своей компактной конструкции, соединительные шины занимают минимум места в электротехнических шкафах и щитках, что особенно важно при установке большого количества устройств.
3. Оптимальное расположение зубьев: на не токопроводящей пластине соединительной шины расположено определенное количество зубьев (штырей), которые обеспечивают равномерное распределение тока и минимизируют потери энергии.
4. Удобство в использовании: подключение и отключение устройств становится проще и удобнее. Нет необходимости каждый раз проводить сложную проводку, просто подсоедините устройство к соединительной шине и оно будет готово к работе.
Использование соединительных шин для автоматов
Их использование позволяет существенно упростить и ускорить процесс подключения и обслуживания устройств. Благодаря своим особенностям и преимуществам, соединительные шины являются надежным и эффективным решением для электротехнических систем.
В современных электротехнических системах шины соединительные, изготовленные из меди, обладают высокой электропроводимостью и прочностью. Для удобной установки и использования, гребенчатая соединительная шина может крепиться на DIN рейку 35 мм или на панель щита/щитка квартирного с помощью винтов.
Однако, чтобы обеспечить безопасность и эстетическое оформление электрощитов и панелей, в комплекте с шинами поставляются специальные заглушки, которые позволяют отрезать лишние выступы и защищают от возможных коротких замыканий.
Классификация шин
Кроме того, шины соединительные для автоматов можно классифицировать по различным признакам:
1. Тип подключаемых устройств: шины одно-, двух-, трех- и четырехполюсные, в зависимости от количества контактов, необходимых для подключения.
2. Форма отводов: штыревые и вилочные. Это позволяет выбрать наиболее удобную и функциональную опцию в зависимости от требований и особенностей конкретной системы.
3. Шаг расположения отводов: 18 и 27 мм. От этого параметра зависит компактность установки и возможность подключения большого количества устройств.
Все эти классификационные особенности позволяют выбрать наиболее подходящие шины соединительные для конкретных нужд и обеспечить надежное и безопасное функционирование электротехнических систем.
Гребенчатые шины, в зависимости от типа подключенных автоматов и УЗО, имеют разное количество пластин в своей конструкции. Количество пластин соответствует количеству полюсов в автоматах. При подборе гребенок учитывается этот фактор. Например, для подключения однофазных автоматов используются однополюсные гребенки, а для подсоединения трехфазных устройств на 4 полюса (ноль и 3 фазы) применяются четырехполюсные гребенки. Таким образом, гребенчатые шины подбираются исходя из нужного количества пластин и соответствующих полюсов автоматов.

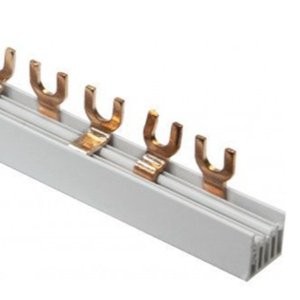

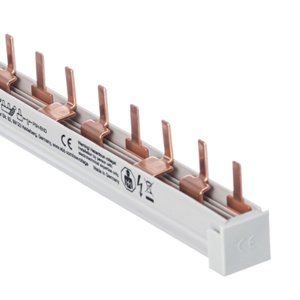

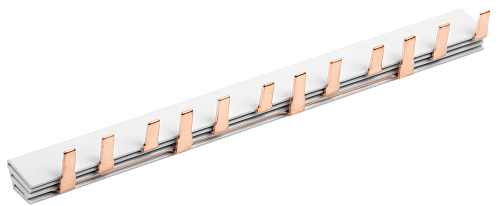

Отводы штыревой формы чаще всего используются для подсоединения электроустановочных устройств. В англоязычных странах такие отводы обозначают английскими буквами pin. Это позволяет легко отличить отводы штыревой формы и использовать их для соответствующих устройств. Отводы вилочной формы, обозначаемые буквами fork, применяются только с устройствами, которые имеют специальный зажим, предназначенный для такого типа подсоединения. Это обозначение помогает правильно выбирать отводы вилочной формы и гарантирует правильное и безопасное подсоединение устройств.
При выборе конкретной гребенки для установки электрической сети, необходимо учитывать вид подключаемого автомата или УЗО. Это обеспечит правильное соединение и надежное функционирование системы.
Сечение отводов играет важную роль в выборе гребенки. В данном случае, сечение составляет 16 мм2, что позволяет пропускать ток не более 63А. Это обязательно нужно учитывать при выборе подходящей гребенки.
Особенности установки
Установка шины соединительной гребенчатой требует внимательного подхода. Отводы должны полностью входить в гнезда устройств, чтобы обеспечить надежность соединения. Если имеются лишние зубья, то их следует удалить, используя соответствующий инструмент.
Когда производится резка гребенчатой шины, важно соблюдать правильную последовательность. Рекомендуется сначала резать медную часть, а затем изоляционную пластину. Таким образом, изоляционная пластина будет заходить за последний контактный зуб, обеспечивая дополнительную защиту и надежность соединения.
Для процесса электромонтажа важно правильно подключить модульные автоматы. Сначала устанавливается гребенка и сверху крепятся штыревая и вилочная части. Затем контакты надежно закрепляются при помощи винтов. Питание подводится к гребенке. После этого производится подключение проводов к выключателям, которые направляют энергию к устройствам. Однако перед подачей питания важно проверить правильность подключения, соответствие схеме. Только после выполнения всех этих действий можно включить питание. Тогда электромонтажные работы считаются завершенными. Важно помнить, что правильное подключение и надежная фиксация контактов обеспечивают безопасность и эффективность работы электрической системы.
Преимущества применения гребенчатых соединительных шин в электрических установках неоспоримы и включают в себя следующие:
- Аккуратные и качественные соединения, которые обеспечивают надежность и безопасность работы электроустановок.
- Отсутствие нагромождения проводов, что упрощает их обслуживание и ремонт. Теперь нет необходимости искать провода среди множества перемешанных соединений.
- Отсутствие нагрева в месте контакта. Гребенки обеспечивают хороший контакт и минимальное сопротивление, что исключает нагрев и повреждение устройств.
- Возможность подключения различных устройств. Гребенки предназначены для подключения как одно-, так и полторамодульных устройств, что обеспечивает гибкость и удобство использования.
- Соединительные шины выдерживают нагрузку вплоть до 63А, что делает их идеальным решением для электрических установок различных масштабов.
Не смотря на все преимущества, у гребенчатых соединительных шин есть и некоторые недостатки, которые нужно учитывать при их выборе и использовании:
- Необходимость выбора гребенки от производителя, который выпускает автоматы и УЗО. Это связано с тем, что соответствие и совместимость компонентов играет важнейшую роль для эффективной работы установки.
- При проведении ремонтных работ потребуется отключение питания всех подсоединенных к гребенчатой шине устройств. Это может вызывать неудобства и дополнительные затраты времени при проведении обслуживания электроустановки.
В работе с электроустановками принципиально важно уметь адаптироваться к ситуации и, при необходимости, вносить изменения. Одним из таких изменений, может быть, необходимость добавления новых автоматов. Однако добавление новых автоматов приводит к необходимости замены гребенки, что иногда является долгим и трудоемким процессом.
Еще одной проблемой, которую приходится решать при работе с автоматами, является выход из строя одного из них. В таких случаях приходится демонтировать шину и ослабить контакты на всех подключенных устройствах. Это требует от электрика дополнительных усилий и времени, что может замедлить процесс ремонтных работ.
Однако, для упрощения работы электромонтажников и электриков с автоматами существует шина гребенчатая. Используя шину гребенчатую, не нужно изготавливать перемычки из изолированного провода и выполнять их соединение. Это упрощает процесс монтажа и сокращает количество проводов. Особенно это актуально для сложных высоко- и низковольтных установок, где количество проводов может быть значительным. Таким образом, шина гребенчатая не только сокращает время и усилия, затрачиваемые на обслуживание и ремонтный работы, но и способствует более эффективной и удобной работе с автоматами.
