Оснащение электрощитка дополнительным оборудованием: полезные и нужные вам аппараты

Помимо основных элементов защиты и управления – автоматов, дифавтоматов и УЗО, в электрическом щитке можно и нужно установить дополнительные аппараты, которые сделают вашу электрику безопаснее и комфортнее и в будущем сэкономят немалые средства. Какие устройства стоит рассмотреть и как они работают – мы расскажем дальше, читайте до конца!

Реле напряжения: защитник ваших приборов

Состояние электросетей в России бывает разным: где-то всё работает как часы, а где-то сеть изношена и плохо обслуживается, отчего периодически происходят отключения и, что ещё хуже – резкие повышения напряжения, вплоть до 380 Вольт. Первое такое повышение, и все или большая часть ваших электронных приборов: телевизоры, компьютеры, холодильники – выйдут из строя. Денежные потери могут составить десятки и даже сотни тысяч рублей, а найти виноватых и взыскать эти деньги, как показывает практика, почти нереально.

Для защиты от резких повышений и понижений напряжения, в щиток устанавливается реле напряжения – электронный прибор, который в режиме реального времени отслеживает напряжение в сети, и при выходе этого напряжения за установленные вами
рамки, отключает проводку дома, квартиры или офиса, оберегая приборы от выхода из строя.

Реле напряжения может быть однофазным и трёхфазным. В том случае, когда у вас имеются лишь однофазные приборы, можно установить три однофазных реле напряжения на каждую из фаз. Это более экономичный вариант, а ещё он будет удобнее – при скачке напряжения отключится только одна фаза, а остальные останутся подключенными.

Разрядник (УЗИП) – защита от разрядов молнии

Во время грозы, при разрядах молнии, в проводах воздушных линий образуются наводки – кратковременные скачки напряжения, которые могут достигать нескольких киловольт. Хорошо, если разряд произошёл далеко – на расстоянии километра и более. Но при близких разрядах, не говоря о прямых попаданиях молнии в провода электропередачи, скачок напряжения может быть настолько сильным, что все приборы в доме мгновенно выйдут из строя и даже реле напряжения, о котором мы рассказали выше, вам не поможет.

Для защиты от грозовых перенапряжений в щиток нужно установить УЗИП или, на жаргоне электриков, разрядник. Это устройство соединяется с токоведущими проводами и заземлением. При разряде молнии, варистор или искровой промежуток внутри разрядника мгновенно отводят опасный ток на заземляющее устройство, обеспечивая нужную защиту.

УЗИПы бывают разные – в зависимости от того, какой уровень защиты нам нужен.

Типовые разрядники делятся на три категории:

• 1 (B) это самый мощный УЗИП, способный остановить прямое попадание молнии в провод – лучше всего установить его в щиток на столбе, чтобы между ним и электрощитком в доме было хотя бы 10 метров кабеля: это гарантирует полное отграничение тока разряда;
• 2 (C) – самый популярный и востребованный УЗИП – он защищает от наиболее частых разрядов – вблизи линии электропередачи;
• 3 (D) самый тонкий и чувствительный разрядник, аналогичный схеме в сетевых фильтрах: его нужно устанавливать на линии, которые питают наиболее тонкую электронику, например компьютеры и «умные» телевизоры.

На практике, разрядники выполняются комбинированными, например со ступенями 1+2 или 2+3 – выбор за вами, но какой бы разрядник вы ни выбрали, его установка в частном доме крайне желательна.

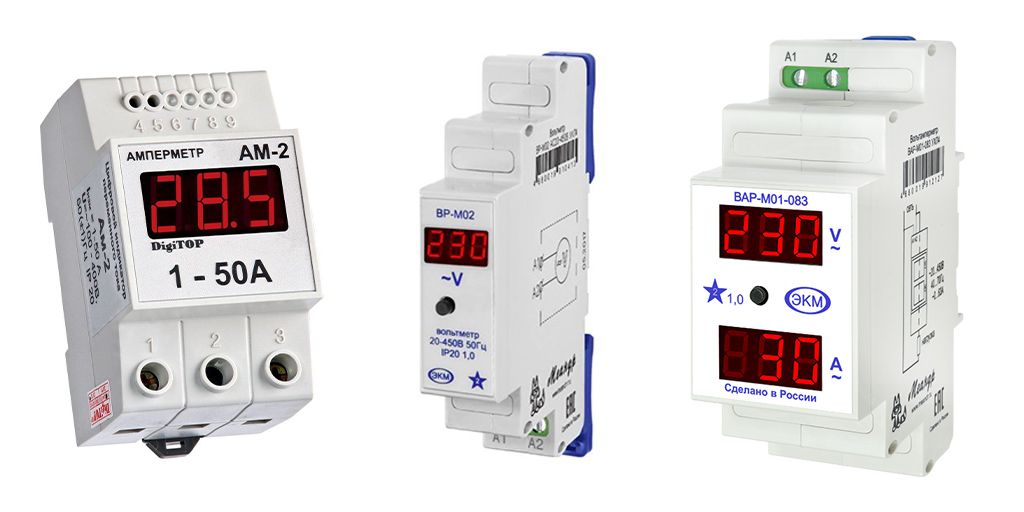

Вольтметры, амперметры и индикаторы

Электрощит, как центральный «орган» вашей проводки, должен не только защищать вашу проводку, но и обеспечивать вас информацией о её состоянии. Для контроля сетевого напряжения, потребления тока и работоспособности отдельных линий, в щиток устанавливаются вольтметры, амперметры и индикаторы.

Для экономии места, вольтметры и амперметры могут быть выполнены в едином корпусе, а для оперативного отслеживания этих параметров их можно смонтировать на дверце щитка. Этот вариант индикации применяется не только в промышленности, но и в простых щитках для дома, квартиры и офиса.

Переключатели фаз

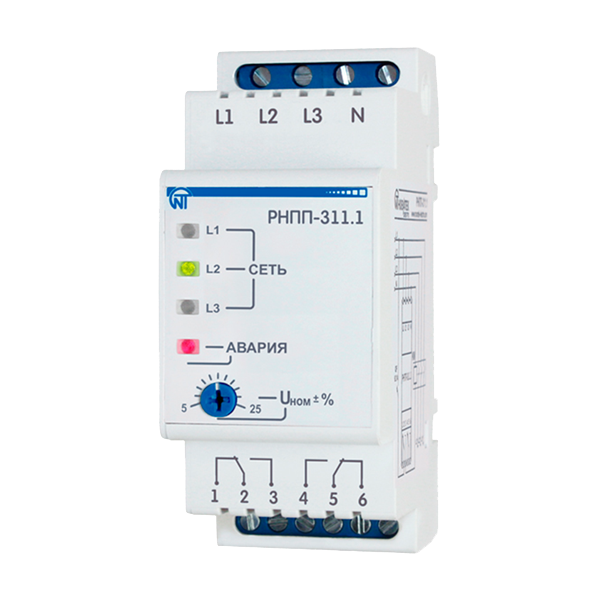

При трёхфазном подключении, удобно предусмотреть специальный переключатель фаз – с его помощью можно подключать особо чувствительную к неправильному напряжению нагрузку к той фазе, где в данный момент напряжение соответствует норме. Механические переключатели встречаются редко, да и отслеживать напряжение вручную неудобно, поэтому лучше рассмотреть автоматический переключатель, который также называется «реле приоритетной нагрузки».

Мастер-выключатель

Для удобства отключения всех потребителей, например при уходе из офиса или длительном отсутствии дома во время отпуска, можно установить мастер-выключатель – обычный настенный выключатель, соединённый с контактором в щитке. Достаточно переключить клавишу – и все приборы в доме, квартире или офисе отключатся.

Спасибо, что дочитали – не забудьте оснастить ваш электрощиток нужными устройствами и ваша электрика будет не только безопасной, но и удобной в использовании!
