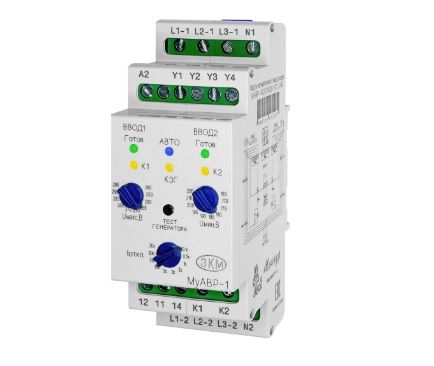

Автомат ввода резерва МУАВР-1 АС230/400В УХЛ4 Меандр

Нет в наличии
Артикул: Артикул поставщика:
ЦС000049307 4680019912295
Устройство управления автоматического ввода резерва в модульном исполнении МУАВР-1, контролирует напряжение на основном и резервном вводах. И при выходе значений напряжения на основном вводе за пределы нормы, автоматически переключает нагрузку на резервное питание. При восстановлении питания на основном вводе нагрузка автоматически переключается с резервного ввода на основной (при установленном приоритете линии).
Последняя цена:
9307 р./шт
Нет в наличии
Сообщить о поступлении
Доставка за 2 часа

Описание

  • Ввод 1 и Ввод 2 имеют гальваническую развязку;
  • Работа, как с трёхфазными, так и с однофазными вводами в любых комбинациях;
  • Установка порогов Uмин и Uмакс;
  • Контроль наличия, обрыва, порядка чередования фаз для Ввода 1 и Ввода 2;
  • Установка времени срабатывания от 0,1 до 60 секунд;
  • Нагрузочная способность по выходам К1, К2, Авария - 5А/АС250V;
  • Компактный корпус 35 мм.

    Работа реле МУАВР-1:

    Подключение нагрузки обеспечивает коммутационное устройство (КМ) электромагнитного типа, контактор или пускатель управляемые модулем. При аварии на основном вводе производится отключение нагрузки от основного ввода и переключение на резервный ввод. При восстановлении питания на основном вводе нагрузка автоматически переключается с резервного ввода на основной (при установленном приоритете линии).

    Модуль МУАВР-1 контролирует параметры трехфазной четырехпроводной сети с нейтралью (ввод1 подключается к L1-1, L2-1, L3-1, N1, ввод2 подключается к L1-2, L2-2, L3-2, N2), или однофазной сети (ввод1 подключается к L1-1 и N1, ввод2 подключается к L1-2 и N2), Модуль имеет светодиодную индикацию текущего состояния сети. Питание осуществляется от контролируемой сети. Оба ввода гальванически развязаны между собой. Управление КМ осуществляется путем подачи напряжения с L1-1 на К1 для включения Ввод1 и с L1-2 на К2 для включения Ввод2. Нагрузочная способность релейного выхода (АС1 АС250В 5А).

    Микропроцессорный блок анализирует готовность основного и резервного вводов, а так же текущее состояние дискретных входов, после чего осуществляет выдачу сигналов управления. Питание микропроцессорного блока осуществляется от фаз L1, L2, L3, первого или второго вводов. При отсутствии питания на обоих вводах, микропроцессорный блок может сформировать сигнал запуска генератора замкнутыми контактами 11-12.

    На лицевой панели размещены:

    • СД индикаторы включения встроенных реле: жёлтый — К1 и К2 реле включено (если мигает — происходит отсчёт времени включения или отключения соответствующего ввода). К1 мигает редко — отсчёт времени возврата на приоритетный ввод. К1 и К2 мигают одновременно — ошибка однократности (см. п «Защита от циклического переключения между вводами» в паспорте).
    • СД индикаторы готовности вводов: зеленый — ГОТОВ (параметры ввода в допуске), красный — НЕ ГОТОВ (мигает один раз — авария по L1, мигает два раза — авария по L2, мигает три раза — авария по L3, мигает четыре раза — нарушение порядка чередования фаз или слипание фаз на вводе.
    • СД индикатор автоматического/ручного режима работы; синий — АВТО (светится — режим авто, не светится — ручной режим, изредка помигивает — режим стоп).
    • СД индикатор КЗГ (контакт запуск генератора): жёлтый — включён, когда замкнуты 11-12 контакты (включается только в режиме работы ввод2 — ГЕНЕРАТОР).
    • Три поворотных ручки для установки верхнего и нижнего порогов напряжения и времени отключения (устанавливаются для обоих вводов).
    • Кнопка — тест генератора позволяет включить на 2минуты/выключить генератор в режиме «ввод2 — генератор» при подключённой нагрузке к ввод1 (размыкает контакты 11-14 и замыкает контакты 11-12).

Технические характеристики

Производитель Меандр
Артикул ЦС000049307
Артикул поставщика 4680019912295
Базовая единица шт
Тип изделия Модуль управления вводом резерва
Серия МУАВР-1
Номинальный ток, А 5
Напряжение питания, В 220-400
Тип Автоматический
Количество фаз 1-3
Ширина, мм 35
Высота, мм 62
Глубина, мм 93
Вес, кг 0.14
Степень защиты IP54/IP20
Способ монтажа DIN-рейка
Тип подключения Винтовое соединение
Номинальная частота переменного тока, Гц 45-65
Диапазон рабочих температур, С° -25…+55
Задержка включения 0.2, 5, 60, 120 с.
Задержка отключения 0.1, 0.5, 1, 2, 3, 5, 10, 20, 30, 60 с.
Вид изделия Переключатель фаз
Тип напряжения AC
