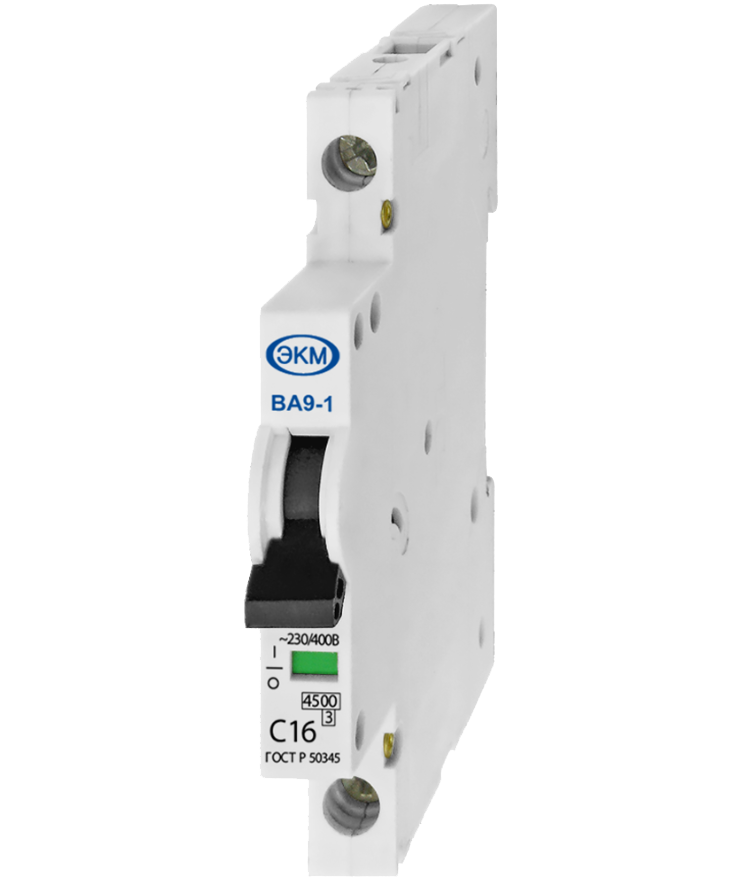

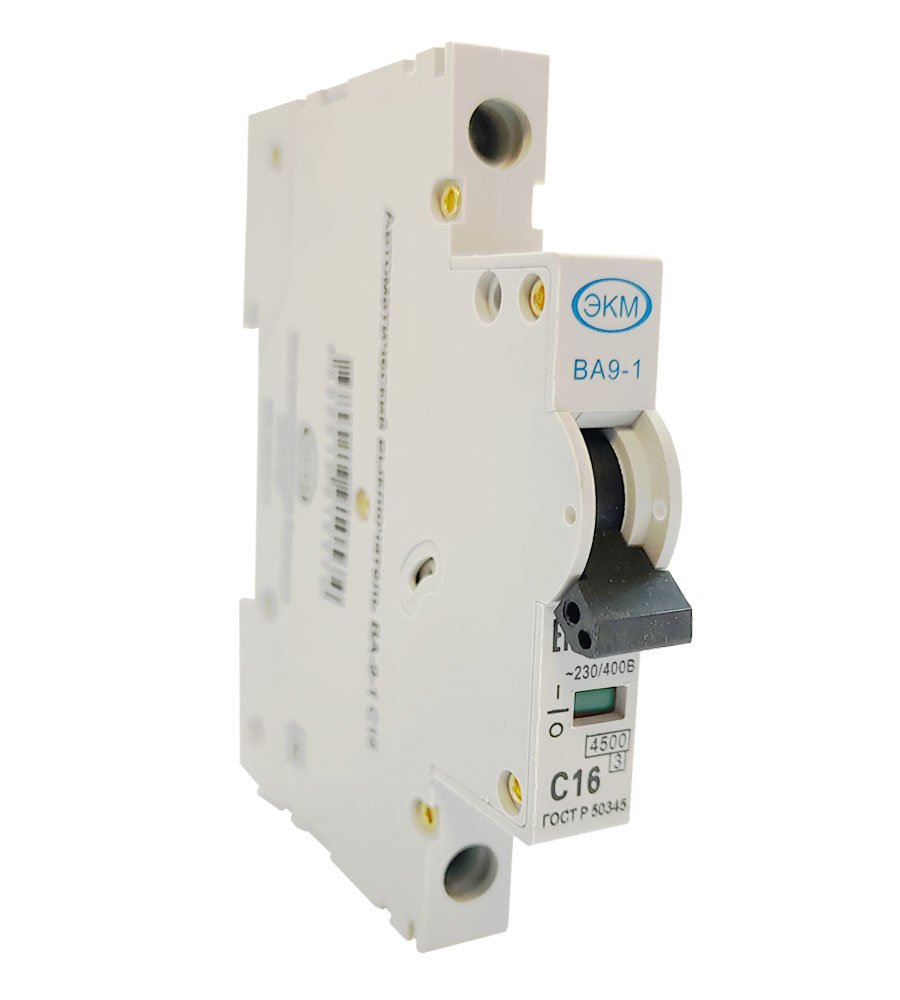

Автоматический выключатель 1п C 16А 4.5kA ВА-9-1 9мм Меандр 4680019910574

Код товара: Артикул производителя:
ЦС000102986 141655
Автоматический выключатель 1п C 16А 4.5kA ВА-9-1 9мм Меандр 4680019910574 предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания, а так же оперативного управления участками электрических цепей.
Номинальный ток, А:
10
16
20
Количество полюсов:
1
3
%
Скидка
Новому покупателю
Авторизоваться
-3% 299 р.
290.03 р./шт
В наличии
Скидка нового покупателя
-8.97 руб. (3%)
В корзину
Самовывоз: бесплатно
В наличии в 3-х магазинах
Доставка за 2 часа

Описание

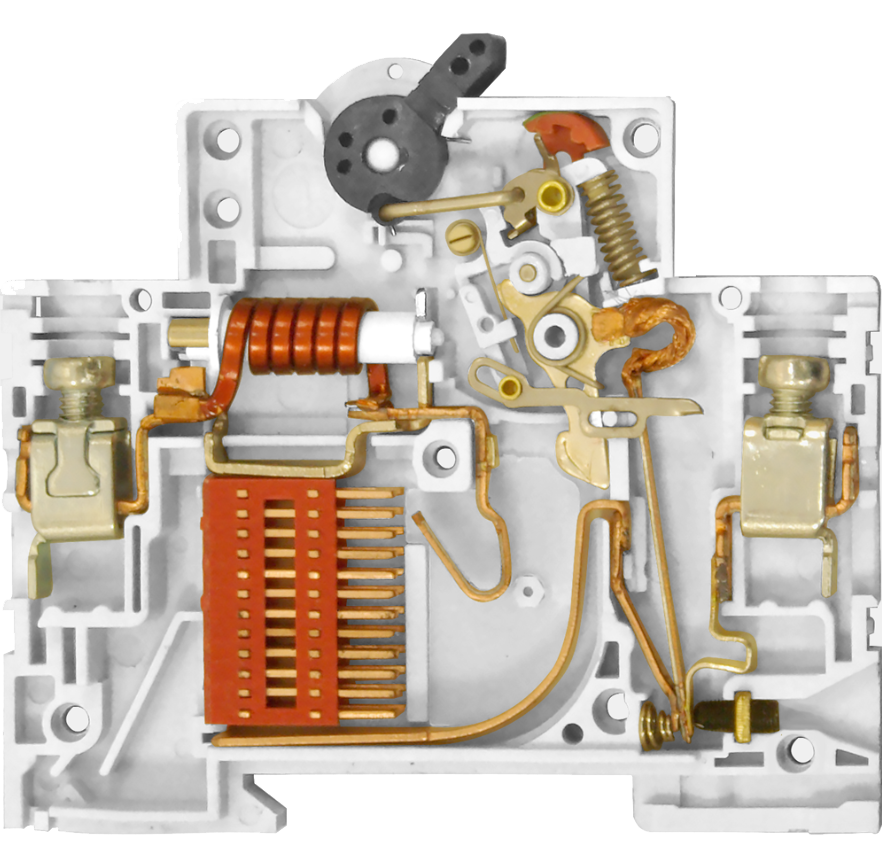

В Устройстве реализовано два принципа защиты нагрузки: электротепловой и электромагнитный. При перегрузках в защищаемой цепи, протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита, создает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В результате воздействия на рычаг свободного расцепления происходит разрыв цепи, тем самым обеспечивается защита от перегрузок и токов короткого замыкания.

ОСНОВНЫЕ ОСОБЕННОСТИ

  • Номинальный ток нагрузки 16А;
  • Номинальное рабочее напряжение 230/400В;
  • Характеристика срабатывания электромагнитного расцепителя - C
  • Наибольшая отключающая способность, не менее 4,5 кА;
  • Число полюсов - 1;
  • Ширина модуля 9 мм;
  • Наличие драгоценных металлов, (серебро), на полюс - 0,3-0,5 г.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в пластмассовом корпусе с передним присоединением проводов. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 16 мм2.

Таблица выбора сечения кабеля и автоматических выключателей в зависимости от нагрузки и группы потребителей:

Назначение линии (группа потребителей) Мощность, кВт Ток (для 220В), А Сечение жил, мм² Количество жил Авт. выкл., А
Освещение до 2,2 до 10 1,5 2 или 3 10
Розеточная группа (общая, комнатная) до 3,5 до 16 2,5 3 16
Кухонная розеточная группа (электроплита) 4,5 - 7,0 20-32 4,0 - 6,0 3 25 (для 4 мм²) или 32 (для 6 мм²)
Линия для электроплиты/варочной панели 7,0 - 10,0 32-45 6 3 32 - 40
Линия для стиральной/посудомоечной машины 2,0 - 2,5 10-12 2,5 3 16
Линия для кондиционера 1,5 - 2,5 8-12 1,5 - 2,5 3 10 (для 1.5 мм²) или 16 (для 2.5 мм²)

Технические характеристики

Производитель Меандр
Артикул ЦС000102986
Артикул производителя 141655
Базовая единица шт
Тип изделия Автоматический выключатель
Серия ВА9-1
Номинальный ток, А 16
Количество полюсов 1
Отключающая способность, кА 4.5
Тип расцепления C
Напряжение, В 230/400

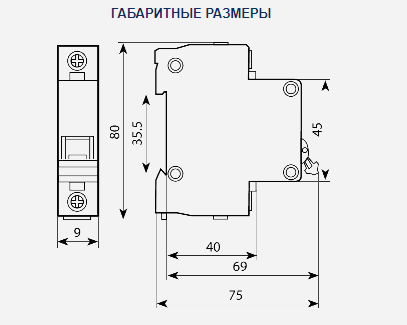

Ширина, мм 9
Высота, мм 80
Глубина, мм 75
Вес, кг 0.052
Степень защиты IP20
Способ монтажа DIN-рейка
Количество модулей 1
Тип подключения Винтовое соединение
Номинальная частота переменного тока, Гц 50/60
Механическая износостойкость (кол-во циклов) 15000
Коммутационная износостойкость (кол-во циклов) 6000
Модульная ширина (общее кол-во модульных расстояний) 1
Глубина установочная (встраиваемая) 72.5
Степень загрязнения 2
Класс токоограничения 3
Количество защищенных полюсов 1
