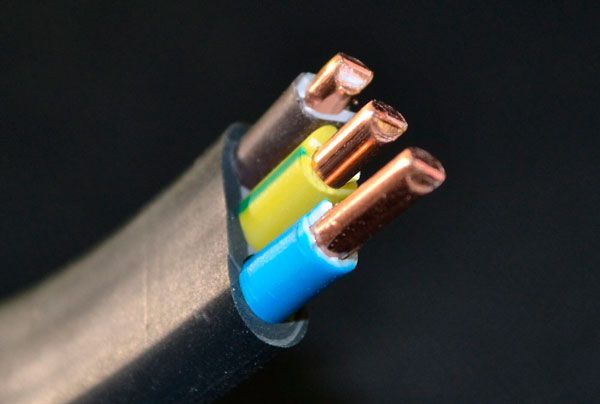

Выбор сечения кабеля (на примере ВВГ)

Как выбрать сечение кабеля: важные аспекты

Расчет сечения по мощности.

Первым шагом при выборе сечения силового кабеля является определение ожидаемой нагрузки. Расчет мощности поможет определить, сколько энергии пройдет через наш кабель. Учтите пиковые нагрузки и возможность расширения электроустановки.

Учитывайте длину кабельной линии.

Длина кабельной линии также влияет на выбор сечения. Длинные маршруты требуют более крупного сечения для минимизации потерь энергии в кабеле.

Условия эксплуатации.

Окружающая среда также влияет на выбор. Если кабель проложен во влажных или агрессивных средах, важно выбирать его с соответствующей защитой от влаги и агрессивных сред.

Выбор типа кабеля ВВГ.

Кабели ВВГ демонстрируют свою надежность и прочность. Они соответствуют различным условиям эксплуатации. В зависимости от нагрузки, допустимой температуры и других факторов выберите соответствующий тип кабеля ВВГ.

Типы кабелей ВВГ и их характеристики

ВВГнг(А)-LS – это силовой кабель, с медными жилами, изоляцией и оболочкой из ПВХ пониженной пожарной опасности. Подходит для прокладки внутри помещений.

ВВГнг(А)-FRLS – это силовой огнестойкий кабель, с медными жилами, с изоляцией и оболочкой из поливинилхлоридных композиций пониженной пожароопасности (индекс FR в марках кабелей означает огнестойкость Fire Resistance, индекс LS означает низкое дымо- и газовыделение Low Smoke). Часто используется в эвакуационных линиях.

ВВГнг(A)-HF - не существует, т.к. ПВХ - выделяет галогены при горении, поэтому смотрите марку ППГнг(A)-HF - это силовой кабель, с медными жилами, с изоляцией, внутренней и наружной оболочкой из ПВХ пластиката пониженной пожарной опасности, не выделяющий коррозионно-активных газообразных продуктов при горении и тлении.

Таблица с маркировкой и сечением кабеля ВВГ

Правильный выбор сечения силового кабеля – надежность и безопасность работы электроустановки. Расчет нагрузки, учет условий эксплуатации и выбор кабеля типа ВВГ позволяют обеспечить передачу электроэнергии и минимизировать потери. Не забудьте проконсультироваться с профессионалами для точного подбора сечения кабеля под ваши задачи.

Правильная установка и обслуживание

Выбор сечения кабеля – лишь первый шаг. Правильная установка и последующее обслуживание также играют важную роль в обеспечении долгой и надежной работы электроустановки.

Правильная установка.

При установке следует соблюдать рекомендации производителя и стандарты безопасности. Учтите правила прокладки, минимальные радиусы изгибов и держателей от механических повреждений.

Экранирование и заземление.

В некоторых случаях требуется использование экранированного планшета для защиты от электромагнитных воздействий. Также обращайте внимания на заземление кабеля, которое помогает предотвратить статический заряд и защиту от поражения электрическим током.

Регулярное обслуживание.

Периодическая проверка кабельных соединений и оказание помощи в возникновении потенциальных проблем на ранних стадиях. Проведите визуальный осмотр и при необходимости обратитесь к специалисту.

Справочный материал: потери энергии в кабеле

Потери энергии в кабеле направлены на эффективность передачи электроэнергии. Основными источниками потерь являются резистивные проводники и диэлектрики. Энергия, потерянная в виде тепла, может привести к перегреву кабеля и снижению эффективности системы. Чтобы уменьшить потери, выбирайте кабели более большого сечения, особенно для небольших маршрутов.

Преимущества медного проводника

Кабели ВВГ часто доступны с медными и алюминиевыми проводниками (АВВГ). Медь обладает лучшей электропроводностью и теплопроводностью по сравнению с алюминием. Она также более устойчива к окружающей среде и механическим повреждениям.

Преимущества кабеля ВВГ

• Универсальность использования в различных условиях.

• Доступность различных типов для соблюдения требований.

• Повышенная огнестойкость и низкое дымообразование для безопасности.

• Медные проводники для эффективной передачи электроэнергии.

• Широкий диапазон сечений для гибкости проектирования.

 Выбор сечения силового кабеля – сложная задача, требующая учета множества факторов. Правильно выбранное сечение позволить максимально выполнить задачу энергоснабжения соблюдая все нормы и правила качества и безопасности.
