Выбор оболочки для электрощитка

Требования к оболочке (корпусу) электрощитка

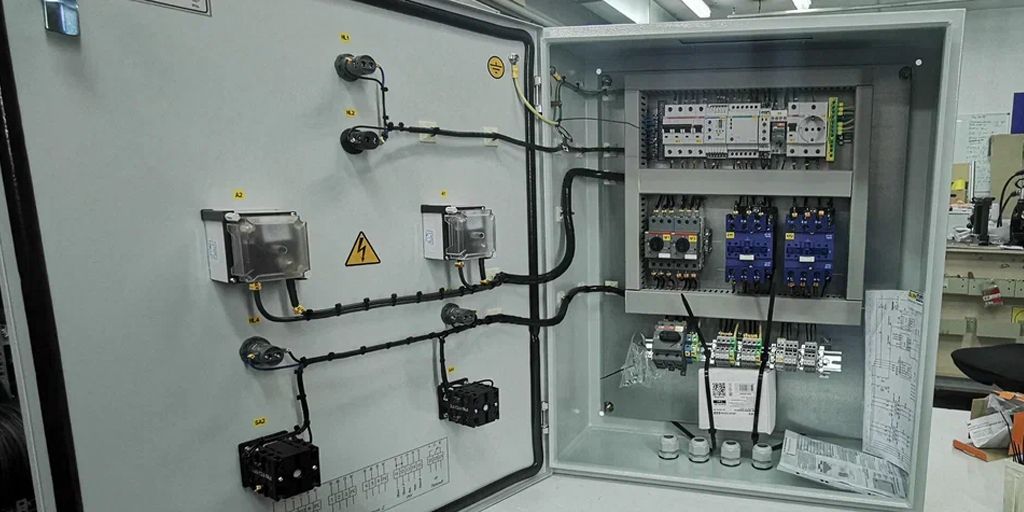

Внутри электрощита располагаются электрические аппараты, проводники и большое количество электрических соединений. Это создаёт условия повышенного нагрева, а также опасности возгорания, при неисправности приборов или нарушении целостности контакта. Корпус электрощитка, для бесперебойного функционирования электроаппаратов, должен быть сделан из материалов, которые:

• имеют стойкость к постоянному нагреву;
• способны изолировать возгорание, возникшее внутри щитка;
• не распространяют пламя и самостоятельно затухают;
• имеют достаточную прочность, чтобы выдержать вес и деформирующие усилия, возникающие при коротких замыканиях.

Этим требованиям отвечают два вида материалов – конструкционная сталь и специальный электротехнический пластик. Традиционно, пластик применяется для небольших электрощитков, ёмкостью до 54 модулей, а для более серьёзных щитков, в том числе промышленных, основой конструкции является сталь. Кроме этого, на пластиковые корпуса накладывается ограничение по максимальному току аппаратов – 63 Ампера. Большие токи требуют более массивных аппаратов, а также больших усилий при монтаже проводников – также, при возникновении короткого замыкания на мощных кабельных линиях, возможна деформация относительно мягкого пластика. При установке щитков в сырые помещения, либо на улицу, нужно выбрать щит с защитой IP не ниже IP44, а лучше – IP65.

• «У» - исполнение для умеренного климата;
• «УХЛ» - исполнение для умеренного и холодного климата;
• «ТВ» - исполнение для влажного тропического климата;
• «ТС» - исполнение для сухого тропического климата.

Цифра, которая следует за буквенным обозначением климатического исполнения (например УХЛ1), означает категорию эксплуатации аппарата, а именно:

1. на открытом воздухе;
2. на открытом воздухе под навесом;
3. в помещении с естественной вентиляцией;
4. в помещениях с искусственным климатом;
5. в помещениях с повышенной влажностью.

Выбор между пластиком и металлом – практические советы

Европейская промышленность как правило не выпускает небольшие щитки из металла, однако российские щитки унаследовали традицию СССР и продолжают изготавливать щитки из металла даже небольшого размера. Отсюда выбор – либо применять пластиковые боксы, либо использовать металлические щитки.

Металл ассоциируется с пожаробезопасностью и не зря: изолирующая способность стали намного выше, чем даже у современного огнестойкого пластика. Однако на практике, небольшие щитки не доставляют головной боли – они содержат компактные автоматы и реле на малые токи и с правильным монтажом опасность возгорания минимальна. Труднее выбрать, если речь идёт о трёхфазном щитке на большой офис, магазин или коттедж. Если поверхности, на которые предполагается монтировать щит, негорючие, можно сэкономить и применить пластиковый бокс. Однако если речь идёт о деревянном строении, число модулей превышает 54, либо предполагается установка негабаритных приборов, например контакторов или автоматов с литым корпусом – лучше остановиться на стальном корпусе
