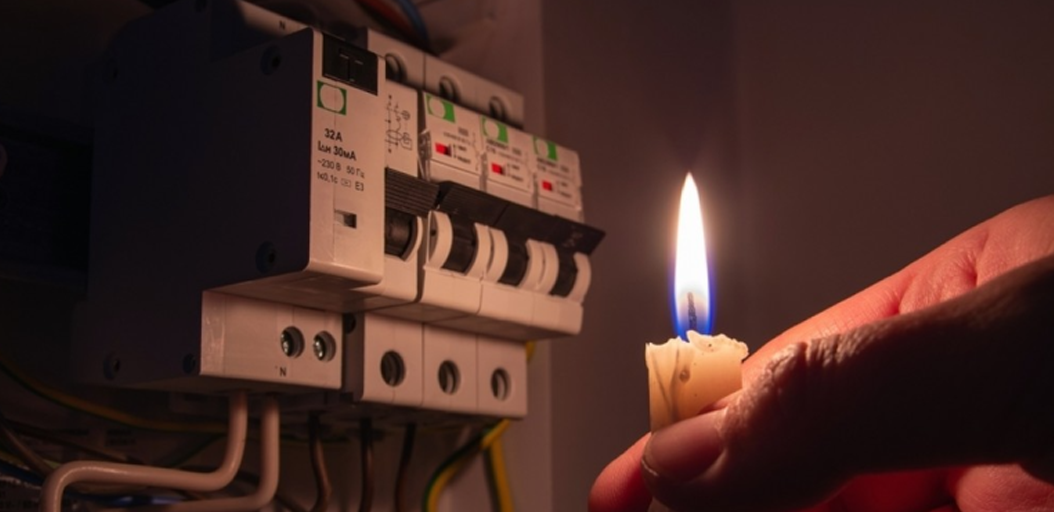

Выбивает пробки или автомат? Причины и решения

Если в вашей квартире «выбивает» пробки или постоянно отключаются автоматы, это может говорить о разных проблемах – от самых простых и легко устранимых, до серьёзных. Мы разберём самые частые неисправности, которые приводят к постоянному срабатыванию защиты – это вам пригодится, так что читайте до конца!

Плохо затянутые клеммы в автомате

Винтовые клеммы в автоматическом выключателе, которые служат для присоединения провода к автомату, должны быть плотно затянуты. В противном случае контакт будет слабым и при прохождении сильного тока в этом месте будет нагрев. Как это нагрев приводит к срабатыванию автомата? Всё дело в его устройстве.

Если автомат отключается, это означает, что внутри него сработал расцепитель. В обычном бытовом автомате встроено два расцепителя – мгновенный (электромагнитный) и сравнительно медленный – биметаллическая пластина. Мгновенный расцепитель срабатывает только при больших токах в сотни ампер и в данный момент нас не интересует.

Биметаллическая пластина, в отличие от электромагнитного расцепителя, срабатывает при нагреве – в штатном режиме она нагревается от проходящего через неё тока, изгибается и, в какой-то момент отключает автомат. Проблема в том, что она «не различает» нагрев от проходящего тока и от внешних источников тепла – например, плохо затянутой клеммы. И, если нагрев клеммы достаточно сильный, и она разогревает весь корпус автомата, биметаллическая пластина срабатывает так, как будто в сети есть перегрузка, хотя все в порядке.

Эта неисправность устраняется двумя способами:

• если пластик вокруг клеммы не почернел и не оплавился, достаточно затянуть её с усилием 2,5 Нм, которое обеспечивается динамометрической отверткой или опытным электриком;

• если пластик почернел от нагрева и поплавился, починить автомат уже не получится – его нужно заменить на аналогичный по номинальному току.

Неисправность автомата

Автоматы с бюджетной ценой не всегда служат долгие годы – иногда, спустя год или два некоторые из них начинают барахлить – например, отключаться без причины. Выяснить неисправность автомата несложно – нужно замерить ток в линии, подключённой к его выходу и, если она не превышает его номинал, например 16А, а автомат отключается – он неисправен и нуждается в замене.

Измерение можно произвести токоизмерительными клещами – даже дешёвыми китайскими, так как нас интересует только примерное значение тока и большая точность измерения здесь не требуется.

Утечка тока в проводке

В старой, а иногда и в новой, но неправильно смонтированной проводке, может возникнуть утечка тока. Утечка тока возникает при плохой изоляции кабеля или монтажных проводов внутри прибора, например стиральной машины. Если утечка слабая, вы никак её не ощутите, если только прибор не начнёт «биться током». Но сильная утечка, способная вызвать нагрев и даже возгорание в месте аварии, вполне способна вызывать срабатывание автомата.

Выяснить, утечка ли это, можно с помощью специального измерительного прибора – токоизмерительных клещей, которые измеряют силу тока в проводе бесконтактным способом, без необходимости его разрыва. Для измерения утечки тока нужно обхватить клещами нулевой и фазный проводник (без заземляющего!). Ток по нулю вычтется из тока по фазе, так как они текут в противоположных направлениях и клещи покажут разницу между ними, то есть ток утечки.

Если ток утечки не превышает 0,01А (10 мА) можно не беспокоиться, так как он не опасен. Но при больших токах утечки на линии нужно локализовать и устранить неисправность как можно скорее. В противном случае возможны удары током людей и даже возгорания.

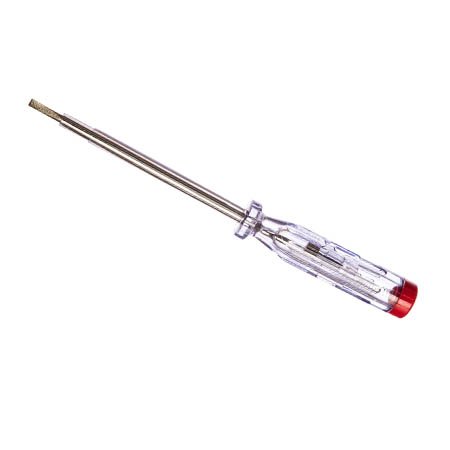

Автоматический выключатель 1п C16 4.5кА NXB-63S (R) CHINT (296710)	Токоизолирующие клещи М266 PROFI DUWI	Отвертка индикаторная 100-250В 190мм SV-45155-19-C СВЕТОЗАР

Перегрузка на линии

Бывают случаи, когда постоянные отключения автомата не свидетельствуют о его неисправности – он работает как нужно и защищает линию от перегрузки. Есть предел нагрузки на провод, выше которого провод нагревается так сильно (выше +70 градусов), что его изоляция может расплавиться, что приведёт кабель в негодность.

Выяснить, имеется ли на линии перегрузка можно с помощью токоизмерительных клещей, либо используя амперметр, устанавливаемый на динрейку. Если сила тока больше чем в полтора раза превышает номинал автомата, например 24А на линии с автоматом 16А, его отключение является нормальным – вам нужно убрать с линии лишние нагрузки, а если их некуда перераспределить, нужно проложить дополнительную линию.

Что делать, если автомат вышел из строя?

В случае, когда автомат вышел из строя и его нужно заменить, последовательность действий по ремонту следующая.

Отключите напряжение, подающееся на автомат – для этого нужно выключить вводной автомат в этом же щитке, либо автомат/рубильник в подъезде. Убедитесь, что на автомате нет напряжения с помощью индикаторной отвёртки. Затем, используя крестовую отвёртку, ослабьте винты в клеммах и выньте из клемм провода сверху и снизу автомата. Оттяните рычажок, который крепит автомат к динрейке снизу автомата и снимите его с рейки.

Если провода почернели или имеют оплавленную изоляцию, нужно откусить повреждённый участок и зачистить провод так, чтобы в новом автомате были зажаты чистые концы провода с целой изоляцией. После этого нужно установить новый автомат такого же номинала, что и старый, на динрейку и присоединить к нему провода, затягивая клемму с усилием 2,5 Нм.

Если в вашем щитке установлены автоматические выключатели старого образца в виде резьбовых пробок, замена сводится к выкручиванию старой пробки и вкручиванию новой. Однако если патрон пробки старый, либо оплавленный, мы рекомендуем полностью заменить пробки на современные модульные автоматы с креплением на динрейку – по следующим причинам:

• модульные автоматы намного легче найти в продаже;

• модульные автоматы, особенно от известных брендов, намного надёжнее пробок;

• клеммы в автоматах зажимают провод намного качественнее, чем в старых пробочных патронах.

Автоматический выключатель это ключевой элемент вашей проводки – он обеспечивает базовую защиту проводки и вашей квартиры от пожара, поэтому поддерживать работоспособное состояние автоматов очень важно. Не забывайте чистить электрощит от пыли и подтягивать винты автоматов и шин хотя бы раз в год – так вы избавите себя от многих проблем с электричеством.

Спасибо, что дочитали – надёжной вам электрики и исправных автоматов!
