Вводные аппараты в электрощитках: разновидности, плюсы и минусы

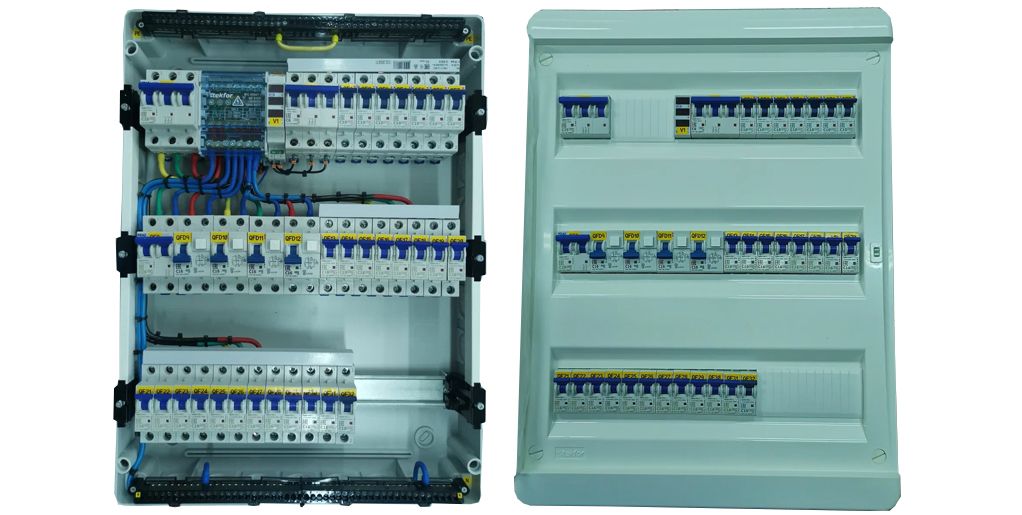

Вводной аппарат в электрощитке является одним из самых важных элементов безопасности – он должен отключать всю электрику в здании или на объекте одним щелчком, а также представлять собой последнюю «линию обороны» в том случае, когда групповые автоматические выключатели по какой-то причине не смогут отключить неисправную часть проводки. В статье ниже мы рассмотрим виды вводного аппарата – их плюсы и минусы – так что читайте до конца, вам это пригодится!

Рубильник или автоматический выключатель – варианты и их выбор

По правилам, перед счётчиком и на присоединении к ВРУ (так официально называется щиток), должно быть установлено устройство расцепления. Это может быть как рубильник, то есть выключатель без функции защиты, так и автоматический выключатель, который может выступать в роли простого разъединителя, либо защищать проводку в случае не срабатывания групповых (линейных) автоматов.



Если рубильник изначально предназначен для разъединения и обладает достаточной коммутационной способностью, то автомат в этом плане более «слабый» прибор – его разрешается переключать лишь 4 раза в час. Это связано с отличиями в их конструкции. Рубильник представляет собой размыкатель, помещённый в дугогасительную камеру. Он приводится в действие мускульной силой человека, которая взводить пружину расцепителя в состояние готовности к отключению. При обратном действии оператора, энергия пружины переводит расцепитель в состояние выключения.

Автоматический выключатель представляет собой намного более сложное устройство – кроме обычного расцепителя на механической основе, он имеет электромагнитный и тепловой расцепители. Они обладают намного более тонким устройством, что обусловлено малым усилием, которое создают автоматические механизмы расцепления. Для срабатывания от столь малых сил, механизм должен быть сложнее и иметь тонкую настройку, благодаря которой он будет срабатывать даже от небольшого толчка.

Соответственно, выбор вводного аппарата зависит от того, что вам нужно – либо обеспечить дополнительную защиту, либо иметь возможность отключать электрику чаще четырёх раз в день. Практика показывает, что в большинстве случаев частое отключение проводки не требуется, поэтому лучше установить именно вводной автомат и получить при этом дополнительную защиту от перегрузки и короткого замыкания.

В каких случаях рубильник лучше автомата?

Может сложиться впечатление, что автомат лучше рубильника и рубильники применять вообще не нужно. Это не так. Рубильник может быть выгоднее, в плане селективности, то есть способности аппаратов защиты срабатывать по отдельности. В том случае, когда вам не нужно, чтобы счётчик электроэнергии отключался при коротких замыканиях, на вводе лучше поставить именно рубильник. Кроме этого, нужно учитывать, что автоматический выключатель более склонен к выходу из строя, что может быть проблемой, в случаях опломбирования вводного устройства. Менять опломбированный прибор намного сложнее, чем стоящий свободно, так что имейте это в виду.

Спасибо, что дочитали – подбирайте вводной аппарат с умом и ваша электрика будет долговечной и беспроблемной!
