Вводно-распределительное устройство (ВРУ) — назначение и сборка

Среди щитов, предназначенных для электроустановок, вводно-распределительные устройства (ВРУ) являются не самыми сложными, но очень важными с точки обеспечения стабильности работы электрики. Мы расскажем, какие бывают разновидности ВРУ, что нужно знать при подготовке к их заказу и что нужно иметь в виду, чтобы получить именно то, что вам нужно.

Разновидности ВРУ по назначению

По назначению ВРУ можно разделить на:

• вводные, обычно осуществляющие приём электроэнергии от источника и учёт количества израсходованной электроэнергии;

• вводно-распределительные, осуществляющие как приём и учёт электроэнергии, так и её первичное распределение с защитой линий от коротких замыканий и перегрузки – самый популярный вариант;

• распределительные, осуществляющие распределение и защиту линий без обеспечения функций приёма электроэнергии.

Вводные панели ВРУ (первого типа), обычно состоят из следующих отсеков и устройств:

• вводное коммутационное устройство (рубильник, автоматический выключатель);

• аппаратов основной защиты – обычно плавких предохранителей для защиты от ударных токов КЗ;

• отсек учёта электроэнергии, в который устанавливается трёхфазный счётчик, трансформаторы тока и испытательная коробка для их коммутации;

• приборы контроля и измерения параметров сети – вольтметры, ваттметры и амперметры;

• блок автоматического ввода резерва (АВР) – опционально устанавливается в панелях с двумя вводами (секционированных), для автоматического переключения питания объекта с основной на резервную линию при перебоях электроснабжения;

• комплект шин (ошиновка) для подключения нулевых рабочих и нулевых заземляющих жил кабелей, а также для перехода от системы TN-C к системе TN-C-S по ПУЭ.

Вводно распределительные ВРУ второго типа, помимо перечисленных выше аппаратов, включают также аппараты защиты и коммутации отходящих линий, обычно это трёхфазные автоматы в литом корпусе, например ВА57Ф35.

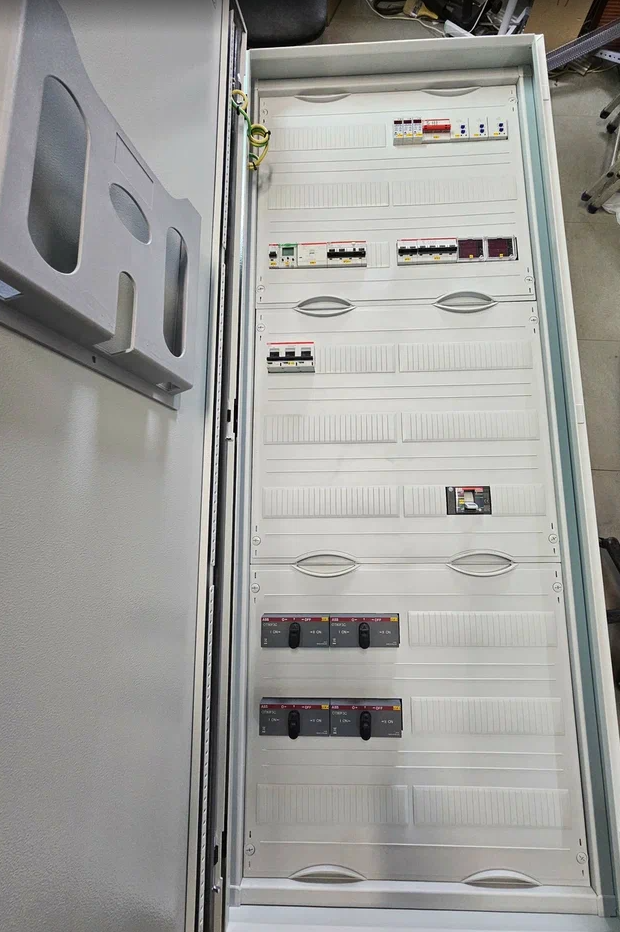

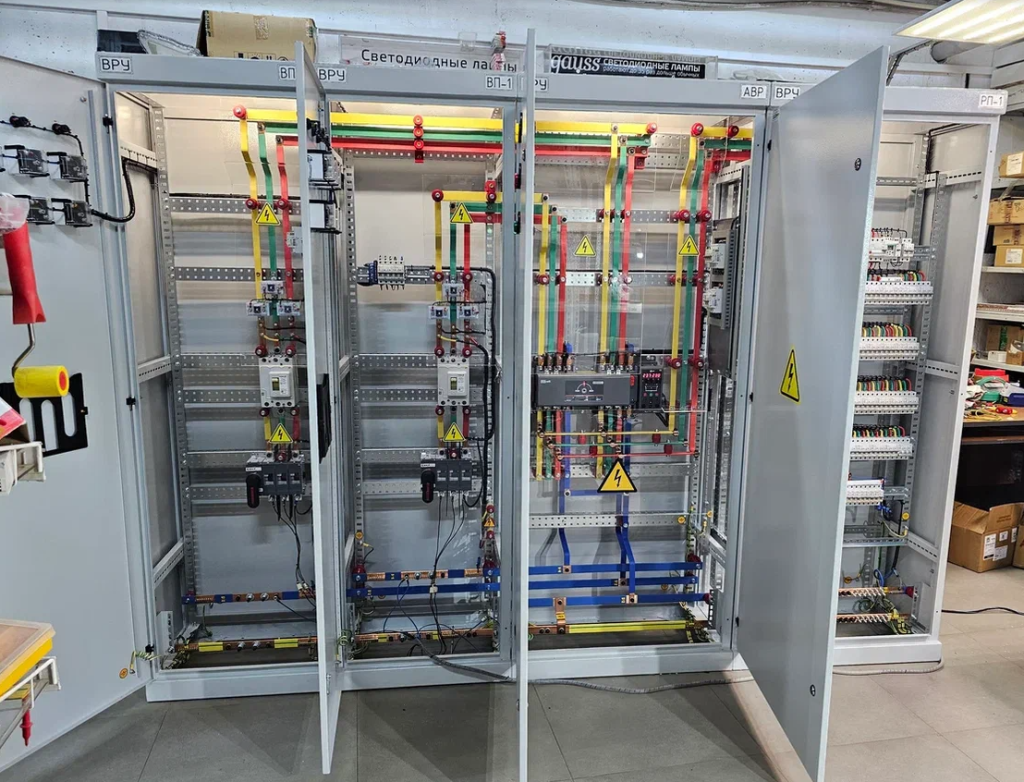

Отдельные распределительные панели ВРУ применяются при большом числе отходящих линий, в этом случае собирается отдельная вводная панель и отдельно одна или несколько распределительных панелей, которые устанавливаются в ряд и монтируются как единое целое – для этого корпуса ВРУ продаются без боковых панелей – они потребуются только для внешних стенок получившейся конструкции.

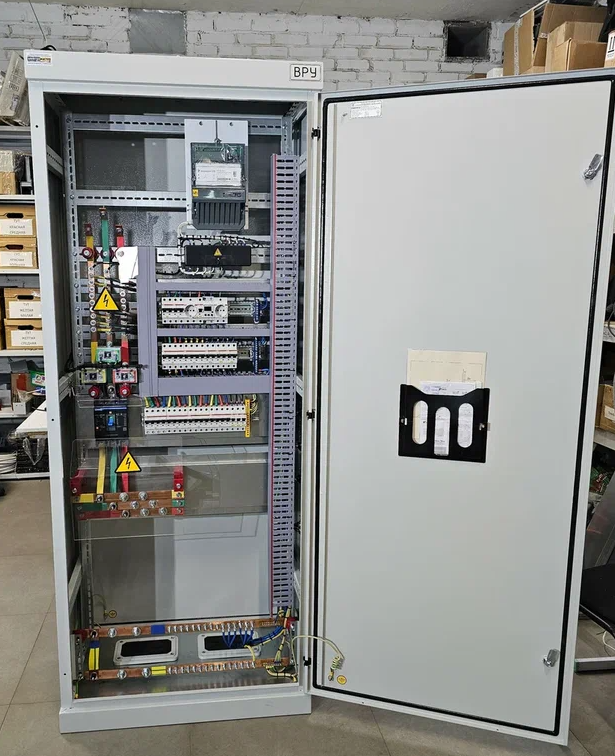

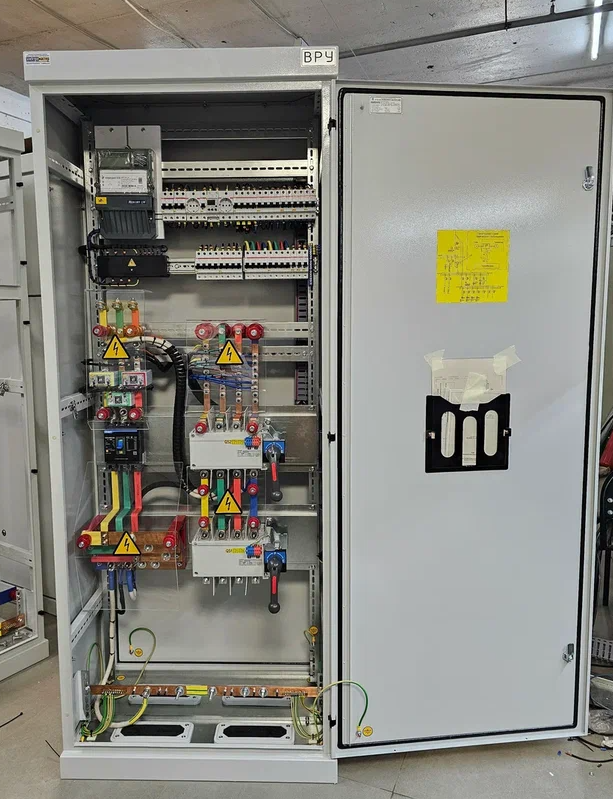

Вводно-распределительное устройство (ВРУ)

Какие параметры ВРУ нужно учесть при заказе такого электрощита?

При заказе ВРУ от заказчика к исполнителю передаётся один из следующих документов:

• однолинейная схема со спецификацией: это самый лучший вариант, так как он точно определяет все элементы ВРУ и исключает вероятность разногласий, такая схема обычно входит в состав согласованного проекта электроустановки;

• заполненный опросный лист, в котором указываются все ключевые параметры ВРУ (см. ниже);

• техническое задание (ТЗ).

Во втором и третьем варианте, исполнитель сборочных работ для начала сборки должен иметь на руках следующие данные:

• номинальный ток устройства и ток вводных автоматов, для полноразмерных ВРУ это, как правило, ток от 100А и выше;

• количество вводов питания: для простых ВРУ это один ввод, для электроснабжения электроустановок первой и особой первой категорий, вводов должно быть два и три соответственно;

• необходимость АВР и, если оно нужно, его тип – на контакторах, моторных приводах или с микропроцессорным управлением;

• перечень отходящих от ВРУ линий и параметры каждой из них: номинальный ток и необходимая защита (автомат, УЗО, дифавтомат);

• тип счётчика или его необходимые функции – многотарифный учёт, дистанционное считывание показаний и нужный интерфейс, включение в систему АСКУЭ;

• необходимые измерительные приборы для локального и удалённого мониторинга параметров электросети;

• нужный тип корпуса (число панелей, цоколь, степень защиты) и ограничения по размеру, если они есть;

• расположение входящих и отходящих линий – снизу или сверху, это необходимо для проектирования компоновки приборов внутри ВРУ – у панельных ВРУ ввод и вывод производится только снизу, что нужно учесть при подготовке места монтажа панелей;

• система заземления – TN-S (вводятся пятижильные кабели) или TN-C-S (вводятся четырёхжильные кабели);

• требования к комплектующим – маркам рубильников и автоматов, а также к производителю корпуса ВРУ.

Советы по сборке ВРУ

При сборке вводно-рапределительного устройства оставляйте запас свободного места – 20-30%, для будущей дооснастки устройства дополнительными автоматами или другими приборами. Для сборки ВРУ постоянного пользования (не для временных проектов), выбирайте надёжные комплектующие, например марок ABB, Systeme Electric, КЭАЗ. Тщательно и подробно маркируйте все проводники внутри электрощита, а также аппараты: в комплекте к щиту должна идти документация – паспорт и принципиальная схема, с расшифровкой всех условных обозначений.

Используйте корпуса с толщиной стали не менее 1 мм и силовыми элементами, это позволит воспринять изгибающие усилия, возникающие при мощных токах короткого замыкания (тысячи ампер), а также обеспечит жёсткость, благодаря которой щит и вся его сборка останутся на нужных местах в течение долгих лет эксплуатации.

Все токоведущие части внутри ВРУ должны быть ограждены от случайного прикосновения, а сами ограждения должны сниматься только с использованием инструмента, что снизит вероятность инцидентов. При необходимости, ограждения можно выполнять из прозрачных электроизоляционных материалов, например из оргстекла.

Все жилы кабелей, а также перемычки внутри ВРУ должны изгибаться с радиусом, не менее необходимого по требованиям производителя, например для жил ПуГВ это должен быть радиус не менее 5 его диаметров. Для этого, а также чтобы избежать касания жил корпуса ВРУ, в нём должен быть запас внутреннего пространства.

Маркируйте жилы и перемычки так, чтобы с первого взгляда на них было понятно, для чего они предназначены. Нулевые шины маркируются голубым цветом, заземляющие – жёлто-зелёным, а фазные – жёлтым, зелёным и красным. Если найти провод нужного сечения и цвета не удастся, не страшно – используйте белый провод и термоусадочные трубки нужных цветов, надетые на концы проводников.

Спасибо, что дочитали – надёжного вам ВРУ!
