Воздушная линия электропередачи: опоры, СИП и комплектующие

Для передачи электроэнергии используются воздушные и кабельные линии электропередачи (ЛЭП). Воздушные линии, как правило, применяются вне населённых пунктов, на свободном пространстве. Такие ЛЭП разделяются на линии низкого напряжения до 1000В, линии среднего напряжения 6-35 кВ и высоковольтные линии с напряжением выше 35 кВ. Мы рассмотрим низковольтные линии – как они устроены, а также устройство и монтаж провода СИП, который в наше время применяется для данных линий – читайте до конца!

Устройство воздушной линии электропередачи ВЛИ

Воздушная линия электропередачи с проводом СИП (ПУЭ 7, п. 2.4.13) или Воздушная Линия Изолированная (ВЛИ) состоит из:

• опор, поднимающих провода на безопасную высоту – обычно из бетона, но иногда встречаются пропитанные деревянные или стальные опоры;

• провода СИП на три фазы (четырёхжильный) или на одну фазу – для отводов к домам и осветительных линий;

• линейной арматуры – приспособлений для крепления провода СИП к опорам, для его натяжения, а также для поддерживания провода на поворотах;

• заземляющие устройства, необходимые в начале линии, на её конце и в местах ответвлений.

При установке опор нужно учитывать требования правил, в частности требования к высоте воздушной линии – не менее 5 метров для проезжей части и 3,5 метра для ответвлений к домам (ПУЭ 7, п. 2.4.55). По горизонтали расстояние от провода СИП до окон и балконов не должно быть меньше 1 метра, а до глухих стен зданий – не меньше 0,2 метра (п. 2.4.57). При прокладке СИП непосредственно по стене просвет между проводом и стеной не должен быть меньше 6 см (п. 2.4.60), для чего применяются специальные дистанционные фиксаторы, например Niled BIC-120.

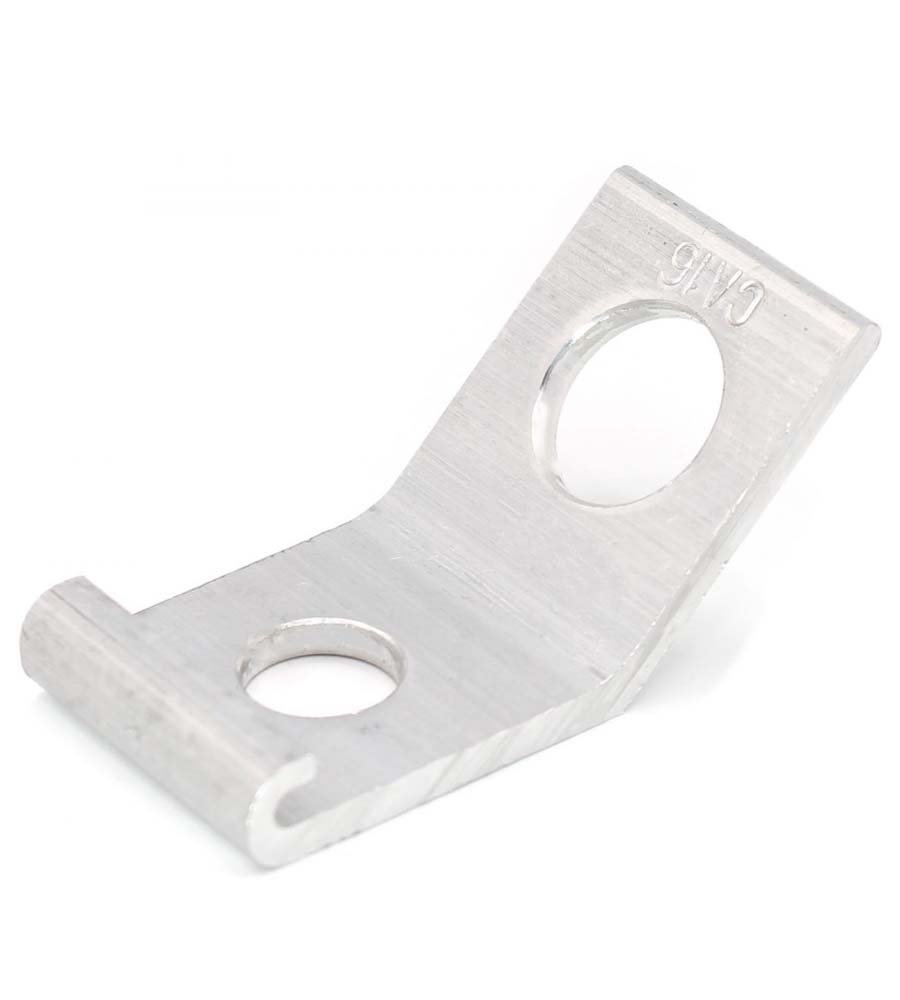

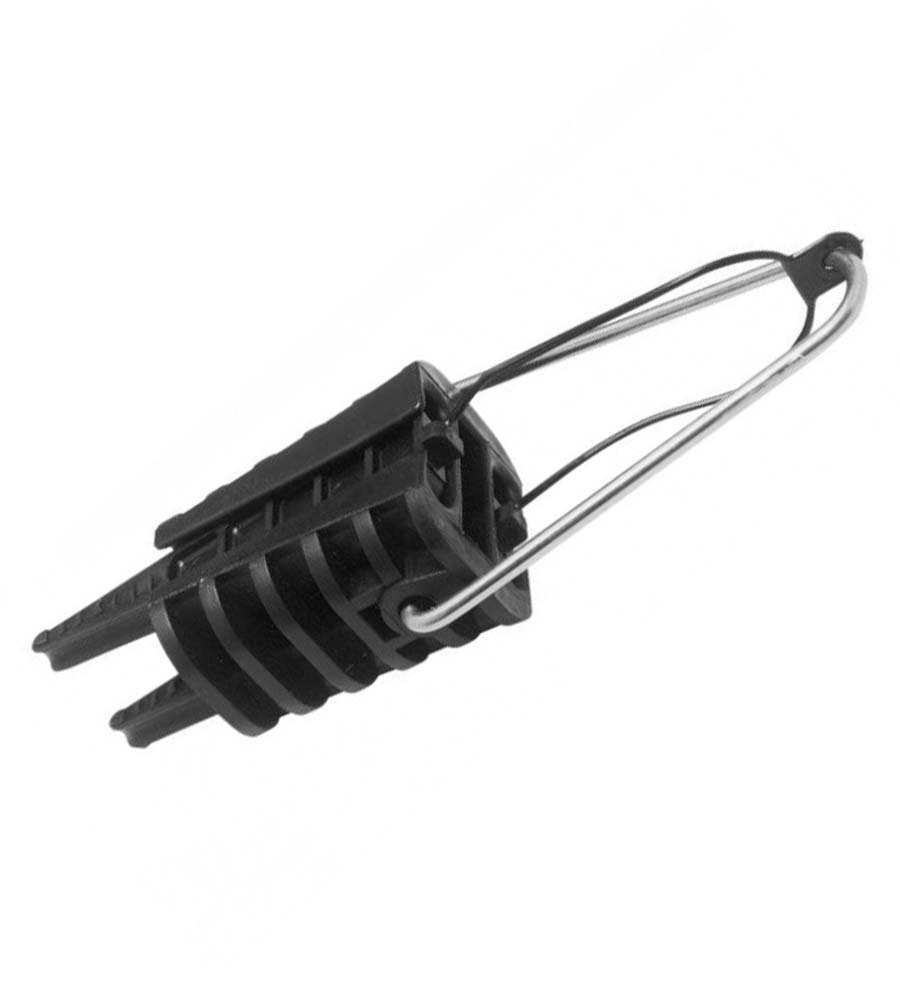

Провод самонесущий изолированный СИП 4 4х16.0 Энергокомплект Витебск	Зажим анкерный DN 123 для концевого крепления ответвлений 16-25мм2 СИП4 Niled	Кронштейн анкерный CА 16 для крепления анкерного зажима DN123 Niled

Разновидности провода СИП

Провод СИП для низковольтных воздушных линий может быть двух- и четырёхжильным, иметь сечение 16 мм2, 25 мм2, 35 мм2 и больше, а также может иметь конструкцию с несущей нулевой жилой (СИП-1 и СИП-2) или с четырьмя несущими жилами (СИП 4). Провод СИП 2 как правило применяется для магистральных линий с большой электрической нагрузкой с жилами сечением от 50 мм2, а СИП 4 для менее мощных линий, например СИП 4 4х25.

СИП с жилами 16 мм2 обычно применяется для ответвлений к жилым домам и другим строениям. Нужно учитывать, что линейная арматура, в частности, анкерные зажимы (см. ниже) для провода СИП 2 и СИП 4 разные по конструкции.

Арматура и оборудование для монтажа провода СИП

К самым востребованным видам арматуры для провода СИП относятся:

• анкерные зажимы для крепления и фиксации провода СИП в натянутом состоянии;

• ответвительные прокалывающие зажимы для соединения жил провода СИП друг с другом, а также с жилами медных кабелей ответвления;

• кронштейны для крепления анкерных зажимов;

• бандажная лента и скрепы для её фиксации на столбе;

• фасадные крепления для монтажа провода СИП на стене;

• поддерживающие зажимы для крепления провода СИП в пролёте, без его разрыва.

Анкерные зажимы разделяются на зажимы для провода СИП4, с креплением всех четырёх жил (например, DN123) и зажимы для провода СИП2, которые крепят только нулевую несущую жилу (РА 1500 и другие). Такой зажим состоит из обоймы из пластика или алюминия, в которую вставлен один или два пластиковых клина. При пропускании жилы провода сил между боковой поверхностью клина и обоймой, клин силой трения втягивается внутрь, распирается и надёжно крепит провод в зажиме.

Прокалывающие ответвительные зажимы предназначены для электрического присоединения жил провода СИП. При выборе данных зажимов нужно обращаться внимание на диапазон сечений жил, которые он способен соединить, а также на тип зажима – для изолированных жил, либо для комбинации голая жила – изолированная жила. Последний вид зажима предназначен для присоединения провода СИП к голому алюминиевому проводу ВЛ старого типа.

Принцип работы прокалывающего зажима основан на давлении соединённых заострённых ножей при вращении гайки, изолированной от них пластиковой проставкой для безопасности. Ножи прокалывают изоляцию как алюминиевых, так и медных жил, поэтому зачищать жилы не требуется. При достижении нужной степени затяжки, при которой происходит надёжное соединение, гайка срывается, благодаря чему обеспечивается автоматический контроль качества монтажа.

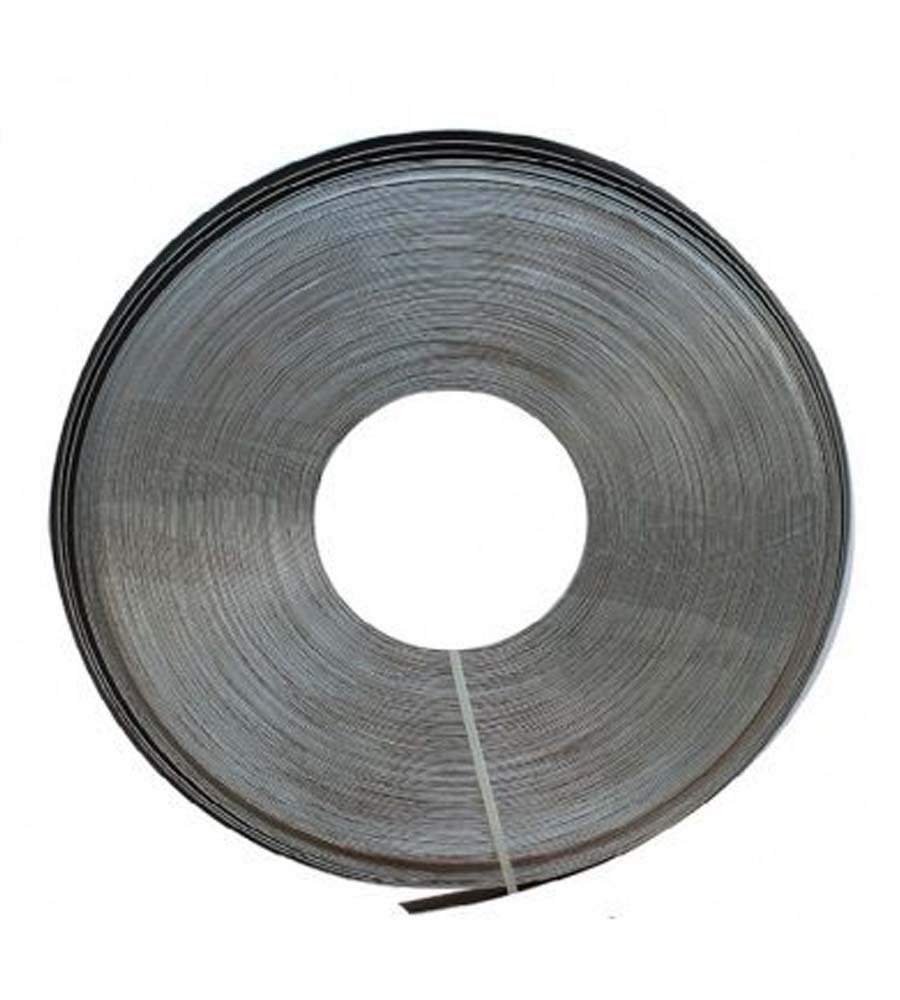

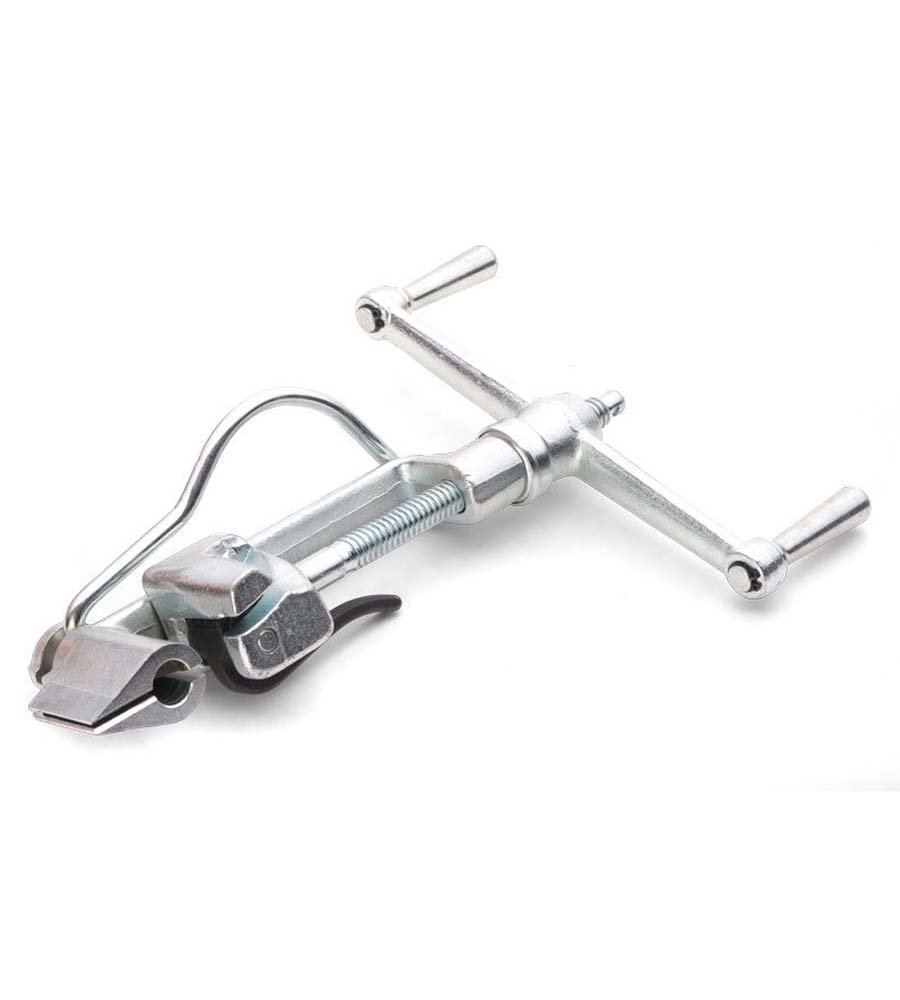

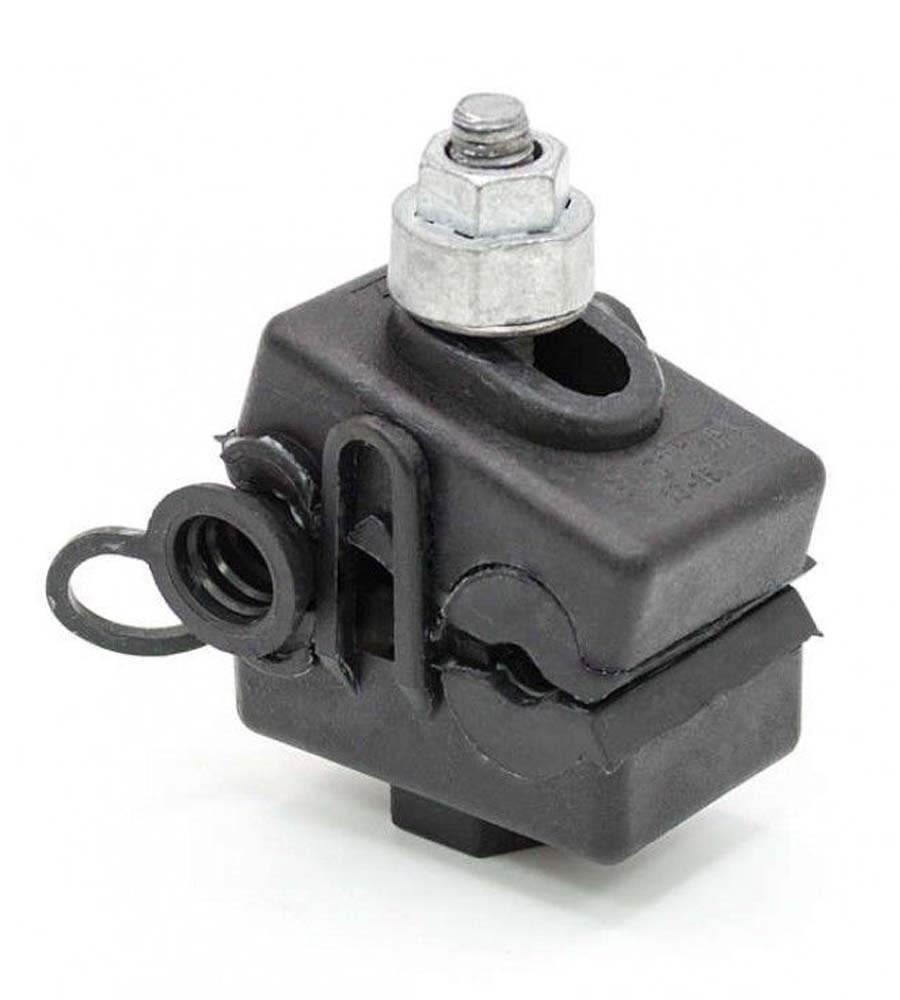

Герметичный прокалывающий зажим CT 70 P СИП-СИП магистраль/ответвление 16-150/4-35 ВК	Инструмент для натяжения ленты крепления F207 ИН-20 (НКС-01) КВТ	Лента бандажная F20.7-201 ВК (50м)

Кронштейны для крепления анкерных зажимов могут иметь различную конфигурацию: от самых простых кронштейнов типа «серьга» (СА 16), до массивных и крупногабаритных кронштейнов СА 3000. Конкретный типа кронштейна выбирается исходя из удобства монтажа и нагрузки – чем толще провод СИП и длиннее пролёт, тем большая нагрузка приходится на кронштейн. Кронштейны могут быть как с креплением под ленту на столб, так и комбинированные, с возможностью крепления и на столб и на стену здания.

Бандажная лента это аксессуар для быстрого и надёжного крепления не только кронштейнов для провода СИП, но и самых разнообразных конструкций, которые нужно закрепить на столбе – от электрощитов до дорожных знаков. Для её монтажа нужен специальный инструмент ИН-20 КВТ, позволяющий натянуть бандажную ленту и отрезать лишнее, а для фиксации – набор скреп, надеваемых на край ленты. Такой инструмент должен быть в арсенале каждого электрика, однако если его не окажется под рукой, можно применить крепёжный набор F207+NC20 Niled, заменяющий бандажную ленту со скрепой, впрочем, по существенно более высокой цене.

Фасадные крепления позволяют соблюсти требования ПУЭ 7 2.4.60 – о примере такого крепления мы уже написали выше. Необходимость обеспечения просвета между стеной здания и проводом СИП обусловлена его пожароопасностью, а также нестойкостью полиэтиленовой изоляции к истиранию, что может привести к нарушению изоляции, утечкам тока и возгоранию провода.

Поддерживающие зажимы, например PS1500, применяются в тех случаях, когда расстояние между опорами превышает 25 метров и по требованиям пожарной безопасности, нужно установить промежуточную опору. Разрывать провод в этом случае не требуется – достаточно смонтировать поддерживающий зажим на специальном кронштейне, который зафиксирует провод на промежуточной опоре и снимет часть нагрузки с крайних опор.

Спасибо, что дочитали – удачного монтажа провода СИП и надёжного электроснабжения!
