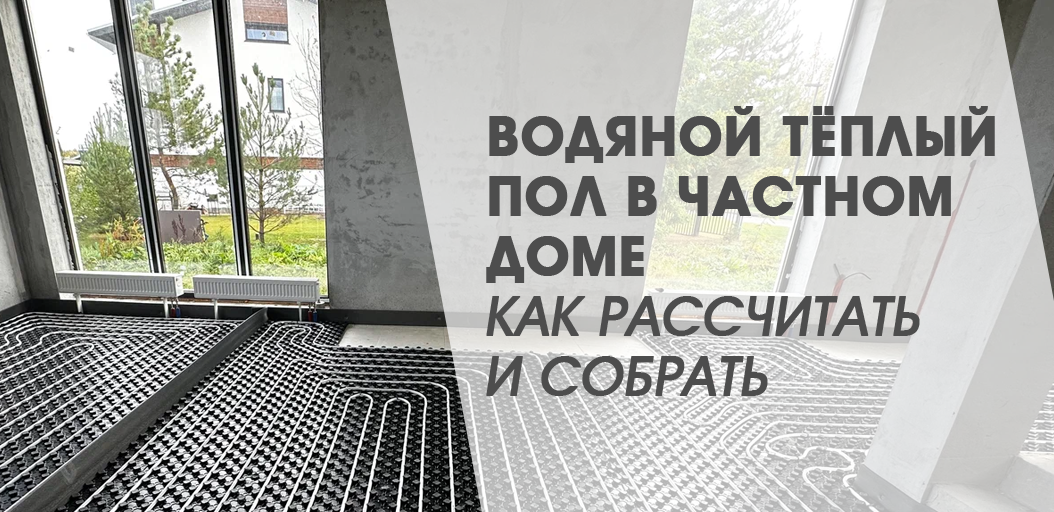

Водяной тёплый пол в частном доме: как рассчитать и собрать

Как устроен водяной тёплый пол?

Работа водяного тёплого пола основана на циркуляции теплоносителя в пластиковых трубах, уложенных внутри бетонной стяжки. По мере продвижения теплоносителя по контуру тёплого пола, он отдаёт в стяжку тепло, которое создаёт комфорт при ходьбе, а также излучается в помещение, обогревая воздух.

Для работы тёплого пола, как ясно из описания его работы выше, понадобится:

• трубопровод, по которому будет циркулировать теплоноситель;

• источник тепла, нагревающий теплоноситель (нагревательный котёл);

• насос, благодаря которому теплоноситель будет циркулировать;

• оборудование распределения и терморегуляции.

Трубопровод – почему сшитый полиэтилен?

В большинстве случаев, для сборки водяного тёплого пола применяются трубопроводы из сшитого полиэтилена. Это обусловлено тем, что его очень просто изгибать, укладывая змейкой, спиралью или другим способом на специальных матах с бобышками, специально предназначенных для этой цели. Применение других труб, например из полипропилена, потребовало бы сложного монтажа с большим числом фитингов и гораздо меньшей надёжностью. Монтаж трубы из сшитого полиэтилена требует всего двух фитингов: один применяется для присоединения начального конца контура, а второй, для его окончания. А если использовать для присоединения евроконусы, то при монтаже можно обойтись одним гаечным ключом.

Кроме удобства монтажа, трубы из сшитого полиэтилена выгодны тем, что имеют малую толщину стенок, что важно для обеспечения небольшой толщины бетонной стяжки. Для монтажа водяного тёплого пола применяют трубы с наименьшей толщиной стенок, например 16х2,0.

Расчёт водяного тёплого пола

Главное, от чего нужно отталкиваться при расчёте водяного тёплого пола, это следующие принципы:

• длина трубопровода тёплого пола не должна превышать 100 метров (при необходимости большей длины контур разбивают на две части);

• при размещении в одном помещении двух контуров, она должны иметь равную длину, разница в их длинах не должна превышать 15 метров;

• расстояние между трубами при их прокладке должно равняться 20 см для средней полосы, 15 см для севера и 25 см для юга;

• при отапливании помещения площадью больше 20 м2, необходимо применять два контура.

При использовании водяного тёплого пола в качестве основной системы отопления, его теплоотдача рассчитывается аналогично общему расчёту систем отопления, который мы рассмотрим в другой статье. А здесь мы остановимся на расчёте исходя из того, что тёплый пол будет служить дополнительной системой отопления с целью обеспечения комфорта и защиты здоровья.

Длина трубы контура рассчитывается по формуле:

L = S/N × 1,1

где L – длина трубопровода, S – площадь помещения в м2, а N – шаг между трубами в метрах (см. выше).

Лучшим способом укладки трубопровода водяного тёплого пола является схема «улитка» - трубы укладываются спиралью, сначала вдоль стен и затем, сужаясь, к центру помещения. Эта схема обеспечивает равномерное распределение тепла и исключение тепловой «зебры», где более тёплые участки чередуются с более холодными, как при укладке «волной».

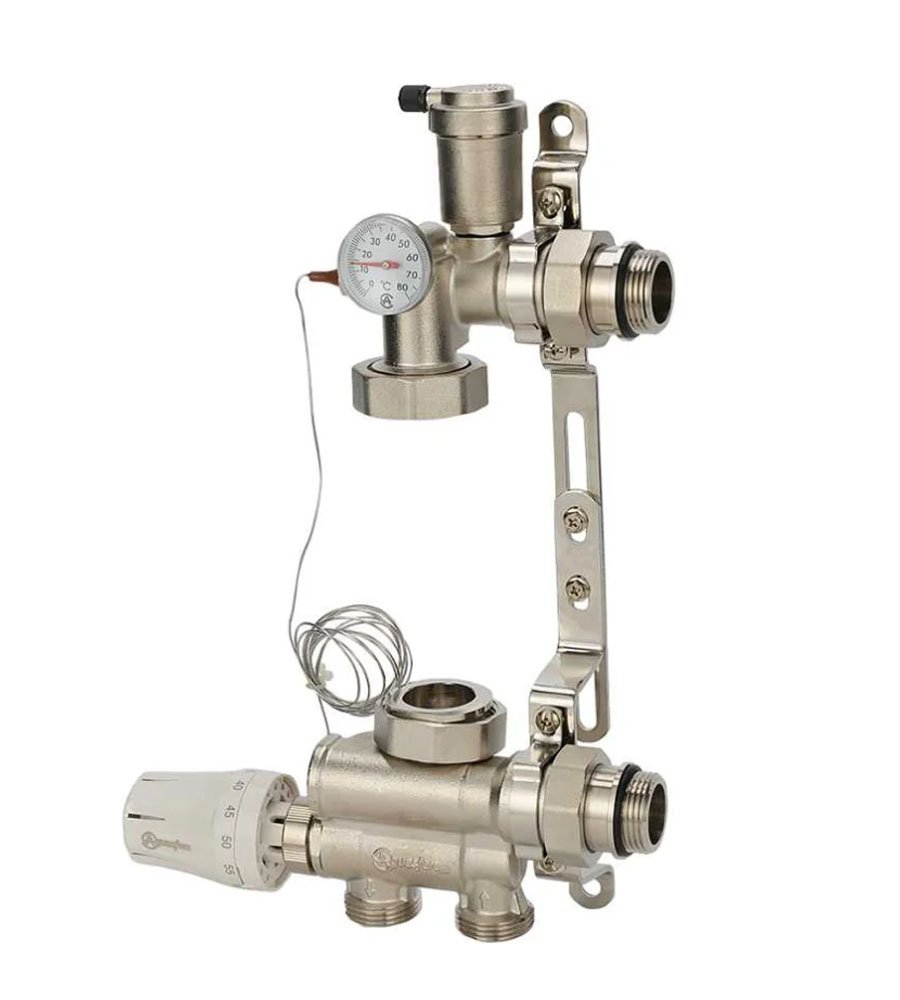

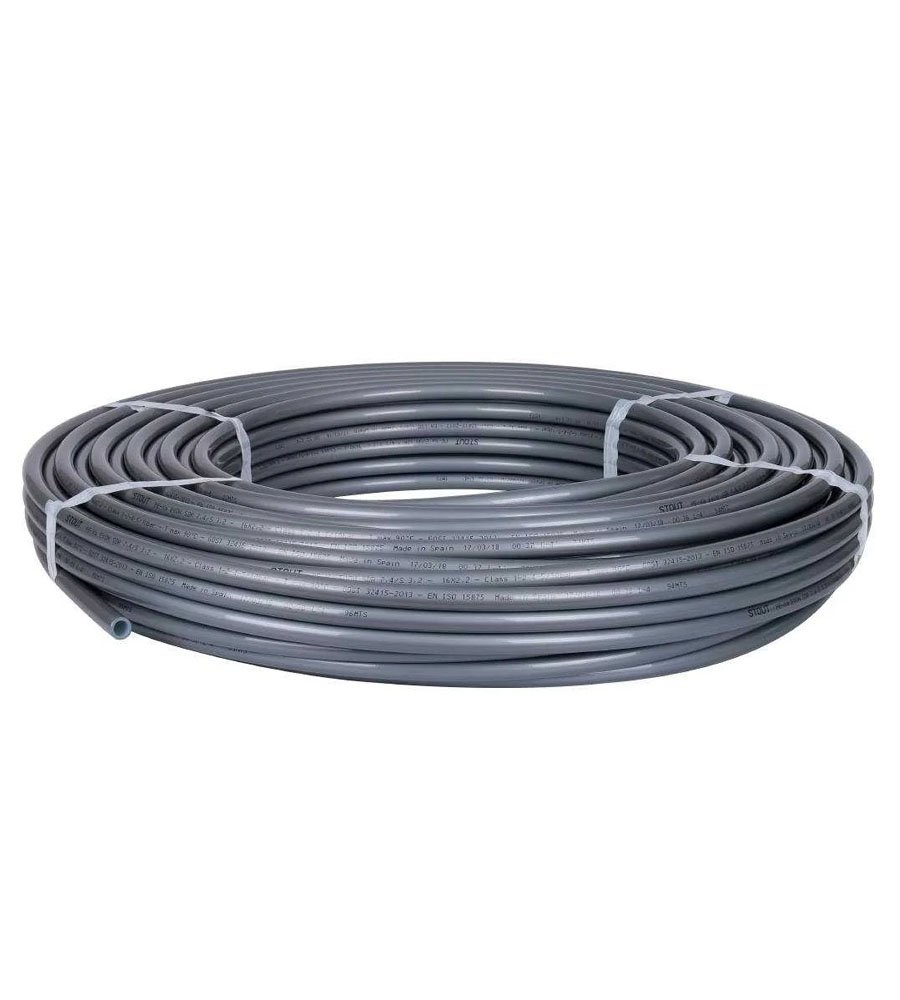

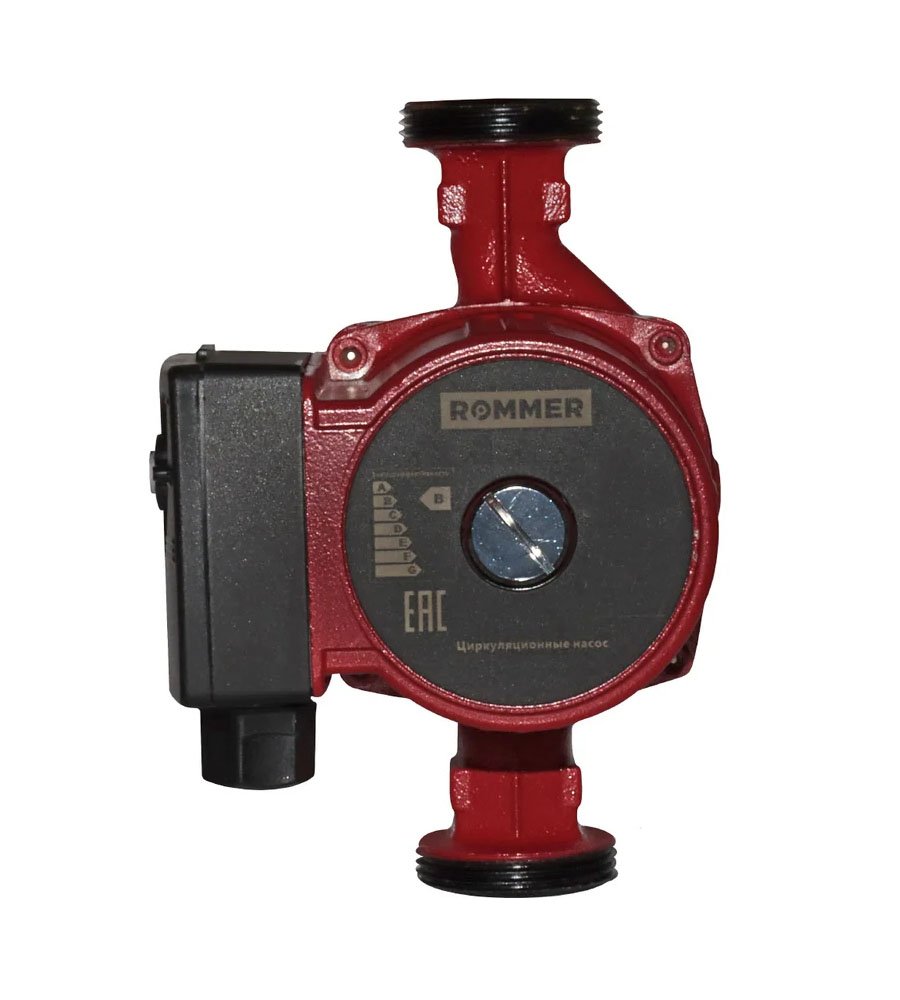

Труба PEX-a 16x2.2 серая с кислородным слоем EVOH SDR 7.4 STOUT	Узел насосно-смесительный латунь 1" 130-180 мм нижнее подключение Aquasfera 9510-01	Насос циркуляционный 25/40-180 ROMMER RATE RCP-0002-2541801 180мм

Присоединение водяного тёплого пола к отоплению – смесительный узел

Подключить контуры водяного тёплого пола напрямую к выходу котла нельзя по нескольким причинам:

• температура теплоносителя для основного отопления достигает 80-90 градусов, тогда как для тёплого пола нужна температура не выше 45 градусов;

• расход теплоносителя в тёплых полах, из-за низкой теплоотдачи труб (в отличие от радиаторов), превышает расход в отоплении в 2-3 раза, что требует согласования зон отопления и тёплого пола;

• из-за большого сопротивления протеканию теплоносителя, нужно предусмотреть защиту от перегрева и контроль давления.

Эти задачи решает так называемый смесительный узел, сочетающий ряд устройств:

• термостатический клапан-смеситель, объединяющий термостат, поддерживающий стабильную температуру теплоносителя в тёплом полу и смеситель для подмеса обратки в контуры тёплого пола;

• циркуляционный насос, обеспечивающий циркуляцию в трубах тёплого пола: штатного насоса в настенном котле, как правило, недостаточно из-за большой длины трубопроводов;

• комплект коллекторов с расходомерами для точной настройки подачи теплоносителя в каждый из контуров;

• воздухоотводчик для удаления воздуха из системы и предохранительный клапан для сброса теплоносителя при избыточном давлении.

Смесительный узел может поставляться в виде отдельных частей, которые затем монтируются на коллекторы, либо в виде полностью собранного узла, который монтируется на основных коллекторах отопления.

Монтаж водяного тёплого пола

Перед началом монтажа водяного тёплого пола, нужно проверить наличие всех комплектующих и инструментов, а также расчистить место монтажа от мебели и мусора.

Первый этап монтажа – гидроизоляция пола и укладка демпферной ленты по периметру помещения. Затем на пол укладывается теплоизоляция, рулонная или листовая. Как правило, для монтажа водяного тёплого пола используются специальные теплоизоляционные маты с бобышками, которые облегчают монтаж трубопроводов.

Следующий этап – монтаж смесительного узла и коллекторной группы. Удобнее всего монтировать данное оборудование в специальный коллекторный шкаф, который защитит узлы от внешних воздействий и сделает монтаж более эстетичным.

После этого можно приступать к укладке трубопроводов. Тонкие трубопроводы диаметром 16 или 20 мм изгибаются вручную, после чего укладываются на теплоизоляционные маты. Не забудьте выдерживать нужное расстояние между трубами (см. выше). При укладке «змейкой», лучше начинать с холодных мест – дверных или оконных проёмов.

После укладки, контур подключается к выходам коллекторов, проще всего использовать для этой цели соединители типа «евроконус». Перед заливкой стяжки нужно проверить контуры на герметичность с помощью опрессовки повышенным давлением.

Финальный этап монтажа водяного тёплого пола – заливка бетонной стяжки. Её толщина не должна быть меньше 5 см. После заливки нужно подождать, пока стяжка не наберёт полную прочность, стандартный срок это 28 дней, после чего можно приступать к финишному покрытию пола.

Спасибо, что дочитали – удачного монтажа и надёжного тёплого пола!
