Водопровод в частном доме – трубы, фитинги и нужные компоненты

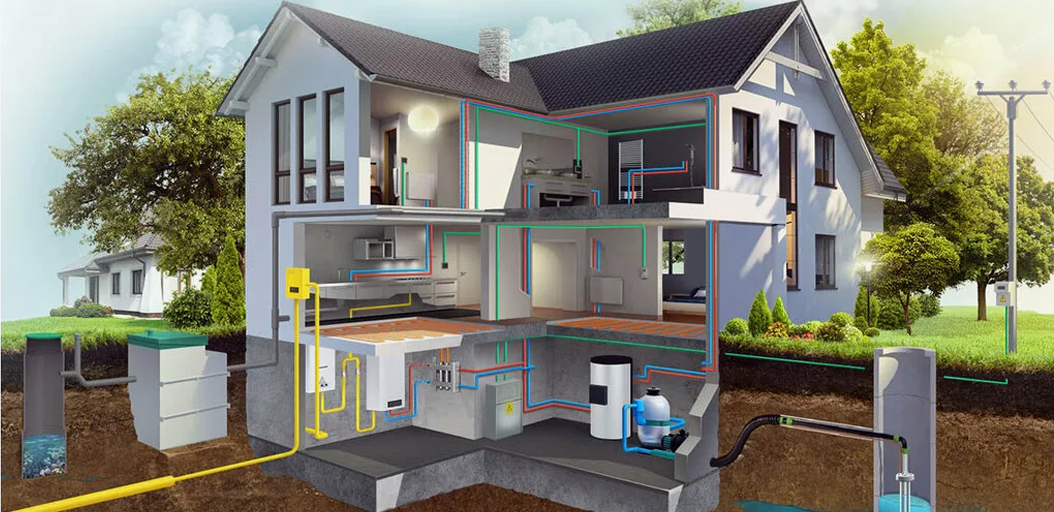

Как устроен водопровод

Водопровод в частном доме состоит из следующих элементов:

• источник водоснабжения – колодец или скважина;
• наружный (уличный) трубопровод;
• насосная станция или погружной центробежный насос;
• автоматика управления подачей воды;
• оборудование для подогрева воды;
• внутренняя разводка и сантехника.

Система водопровода должна быть продумана на каждом этапе, но не переживайте насчёт сложной математики – мы расскажем о том, что нужно знать просто и по делу. Начнём с источника водоснабжения.

Главное, что нужно знать об источнике водоснабжения, кроме качества его воды, это его дебит – количество воды, которое можно из него выкачивать, например за сутки. Дебит типичного колодца составляет порядка 1000 литров в сутки, поэтому если предполагается большой расход, например для мини-производства или гостевого дома на большое количество жильцов, нужно рассмотреть другой вариант, скажем, подключение к центральному водопроводу или сооружение артезианской скважины.
Кроме дебита, большое значение имеет уровень грунтовых вод, то есть глубина, на которую придётся копать, чтобы получить доступ к воде. При глубине больше 20 м, сооружение колодца становится проблематичным и чрезмерно затратным, поэтому для больших глубин лучше применять скважину небольшого диаметра, которая без труда выполняется механизированным способом. Разумеется, если вам не нужен колодец, который занимает достаточно много места на участке, можно соорудить скважину и при меньшей глубине грунтовых вод.

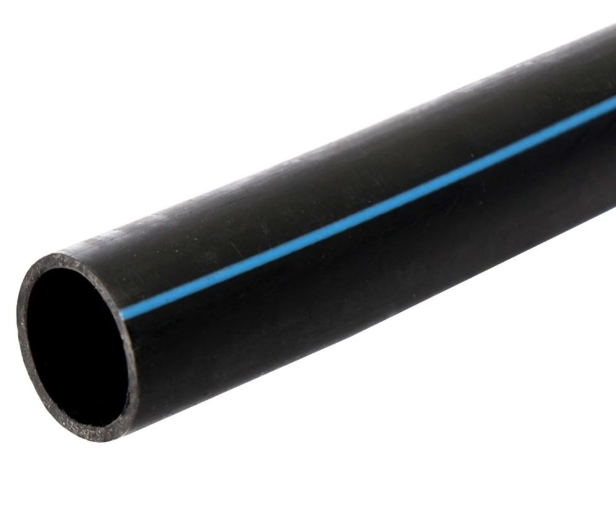

Следующий элемент водопровода – наружные трубы, посредством которых вода подаётся от источника к дому. Самые распространённые трубы для передачи холодной воды – типа ПНД, чёрные, с голубой полосой сбоку. Они легко монтируются с помощью пресс-фитингов, закручиваемых от руки. Трубы ПНД бывают разного диаметра – от 20 мм до 100 мм и даже больше. Для домашнего водоснабжения можно ограничиться трубой диаметром 32 мм – её поперечного сечения с запасом хватит для среднего расхода дома с большой семьёй и даже таунхауса на двух собственников.

Для ввода трубы в скважину или в кольцо колодца существуют специальные переходы, которые надёжно зафиксируют трубу и дадут возможность оперативно отключить трубопровод от источника воды, например для обслуживания. Такой переход может иметь боковое крепление прямо в бетонную стенку, либо являться частью так называемого оголовка – универсальной крышки-крепления для скважины.

После ввода трубы в дом, она присоединяется к насосной станции или другому узлу автоматики. Давайте поговорим о насосной станции – это наиболее частый агрегат, применяемый для водоснабжения в частном жилом строительстве. В состав насосной станции входят:

• поверхностный насос – электродвигатель с крыльчаткой, обеспечивающий подачу воды;
• гидроаккумулятор – герметичная бочка с упругой мембраной внутри, имеющая запас воды, достаточный для плавной работы водопровода, без резких скачков давления;
• узел автоматики, в простейшем случае – реле давления, которое осуществляет автоматическое включение насоса при снижении давления ниже заданного, а также при аварийных ситуациях;
• фильтр для очистки поступающей с улицы воды (опционально).

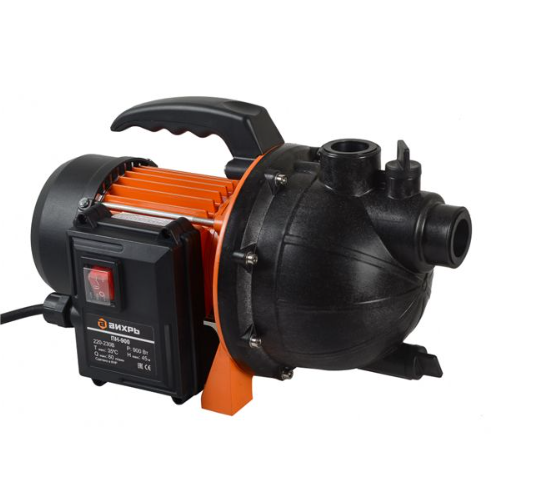

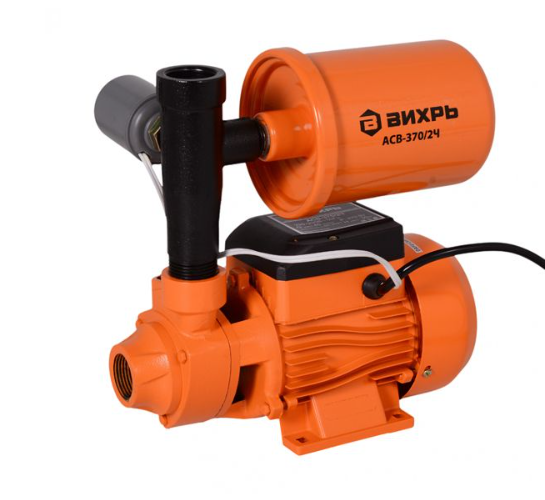

Насосная станция АСВ-370/2Ч P=370Вт H=30м V=45л/мин гидроаккумулятор=2л ВИХРЬ	Труба полиэтиленовая для водоснабжения ПЭ-100 SDR 11.0 20х2.0 Ру16 РосТурПласт 11265	Насос поверхностный ПН-900 P=900Вт H=45м V=60л/мин ВИХРЬ

Нужно иметь в виду, что насосная станция работает лишь при высоте над зеркалом воды в скважине или колодце не более 9 метров, поэтому для более глубоких источников нужно применять погружной центробежный насос. Популярный в советское время вибрационный насос типа Малыш для водоснабжения не подходит, так как имеет очень низкую производительность. В случае применения центробежного насоса в доме будет располагаться гидроаккумулятор с блоком автоматики и фильтром, например типа КРАБ, производства Джилекс.

Теперь, от узла автоматики с насосом перейдём к внутренней разводке. Главными элементами этой разводки являются:

• прибор для подогрева холодной воды – бойлер или водонагреватель;
• коллекторный шкаф;
• трубы для передачи холодной и горячей воды от коллекторов к потребителям;
• сантехника: смесители, унитазы с запорной арматурой, мойки и умывальники.

Разумеется, без горячей воды современный дом немыслим, поэтому нам понадобится агрегат, подогревающий воду до нужной нам температуры. Существуют три разновидности таких подогревателей:

• газовый котёл с двумя контурами нагрева воды – в этом случае вода нагревается непосредственно внутри котла отопления;
• бойлер, в котором вода нагревается теплом, поступающим с котла через теплообменник;
• отдельный водонагреватель, подогревающий воду посредством горения газа, либо электричеством.

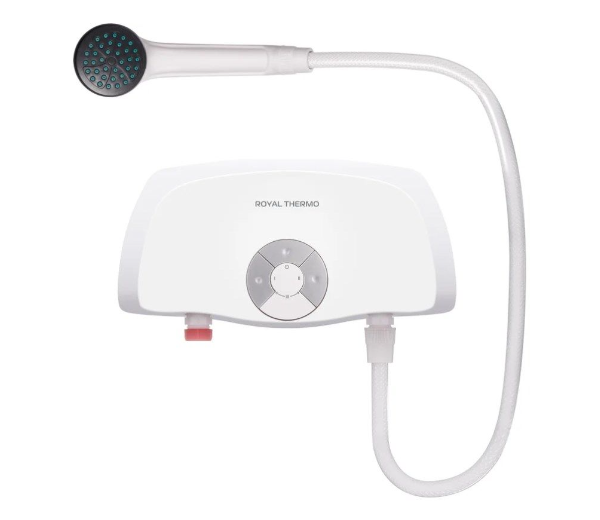

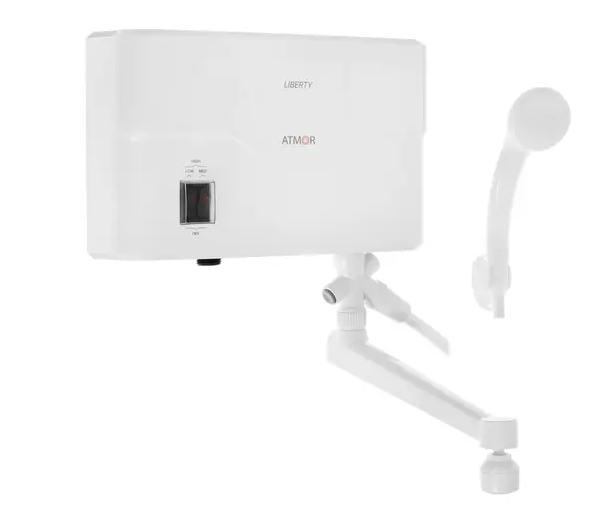

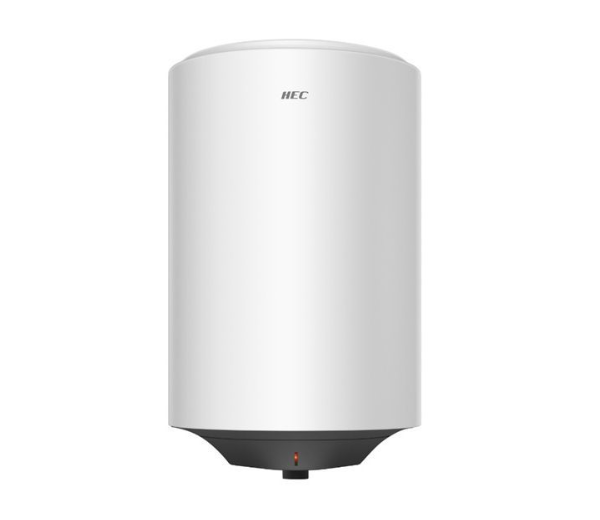

Водонагреватель проточный SmartFix S 3.5 KW (душ) Royal Thermo	Водонагреватель проточный электрический LIBERTY 5 KW COMBI Универсал (душ + кран) Ariston (3520246)	Водонагреватель электрический накопительный HEC 50л с механическим управлением ES50V-HE1 GA0G7DE00RU HAIER

У каждого решения есть плюсы и минусы, однако если вам не нужно много горячей воды в короткий промежуток времени, лучше всего использовать отдельный водонагреватель. Это наиболее экономное и надёжное решение – главное не ошибиться с его объёмом. Практика показывает, что для средней семьи с двумя детьми вполне достаточно водонагревателя объёмом 120 литров. Кстати, если вы решите использовать электрическую модель водонагревателя, можете не переживать за проводку – его ТЭН (нагреватель) имеет скромную мощность в 1-2 кВт, подходящую даже для простого однофазного ввода с предельной мощностью 7 кВт, либо для сельского дома со старой проводкой.

Горячая вода с нагревателя и холодная от насоса подаётся на пару коллекторов. Это современный узел, который рекомендуется даже в простых домах с небольшой по метражу разводкой. Его преимущества – независимость потребителей друг от друга, возможность ограничения подачи воды там, где большого давления не нужно (например, для бачка унитаза) и в целом большая надёжность водопровода.

Непосредственно разводка по дому осуществляется трубами. Наиболее популярны в настоящее время трубы из полипропилена, которые монтируются с помощью сварочного аппарата. Это наиболее экономное решение. Впрочем, возможны и другие варианты, как-то:

• трубы из сшитого полиэтилена;
• металлопластиковые трубы;
• медные трубы;
• стальные трубы.

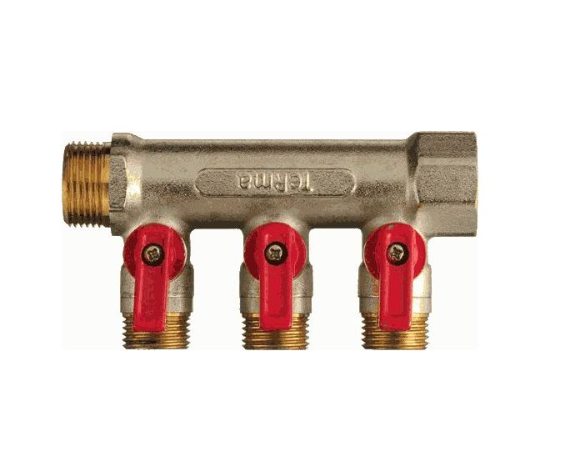

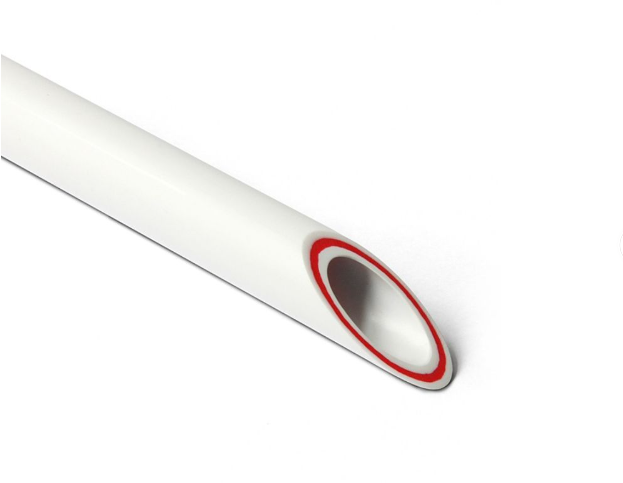

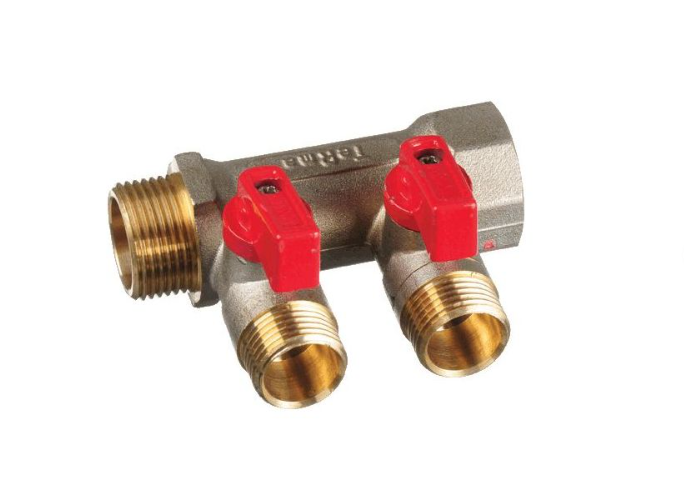

Труба PP-R RUBIS (стекловолокно) SDR 7.4 (PN20) ХВС ГВС отопление L=4м Дн-20х2.8мм PROAQUA	Коллектор с шаровыми кранами 3/4 х1/2"х2 вых. конус TERMA (14015)	Коллектор с шаровыми кранами 3/4 х1/2"х3 вых. конус TERMA (14016)

Выбор между типом труб это отдельная большая тема, поэтому ограничимся советом – выбирайте проверенных производителей и не экономьте на фитингах: выход из строя или прорыв трубы может повлечь весьма серьёзные расходы на ремонт.

Спасибо, что дочитали – надёжного водопровода и чистой воды вашему дому!
