Виды наконечников для провода и клещи, которыми их обжимают

14.08.2023

По российским ГОСТам, многопроволочные жилы должны присоединяться только после обжатия наконечниками, которые гарантируют качественный и долговременный контакт. Какие наконечники чаще всего применяются в электротехнике и как их правильно обжимать – читайте в статье дальше!

Что такое наконечник и зачем он нужен

Наконечник – это простое изделие, которое надевается на зачищенный гибкий провод. Он выполняется из меди, латуни или алюминия и выглядит как трубка, с фигурной частью для присоединения или без неё. При опрессовке наконечник превращает гибкую жилу в монолит, что обеспечивает прочный контакт на протяжении многих лет. Без наконечника гибкая жила деформируется, распадаясь на отдельные проволоки, и со временем такое соединение начинает нагреваться.

Кроме наконечников, некоторые электрики применяют облуживание, то есть покрытие гибкой жилы слоем припоя, с помощью паяльника – но это требует времени и инструмента, что при электромонтаже весьма затруднительно. Однако по правилам этот способ также допускается.

Виды наконечников – штырьковые, изолированные и толстостенные

Все наконечники делятся на три категории: штырьковые, изолированные и толстостенные. Разберём их по порядку.

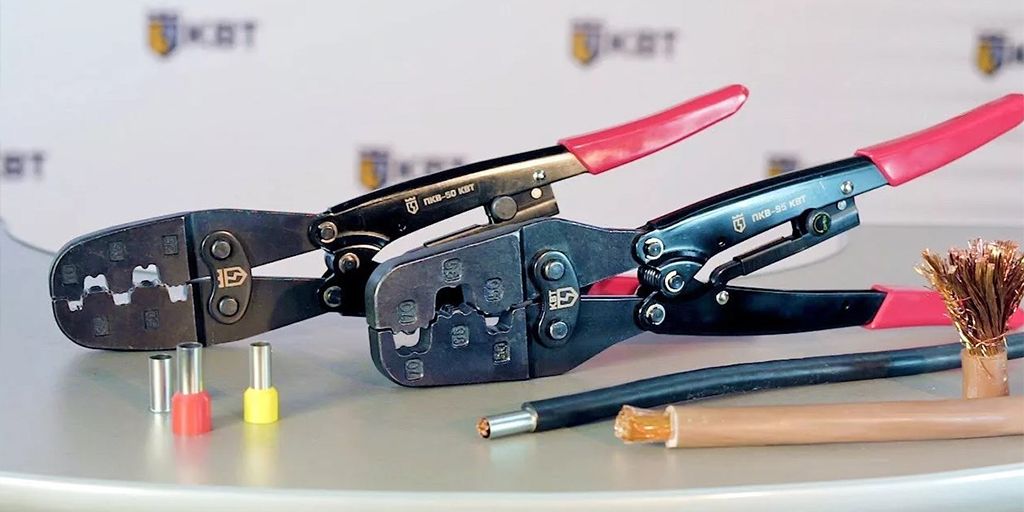

Штырьковые наконечники НШВ и НШВи выглядят как трубки из лужёной меди. Эта трубка может иметь изоляционную «юбку» с одной стороны, либо нет. Обжимаются эти наконечники пресс-клещами ПКВ(к) или СТК. Принципиальное отличие между этими клещами в том, что клещи ПКВ опрессовывают наконечник со всех сторон, что даёт квадратную или шестигранную форму, а СТК – только с двух сторон, формируя трапецию.

Изолированные наконечники НКИ, НВИ, НШПи отличаются от штырьковых тем, что у них опрессовывается изолированная часть. Для присоединения таких наконечников нужны специальные клещи, промаркированные цветами – красным для сечений 0,5 – 1,5 квадрата, синие для сечений 1,5-2,5 квадрата и жёлтым для сечений 4-6 квадрат. Кстати, этими же цветами маркируются и наконечники, что упрощает подбор нужного отверстия для опрессовки.

Толстостенные наконечники ТМЛ предназначены для цельнотянутых жил, либо для жил больших сечений. Как понятно из названия, они выполняются с более толстой стенкой и опрессовываются клещами, которые создают большее усилие нажима. Это либо механические клещи, которые продавливают точечные углубления, либо гидравлические клещи, которые формируют из наконечника или гильзы шестигранник.

Кроме оконцевания проводов, толстостенные наконечники и гильзы применяются для канатов и тросов, что делает их достаточно универсальным средством для мастера широкого профиля.

Спасибо, что дочитали – подбирайте наконечники и опрессовочные клещи по правилам и ваша проводка будет служить долго и бесперебойно!
