УЗО или дифавтомат (АВДТ) – важные отличия и советы по выбору

Для защиты людей от поражения током, кроме заземления, применяются специальные защитные приборы – выключатели дифференциального тока – УЗО (ВДТ) и дифавтоматы (АВДТ), которые отключают проводку от электричества при угрозе поражения током и утечке. В чём отличия между этими приборами, и какой из них следует выбрать – читайте дальше!

Отличия УЗО от дифавтомата: кратко и понятно

Основой дифференциального выключателя является катушка, которая улавливает разницу между токами в нулевом и фазном проводах, а также между фазными проводами в трёхфазном исполнении. При возникновении слишком большого тока утечки, срабатывает расцепитель и отключает аварийную линию. В том случае, когда прибор срабатывает только на утечку тока и больше ни на что другое, в его цепи обязательно должен стоять автоматический выключатель, предохраняющий и линию и само УЗО от перегрузки и короткого замыкания.

Бывает так, что место в щитке ограничено, и установить УЗО и автомат по отдельности не получается. В этом случае на помощь приходит дифавтомат или АВДТ – он совмещает в себе как дифференциальную защиту от утечки, так и расцепитель от перегрузки и КЗ. Разумеется, такое устройство стоит дороже, чем сумма УЗО + автомат, за компактность и удобство нужно платить.

Кроме двухмодульных дифавтоматов встречаются компактные одномодульные версии, но они стоят ещё дороже и, как правило, доступны только под заказ. Но, в крайнем случае, можно и подождать, особенно когда речь идёт о модернизации щитка, в котором совсем не осталось свободного места.

Как сэкономить при проектировании щитка – примеры использования УЗО и дифавтоматов

Проектирование схемы электрощитка это творческая задача, которую можно решить разными способами. Варианты простираются от простого щитка на два-три автомата до многоярусного щита, в котором каждая линия находится под защитой дифавтомата. Лучший вариант, как всегда, посередине – приведём типичный и оптимальный по затратам и удобству набор.

После вводного автомата фазный провод разделяется на несколько линий. Линии освещения можно защитить простыми автоматами на 6 или 10 Ампер: дифзащита для них необязательна – достаточно заземлить металлические корпуса светильников. А вот линии розеток стоит пропустить через УЗО: вероятность, что кто-то попадёт под напряжение, особенно при наличии удлинителей есть. В крайнем случае, можно поставить УЗО только на линии ванной комнаты, гаража и уличной проводки. Для экономии можно использовать одно УЗО сразу на несколько автоматов, главное, чтобы ток этого УЗО был не меньше, чем ток вводного автомата. А как же дифавтоматы? Без них можно обойтись совсем, если только вы не хотите собрать максимально компактный щиток – в этом случае экономия отходит на второй план.

Так же как с УЗО, дифавтоматы могут быть электронные и электромеханические. Первые лучше применять для защиты подсобных помещений или не применять вовсе: они теряют эффективность при обрыве нуля. Отличить электронные приборы можно по надписи “ELE” на корпусе или по схеме, где электронный блок обозначается треугольником. Но иногда эта информация скрыта, так что по поводу конкретной модели придётся консультироваться с продавцами или грамотными электриками.

Спасибо, что дочитали – применяйте УЗО и дифавтоматы с учётом советов выше и вы получите недорогую и качественную защиту для вашей проводки

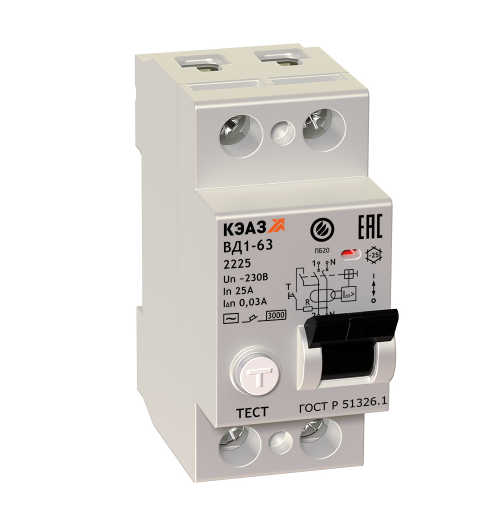

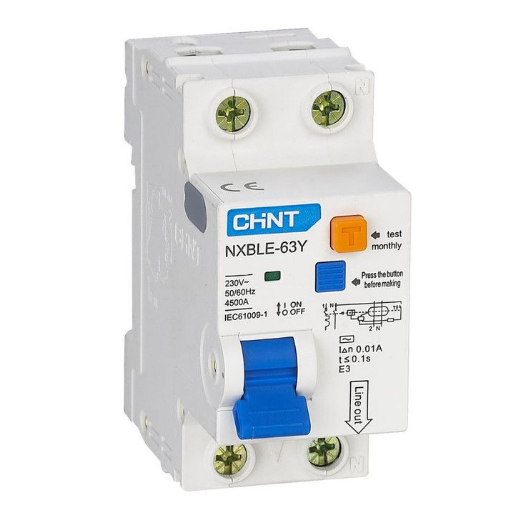

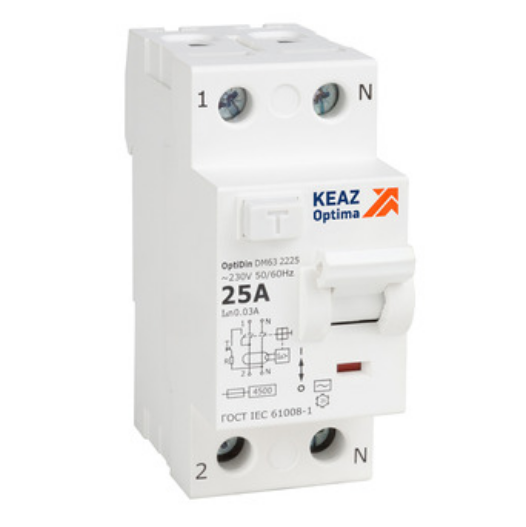

Устройство защитного отключения 2п 25А 30мА тип AC ВД1-63-2225-АС-УХЛ4 КЭАЗ (221903)	Дифференциальный автоматический выключатель 1п+N С16 30мА 4.5кА электрон. тип AC CHINT (NXBLE-63Y (R))	Устройство защитного отключения 2п 25А 30мА тип AC DM63-2225-АС-4.5-УХЛ4 КЭАЗ (343888) NEW!
