УЗИП или защита от грозовых разрядов – правила выбора и установки

УЗИП или устройство защиты от перенапряжений это прибор, который предохраняет ваши приборы в случае, когда по электросети проходят резкие скачки напряжения. Особенно актуальна данная защита для частных домов, так что если у вас есть свой дом или дача – обязательно читайте дальше и до конца, вам это пригодится!

Импульсы напряжения – откуда они берутся?

Импульсные перенапряжения появляются в проводах по разным причинам:

• переключения мощных контакторов, например у лифтов;
• работа электрического транспорта: электропоездов и трамваев;
• технические неполадки на подстанции;
• грозовые разряды (молнии).

Уровень таких перенапряжений разный, но даже сравнительно небольшие всплески могут повредить электронику ваших приборов – а электроника сейчас есть почти везде. Отсюда возникает вопрос – что с этим делать и как защититься? На помощь нам придёт УЗИП.

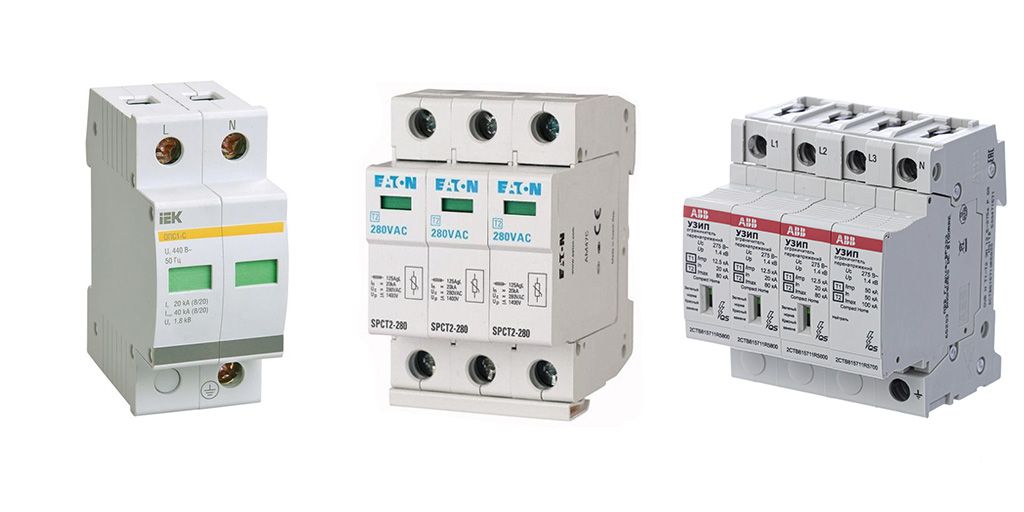

УЗИП: что у него внутри и как его правильно выбрать

Как правило, внутри УЗИП находится два защитных устройства: разрядник и варистор. Разрядник это просто два контакта, между которыми имеется строго калиброванное расстояние. В том случае, если напряжение превысит напряжение пробоя этого зазора, разрядник отведёт его в землю и защитит проводку.

Варистор действует похожим образом, но рассчитан на более низкое напряжение импульса. По сути, это резистор (сопротивление), но с особым действием. При превышении напряжения, например, 270 Вольт, сопротивление этого «резистора» резко уменьшается и он, как и разрядник, отводит опасное напряжение в землю.

УЗИП делятся на три типа – в зависимости от того, насколько мощный импульс нам нужно нейтрализовать.

УЗИП типа 1 защищает от самых мощных импульсов, которые возникают при попадании молнии в воздушную линию электропередачи. Оптимальное место его установки – на столбе, в точке ответвления от магистрали к дому.

УЗИП типа 2 это промежуточный по мощности защитный прибор: он защищает как от наводок в электросетях во время грозы, так и от импульсов, возникающих при работе мощного электрооборудования, в том числе сварочных аппаратов.

УЗИП типа 3 это самый чувствительный из всех вариант: он блокирует относительно слабые, но от этого не менее опасные импульсы. Кстати, внутри сетевых фильтров ставится УЗИП именно этого типа.

При выборе подходящего УЗИП нужно оценить, с какими рисками мы имеем дело. Для защиты электроники в многоквартирном доме достаточно УЗИП 3 ступени или сетевого фильтра, так как более мощные импульсы отражаются штатными УЗИП в
ГРЩ и подстанциях. В частном доме ситуация сложнее и в идеале необходимо поставить все три ступени, но если средства ограничены, можно ограничиться второй ступенью, то есть УЗИП типа 2.

Зачастую в одном корпусе объединяют УЗИП сразу двух ступеней, например 1+2 или 2+3, так что при покупке такого устройства вы можете сэкономить средства и место в щитке.

Спасибо, что дочитали – берегите вашу электронику и пользуйтесь средствами защиты – они обязательно окупят себя уже в течение нескольких лет.
