Утечка тока в доме: источники и как с ней бороться

Одним из самых сложных и опасных явлений в электрике является утечка тока. Какие причины могут быть у данной проблемы, как её предотвратить и как с ней справиться, если она уже возникла.

Особенности утечки тока

Разберём, чем является утечка тока, как она проявляется и чем опасна. Как понятно из названия, утечка тока это «утекание» электрического тока в тех местах, где его протекание не предусмотрено. Электрический ток возникает в замкнутой цепи, при разности потенциалов – чем меньше сопротивление цепи, тем больше сила тока. Для того, чтобы направить ток в нужном направлении и предотвратить его утечку, используется комбинация из металла с низким сопротивлением и оболочки с высоким сопротивлением – изоляции. Изоляция может быть просто воздушным промежутком, как в линиях электропередачи высокого напряжения, но в быту изоляция это пластик (ПВХ) или резина, внутри которой проходит проводящая ток медная жила.

Возникновение утечки возможно в трёх случаях:

• при повреждении изоляции провода или жил кабеля;

• при неисправности в электроприборе;

• при намеренном присоединении токоведущих проводов к металлическим деталям, не предназначенным для этого, например при кустарном заземлении или при попытке кражи электроэнергии.

Проявляется утечка двояко: протекающий ток, при достаточно большой силе вызывает местный нагрев, а при касании металлического предмета, оказавшегося проводником на пути утечки, человек или домашнее животное могут получить удар током. Отсюда и её опасность – она может стать причиной возгорания и пожара, а также нанести вред здоровью людей – вплоть до угрозы их жизни. Кроме этого, невыявленная утечка, протекающая годами, может нанести ощутимый финансовый ущерб, в виде постоянных переплат за электроэнергию.

Профилактика утечек – грамотный электромонтаж

Главным способом превентивной защиты от утечек тока является соблюдение норм и правил при электромонтаже. Давайте перечислим ошибки в электромонтаже, которые чаще всего приводят к утечкам тока:

• несоответствие номинала автомата и нагрузки сечению кабеля: систематический перегрев приводит к повреждению изоляции кабеля;

• установка неисправного кабеля с неисправной изоляцией без проверки сопротивления изоляции мегометром;

• повреждение изоляции кабеля при монтаже, например острыми краями гипсокартонного профиля или вкрученными саморезами;

• замуровывание негерметичных соединений в штробе или бетонной стяжке, к примеру, при наращивании кабеля;

• использование для заземления не предназначенных для этого элементов, например труб водопровода;

• подключение приборов, требующих заземления к проводке без заземления – при их неисправности;

• использование негерметичных светильников, розеток и выключателей во влажных помещениях и на улице.

Кроме аккуратного монтажа и применения качественных электротоваров, избежать утечки помогут устройства-помощники: УЗО (ВДТ), дифавтоматы и бесконтактные индикаторы напряжения. УЗО или выключатели дифференциального тока по своей сути отслеживают утечки и отключают неисправную цепь при их появлении. А бесконтактный индикатор поможет вам выявить неисправный прибор или трубу под напряжением – достаточно поднести его к металлической детали и, при наличии угрозы, он даст сигнал.

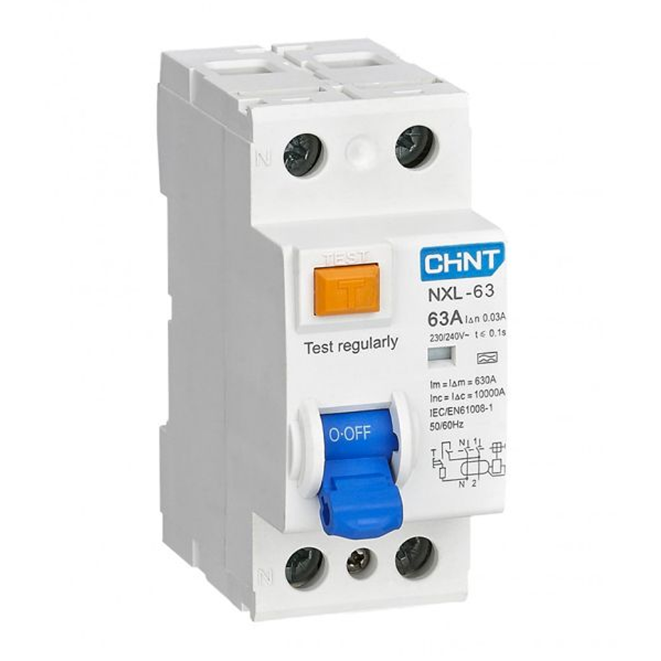

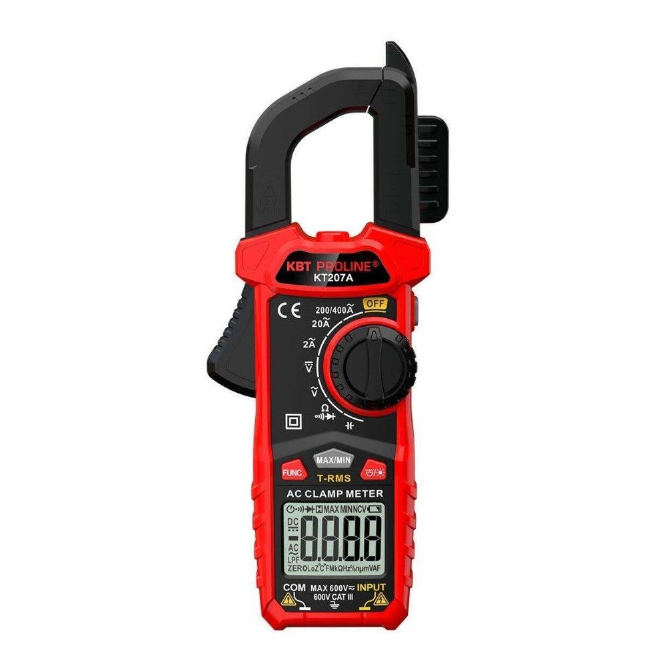

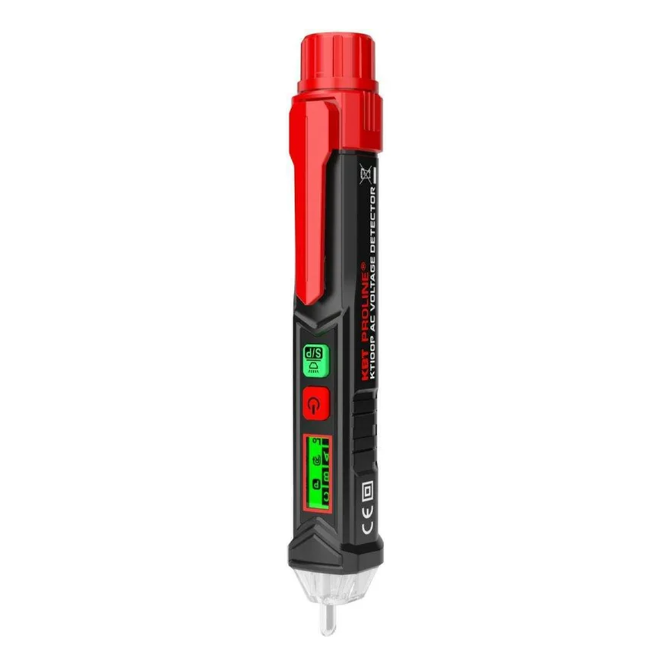

Устройство защитного отключения CHINT (280723)	Клещи токоизмерительные цифровые KT 207A PROLINE (КВТ)	Детектор напряжения бесконтактный КТ 100P PROLINE(КВТ)

Как обнаружить и измерить утечку тока?

Одним из способов обнаружения утечки тока является применение бесконтактного индикатора напряжения (см. выше). Но большинство утечек не выявляются так легко – они возникают внутри стен, бетонной стяжки пола, за подвесным потолком, куда нет прямого доступа. Как обнаружить такие утечки и измерить их величину?

Вспомним, по какому принципу работает УЗО – оно сравнивает ток, ушедший по фазе с током, вернувшимся по нулю. Если разница между этими токами достигает критической величины, например 30 мА, УЗО отключает неисправную линию. Нужно помнить, что проводки совсем без утечек не бывает – небольшой ток утечки, порядка единиц миллиампер считается допустимым и неизбежным. Фиксация и устранение нужны тогда, когда ток утечки превышает порог, опасный для человека, а именно 30 мА и, в отдельных случаях (для ванной комнаты) – 10 мА.

Таким образом, одним из способов обнаружения утечки тока является установка УЗО на ток не выше 30 мА. Однако есть неудобство – УЗО никак не позволяет оценить утечку до того, как она стала критически большой, кроме этого далеко не на все линии имеет смысл устанавливать достаточно дорогие дифференциальные выключатели – к примеру, линии освещения вполне могут обойтись без такой защиты – для безопасности им достаточно заземления.

Для обнаружения и точного измерения утечки на любой линии, а также в каждом отдельном электроприборе можно использовать токоизмерительные клещи с порогом измерения 2А и ниже – обычные клещи с минимальным порогом на 20-200А будут давать слишком большую погрешность измерения. При пропускании через катушку клещей сразу двух проводов фазы и ноля, магнитные поля этих проводников вычтутся и клещи покажут разницу между этими токами – то есть утечку тока.

Есть хитрость в измерении утечки клещами: если пропустить через клещи не две, а все три жилы кабеля: фазу, ноль и заземление, то клещи покажут только утечку проводки и всех соединений, без утечки приборов. Таким образом, если мы хотим узнать, сколько утечки приходится на неисправные приборы, нужно вычесть из первого результата (с двумя проводами) значение второго измерения (с тремя проводами).

Например, если при измерении по двум проводам клещи показали ток утечки 0,1А (100 мА), а при измерении по трём проводам – 0,02А (20 мА), значит общая утечка на измеряемой линии равна 100 мА, из которых 20 мА приходится на утечку в проводке, а оставшиеся 80 мА – на утечку в приборах, к примеру, стиральной машине.

Устранение утечек

После обнаружение утечки её нужно устранить. При утечке в проводке, нужно начать с проверки всех мест соединения – распаечных коробок, замурованных скруток и так далее. Если все соединения выполнены правильно и с изоляцией там всё в порядке, нужно проверить, не повреждён ли кабель в процессе монтажа или из-за смещения строительных конструкций. Если поиски ничего не дали, а утечка остаётся даже после отключения всех приборов от линии останется только полная замена неисправного участка кабеля.

При утечке в приборе, его нужно отключить и вызывать мастера – продолжать эксплуатацию неисправного устройства будет опасно для жизни.

Спасибо, что дочитали – удачного ремонта и надёжной электрики!
