Уравнивание потенциалов - зачем оно нужно и как его сделать

Уравнивание потенциалов это важный и полезный способ повышения электробезопасности в жилых и общественных помещениях – мы расскажем, как оно работает и как его правильно выполнить.

Как работает уравнивание потенциалов?

Чтобы понять, на чём основана работа уравнивания потенциалов, нужно вспомнить, что такое напряжение. По определению из учебника физики, напряжение это разность электрических потенциалов. Такая разность появляется либо в результате накопления заряда (электронов) как в случае электростатики, либо при работе электрического генератора или химического источника тока (батарейки). В первую очередь нас интересует потенциал, возникающий при работе генератора переменного тока или трансформатора на подстанции – источника бытовой электроэнергии.

При включении прибора в розетку, его вилка соединяется с двумя выводами источника напряжения в розетке: фазным, имеющим потенциал относительно земли и нулевым, в идеале не имеющим потенциала. Между этими выводами, в результате работы генератора на электростанции и трансформатора, возникает переменное напряжение, полярность которого изменяется 50 раз в секунду.

Если подключить к розетке прибор, то есть замкнутую электрическую цепь, благодаря разности потенциалов, то есть напряжению, через этот прибор начнёт течь электрический ток, выполняя полезную работу: обогрев, освещение, вращение электромотора и так далее. Важно понимать, что напряжение или разность потенциалов возникают только в замкнутой цепи. Если соединить вывод одного генератора с выводом другого, независимого от первого, цепь не замкнётся и ток между ними не потечёт, так как не будет разности потенциалов.

То же произойдёт, если соединить фазу из одной розетки с фазой из другой – в той же цепи. У них будет одинаковый потенциал и, несмотря на то, что напряжение относительно нуля на них будет 220 Вольт, ток не потечёт и напряжения между ними не будет.

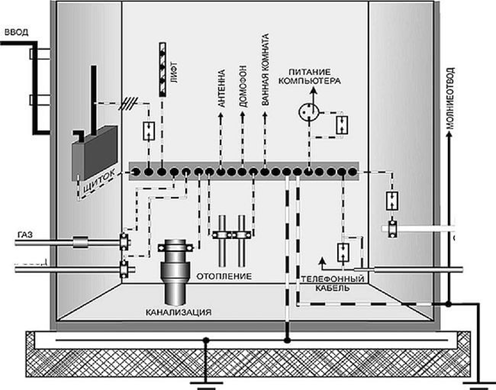

Именно на этом принципе основано действие системы уравнивания потенциалов (СУП). Основная система СУП на вводе в многоквартирный дом, это, в своей основе, медная шина, к которой подходят проводники от труб отопления и водоснабжения, от газа и канализации (если они из металла), от стальных оболочек питающих здание кабелей, а также заземляющие проводники от главной заземляющей шины.

Эта система позволяет выровнять потенциалы всех металлических частей, входящих в здание и избежать возникновения на них напряжения в случайных местах, например в вашей квартире. Основная СУП выполняется и обслуживается специализированными организациями – наша статья не о ней, а о дополнительной системе уравнивания потенциалов (ДСУП), которая выполняется уже в квартире или вашем доме. О том, как её собрать мы и поговорим дальше.

Сборка дополнительной системы уравнивания потенциалов (ДСУП)

Согласно ПУЭ 7, п. 7.1.88 «Для ванных и душевых помещений дополнительная система уравнивания потенциалов является обязательной». Это требование не случайно: дело в том, что в помещениях с повышенной влажностью и особо опасных помещениях, даже небольшой потенциал выше 12 Вольт может представлять угрозу для жизни людей. А при возникновении потенциала от стороннего источника, например от соседа, который «заземлился» на полотенцесушитель, ваше УЗО при касании трубы под напряжением не сработает – поможет только ДСУП. Для получения полной информации по данной системе рекомендуем найти в интернете циркуляр Росэлектромонтажа №23/2009, в котором подробно изложена вся нужная информация.

Устройство ДСУП аналогично схеме СУП выше. Отличия состоят в том, что это локальная система уравнивания потенциала, ограниченная помещением с повышенной опасностью или особо опасным – как правило, ванной комнатой. Элементы, соединяемые в коробку уравнивания потенциалов (КУП) это:

• трубы ХВС и ГВС;

• металлическая чаша ванной или поддон душевой кабины;

• металлическая сетка в стяжке пола или арматура в бетонной плите пола;

• заземляющие контакты розеток в ванной.

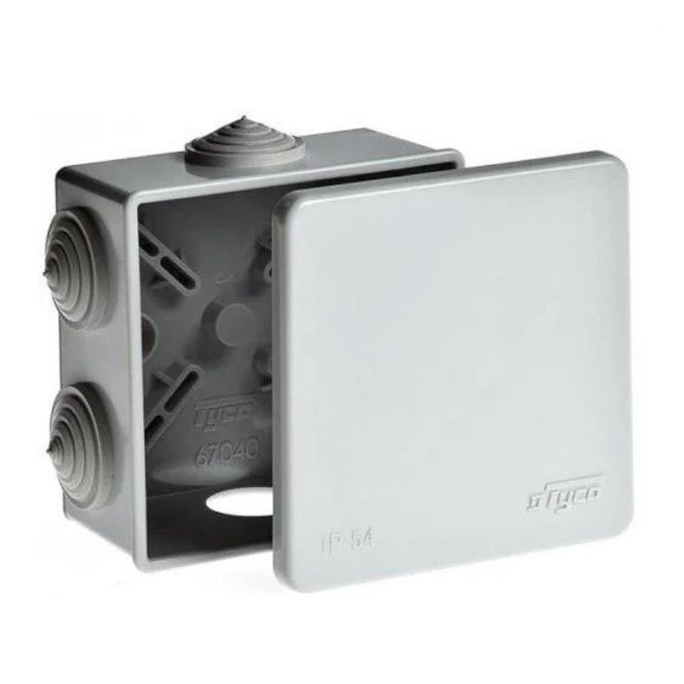

Хомут заземления нержавеющая сталь УХЗ (16-25)/W2 Fortisflex	Паста электропроводящая КПП 55362 КВТ	Коробка распаячная ОУ 85х85х40мм с крышкой IP54 ТУСО Ruvinil

Многие задаются вопросом: нужно ли заземлять и включать в ДСУП металлические смесители? Согласно циркуляру №23/2009, для безопасности металлические трубы достаточно соединить с КУП посредством заземляющих хомутов в месте входа в помещение. Если же стояк выполнен из пластика, можно считать, что смесители и другая сантехарматура из металла, изолированы, так как чистая вода очень плохо проводит электричество и потенциал по ней не выносится.

Единственное исключение это трубы из металлопластика с алюминиевой прослойкой. При использовании таких труб, перед вводным шаровым краном в трубе должна быть встроена токопроводящая вставка, например латунная муфта, посредством которой труба присоединится к ДСУП.

Коробка уравнивания потенциалов или КУП представляет собой обычную распаечную коробку, внутрь которой помещена шина с винтовыми клеммами – обычно на 8 контактов. Эта шина соединяет все проводники ДСУП и заземляющий провод, идущий в электрический щиток, воедино. Проводники ДСУП могут быть многопроволочными или цельнотянутыми: единственное условие – их сечение не должно быть ниже 4 мм2 для открыто проложенного провода.

Для соединения труб с проводом нужно применять специальные хомуты, которые напоминают обычные червячные хомуты для уплотнения шлангов, но имеют дополнительную клемму для присоединения. Хомуты продаются на разные диаметры, так что подобрать нужный под вашу трубу не составит труда. Перед присоединением, трубу нужно будет очистить от краски и загрязнений и обезжирить. Для предотвращения окисления, место соприкосновения хомута с поверхностью трубы лучше смазать контактной проводящей пастой.

Присоединять арматуру плиты пола или металлическую сетку в бетонной стяжке лучше всего комбинацией «болт-наконечник», с приваркой болта к арматуре или сетке. Для присоединения чаши ванной или металлического душевого поддона они, как правило, имеют специальную проушину в нижней части, к которой прикручивается опрессованный наконечником проводник ДСУП.

Спасибо, что дочитали – надёжной и безопасной электрики!
