Управление светом: от выключателей до умных реле

Освещение это важная часть электрики: как подобрать комплектующие для управления вашим светом и что может предложить современный рынок – читайте до конца!

Классические выключатели – какие они бывают?

Всем знаком обычный выключатель света – мы привыкли к ним с детства и в большинстве помещений осветительные приборы управляются именно ими. Они надёжные, не зависят от наличия интернета и управляются интуитивно, даже самыми маленькими детьми. Какие разновидности выключателей бывают и что лучше приобрести, если вам нужны именно они?

Выключатели для управления светом с одной точки бывают на 1, 2 и 3 клавиши. Использовать выключатель на 3 клавиши лучше в крайнем случае, например, если очень ограничено место, потому что намного удобнее пользоваться комбинацией из 2-клавишного и 1-клавишного выключателя, а ещё лучше – из трёх выключателей с одной клавишей.

Выключатели с подсветкой применяются по желанию, но желательно их использовать там, где отсутствует естественное освещение, например в коридорах, прихожих, кладовых, чтобы не пришлось долго искать клавишу в темноте. Кроме выключателей, подсветка которых светится при выключенном свете, есть выключатели с контрольной подсветкой, которая загорается вместе со светом. Это нужно, когда осветительные приборы находятся вне видимости, скажем, на улице, и нужно понимать, включён свет в данный момент или нет. Такие выключатели, в отличие от прочих, требуют подключения нулевого провода, что нужно предусмотреть при разводке кабелей.

Для того чтобы управлять светом не из одного места а с двух, трёх и больше точек, понадобятся выключатели со специальными схемами: проходные и промежуточные. Проходные выключатели имеют не два контакта на клавишу, как обычные, а три. Внутри них имеется переключающий контакт, который перебрасывается с одного выходного контакта на другой. Если к одному проходному выключателю присоединить второй, вместе ими можно будет включать и выключать один и тот же светильник: каждый щелчок клавиши с любой стороны будет менять состояние светильника, из включённого в выключенное и наоборот.

Для управления светом не с двух, а с трёх мест и больше понадобится схема с двумя проходными выключателями по краям и промежуточными (перекрёстными) выключателями посередине. Как правило, все эти выключатели соединяются вместе одним кабелем, в котором нужно будет 4 жилы: на ноль, землю и две попеременно коммутируемые фазы.

Нужно помнить, что большинство выключателей света не предназначены для коммутации приборов, имеющих большой пусковой ток – он провоцирует обгорание контактов и их выход из строя. Поэтому для электродвигателей и мощных светодиодных светильников (от 50 Ватт на одну линию) лучше применять двухступенчатую схему, в которой выключатель коммутирует катушку модульного контактора в щитке, а контактор, в свою очередь, включает мощную нагрузку.

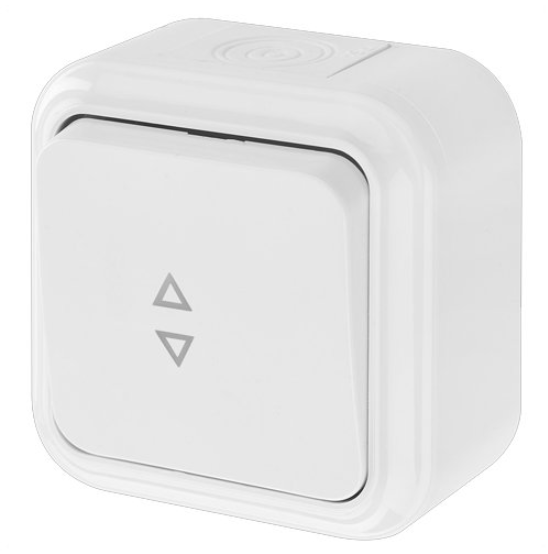

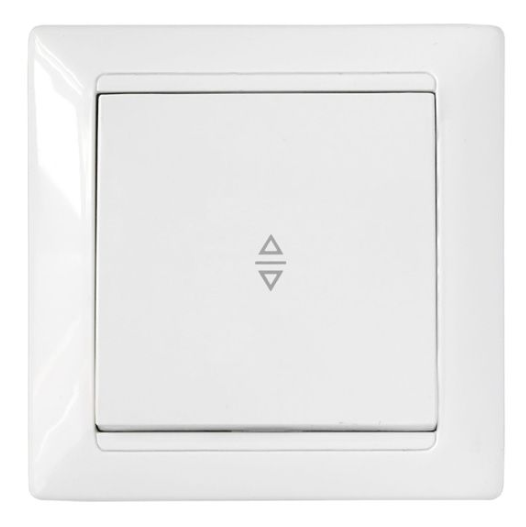

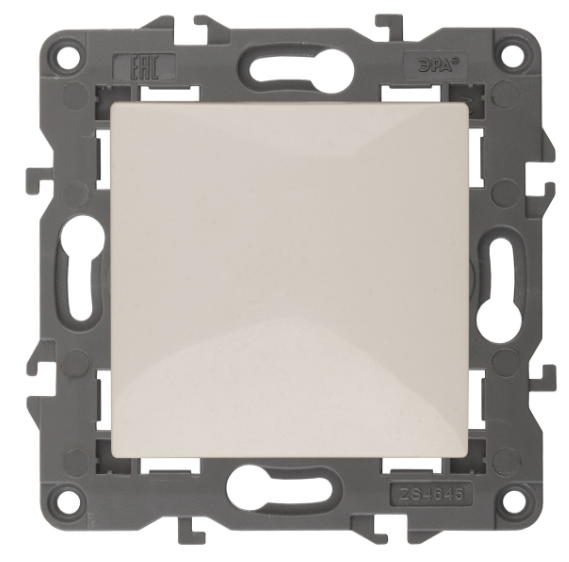

Выключатель 1кл 10АХ (слоновая кость) Elegance ЭРА 14-1101-02	Выключатель ОУ 1кл на 2 направления IP54 (белый) Пралеска Аква	Выключатель СУ 1кл перекрестный (белый) СТИЛЬ BYLECTRICA

«Умные» выключатели – что о них нужно знать?

В последние 10 лет получили распространение так называемые «умные» выключатели, которые используют цифровые технологии передачи и обработки данных. Первыми образцами новых приборов для управления светом были радиоуправляемые выключатели с простейшими сценариями включения. Они использовали для работы радиосигнал частотой 433 МГц и обладали простой начинкой, в которой цифровые функции ограничивались кодированием сигнала, для исключения взаимных помех. Современные системы управления стали намного сложнее в каждый выключатель, по сути, является миниатюрным компьютером. Этот «компьютер» включает:

• модуль радиопередатчика, позволяющий выключателю «общаться» с другими элементами системы по каналам wi-fi и Bluetooth;

• процессор, который производит вычисления, необходимые для обмена информацией с главным сервером или контроллером;

• сенсорная панель, для ввода информации и вывода сигналов, помогающих в использовании системы.

В настоящее время наибольшее распространение получили системы, работающие посредством сети wi-fi (более дешёвые), либо напрямую через радиосигнал по протоколу ZigBee (зигбИ) – более дорогие. Большинство умных выключателей работает с колонками типа «Алиса» и «Маруся», но встречаются и более дешёвые аналоги, работающие со своими устройствами, поэтому совместимость таких устройств лучше уточнить до их покупки.

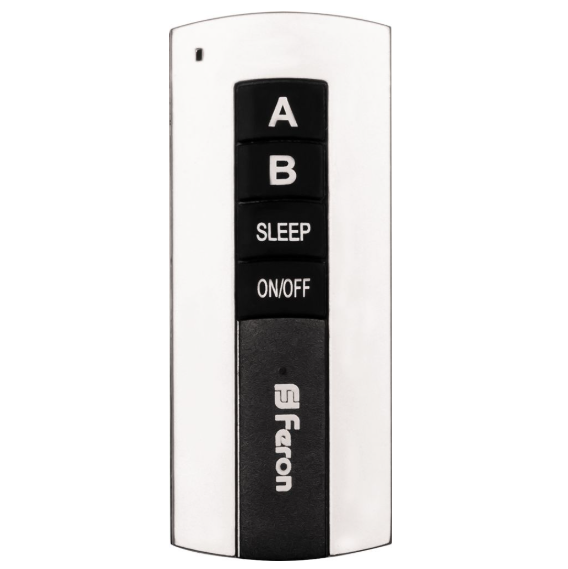

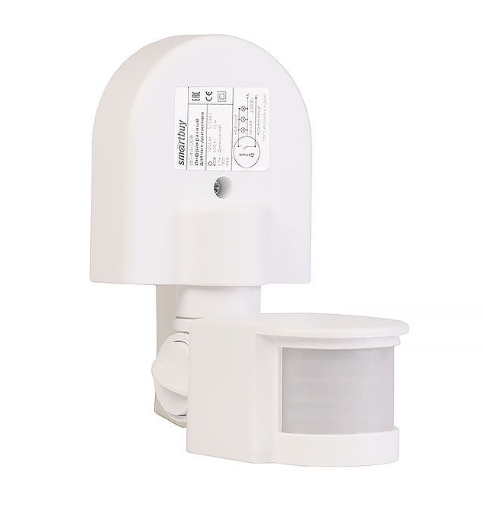

Датчик движения настенный sbl-ms-008 1200Вт 180˚ 12м IP44 белый Smartbuy	Фотореле sbl-fr-600 6А 1350Вт 240В 5-50Лк IP44 (белый/синий) Smartbuy	Пульт дистанционного управления TM75 2 канала управления 230В 1000Вт 30м (черное серебро) FERON

Автоматика для света – основные приборы

Для того чтобы обеспечить автономную работу света там, где нужно действовать по заранее установленному образцу, вам пригодятся приборы автоматики. Основные приборы автоматики для управления светом это:

• датчики движения;

• фотореле (датчики освещённости);

• таймеры;

• астрономические реле.

Датчики движения предназначены для автоматического включения освещения там, где люди находятся кратковременно, но при этом достаточно часто, что сделает применения обычных выключателей неудобным. Кроме удобства, датчики движения обеспечивают экономию, так как исключают случаи оставления света включённым по недосмотру – при отсутствии движения светильники выключатся автоматически.

Фотореле позволяют включить уличное освещение при наступлении сумерек. Встроенный регулятор в фотореле, с помощью которого настраивается момент включения освещения, обеспечит нужный именно вам режим работы, при котором вы не будете расходовать лишнюю электроэнергию, но при этом получите бесперебойное освещение в тёмное время суток.

Таймеры включают свет в нужное время, по встроенным часам. Это может быть полезно для офисных и торговых помещений, с определённым режимом работы. Таймеры могут быть в виде розеточного переходника (более простые) и в виде модульного прибора. Как правило, таймер настраивается на определённую программу, которая повторяется каждый день, но некоторые таймеры с электронной «начинкой» могут настраиваться по-разному для каждого для недели, что опять же, удобно для торговых и офисных помещений с разным режимом работы по будним и выходным дням.

Астрономические реле объединяют преимущества фотореле и таймеров. Встроенный в такое реле микрокомпьютер вычисляет время захода и восхода Солнца в вашей широте и включает уличное освещение либо точно во время захода Солнца, либо со смещением как в плюс, так и в минус. Кроме этого, астрономическое реле позволяет отключать свет в ночное время для экономии и имеет много других полезных функций.

Спасибо, что дочитали – удобного управления светом и надёжной электрики!
