Трубы ПНД для водопровода, разновидности и способы монтажа

Мы привыкли к использованию труб для водопровода, изготовленных из чугуна или стали. Но набирает популярность оборудование, изготовленное из других материалов. Полиэтиленовые трубы для водоснабжения (ПНД) — отличная альтернатива чугунным и металлическим изделиям. Изделия для прокладки трубопровода из полиэтилена стали широко применяться из-за своих качеств, доступности и простоте установки. Поэтому рассмотрим подробнее особенности применения и монтажа ПЭ труб.

Трубы ПНД для водопровода: основные характеризующие сведения, сфера использования

Трубы, которые производят из полиэтилена при низком давлении, выпускают в пяти вариациях — SDR9, SDR11, SDR13,6, SDR 21 и SDR26. Показатель SDR определяет степень устойчивости к внутреннему давлению. Он равен отношению внешнего диаметра изделия к толщине материала его стенки. В связи с этим, увеличение толщины стенок влечет за собой уменьшение SDR. То есть, чем меньше этот показатель, тем прочнее труба.

Все трубы ПНД для водопровода могут быть двух марок – это ПЭ 80 и ПЭ 100. При этом, трубы ПЭ 80 используют для монтажа водопровода и канализации с сечением до 90 мм, а ПЭ 100 в магистральных трубопроводах. Кроме того, пластик, используемый в изготовлении труб, может быть пищевым и техническим. Второй производят из вторичного сырья, поэтому его использование в бытовых водопроводах не допускается.

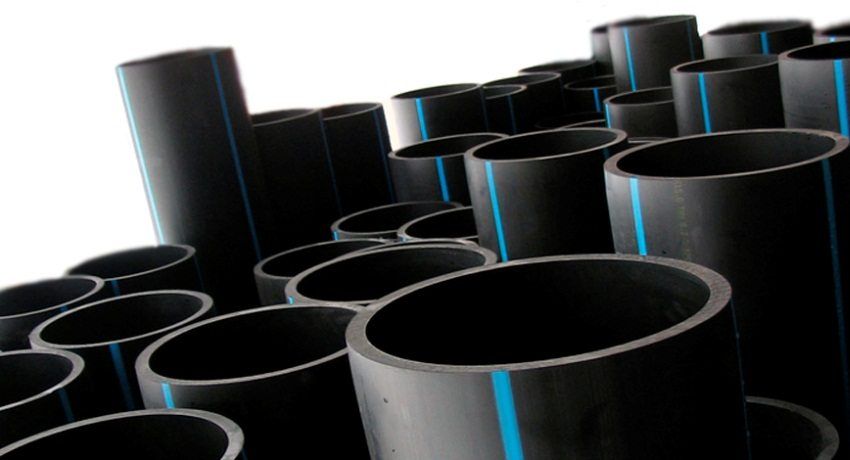

Полиэтиленовые трубы повсеместно применяются при строительстве и реконструкции водопроводов, для оборудования гидросооружений и бассейнов, поливальных установок и артезианских скважин. Трубы из полиэтилена используются для транспортировки различного жидкого и газообразного топлива в промышленности или коммунально-бытовой сфере.

Что делает полиэтиленовые трубы для водопровода такими привлекательными

Если провести сравнение с некоторыми другими материалами для производства труб (сталь, чугун, асбест), то полиэтилен превзойдет их по многим показателям:

• пятидесятилетний гарантийный срок эксплуатации производители дают только полиэтиленовым трубам;
• пластиковая труба диаметром от 20 до 110 мм намотанная в 1000-метровые бухты позволяет сэкономить все расходные материалы, которые требуются для монтажа трубопровода, а также значительно ускорить процесс прокладки трубы;
• применение терморезисторных фитингов упрощает и ускоряет работу по соединению труб между собой;
• подготовка квалифицированных сварщиков, умеющих работать с полиэтиленом, гораздо проще и быстрее, чем специалистов по металлу;
• трубы ПНД для водопровода вполне возможно монтировать многократно с малыми затратами на перемонтаж. Они могут быть легко утилизированы и переработаны;
• полиэтиленовую трубу можно протянуть внутрь уже существующего старого водопровода, даже не разбирая его.

Положительные физические и химические свойства

Полиэтилен обладает некоторыми химическими и физическими качествами, которые сделали привлекательными его потребительские свойства:

• химическая нейтральность полиэтилена способствует отсутствию коррозии при контакте с водой или даже более агрессивными средами;
• материал имеет меньший удельный вес, что значительно удешевляет все производственные процессы и транспортировку изделий;
• очень высокая эластичность (линейное расширение до 7,5%) позволяет изделиям выдерживать не только незначительные подвижки грунта, но даже землетрясения. Именно это обстоятельство подтолкнуло в свое время японцев к производству и повсеместному использованию таких труб;
• идеальная гладкость внутренней поверхности допускает использование более тонких труб при сохранении гидравлических параметров на том же уровне, что и у более толстых стальных аналогов;
• из-за низкого модуля упругости полиэтилена значительно снижается возможность появления гидроударов, а также разрушения при замерзании воды.

Есть у полиэтиленовых труб и несколько недостатков: они разрушаются под действием ультрафиолетового излучения, деформируются при высоких температурах (более 65 градусов), что делает невозможным их использование в системе отопления.

Советы по выбору ПНД трубы

Для среднестатистического частного участка (например, на даче) рекомендуется приобретать катушки длиной 25 метров. Толщина стенки для хозяйственного водопровода должна быть примерно 2 мм.

Показатели сечения ПНД трубопроводов могут быть разными и подбираются исходя из нескольких условий, однако, главным параметром является давление в коммуникации:

• если напор в источнике воды довольно высокий, а его обсадная труба по диаметру превышает ¾ дюйма, то в этом случае идеально подойдёт изделие с сечением 25 мм;
• если в качестве источника воды выступает металлическая труба диаметром не более ¾ дюйма, то необходимо использовать деталь с сечением 20 мм.

Стоит запомнить одно важное правило: размеры сечения отвода должны быть меньшими, чем аналогичный показатель главной трубы. Это необходимо для того, чтобы создать хороший напор в системе.

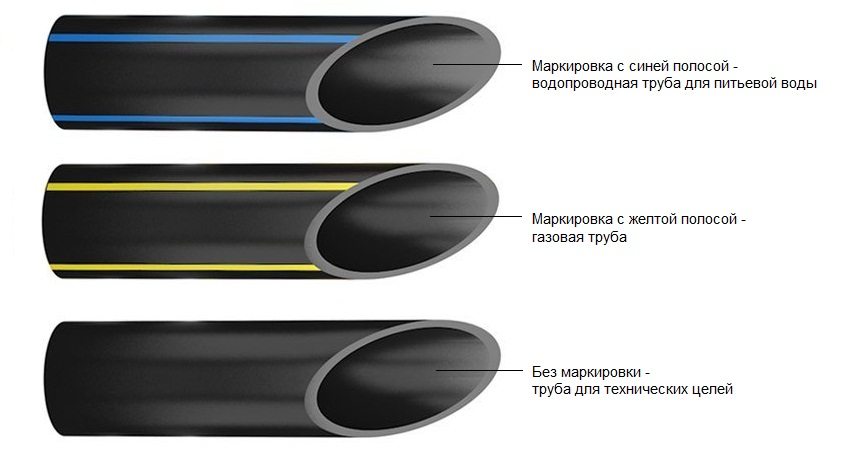

И конечно же, следует обращать внимание на идентификационную полоску. Труба должна быть пригодна для хозяйственного (питьевого) водоснабжения.

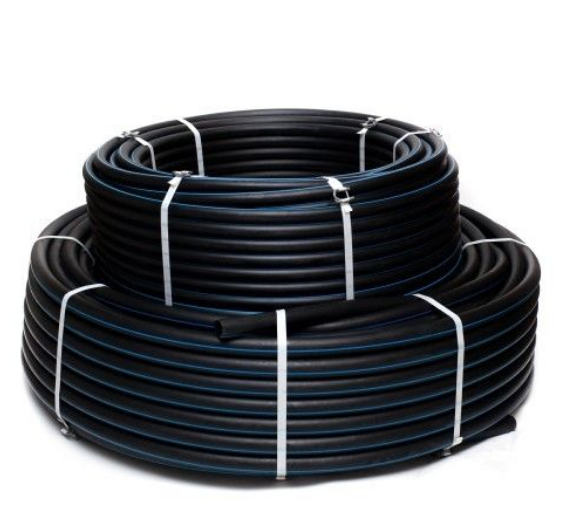

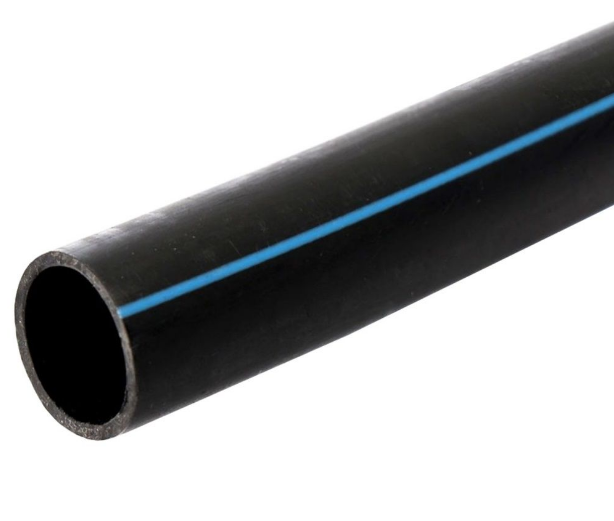

Труба полиэтиленовая для водоснабжения ПЭ-100 SDR 11 100м 20x2.0 Cyklon	Труба полиэтиленовая для водоснабжения ПЭ-100 SDR 13.6 25х2.0 Ру12.5 РосТурПласт 11249	Труба полиэтиленовая для водоснабжения ПЭ-100 SDR 17 100м 32x2.0 Покровский трубный завод

Соединения ПНД труб

Стыковку двух ПНД изделий между собой можно провести несколькими методами:

Сварка. Является одной из самых популярных техник соединения. Кроме этого, она отличается высокой надёжностью и герметичностью. Сам процесс довольно прост: торцы ПНД изделий нагреваются при помощи специального сварочного оборудования, а дальше стыкуются между собой, в результате чего получается неразъёмное соединение. Чаще всего такую стыковку используют при монтаже подземного водопровода.

Компрессионные фитинги. Использование этих соединительных элементов является надёжным и довольно популярным методом при монтаже полиэтиленовых трубопроводов. На сегодняшний день существует огромный ассортимент компрессионных деталей. Самыми востребованными среди них являются: муфты, тройники, угловые элементы, а также переходные фитинги, которые позволяют осуществлять переход на резьбу.

Применение компрессионных фитингов при прокладке водопроводных полиэтиленовых труб позволяет получить конструкцию практически любой конфигурации. Монтаж коммуникаций, соединённых посредством компрессионных изделий, не рекомендуется выполнять подземным способом. Это связано с тем, что такая система нуждается в периодических профилактических проверках.

Электромуфтовая сварка. Такое соединение выполняется благодаря специальным фитингам — муфтам. Эти фитинги оснащаются спиральным нагревательным элементом и клеммами. Клеммы необходимы для подключения нагревательного оборудования. Сам процесс сварки происходит так: в фитинг с двух сторон вставляются ПНД трубы, после чего к клеммам подключается сварочная аппаратура. Спиральный элемент муфты плавит её стенку, а также стенки труб. В результате этого получается прочное и герметичное неразъёмное соединение. Режим сварки нанесён с маркировкой на муфту.

Фланцевое соединение. Такая стыковка используется в том случае, если необходимо выполнить переход на резьбу. Фланцы используются не так часто, как вышеперечисленные соединения, однако, являются незаменимыми в некоторых случаях. Довольно популярны фланцевые соединения при монтаже водопроводных ПНД труб для холодного водоснабжения.

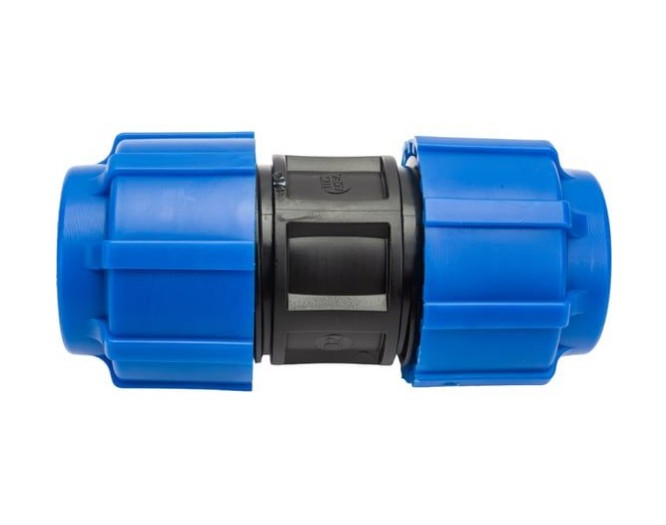

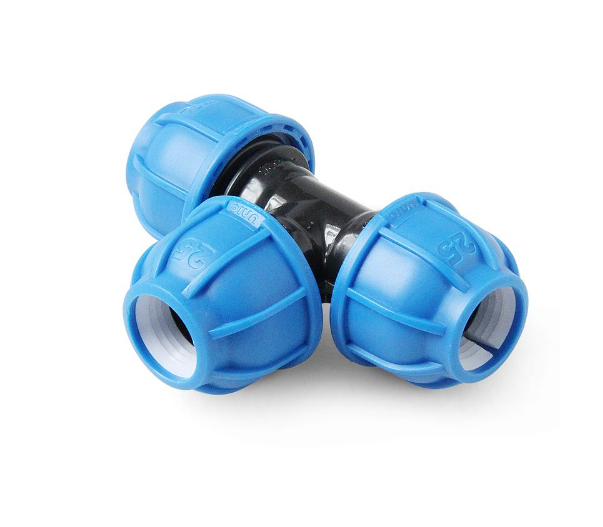

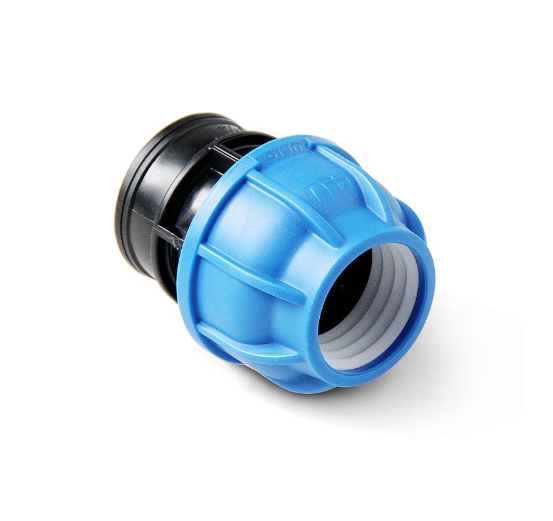

Муфта ПНД с внутренней резьбой 20x1/2" UNIO	Муфта ПНД соединительная 32 ТПК-АКВА	Тройник ПНД 32 UNIO

Исходя из всего выше описанного, трубы ПНД – наиболее подходящий материал для сооружения водопроводной системы. Правильно соединенные трубы ПНД для водопровода позволяют при малых затратах создать систему водоснабжения, которая не будет требовать частого ремонта и не потеряет изначальных качественных характеристик долгое время.
