Трубы из сшитого полиэтилена: материалы, инструменты и монтаж

Сшитый полиэтилен: что это за материал и каким он бывает?

Как следует из названия, сшитый полиэтилен это полиэтилен, обработанный специальным образом. Эта обработка, которая заключается в соединении длинных молекул полиэтилена поперечными связями («сшивание»), придаёт обычно мягкому полиэтилену прочность и стойкость к нагреву и химическому воздействию. Способов сшивания молекул полиэтилена несколько, отсюда и разновидности данного вида труб.

Труба PEX-a (PEX означает сшитый полиэтилен) изготавливается с помощью химической обработки пероксидами, PEX-b получают обработкой силанидами, PEX-c сшивается потоком радиоактивных частиц, а PEX-d обработкой азотом. Трубы PEX-c и PEX-d встречаются редко, поэтому в продаже обычно бывают трубы PEX-a или PEX-b.

Нужно иметь в виду, что трубы, сшитые силанидами (PEX-b) имеют склонность к образованию микротрещин при растяжении, поэтому монтировать их с помощью надвижных гильз нельзя – они подходят только для монтажа пресс-фитингами. Трубы PEX-a являются универсальными, поэтому ориентироваться лучше всего на них.

Трубы PERT, которые иногда путают с трубами PEX, изготавливаются не из сшитого полиэтилена, а из обычного полиэтилена с видоизменённой химической формулой. Они похожи по свойствам на сшитый полиэтилен, но имеют намного меньший срок службы и не обладают эффектом молекулярной памяти. Сущность этого эффекта состоит в том, что трубу с заломом можно восстановить с помощью нагрева строительным феном до первоначального вида благодаря особой структуре макромолекул сшитого полиэтилена. Применять трубы PERT следует только для водопровода.

Выбор труб PEX: диаметр и конструкция

Выбор диаметра труб определяется инженерным расчётом – чем больше расход воды или теплоносителя, тем больше требуется диаметр трубы для компенсации гидравлических потерь и для снижения шумов. Для бытовых задач достаточно труб диаметром 20 мм для магистрального трубопровода и 16 мм для всех остальных. Как правило, труба диаметром 20 мм проводится до распределительного коллектора, от которого расходятся трубы меньшего диаметра.

Вторым важным параметром является толщина стенки трубы. Например, для труб диаметром 16 мм существуют популярные разновидности (вторая цифра означает толщину стенки в миллиметрах): 16х2,0, 16х2,2 и 16х2,6. Труба 16х2,0 применяется почти исключительно для водяного тёплого пола: тонкая стенка улучшает теплоотвод (труба служит теплообменником) и облегчает изгибание трубы при монтаже. Труба 16х2,2 применяется для горячего и холодного водоснабжения, а наиболее толстостенная труба 16х2,6 служит для отопления.

«Простая» труба из сшитого полиэтилена без дополнительных слоёв применяется только для водопровода. Для отопления используют трубу с кислородонепроницаемым слоем. Дело в том, что стенки пластиковой трубы на молекулярном уровне не являются сплошными: через них постепенно пронимают молекулы кислорода, растворяясь в воде или антифризе.

Для водопровода это не принципиально, так как вода используется однократно, после чего сливается в канализацию. В системе отопления вода или антифриз могут циркулировать годами и даже микроскопические поступления кислорода в итоге могут повысить его концентрацию до уровня, когда начнётся окисление фитингов и агрегатов отопления. Дополнительный слой в PEX трубе предотвращает проникновение кислорода и защищает систему отопления. Этот слой может быть полимерным или алюминиевым. Различие между трубами этих типов в том, что труба с полимерным слоем имеет более тонкую стенку и при изгибе её необходимо фиксировать специальной скобой, так как она стремится разогнуться обратно. Труба с алюминиевым слоем остаётся в согнутом виде без дополнительных приспособлений.

Труба PEX может быть смонтирована тремя способами: накидной гайкой-евроконусом, фитингами с надвижной гильзой (аксиальными) и пресс-фитингами (радиальными). Монтаж евроконусом применяется для водяного тёплого пола – в данной системе каждый контур представляет собой цельную изогнутую трубу, присоединяемую только в начале и в конце – с помощью евроконусов.

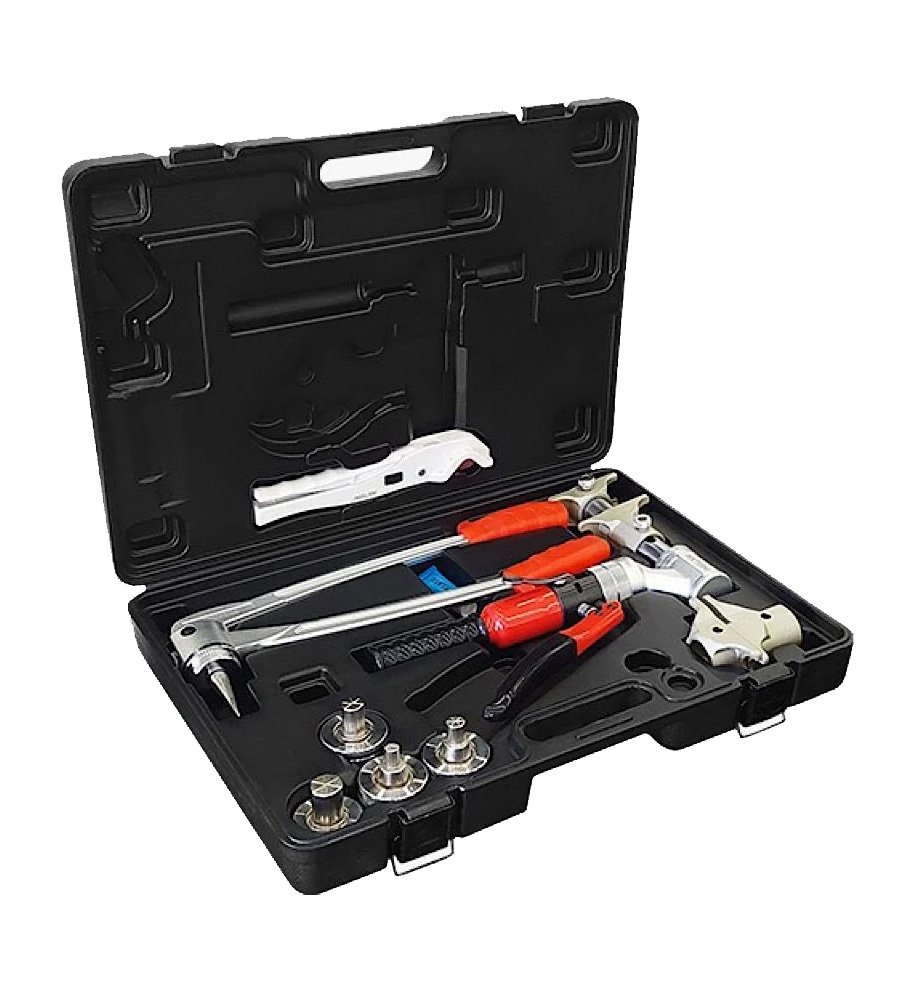

Труба РОСТерм PЕ-Ха EVOH 16*2.2 бухта 100м серая 16PAEVOH1	Евроконус для PE-X труб 16х2.2х3/4 РОСТерм	Комплект гидравлического инструмента для системы PEX РОСТерм 16-32"

Монтаж труб PEX с помощью аксиальных фитингов

Труба PEX может быть смонтирована тремя способами: накидной гайкой-евроконусом, фитингами с надвижной гильзой (аксиальными) и пресс-фитингами (радиальными). Монтаж евроконусом применяется для водяного тёплого пола – в данной системе каждый контур представляет собой цельную изогнутую трубу, присоединяемую только в начале и в конце – с помощью евроконусов.

Для более сложных систем (водопровод и радиаторное отопление) используются пресс-фитинги и аксиальные фитинги. Мы остановимся на гораздо более распространённых аксиальных фитингах и расскажем, как происходит монтаж с их применением.

После расчёта нужной длины трубопровода и всех необходимых фитингов, а также после их закупки, можно приступать к монтажу. Температура окружающего воздуха при монтаже не должна быть ниже +5 градусов.

1) Отмерьте трубу нужной длины – на трубе для этого имеются специальные отметки с метражом. Отрежьте трубу так, чтобы срез был ровным и перпендикулярным – удобнее всего для этого использовать ножницы для труб.

2) Уложите трубу на специальном мате с бобышками (для тёплого пола) или прикрепите её к строительным конструкциям, используя держатели. При изгибе, во избежание заломов, лучше использоваться кондуктором в виде металлической гофры.

3) Наденьте на трубу монтажную гильзу и сдвиньте её назад.

4) Используя специальный расширитель с насадкой нужного диаметра, расширьте конец трубы – следите, чтобы перед расширением сегменты расширителя вошли в трубу до упора. Операцию расширения нужно произвести трижды, каждый раз поворачивая насадку на 30 градусов.

5) Вставьте в расширенный конец трубы аксиальный фитинг, введя его до упора.

6) Специальными клещами надвиньте монтажную гильзу на расширенный участок трубы с надетым фитингом до упора.

Для ускорения и облегчения работы можно использовать гидравлические клещи – они не только снизят утомление работника, но и значительно ускорят производство работ.

Спасибо, что дочитали – удачного монтажа и надёжных трубопроводов!
