Современный электрощит

Электрический щиток это средоточие защитных и коммутационных аппаратов вашей электропроводки, в нём находится всё то, что делает проводку надёжной, безопасной и удобной. Прогресс не стоит на месте: номенклатура аппаратов, предназначенных для установки в электрощит, пополняется новыми изделиями, поэтому важно держать «руку на пульсе» и оснащать распределительный щит по последнему слову техники. Мы расскажем, продвигаясь от простого к сложному, как и чем скомплектовать современный электрощит.

Основа электрощита – проверенная классика

Прежде чем перейти к современным защитным и коммутационным аппаратам и «умным» реле, полезно освежить память и вспомнить, как компоновался распределительный щит раньше и что должно быть установлено в щит по умолчанию и без вариантов. Это аппараты базовой защиты, установка которых по правилам ПУЭ, ГОСТ и СП является обязательной.

Электрощит имеет две основные функции – защита и распределение электрической энергии по различным потребителям, число которых в современном доме, квартире и офисе может превышать сотню единиц. В базовом варианте, защита и распределение осуществляется автоматическими выключателями.

Вся проводка делится на группы – от 2-3 до нескольких десятков, по расположению и функционалу, а также по дополнительным требованиям к защите (влажные помещения, уличные потребители и так далее). Каждая из групп подключается к питанию через отдельный аппарат защиты и коммутации – это может быть как обычный автоматический выключатель для сухих помещений и линий освещения, так и АВДТ или дифавтомат, объединяющий функции автомата и дифференциального реле.

Дифференциальная защита является необходимой для помещений с повышенной влажностью и может быть реализована как посредством АВДТ, так и с помощью классических ВДТ (УЗО). В последнем случае, как правило, к одному ВДТ присоединяется несколько автоматических выключателей, для снижения затрат на комплектующие для электрощита.

Кроме автоматических выключателей и дифференциальной защиты, в базовый комплект электрощита входят рубильник (устанавливается на ввод), кросс-модуль, для распределения трёх фаз по группам, соединительные и нулевые шины, а также перемычки, объединяющие все элементы электрощита по схеме в единое целое.

Теперь, от базовых и необходимых изделий, перейдём к опциональным устройствам, повышающим надёжность электрики, а также удобство её использования.

Реле напряжения

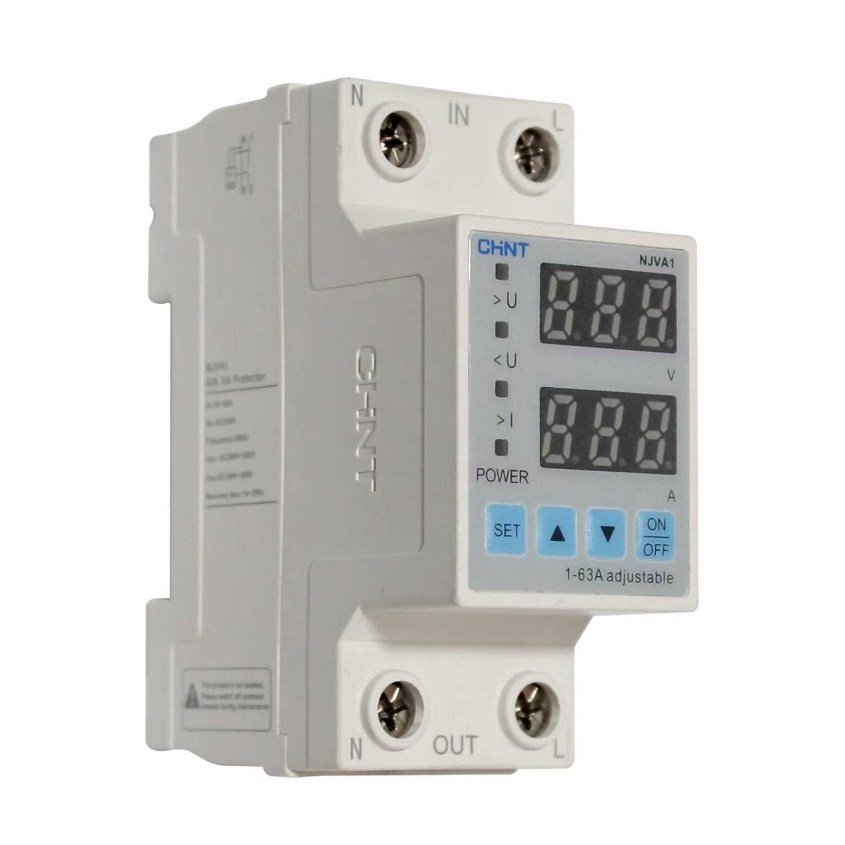

Одним из самых популярных дополнительных приборов, которыми оснащается современный электрощит, является реле напряжения. Такое реле представляет собой модульный прибор, устанавливаемый на динрейку в стандартный корпус или бокс. Внутри данного устройства находится мощное электромагнитное реле или моторный привод на ток от 32 до 63А и электронная схема, осуществляющая управление силовым выключателем. Реле напряжения устроено и действует следующим образом.

Микроконтроллер в режиме реального времени измеряет подаваемое на вход реле напряжения и сравнивает его с параметрами, заданными при настройке. При выходе напряжения за установленные рамки (например, 207В – 253В, по ГОСТ на напряжение в электросети), реле напряжения за очень короткое время, обычно не больше 0,02 сек, отключает ваши приборы и предохраняет их от выхода из строя. При возвращении напряжения сети в норму, реле напряжения автоматически возвращает питание обратно без вашего участия.

Современные реле напряжения могут быть оснащены встроенными вольтметрами и амперметрами, функциями ограничения тока и мощности, журналом событий и другими функциями, поэтому при выборе ознакомьтесь с инструкцией прибора и узнайте у консультанта магазина обо всех особенностях каждого из этих приборов.

Щит распределительный встраиваемый ЩРВ-24 замок 1дверь 2ряда 430х325х103мм Рувинил	Устройство защиты от дугового пробоя УЗДП-63М с автоматическим включением 63А 230В УХЛ4 Меандр	Реле напряжения и тока DIN NJVA1-63 1P+N 63А нагрузка снизу CHINT 508567

УЗДП – устройство защиты от дугового пробоя

Кроме перегрузок и коротких замыканий, защиту от которых обеспечивают автоматические выключатели, в проводке могут возникнуть явления дугового пробоя, или на бытовом языке, искрение. Причиной дуговых пробоев могут быть и обычно являются плохие контакты в распаечных коробках, в штепсельных вилках и розетках, а также пробои внутри кабеля с повреждённой изоляцией и неисправных приборов.

Дуговой пробой, в силу высокой температуры, может вывести из строя электрические бытовые приборы и привезти к возгоранию, поэтому в помещениях с горючими строительными конструкциями, например в деревянных домах, установка УЗДП является важным мероприятием, значительно повышающим безопасность электрики.

УЗДП может быть как отдельным устройством, так и комбинированным, например с АВДТ. В первом случае УЗДП устанавливается на несколько групп или на всю электроустановку, однако это неудобно из-за проблем с локализацией места пробоя. Более предпочтительным вариантом является применение нескольких УЗДП, к каждому из которых присоединяется своя часть проводки – свет, розетки, уличные линии и так далее.

Контроллеры «умного дома»

Современные дома и офисы всё чаще оснащаются автоматизированными системами управления освещением, климатом и электрическими приборами, называемыми в быту «умным домом». Такая система состоит из трёх частей:

• датчики и органы управления: датчики движения, протечек воды, температуры, влажности и освещённости, кнопки и переключатели для ручного управления, потенциометры для плавного регулирования уровня освещённости и температуры, сенсорные панели для комплексного управления и отображения параметров системы;

• исполнительные устройства, осуществляющие коммутацию светильников и светодиодной подсветки, обогревателей и кондиционеров, различных бытовых приборов;

• контроллеры или один контроллер, с установленной в них программой, осуществляющие сбор данных с датчиков и органов управления и передающих исполнительным устройствам команды на включение, отключении и изменение режима работы.

В современный электрощит, при оснащении помещений умными системами, устанавливается главный контроллер, а также контакторы для управления мощными нагрузками – для этого в щите предусматривается слаботочный отсек, отделённый от силовых аппаратов. В этот же отсек устанавливается роутер для доступа к сети Интернет и раздачи сети WI-FI, а также блоки питания, преобразующие напряжение сети в низкое напряжение для питания контроллера и других слаботочных реле, обычно на 12 Вольт.

Спасибо, что дочитали – надёжного вам электрощита и электрики!
