Сколько приборов можно включить в одну розетку и как выбрать удлинитель?

Виды нагрузок в бытовой проводке и их мощность

Каждый прибор, который мы включаем в розетку, имеет определённую мощность. Большинство приборов потребляют небольшой ток – до 6А, но встречаются и более мощные приборы, способные вывести розетку из строя, если подключить их одновременно к одной точке. Силу тока, потребляемую конкретным прибором, можно вычислить, разделив его мощность, указанную на шильдике, на 220.

Например, у стиральной машины мощностью 2200 Вт максимальный потребляемый ток составит 2200Вт / 220В = 10А. Отсюда вывод – нужно знать и учитывать потребляемый ток самых распространённых приборов в проводке, чтобы избежать проблем. Типичные приборы с током потребления больше 6А это:

• электрический чайник (6 - 12А);

• утюг (6 - 10А);

• обогреватель (3 - 10А);

• накопительный водонагреватель-бочка (6 - 16А);

• стиральная/посудомоечная машинка (8 - 12А);

• кондиционер (6 – 10 А);

• электрическая плита (10 – 40А);

• электрическая духовка (10 – 16А).

Для приборов, потребляемых ток выше 16А прокладываются специальные кабельные линии с медными жилами на 4 или 6 мм2 и применяются особые мощные розетки и вилки на 32А. Типичные розетки, к которым мы привыкли, могут выдержать силу тока не выше 16А, и именно эта цифра определяет максимальную мощность и количество приборов, подключаемых к одной точке через тройник или удлинитель.

Сколько нужно розеток в квартире?

Если вы собираетесь делать ремонт или модернизацию проводки в квартире, нужно продумать число и расположение штепсельных розеток, чтобы в дальнейшем свести к минимуму использование тройников и удлинителей. Наиболее нагруженной частью квартиры является кухня, поэтому для розеток кухни, особенно если там, в дополнение к посудомоечной машине и микроволновке, предполагается установить стиральную машину.

Минимальным числом линий для кухни является две, но намного лучше проложить 3 или 4 линии кабеля ВВГнг-LS 3х2,5. Это даст возможность разделить розетки на несколько групп так, чтобы можно было одновременно включить все нужные приборы, не опасаясь, что от перегрузки сработает защитный автомат в электрощите.

Для каждого стационарного прибора, то есть устройства, которое будет подключено к проводке на постоянной основе, нужно предусмотреть отдельную питающую линию. К таким приборам относятся кондиционер, стиральная и посудомоечная машина, электрическая плита, духовка и вытяжка, а также стационарные обогреватели, при отоплении квартиры или дома электричеством.

По современным принципам проектирования, для розеток над столешницей кухни нужно оставить не меньше 4 точек, не считая розеток для стационарных приборов и 2- 4 розеток над кухонным столом напротив столешницы.

Можно ли для уже установленных розеток применять тройники? Ответ – да, но с двумя условиями:

• ни один из приборов не превышает по току потребления 6А (1200 Вт);

• тройник рассчитан на номинальный ток 16А.

Важно понимать, что каждый тройник это сигнал, что розеток недостаточно, поэтому если в какой-либо из розеток у вас постоянно включён тройник это знак, что проводку нужно модернизировать и установить дополнительные розеточные точки.

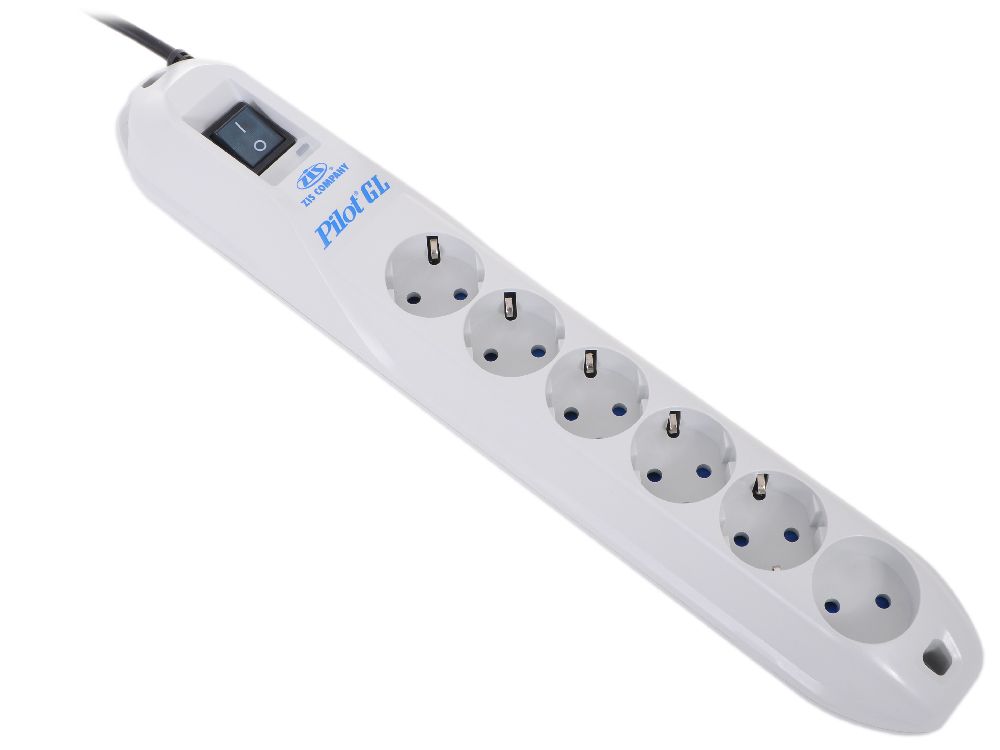

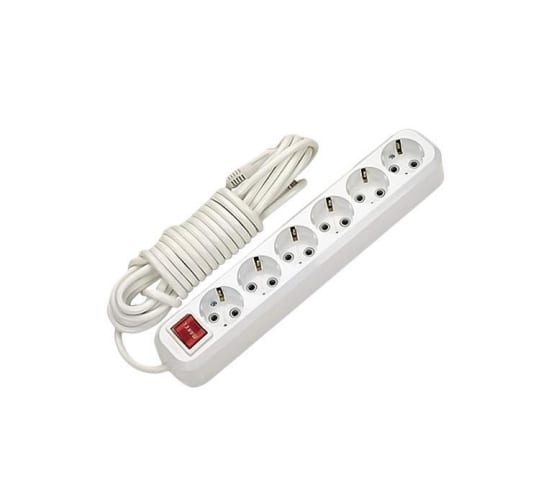

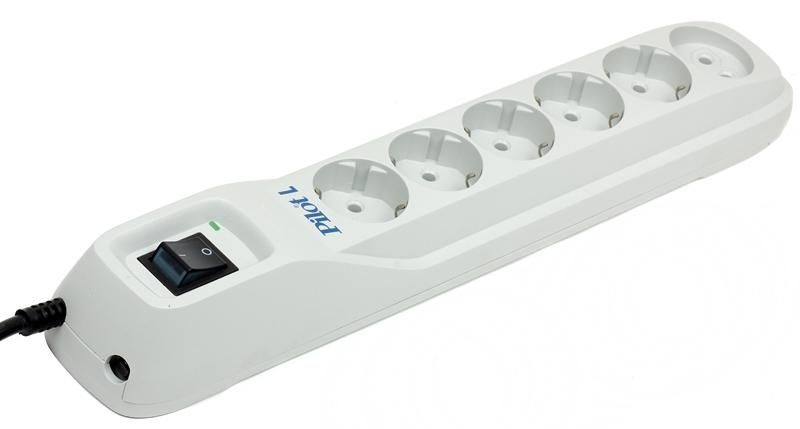

Сетевой фильтр 6 гнезд с индикацией 1.8м (белый) Pilot-GL ZIS	Сетевой фильтр 6 гнезд с индикацией 5.0м (белый) Pilot-L GP (073) ZIS	Удлинитель 6 гнезда с индикацией с з/к 5.0м (белый) MAKEL

Хороший удлинитель – как его выбрать и использовать

Удлинители применяются повсеместно: мало найдётся квартир или домов, где не использовался бы хотя бы один электрический удлинитель. Это допускается, но для того, чтобы эксплуатация удлинителя не создавала рисков, нужно знать о том, каким он должен быть.

Первое и самое важное – вилка, провод и розеточный блок удлинителя должны быть исправными, без трещин, повреждений и почернений. Это очень важно, особенно касательно провода, потому что повреждённый провод удлинителя, который лежит под нашими ногами и подвергается укусам домашних животных, давлению и истиранию, может однажды стать угрозой для жизни.

Периодически, хотя бы раз в две недели - месяц, проверяйте шнур удлинителя на трещины и разрывы. Повреждённый шнур обычно не чинится – удлинитель меняется целиком, но на небольшое время, пока не будет приобретён новый удлинитель, повреждение можно замотать изолентой.

Каким должен быть хороший удлинитель? Самое важное – его провод должен иметь сечение не меньше 1 мм2, а лучше – 1,5 мм2. Такой удлинитель сможет выдержать даже мощную бытовую нагрузку (см. выше) – электрический обогреватель, стиральную машину или электрический чайник.

Сетевой фильтр – отдельный вид удлинителя

Для полной защиты электронных приборов, простого удлинителя недостаточно – нужно обеспечить защиту от импульсных перенапряжений, которые могут вывести электронику из строя, а также от радиочастотных помех, проникающих в проводку из окружающей среды, а также из дешёвых китайских приборовс импульсными блоками питания.

Такую защиту обеспечивает сетевой фильтр на 220 Вольт или, говоря иначе, ограничитель импульсных перенапряжений класса D. Он представляет собой, кроме корпуса с розеткой и электрическим шнуром, электронную плату, которая содержит:

• дроссель (катушку), ограничивающий броски тока, например при включении светодиодных ламп и светильников;

• варисторы – полупроводниковые детали, реагирующие на скачки напряжения и отводящие их в землю – для этого сетевой фильтр должен включаться в розетку с заземлением;

• плавкие предохранители и биметаллические расцепители, защищающие сетевой фильтр от перегрузок, то есть включения чрезмерно мощных нагрузок, способных вывести его из строя.

Нужно иметь в виду, что сетевой фильтр это достаточно чувствительный к перегрузкам прибор, предназначенный для подключения чувствительной электроники, например компьютеров или ноутбуков. Если включить в него прибор, создающий при включении значительные скачки тока, к примеру пылесос со встроенным электродвигателем, он может срабатывать и отключаться от перегрузки даже тогда, когда реальной опасности нет, поэтому для таких приборов лучше использовать классические удлинители.

Спасибо, что дочитали – надёжной вам проводки и розеток!
