Схема электрощита – как её читать и что в ней должно содержаться

При сборке электрощита важным подспорьем является электрическая схема – мы расскажем, что в неё входит, как её читать и почему благодаря схеме сборка будет проще и с меньшей вероятностью ошибок.

Краткий обзор ГОСТ на электрические схемы

Нормативный документ, определяющий правила создания электрических схем и в том числе схем электрощитов, это ГОСТ 2.702.2011. Давайте рассмотрим основные требования к схеме, исходя из положений этого документа.

Согласно п. 5.1.1, схема должна содержать:

• функциональные элементы, участвующие в работе электроустановки и находящиеся внутри электрощита: рубильники, автоматы, ВДТ, реле и т. д.;

• взаимосвязи между этими элементами, построенные таким образом, чтобы по схеме было понятно, в какой последовательности элементы взаимодействую друг с другом (п. 5.1.3);

• обозначения элементов в виде специальных пиктограмм (условных графических обозначений, УГО – п. 5.1.2) или прямоугольников, с дополнительным поясняющим текстом-обозначением (п. 5.1.4).

Элементы схемы размещаются стройным способом – одинаковые по назначению устройства группируются в ряд по горизонтали или вертикали (п. 5.2.6). Схемы делятся на многолинейные, в которых каждая цепь рисуется отдельной линией, или однолинейные, в которой несколько параллельных цепей, например три фазы в кабеле, обозначаются одной линией, перечёркнутой тремя штрихами. В практике проектирования электроустановок обычно используют однолинейные схемы (п. 5.2.10).

Рядом с защитными аппаратами (автоматическими выключателями, УЗО, реле) указывают их характеристики – номиналы, токи отключения и другие (п. 5.2.16). Всем однотипным элементам или устройствам присваиваются порядковые номера (п. 5.3.9), с соответствующим буквенным префиксом, начиная с единицы, например:

• автоматические выключатели – QF1..QF10;

• УЗО (ВДТ) – QSD1..QSD10;

• рубильники – QS1..QS10;

• дифавтоматы (АВДТ) – QFD1..QFD10;

• контакторы – КМ1…КМ10.

Номера должны увеличиваться в направлении слева направо или сверху вниз.

Все элементы схемы и их технические характеристики дополнительно сводятся в специальную таблицу – спецификацию, помещаемую после схемы (п. 5.3.18). В спецификацию, разделённую на 4 столбца, входят:

• условное обозначение элемента на схеме;

• полное наименование элемента;

• количество элементов;

• примечание.

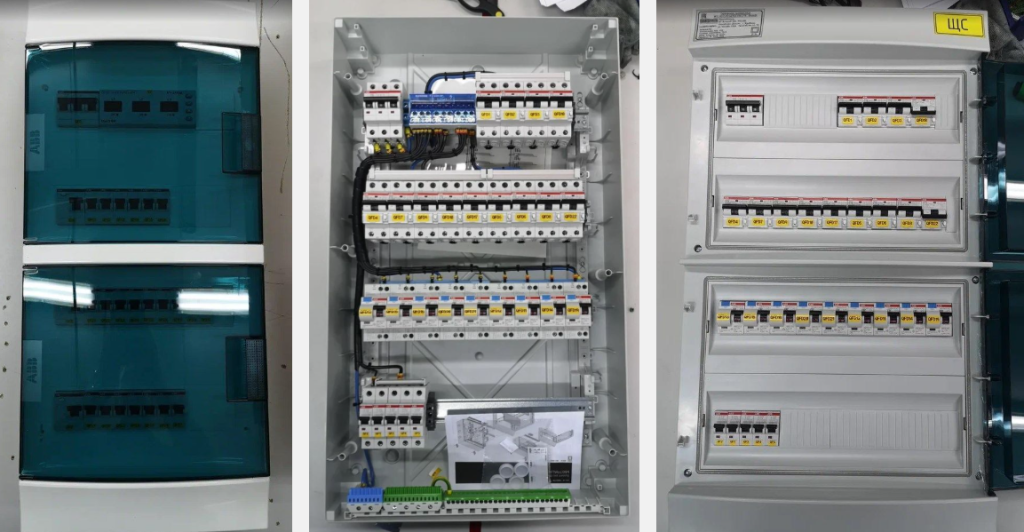

ЩК навесного исполнения в пластиковом корпусе типа Mistral на комплектующих ABB.

Как читать схему электрощита – сверху вниз

Перейдём к рассмотрению типичной схемы электрощита и элементов, которые в ней можно увидеть.

Вверху схемы расположено изображение питающей щит линии, обычно трёхфазной, с вводным аппаратом – рубильником или автоматическим выключателем. Если в щите предусмотрен учёт электроэнергии, то там же будет расположен электрический счётчик.

Дальше располагается несколько горизонтальных линий, обозначающих фазы, разведённые в электрощите, от которых отходят линии, ведущие в центральной и главной части схемы – аппаратам защиты и управления. Простые схемы имеют один «ярус» аппаратов, после которого начинается уровень отходящих кабелей. При более сложной, в том числе разветвлённой схеме, может быть два или три «яруса», содержащих последовательно включённые элементы электрощита.

После уровня электрооборудования, начинается ярус отходящих кабелей. Возле каждой линии указывается информация, включающая:

• марку кабеля;

• количество жил и их сечение;

• длину линии в метрах;

• способ прокладки кабеля.

Слева и снизу электрической схемы щита находятся таблицы, которые помогают структурировать её содержание и содержат дополнительную информацию об элементах схемы. Левая таблица обычно содержит следующие строки:

• номер фазы (уровень питающих фаз);

• номер аппарата защиты или управления;

• тип электроаппарата (например, ВА47-29);

• номинал аппарата (А);

• номинальный ток утечки (мА) для УЗО и дифавтоматов;

• тип и другие характеристики отходящего кабеля (см. выше);

• мощность потребления каждой линии;

• номинальный ток каждой линии;

• наименование электроприёмника для каждой линии.

Нижнее «обрамление» схемы в виде таблицы содержит перечень электроприёмников, под соответствующими линиями, а также  основную надпись, стандартную по ГОСТ, с названием щитка, указанием заказчика и исполнителя сборки, датой сборки и другой информацией.

Упрощённая схема электрощита для бытовых целей

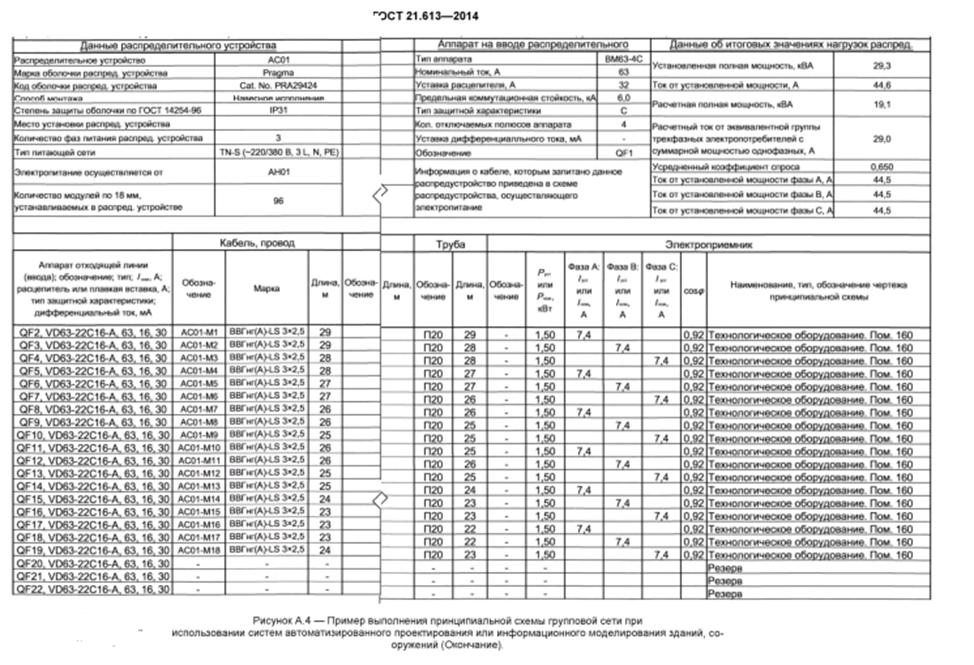

При проектировании и сборке бытовых щитков, не перегруженных сложными схемами и оборудованием, может быть полезно использовать не классическую схему щитка с графическими обозначениями, а её упрощённый вариант в виде таблицы, например в Excel. Такая схема не является нарушением, так как описана в ГОСТ 21.613-2014 – см. образец из данного ГОСТ ниже.

Это не таблица, а именно табличный вариант схемы. Как её составить? Первое, что нужно знать и, соответственно, внести в схему, это название щитка (например, ЩК). Если щиток на объекте единственный, название будет без нумерации, а если предполагается установка нескольких однотипных щитков, к обозначению нужно будет добавить порядковый номер изделия, например ЩК1. После названия, в схему-таблицу вносятся параметры оболочки: наименование, исполнение (навесное или в нише), степень защиты от пыли и влаги IP, количество фаз и размер в стандартных DIN-модулях.

Далее заполняются параметры вводного аппарата – номинал, отключающая способность и другие. В третьем столбце сверху указывается общая мощность нагрузки электрощита, общий максимальный ток, а также расчётные токи на каждую фазу. И, в последней колонке, для каждой линии расписывается её назначение (кухня, гараж, ванная комната и т. д.)

Ниже заполняется раздел, каждая строчка в котором это отходящая от щитка линия. В первом столбце указывается обозначение аппарата, например QF1, его наименование (ВА47-29) и параметры – номинальный ток и ток утечки (для УЗО и дифавтоматов). Следующая колонка содержит наименование кабельного участка согласно кабельному журналу (или прочерк), а третья и четвёртая колонки - марку кабеля, количество жил с их сечением и длину участка соответственно.

Далее указывается способ прокладки и диаметр трубы, при её наличии.

Применение такой схемы-таблицы позволит, не используя сложно программное обеспечение и навыки инженерной графики, зафиксировать всю важную информацию, относящуюся к данному электрощиту.

Спасибо, что дочитали!

Скидка на сборку электрощитов 20%!

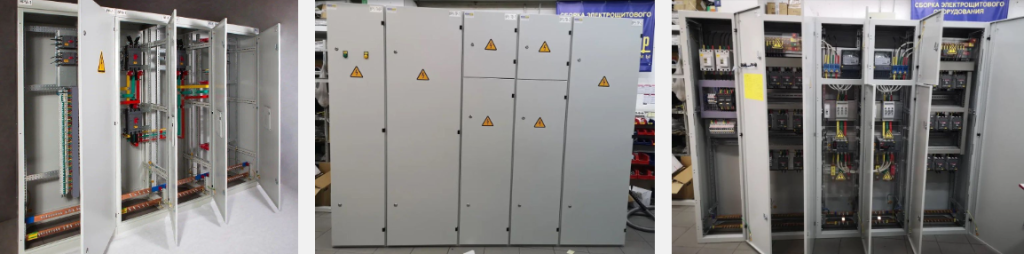

Примеры исполнения многопанельных ВРУ различного назначения
