Силовые кабели для стационарной прокладки: ВВГ и его модификации

ВВГ — кабель с медными жилами, изоляцией и оболочкой из поливинилхлоридного пластиката, рассчитанный на использование в электросетях с напряжением до 1 кВ при частоте 50 Гц. Производится по ГОСТ 31996—2012 или ТУ завода-изготовителя.
Медные силовые кабели с изоляцией из поливинилхлорида (он обозначается в маркировке буквой «В») — первый выбор для разводки электрики в квартире, устройства питающей и распределительной сети в частном доме, а также электрификации других объектов на участке.

Усиление требований к безопасности электросетей привело к тому, что кабель с чистой маркировкой ВВГ сегодня применяется гораздо реже, чем модификации, не поддерживающие горение (нг) с пониженным газо- и дымовыделением (LS): ВВГнг, ВВГзнг, ВВГнг-LS, ВВГнг-FRLS.

В идеале, решение, какие конкретно марки силовых кабелей использовать, лучше предоставить разработчику проекта по электрике. Проект не оставляет пространства для ошибки: вы получаете готовые расчёты, спецификацию на материалы и схему электросети, на которой размечены начало и конец трасс, марка, сечение и длина кабеля. Остается закупить материалы и заказать электромонтаж.

В статье мы собрали базовую информацию — то, что полезно знать о кабеле ВВГ и его подвидах, даже если вы далеки от идеи делать проводку своими руками. Как минимум, чтобы понять указания на схеме, расшифровать маркировку и самостоятельно закупить материалы по спецификации.

ТОКОПРОВОДЯЩИЕ ЖИЛЫ КАБЕЛЯ: ПОЧЕМУ МЕДЬ, А НЕ АЛЮМИНИЙ?

Материал жил легко определить по маркировке: ВВГ — медный кабель, АВВГ — алюминиевый (буква «А» обозначает алюминий). Как преимущества алюминиевых кабелей можно рассматривать более лёгкий вес и сравнительно низкую стоимость. Если метр силового кабеля АВВГ с четырьмя жилами сечением 6 мм², выполненный по ГОСТ, стоит 79 ₽, то медный кабель ВВГнг(А) по ГОСТ с тем же количеством и сечением жил — уже 339 ₽/м.

При всей привлекательности разницы в цене, сэкономить на проводке в новостройке без разводки электрики или в частном доме вряд ли получится. Почему?

Начнём с «Правил устройства электроустановок», которые регламентируют устройство электрических сетей, в том числе в жилых зданиях. Актуальная седьмая редакция (ПУЭ-7), вступившая в действие в 2003 году, изначально содержала пункт 7.1.34, предписывавший применять в жилых зданиях кабели и провода с медными жилами.

Медь — проводник с более высоким, чем у алюминия, коэффициентом электропроводности, способный пропускать больший ток при том же диаметре. 1 мм² медного кабеля пропускает 8-10 А тока, 1 мм² алюминиевого кабеля — только 5 А. Медные жилы силовых кабелей долговечнее, при монтаже допускается изгиб по минимальному радиусу от 10 наружных диаметров.

Приказ Минэнерго №1196 от 20 декабря 2017 года снял ограничение на применение алюминиевых силовых кабелей в жилых зданиях. Но проблема соединения меди и алюминия, которого не избежать при устройстве электрических сетей, никуда не делась. Медь и алюминий при контакте образуют недопустимую гальваническую пару и вместе корродируют намного сильнее. Для соединения металлов необходим специальный переходник-зажим.

Что будет, если соединение меди и алюминия выполнено с нарушением технологии: окисление → разрушение токопроводящих жил кабелей → короткое замыкание.

По соображениям безопасности в частных домах рекомендуется прокладка силового кабеля одного типа с минимумом стыков, поскольку места соединения тоже могут повлиять на качество проводки. То есть в проект, вероятнее всего, будет заложен многожильный медный кабель, не поддерживающий горение, с пониженным дымо- и газовыделением (ВВГнг-LS). Причём с учётом резерва, который может потребоваться при выполнении изгибов или поворотов трассы.

КАКОЕ СЕЧЕНИЕ ЖИЛ МЕДНОГО СИЛОВОГО КАБЕЛЯ НУЖНО ДЛЯ УСТРОЙСТВА ПРОВОДКИ?

Кабель ВВГ может иметь от 1 до 5 жил с сечением от 1,5 до 240 мм². До сечения 25 мм² включительно жилы выполняются сплошными (однопроволочными) и круглыми. Силовые кабели с многопроволочными жилами не применяются при устройстве скрытой проводки в жилом фонде — проблему представляет безопасное соединение таких проводников в домашних условиях. Поэтому мы не будем рассматривать их в статье, как и кабели большого сечения с секторными жилами.

При устройстве проводки вас будет интересовать кабель силовой медный сечением 1,5, 2,5 и 4 мм² — в большинстве случаев этого достаточно, чтобы обеспечить безопасность и достаточную пропускную способность сети для питания всех потребителей электроэнергии в квартире или доме.

В таблице ниже пример соотношения суммарной мощности группы потребителей электроэнергии, сечения кабеля и номинальной мощности автоматов.

Наименьшие допустимые сечения медных силовых кабелей при устройстве проводки согласно ПУЭ-7 (таб. 7.1.1)

В однофазных сетях с заземлением выполняется монтаж силового кабеля с тремя жилами — фаза, ноль и «земля», без заземления протягивается двухжильный кабель.

Пытаясь сэкономить на материалах, можно получить нестандартные рекомендации. Например, предложение использовать для осветительных приборов, потребляющих меньше энергии, алюминиевый кабель АВВГ, а к розеткам для подключения мощных потребителей энергии подвести трёхжильный медный кабель ВВГнг-LS с сечением 2,5 мм². Как мы уже говорили, при любом нарушении технологии соединения такое сочетание проводников может стать источником проблем в будущем.

Для сокращения расходов рациональнее использовать силовые кабели с одним типом жил (медные), но разного сечения: для освещения — ВВГнг-LS 3х1,5 мм², для группы розеток — ВВГнг-LS 3х2,5 мм².
Расчёт сечения силового кабеля по мощности потребителей энергии всегда округляется в большую сторону: например, получили любое значение больше 1,5 мм² — заказываете кабель с сечением 2,5 мм².

Выполнить ориентировочный расчёт сечения силового кабеля можно по формуле I=P*K/U

P — суммарная мощность подключённых потребителей энергии
K — коэффициент одновременности включения, равный 0,75
U — напряжение 220 В

ИЗОЛЯЦИЯ И ОБОЛОЧКА СИЛОВЫХ КАБЕЛЕЙ ВВГ

Все кабели для устройства электропроводки имеют два слоя изоляции: первый изолирует жилы, а второй — собирает токопроводящие жилы в жгут. Материал изоляции кабеля ВВГ и его подвидов — поливинилхлорид (ПВХ). Толщина изоляции регулируется ГОСТом 31996—2012. Допускается небольшое отклонение от установленных номинальных значений, но изоляция не может быть тоньше 0,44 мм.

В таблице приведены параметры изоляции и внешней оболочки трёхжильного медного силового кабеля с сечением 1,5 – 25 мм² по ГОСТ 31996—2012.

 ТПЖ — токопроводящая жила.

Цветовая маркировка отдельных жил кабеля выполняется по стандарту:

• жила N (ноль) синяя;
• жила PE (заземление) жёлто-зелёная;
• цвета фазных жил: серый (или натуральный), коричневый, чёрный.

ПРЕДЕЛЫ ГИБКОСТИ МЕДНЫХ СИЛОВЫХ КАБЕЛЕЙ

При работе с кабелем ВВГ и его модификациями нет ограничений на расположение проводника в пространстве: горизонтально, вертикально, с уклоном. Но гибкость ВВГ относительная. Как мы помним, до сечения 25 мм² жилы кабеля выполняются сплошными, а не многопроволочными.

Для сравнения приведём минимально возможный радиус изгиба, указанный в количестве наружных диаметров (Dн).

На поворотах трассы с потолка на стену и при укладке в штробы удобнее работать с плоским кабелем, жилы которого расположены параллельно друг другу. Его легко узнать по букве «П» (плоский) в маркировке — например, ВВГ-Пнг(А)-LS

.

МАРКИРОВКА СИЛОВЫХ КАБЕЛЕЙ С ПВХ-ИЗОЛЯЦИЕЙ

Все параметры конструкции силовых кабелей есть в маркировке, которая нанесена на поверхность наружной оболочки кабеля и ярлык, прикреплённый к бухте/барабану.

• Токопроводящие жилы: медные (без обозначения), алюминиевые (добавляется «А» перед маркировкой);
• Изоляция жил: «В» — поливинилхлоридный пластикат;
• Внешняя оболочка: «В» — поливинилхлоридный пластикат;
• Специальная защита: «Г» — голый, то есть небронированный, «Б» — бронированный;
• Поперечное сечение кабеля: круглый (без обозначения), «П» — плоский;
• Заполнение между жилами: нет — без обозначения, есть — «з»;
• Количество и сечение жил, мм²: например, 3x2,5;
• Конструктивное исполнение жил: «о» — однопроволочные, «м» — многопроволочные, «к» — круглые, «с» — сегментные (указывается опционально);
• Номинальное напряжение, кВ: 0,66, 1.

• не распространяет горение при одиночной прокладке: без обозначения;
• не распространяет горение при групповой прокладке: «нг»:
  - имеет пониженное дымо- и газовыделение (low smoke): нг-LS;
  - огнестойкий (жилы кабеля не замыкаются, когда сгорает изоляция, fire resistance, FR): нг-FR;
  - не выделяет коррозионно активных галогенов при горении и тлении (halogen free): нг-HF.



При сочетании характеристик суффиксы LS, FR и HF объединяются в маркировке: например, нг-FRLS — огнестойкий кабель, не распространяет горение при групповой прокладке, имеет пониженное дымо- и газовыделение при горении и тлении.

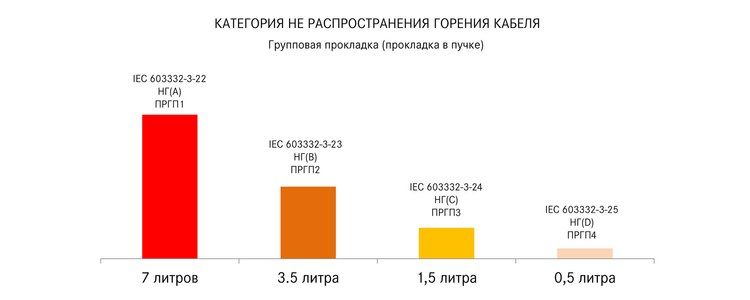

Групповая прокладка — это любой ряд кабелей, уложенных на расстоянии менее 30 см друг от друга. Речь не обязательно идёт о пучке из десятка кабелей, спрессованных вплотную. Категория пожарной безопасности по ГОСТ 31565-2012 при групповой укладке указывается в скобках сразу после индекса «нг» — например, нг(A) или нг(B).

Буквенные индексы А, В, С или D указывают на соответствие силового кабеля требованиям ГОСТ 31565-2012 по нераспространению горения. Значения рассчитываются не по количеству кабелей, а по объёму горючей массы — то есть всего, что горит в кабелях, проложенных в пучке на 1 м в литрах. Для большинства задач в квартирах и частных домах кабель с индексом A подходит с большим запасом.

Да, но это точно не предпочтительный вариант. Поскольку ВВГ не предназначен для прокладки под землёй, нужна будет дополнительная защита — труба или гофра. Исходя из предписаний ПУЭ-7 (п. 2.3.37), подземную прокладку силовой линии для подключения дома к ЛЭП следует выполнять с использованием бронированного кабеля, который можно укладывать сразу в траншею. Например, при средней коррозионной активности почвы подойдёт АВБбШв или ВБбШвнг.

Электротехнические характеристики кабелей ВВГ, изготовленных по ГОСТ 31996—2012 и по ТУ завода-изготовителя, идентичны. Специалисты по электромонтажу могут настаивать на ГОСТе, опасаясь, что производитель заложит в ТУ экстремальную экономию на материалах. Действительно, бухта кабеля по ГОСТу, скорее всего, будет весить больше, чем такая же бухта кабеля по ТУ. Тем не менее, кабель сертифицируется по сопротивлению, а не по сечению жил и толщине изоляции, которая может быть на несколько процентов больше или меньше указанных в ГОСТе номинальных значений. Существенные расхождения с маркировкой возможны только в случае явного брака продукции.

В вопросе, ГОСТ или ТУ, логично отталкиваться от проекта — если линия не перегружена, проходит в штробе, заполненной цементом, правильно защищена автоматами, практической разницы между кабелем по ГОСТу и кабелем по ТУ не будет.

КАКИЕ СЕРТИФИКАТЫ МОЖНО ПРОВЕРИТЬ?

Обычно на кабельную продукцию оформляются два сертификата — сертификат соответствия ТР ТС 004/2011 «О безопасности низковольтного оборудования» и сертификат пожарной безопасности. В документах указываются ГОСТы на кабель и жилы или ТУ по ГОСТ, что для кабельной продукции практически равнозначно соответствию ГОСТу. Вы можете ознакомиться с ними перед оформлением заказа.
