Щит управления - главное, что нужно знать перед его сборкой

Назначение щита управления – что нужно учесть?

Наиболее популярными разновидностями щитов управления по их назначению являются:

• шкафы управления насосами;

• щиты автоматизации производства;

• шкафы управления задвижками;

• шкафы управления вентиляторами;

• щиты для систем пожаротушения и дымоудаления;

• шкафы управления клапанами.

Давайте разберём каждую группу щитов управления по отдельности.

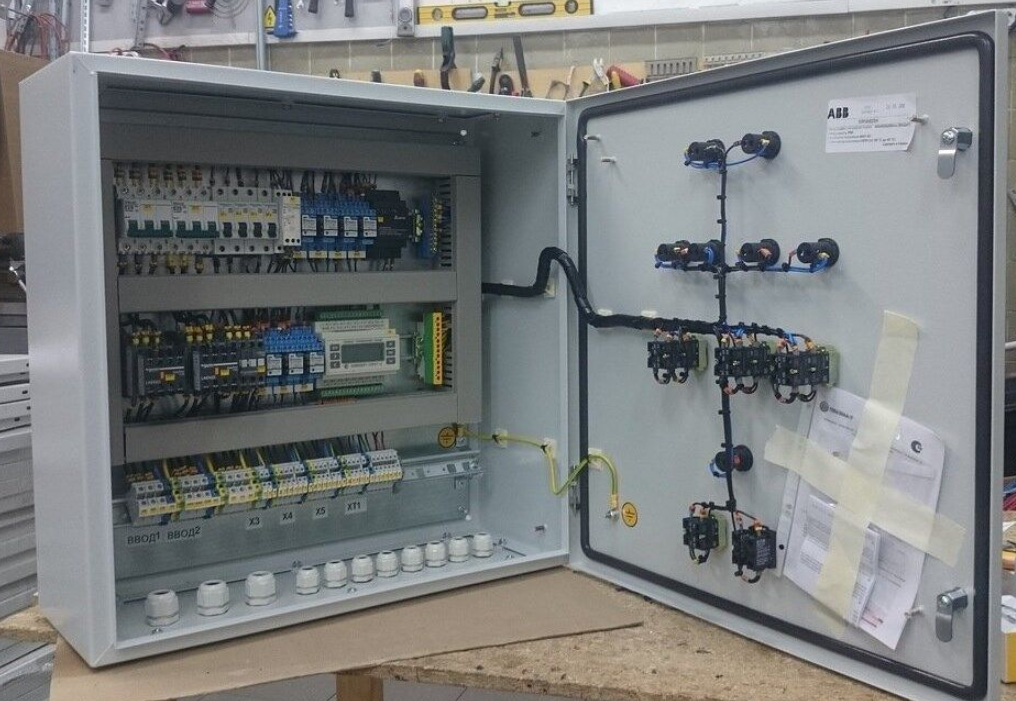

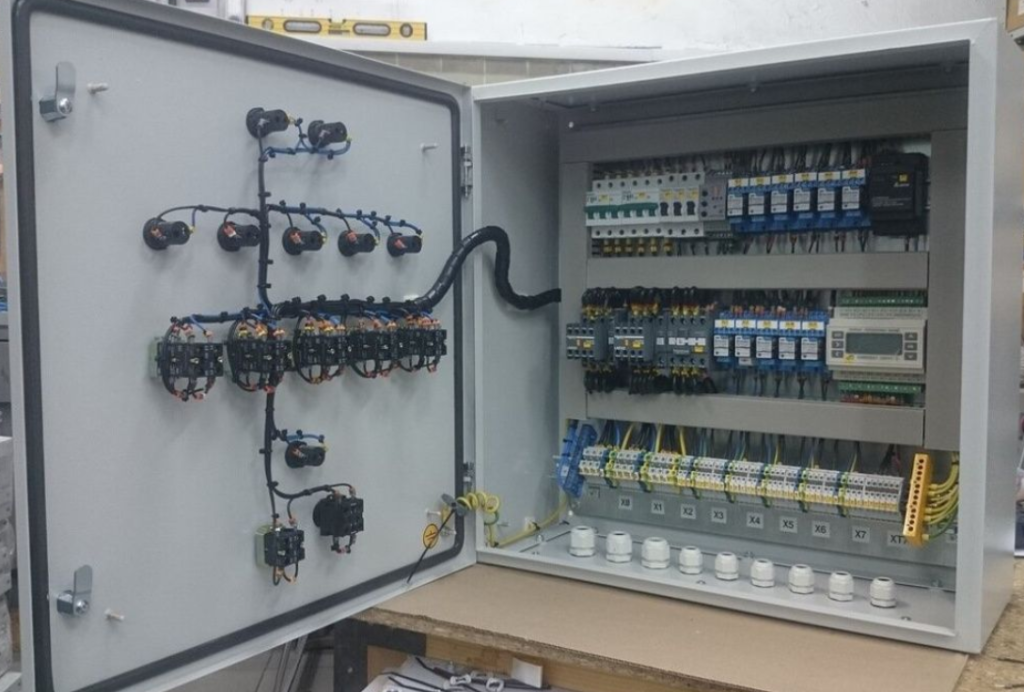

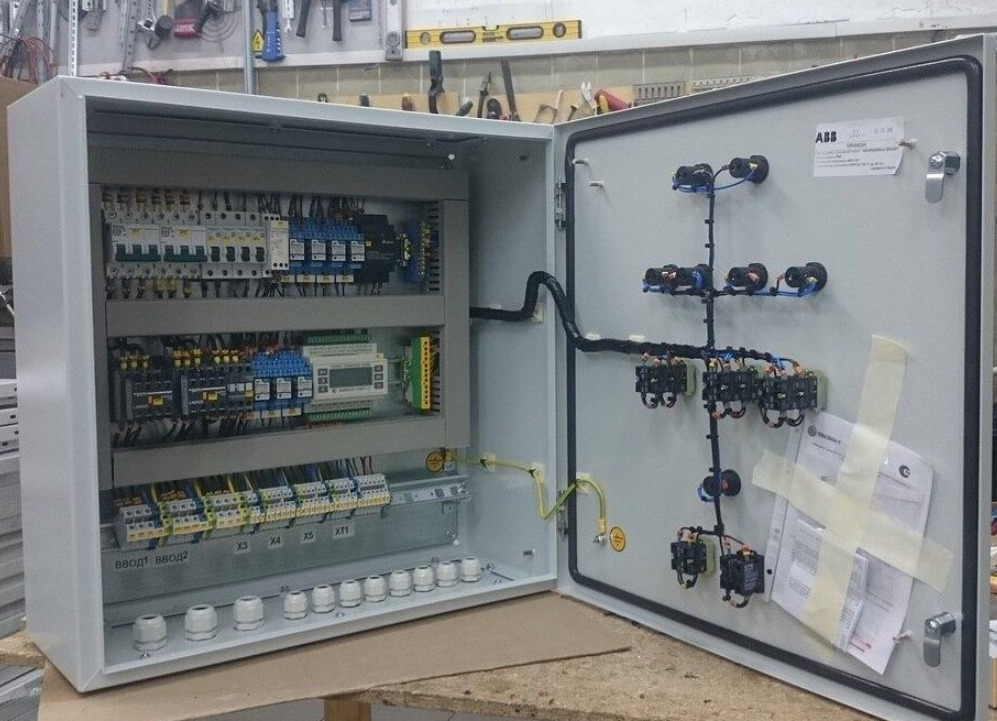

Шкафы управления насосами, как понятно из названия, предназначены для управления электронасосными установками. В них, в разных исполнениях, устанавливаются следующие электрические аппараты:

• магнитные пускатели – для подачи питания на насосы и их запуска, простого либо плавного, а также изменения направления вращения;

• автоматы защиты двигателя, для пуска насосов и их защиты от перегрузки и короткого замыкания;

• автоматические выключатели, для защиты групповых и кабельных линий, питающих электронасосы;

• реле уровня жидкости, для автоматического включения насосов, подающих воду в резервуары, например водонапорные башни;

• преобразователи частоты, для плавного изменения производительности насоса, в зависимости от технических требований, например при падении давления воды в системе водоснабжения;

• светосигнальная арматура: индикаторные лампочки, кнопки, переключатели, для управления работой насосов – как правило, они размещаются на дверце шкафа, для быстрого доступа к управлению.

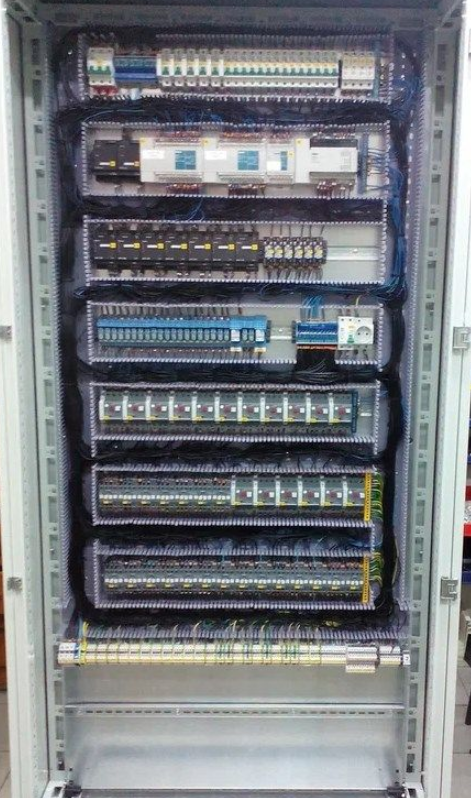

Щиты автоматизации производства предназначены для контроля и управления производственными процессами. Во времена СССР это были шкафы большого размера, наполненные сотнями различных реле, работающих по сложному алгоритму, они требовали постоянного обслуживания и персонала, осуществлявшего корректировку процесса производства. В наши дни, сотни реле заменяет контроллер – мини-компьютер, в который установлена программа управления, а мониторинг осуществляется дистанционно, на мониторах компьютеров. Таким образом, щит автоматизации производства содержит:

• контроллер управления, осуществляющий включение, выключение и регулировку режима работы производственных агрегатов и сборочных линий;

• набор промежуточных реле, согласующих выходы контроллера с линиями, подающими сигналы контроллера на исполнительные устройства;

• блоки питания, необходимые для снабжения энергией контроллера, промежуточных реле и активных датчиков;

• контакторы, для управления нагрузками непосредственно с щита управления;

• автоматические выключатели, для защиты электронных и электромеханических устройств, установленных в щит, а также отходящих линий.

Щиты автоматизации проектируются по конкретному техническому заданию, поэтому типовых щитов такого типа не существует – они собираются на заказ. При сборке нужно убедиться, что проект не содержит ошибок и тщательно проверять схему соединений внутри щита, чтобы не вывести из строя дорогостоящее оборудование из-за ошибки.

Шкафы управления задвижками необходимы для управления работой задвижек, подающих и перекрывающих воду и другие жидкости и газы. В их состав входят:

• реверсивный контактор, подающий питание на двигатель, открывающий и закрывающий задвижку;

• простая автоматика с задержкой времени, необходимой для полного открытия и закрытия задвижки;

• защита двигателей от перегрузки и короткого замыкания – либо тепловое реле на контакторе, либо отдельный автомат защиты двигателя;

• автоматические выключатели, защищающие кабельную линию, которая питает задвижку;

• устройство плавного пуска для мощных задвижек – оно поможет сгладить скачки тока при пуске двигателя, а также снизить уровень индустриальных помех.

На передней панели щита для задвижек размещают органы управления и индикации – переключатели для ручного управления задвижкой, а также индикаторы, сообщающие о состоянии задвижки в данный момент.

Шкафы управления вентиляторами нужны там, где парк вентиляторов, а также их мощность, делают раздельное и ручное управление неудобным и неэффективным. Самые простые щиты такого типа содержат набор пускателей для каждого из вентиляторов, защиту двигателей от перегрузок и коротких замыканий, а также управляющие переключатели и индикаторы

Более сложные модели, управляющие вентиляторами в автоматическом режиме, имеют в составе таймеры, реле задержки времени и контроллеры, управляющие вентиляторами по заданной программе и с обратной связью от датчиков, например загазованности. Зачастую контроллер является не единственным «мозгом», управляющим вентиляцией, а лишь частью большой системы вентиляции и кондиционирования, например, торгового центра.

Щиты для систем пожаротушения и дымоудаления, как правило, собираются лицензированными организациями, так как от надёжности работы этих щитов зависит жизнь и здоровье людей, а также серьёзные материальные ценности. Данные щиты управляют всеми агрегатами, задействованными в пожаротушении, поэтому по конструкции они являются чем-то средним между щитом автоматизации, щитом управления задвижками и щитом управления вентиляторами. Задвижки и вентиляторы имеются в заслонках системы дымоудаления, а для управления системами пожаротушения требуется продвинутая автоматика, имеющая выход на удалённые пульты пожарных служб.

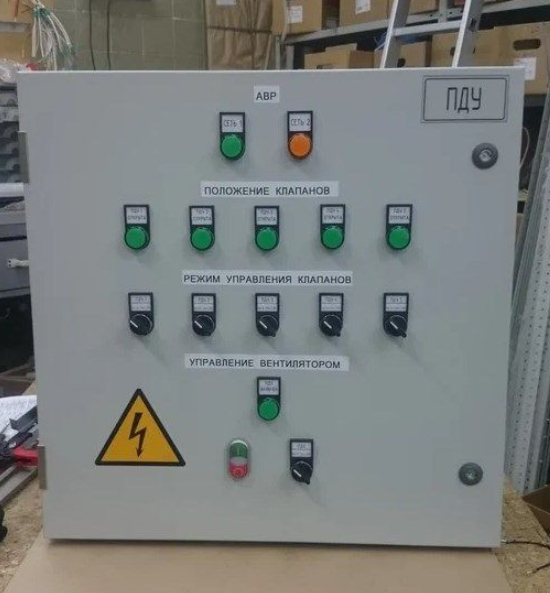

Шкафы управления клапанами являются разновидностью шкафов управления задвижками, с тем отличием, что клапаны, например системы дымоудаления, могут приводиться в действие не только электродвигателями, но и электромагнитами – такая система обычно применяется для клапанов, которые открываются на короткое время и большую часть суток остаются закрытыми. Для управления клапанами, которые открываются электромагнитом, применяются специальные контакторы для постоянного тока, имеющие большие габариты по сравнению с традиционными пускателями.

Какой бы щит вам ни был нужен, его надёжность зависит от грамотного проектирования с подбором компонентов и грамотной сборки строго по схеме и с применением современных инструментов. Надёжных вам щитов и беспроблемной работы вашему оборудованию!
