Щит для квартиры: УЗО, реле и автоматы – как их подобрать?

Автоматические выключатели

Автоматические выключатели это основная защита вашей проводки от перегрузок и коротких замыканий. При чрезмерно большой силе тока, изоляция кабеля может перегреться и его придётся менять, а ещё больший перегрев даже способен вызывать пожар. Отсюда вытекает необходимость в применении автоматических предохранителей, которые ограничат ток через жилы кабеля в допустимых пределах.

Первые предохранители представляли собой тонкую проволоку, подобранную таким образом, чтобы ток выше нормы её расплавлял, разрывая неисправную цепь. В дальнейшем инженеры разработали устройство, выполняющее те же функции, но без необходимости менять сгоревший элемент при каждом срабатывании защиты – автоматические выключатели.

Автоматический выключатель это компактный прибор в стандартном модульном корпусе, устанавливаемый на динрейку шириной 35 мм. В его состав входят:

• винтовые клеммы для присоединения токопроводящих жил;

• биметаллический (тепловой) расцепитель, реагирующий на перегрузку;

• электромагнитный (мгновенный) расцепитель, для защиты от коротких замыканий;

• система рычагов, присоединённая к расцепителям с одной стороны и рычажку включения автомата снаружи, выполненная таким образом, чтобы не «застревать» в среднем положении и находиться либо в состоянии «включено», либо в состоянии «выключено».

• номинал, показывающий, на какой ток «настроен» тепловой расцепитель автомата – при превышении этого тока больше, чем в 1,45 крат, автомат отключится;

• характеристика (B, C или D) от которой зависит ток мгновенного срабатывания электромагнитного расцепителя относительно номинала – B означает, что номинал нужно умножить на 5, C – умножить на 10, а D – на 20;

• отключающая способность (4500А, 6000А или 10000А) – чем она выше, тем больший ток короткого замыкания способен отключить автомат.

Номинальный ток автомата выбирается по сечению жил кабеля, который им защищается. Приведём типичные варианты номиналов тока:

• линия освещения, ВВГнг-LS 3х1,5 – номинал 10А;

• линия обычных розеток, ВВГнг-LS 3x2,5 – номинал 16А;

• линия электрической плиты мощностью 7 кВт, ВВГнг-LS 3х4 – номинал 32А.

Характеристика автоматов (B, C, D) выбирается исходя из параметров питающей сети – главным образом мощности трансформатора подстанции и близости квартиры (дома) к этому трансформатору. Упрощённо можно считать, что для автоматов частного дома, где трансформатор имеет малую мощность, а удаление достигает нескольких километров, лучше выбрать автомат с характеристикой B, так как ток короткого замыкания будет низким и есть риск, что автомат типа С не сработает вовремя.

В квартире, расположенной в городе, лучше использовать автомат типа C – он не такой чувствительный к включению мощных приборов и вам не придётся периодически включать автомат, отключившийся от пуска пылесоса, сварочного аппарата или от перегорания лампы накаливания.

Отключающая способность автоматов, стоящих на вводе должна быть не ниже 6 кА (6000А), а автоматов, подключённых к отдельным линиям – не ниже 4,5 кА (4500А).

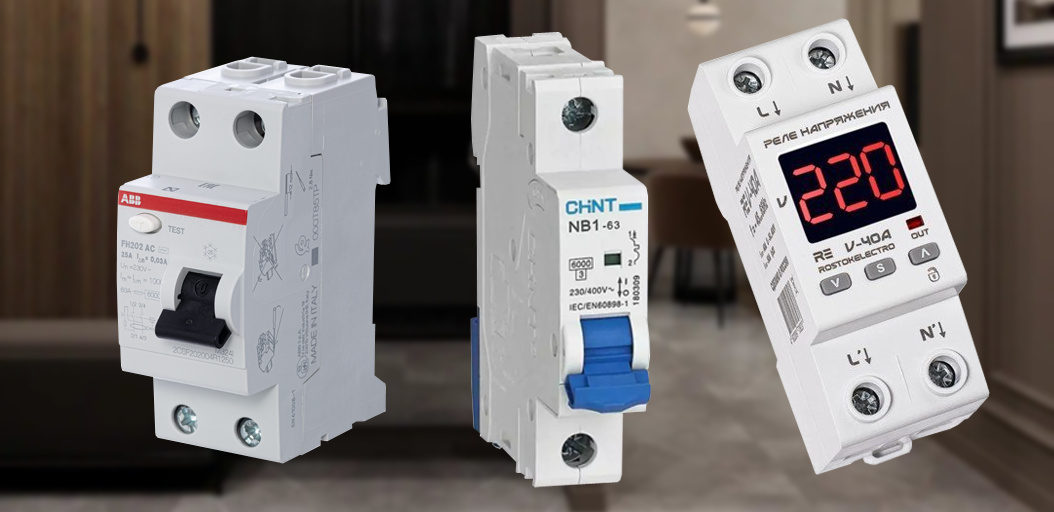

Автоматический выключатель 1п C25 6кА (NB1-63) (R) CHINT (179619)	Устройство защитного отключения 2п 25А 30мА тип AC FH202 AC-25/0.03 ABB	Реле напряжения RE V-40A 220В установка на DIN-рейку rostokelectro

Типы УЗО и их подбор для щитка

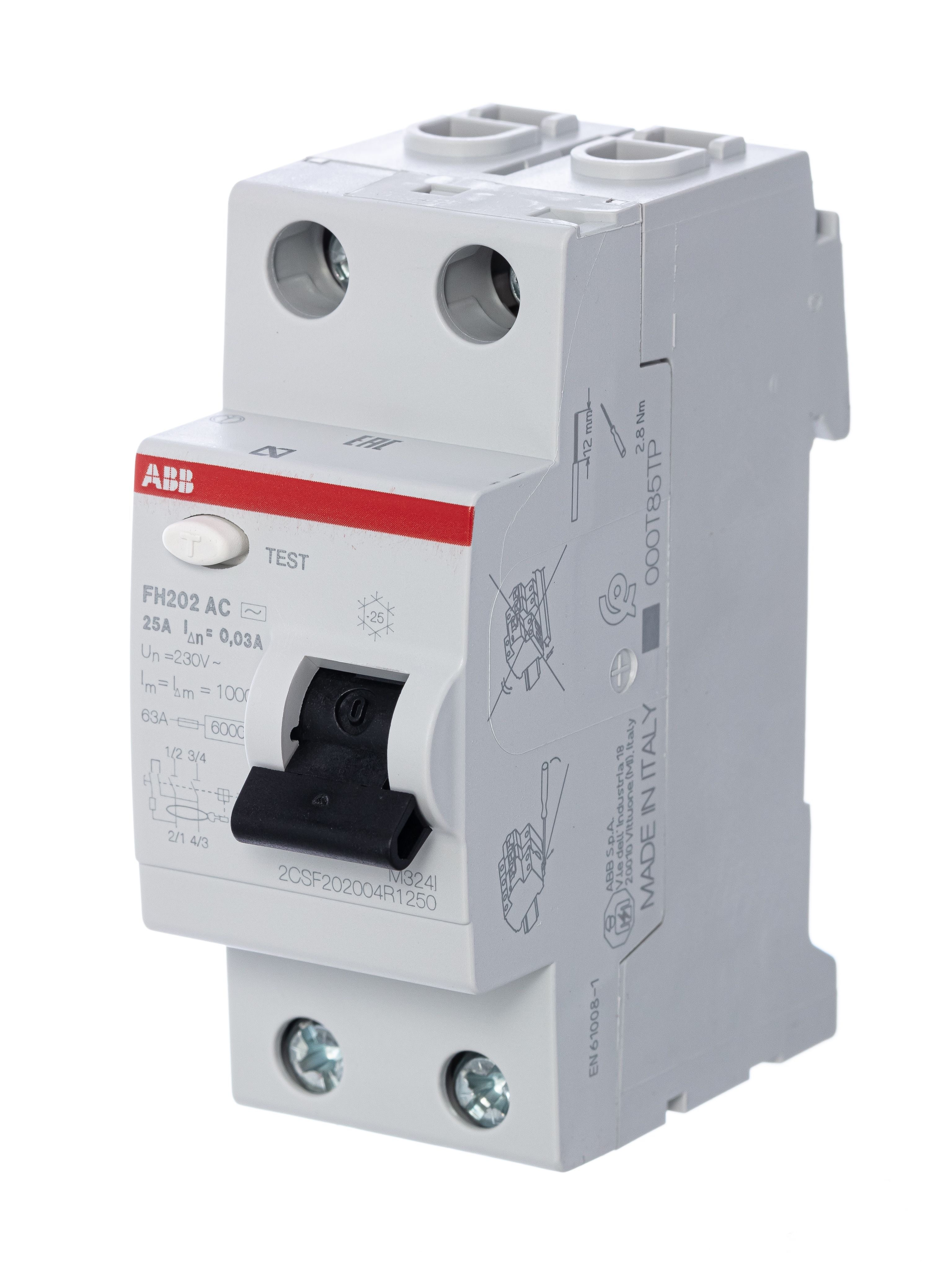

УЗО или ВДТ (выключатель дифференциального тока) это аппарат, который срабатывает при возникновении в электрическом кабеле или приборе утечки тока. Установка УЗО является обязательной для всех линий, ведущих в помещения с повышенной опасностью (ванные, гаражи) или на улицу. Разумеется, никто не запрещает устанавливать УЗО и на прочие линии – уровень безопасности от этого только повысится.

Для выбора УЗО нужно определиться с тремя параметрами:

• номинальный ток;

• ток утечки (ток срабатывания);

• тип УЗО – A или AC.

Номинальный ток УЗО определяется током автомата, установленным на ту же линию. Дело в том, что само по себе УЗО не отключается от перегрузки или короткого замыкания, это вспомогательный прибор или дополнение к основной защите. Отсюда правило – ток УЗО не должен быть меньше, чем номинал «его» автомата. Например, если вводной автомат имеет номинал 40А, то и УЗО должно быть либо 40, либо 63А. Если на отдельную линию установлен автомат 16А, УЗО должно быть не ниже 16А – обычно в таких случаях ставится УЗО на 25А. Отдельно нужно упомянуть случай, когда к одному УЗО подключено несколько автоматов, в этом случае его номинал должен определяться номиналом вводного автомата.

Ток утечки УЗО выбирается из стандартных значений: 10 мА, 30 мА, 100 мА или 300 мА. УЗО на 10 и 30 мА предназначены для защиты человека от удара током и устанавливаются на отдельные линии. УЗО на 100 или 300 мА являются «противопожарными», так как реагируют на утечки, способные вызывать пожар. Противопожарные УЗО устанавливаются на вводе.

Тип УЗО (A или AC) говорит о том, какие именно токи утечки оно способно выявить. Стандартное УЗО типа АC реагирует на переменный ток утечки, например в кабеле или обогревателе. Более дорогое и совершенное УЗО типа А способно, кроме переменного, среагировать также на пульсирующий ток утечки, возникающий внутри электронных приборов – компьютеров, современных холодильников и стиральных машин и тому подобных. Вероятность возникновения пульсирующего тока в обычной квартире невелика, но для большей безопасности можно выбрать именно УЗО типа А.

Реле защиты от перенапряжения – как их подобрать?

Для выбора реле защиты от перенапряжения нужно определиться с его номинальным током – он не должен быть ниже тока вводного автомата, а лучше – на ступень выше. Для трёхфазного ввода можно использовать либо три однофазных реле напряжения, либо одно трёхфазное – во втором случае вы получите возможность подключать приборы с трёхфазными двигателями, например станки.

Некоторые реле, кроме основной функции, могут выполнять функцию ограничителя тока, вольтметра и амперметра, а также регистратора колебаний напряжения в сети. Для выбора нужного вам набора функций можно ознакомиться с характеристиками реле в интернете.

Спасибо, что дочитали – удачной сборки щитка и надёжной электрики!
