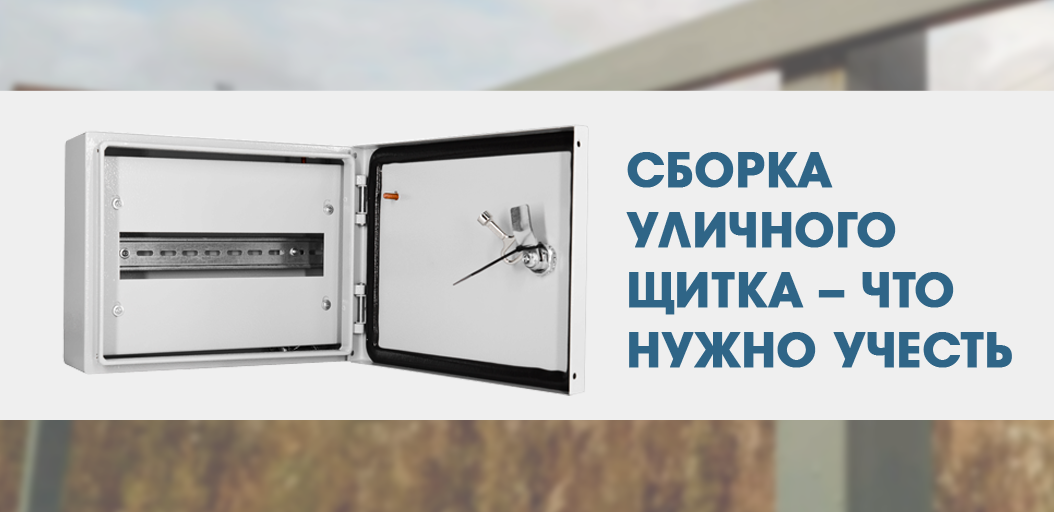

Сборка уличного щитка – что нужно учесть

Разновидности щитов для уличной установки

При проектировании уличного щитка, как и любого электрощита, нужно отталкиваться от технического задания, определяющего его функции и, как следствие, комплектацию и принципиальную схему. Как правило, щитки для уличного применения имеют более простую конструкцию, так как сложные и насыщенные автоматикой щиты обычно устанавливают в помещениях.

Типичные щитки для установки на улице это:

• щит учёта с электрическим счётчиком и вводным автоматом;

• щит временного электроснабжения для установки на трубостойку с вводным и несколькими групповыми автоматами;

• щит механизации строительства с переносной рамой-опорой для обеспечения электропитания однофазных и трёхфазных нагрузок, применяемых в строительстве;

• щит для питания стационарных уличных приборов и светильников – может содержать счётчик или иметь только защитные аппараты (ВДТ и автоматические выключатели), а также приборы автоматики;

• щит питания насосной установки, содержащий как аппараты защиты, так и устройства пуска двигателей (контакторы, автоматы защиты двигателя).

Типичный щит для уличной установки это щиток для подключения частного дома или дачи к электросети. Такие щиты могут быть однофазными и трёхфазными. Как правило, данный щит комплектуется следующими элементами:

• вводным автоматом или рубильником (на одну или три фазы);

• электрическим счётчиком;

• модульной розеткой для оперативного подключения электроприборов;

• защитным автоматом для отходящей линии;

• защитным автоматом для модульной розетки (16А).

Электрические счётчики с жидкокристаллическим индикатором не отображают информацию при минусовых температурах, поэтому для корректной работы счётчика в щиток нужно установить специальный подогреватель с термостатом, поддерживающий внутри положительную температуру. В современных электросетях всё чаще применяются счётчики для дистанционного считывания показаний, устанавливаемые непосредственно на опоре, в месте ответвления, в этом случае необходимости в установке электросчётчика в щиток нет.

При креплении щитка на столб нужно предусмотреть специальные кронштейны для крепления. Удобнее всего, когда щиток идёт с ними в комплекте. Обратите внимание на крепёжные отверстия сзади щитка: во избежание попадания через них воды, их нужно дополнительно герметизировать.

Щит механизации строительства и для временного электроснабжения имеют схожий состав. Отличие состоит в том, что щит механизации это мобильная конструкция с розетками, выведенным на дверцу и стенки корпуса, а щит электроснабжения служит для распределения электроэнергии по временным линиям и их защиты.  В состав такого щита входит вводной трёхфазный автомат и групповые автоматы на 16А и 10А.

Щит для питания уличных светильников, кроме аппаратов защиты кабельной линии от перегрузки и короткого замыкания, обычно содержит устройство автоматики для включения и выключения освещения без участия человека. Простейшей автоматикой для освещения является фотореле – либо с выносным датчиком, либо монолитное. Кроме фотореле используются таймеры, для включения и выключения света по расписанию, либо астрономические реле, управляющие светом в зависимости от широты и времени года. В таком устройстве вычисление времени переключения осуществляет микропроцессор.

Щит управления насосами содержит:

• вводной автомат или рубильник;

• групповые автоматы (или АВДТ) для защиты линий, питающих насосы;

• контакторы для осуществления включения и выключения насосов или автоматы защиты двигателя;

• устройство автоматического управления насосом – промежуточное реле (при управлении с поплавка) или реле уровня жидкости.
